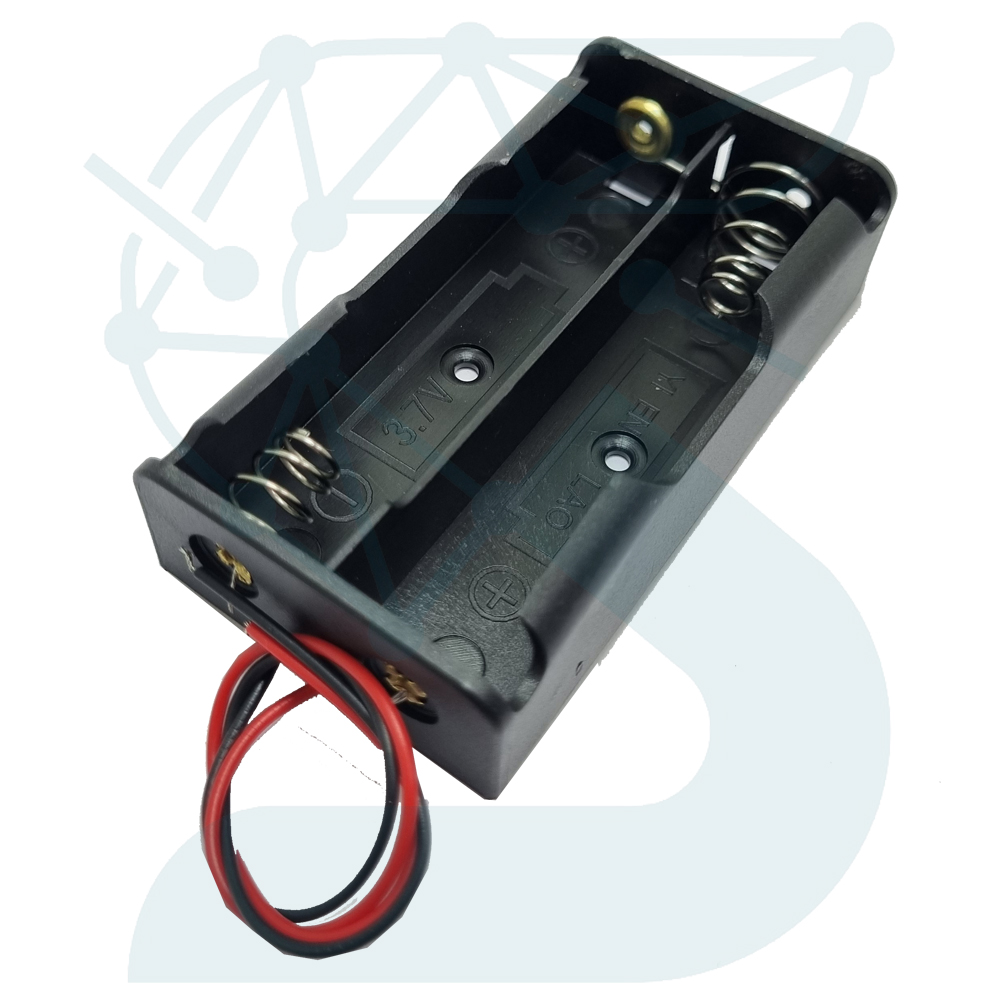

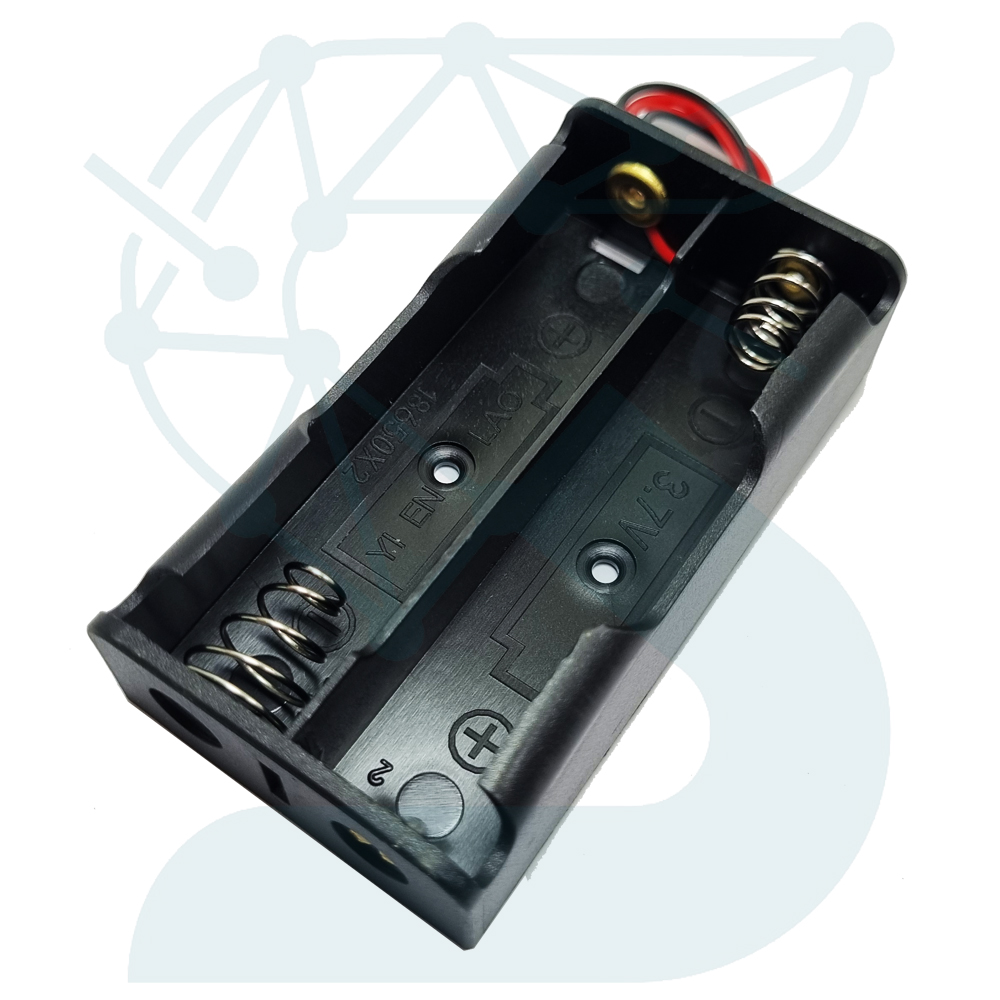

جاباتری 18650 دوتایی سیمدار

جا باتری دوتایی 18650 (اتصال سری)

ماژول جا باتری دوتایی 18650 یک نگهدارنده مطمئن برای دو سلول لیتیوم یون 18650 است که با اتصال سری سلول‌ها، ولتاژ خروجی حدود 7.4 ولت DC را تولید می‌کند.

نمدل مخصوص کاربردهایی است که به ولتاژ بیشتر از یک سلول (3.7 ولت) نیاز دارند؛ مانند سیستم‌های قابل حمل، مدارهای الکترونیکی آردوینو، ماژول‌های موتوری یا دستگاه‌های شارژی.

این جا باتری از پلاستیک ABS مقاوم ساخته شده و دارای فنرهای فلزی نیکل‌کاری‌شده برای اتصال محکم و پایدار به دو سر باتری است.

سطح تماس فلزی داخلی، دو سلول را به صورت سری متصل می‌کند تا جمع ولتاژ آن‌ها در خروجی در دسترس باشد.

ویژگی‌ها

• مناسب برای دو سلول لیتیوم یون 18650 (هر کدام 3.7V)
• اتصال سری بین سلول‌ها → ولتاژ خروجی حدود 7.4 ولت
• بدنه مقاوم ABS با نصب آسان
• ترمینال‌های فلزی فنری با کیفیت بالا
• خروجی لحیم‌پذیر برای اتصال مستقیم به مدار
• طراحی سبک و مناسب پروژه‌های DIY
• قابلیت ترکیب در پیکربندی‌های بیشتر برای ولتاژ سفارشی

مشخصات فنی

پنحوه اتصال و کارکرد

در جا باتری دوتایی 18650، دو خانه به گونه‌ای طراحی شده‌اند که پایه منفی سلول اول به پایه مثبت سلول دوم متصل می‌شود؛

بدین ترتیب باتری‌ها به صورت سری متصل شده و خروجی نهایی برابر با جمع ولتاژ دو سلول خواهد بود (3.7V + 3.7V = 7.4V).

پایه‌های خروجی (مثبت و منفی کل) در دو طرف بدنه قرار دارند و می‌توان آن‌ها را مستقیماً به مدار یا سیم خروجی لحیم کرد.

کاربردها

• تغذیه مدارهای آردوینو و ESP32
• پروژه‌های روباتیک با نیاز به ولتاژ 7 تا 8 ولت
• پاوربانک‌ها و مدارهای مبدل بوست (DC‑DC)
• تجهیزات قابل حمل شارژی
• سیستم‌های روشنایی و موتورهای کوچک 220 RPM
• پروژه‌های DIY و پک باتری‌های تجربی

نکات فنی

• اتصال سری باعث افزایش ولتاژ و ثابت بودن ظرفیت می‌شود.
• پیش از اتصال سلول‌ها از تراز بودن ولتاژ آن‌ها اطمینان حاصل کنید.
• برای جلوگیری از تخلیه غیرمتوازن از مدارهای حفاظتی (BMS) استفاده شود.
• در صورت نیاز به اتصال موازی، این مدل مناسب نیست؛ زیرا باتری‌ها به صورت سری متصل می‌شوند.
