دیمر 220 ولت 2000 وات

دیمر 220 ولت 2000 وات

ماژول دیمر 220 ولت 2000 وات یک کنترلر ساده و کاربردی برای تنظیم توان خروجی برق AC است. این ماژول با تغییر زاویه‌ی هدایت ترایاک، مقدار ولتاژ مؤثر خروجی را کنترل می‌کند و به همین دلیل می‌توان از آن برای کم و زیاد کردن شدت نور، دور موتور و توان گرمایی استفاده کرد.

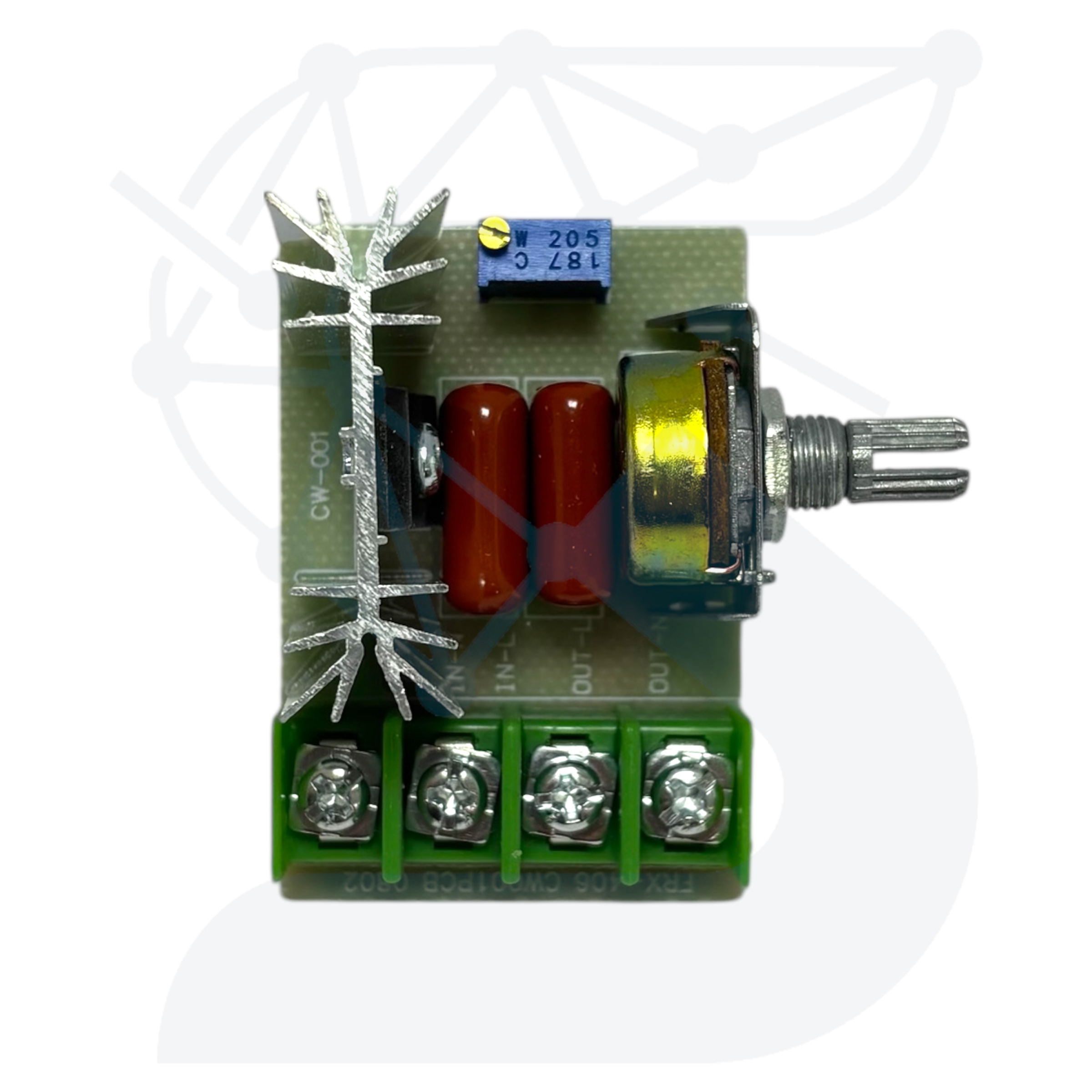

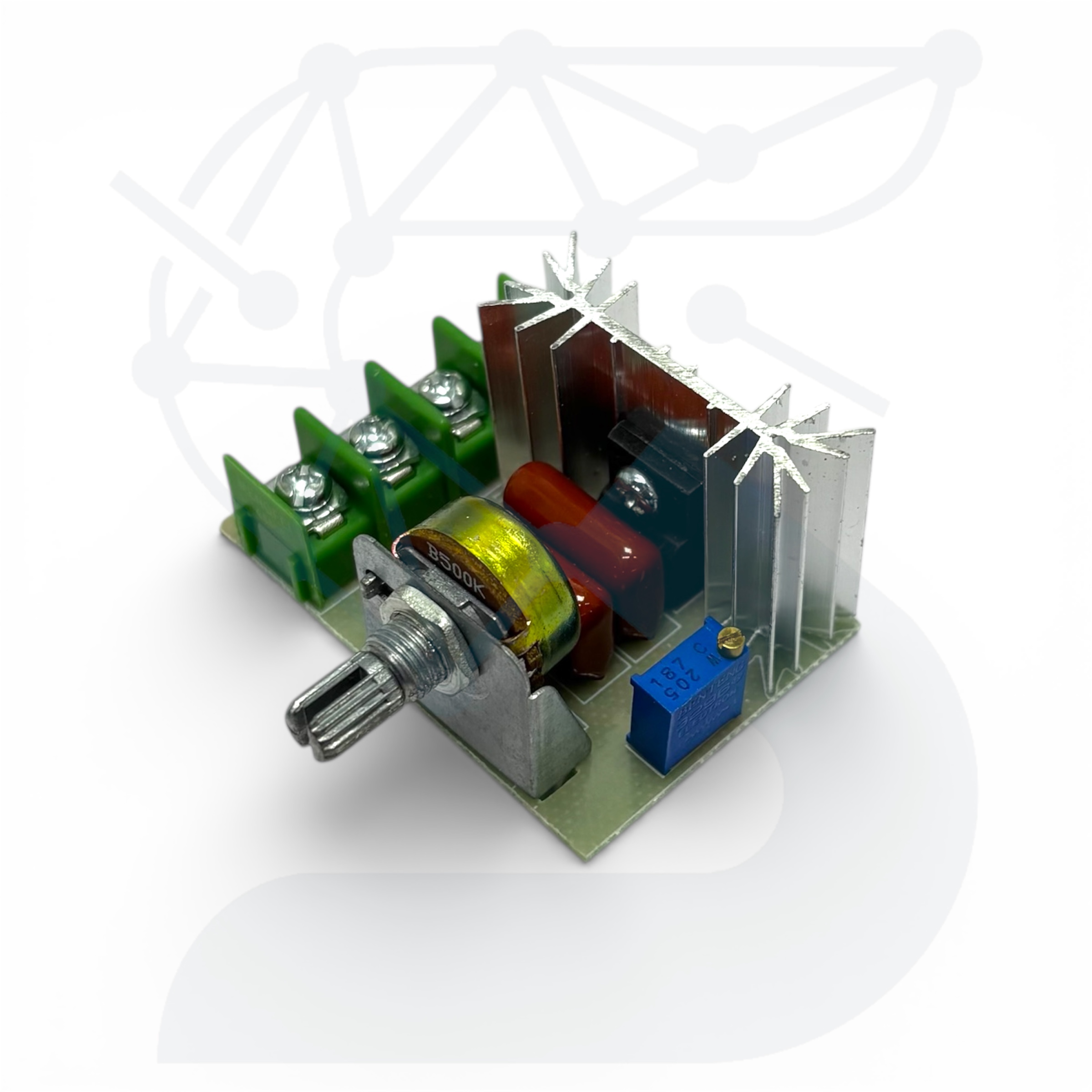

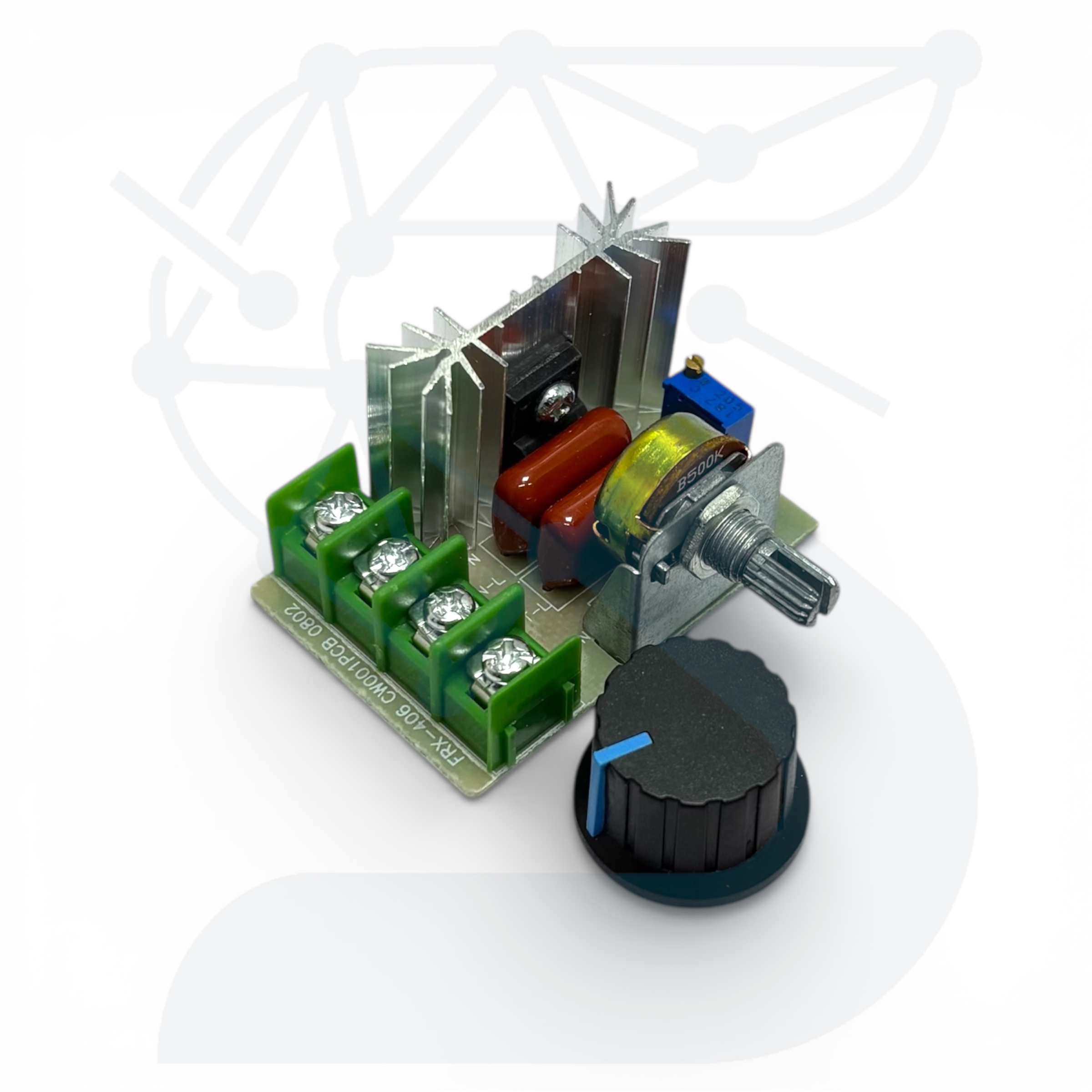

این دیمر برای پروژه‌هایی مناسب است که در آن‌ها نیاز به کنترل دستی و پیوسته‌ی توان مصرفی وجود دارد. وجود ولوم تنظیم روی برد، استفاده از ماژول را بسیار ساده کرده و امکان تنظیم دقیق خروجی را فراهم می‌کند. همچنین هیت‌سینک آلومینیومی نصب‌شده روی ترایاک باعث بهتر شدن دفع حرارت و افزایش پایداری عملکرد در توان‌های بالا می‌شود.

این ماژول معمولاً برای بارهای مقاومتی مانند المنت، لامپ رشته‌ای، هیترهای کوچک و برخی تجهیزات گرمایشی مناسب است. همچنین در بعضی کاربردها می‌توان از آن برای کنترل دور موتورهای یونیورسال مانند دریل و فرز استفاده کرد؛ البته در این حالت باید به محدودیت‌های توان و داغ شدن موتور توجه شود.

کاربردها

• کنترل شدت نور لامپ‌های رشته‌ای و هالوژن
• تنظیم توان المنت‌های حرارتی
• کنترل دور برخی موتورهای AC یونیورسال
• استفاده در پروژه‌های صنعتی، آزمایشگاهی و DIY
• مناسب برای جعبه کنترل‌های ساده و دستی

نکات مهم

• این ماژول برای بارهای القایی خاص مثل پمپ آب، موتورهای خازن‌دار و برخی فن‌ها مناسب نیست.
• برای استفاده طولانی‌مدت، بهتر است از تهویه مناسب و نصب اصولی استفاده شود.
• هنگام کار با برق شهر، رعایت کامل نکات ایمنی الزامی است.
• این محصول دارای ولتاژ خطرناک است و باید داخل محفظه عایق نصب شود.


  جدول مشخصات فنی محصول

  پارامتر فنی	مقدار / وضعیت
  ولتاژ ورودی	110 تا 250 ولت AC
  حداکثر توان لحظه‌ای	2000 وات
  توان خروجی پیشنهادی (دائم کار)	1000 تا 1200 وات
  محدوده کنترل ولتاژ	50 تا 220 ولت AC
  تکنولوژی سوئیچینگ	کنترل فاز توسط ترایاک (TRIAC)
  قطعه اصلی	BTA16 (یا مشابه)
  ابعاد برد	48 × 35 × 27 میلی‌متر
  نوع تنظیم	ولوم چرخشی (پتانسیومتر 500K)

   ویژگی‌های کلیدی محصول

  • کنترل دقیق و خطی: استفاده از پتانسیومتر باکیفیت برای تغییر نرم ولتاژ خروجی.
  • هیت‌سینک کارآمد: مجهز به هیت‌سینک آلومینیومی جهت افزایش پایداری حرارتی در زمان کارکرد طولانی.
  • اتصال آسان: دارای ترمینال‌های پیچی با فاصله استاندارد برای نصب سریع بدون نیاز به لحیم‌کاری.
  • ابعاد بهینه: فضای بسیار کمی اشغال می‌کند و به راحتی داخل جعبه‌های پلاستیکی کوچک جای می‌گیرد.
  • کاربردهای متنوع: مناسب برای تنظیم دمای هویه، شدت روشنایی لامپ‌های رشته‌ای و دور موتورهای ذغالی (یونیورسال).

   نکات فنی و محدودیت‌های کاربردی (لطفاً بخوانید)

  1. توان واقعی: عدد 2000 وات حداکثر توان لحظه‌ای است. برای استفاده‌های پیوسته (بیش از 30 دقیقه)، حتماً بار مصرفی را در محدوده 1000 وات حفظ کنید تا عمر قطعات نیمه‌هادی حفظ شود.
  2. محدودیت بارهای القایی: این دیمر برای موتورهای دارای خازن راه‌انداز (مثل پمپ‌های آب، فن‌های AC بزرگ و کولر) مناسب نیست. استفاده از آن برای این نوع موتورها می‌تواند باعث آسیب به مدار شود.
  3. سازگاری با LED: این مدار برای لامپ‌های LED معمولی (دارای درایور) مناسب نیست و باعث پرش نور یا سوختن درایور می‌شود. فقط با LEDهایی که عبارت Dimmable روی آن‌ها درج شده سازگاری دارد.
  4. ایمنی: از آنجا که هیت‌سینک ممکن است با بخش‌هایی از مدار که دارای ولتاژ برق شهر هستند در ارتباط باشد، در زمان طراحی جعبه، حتماً از عایق‌بندی مناسب استفاده کنید.
