جاباتری 18650 سه‌تایی بدون سیم مخصوص PCB

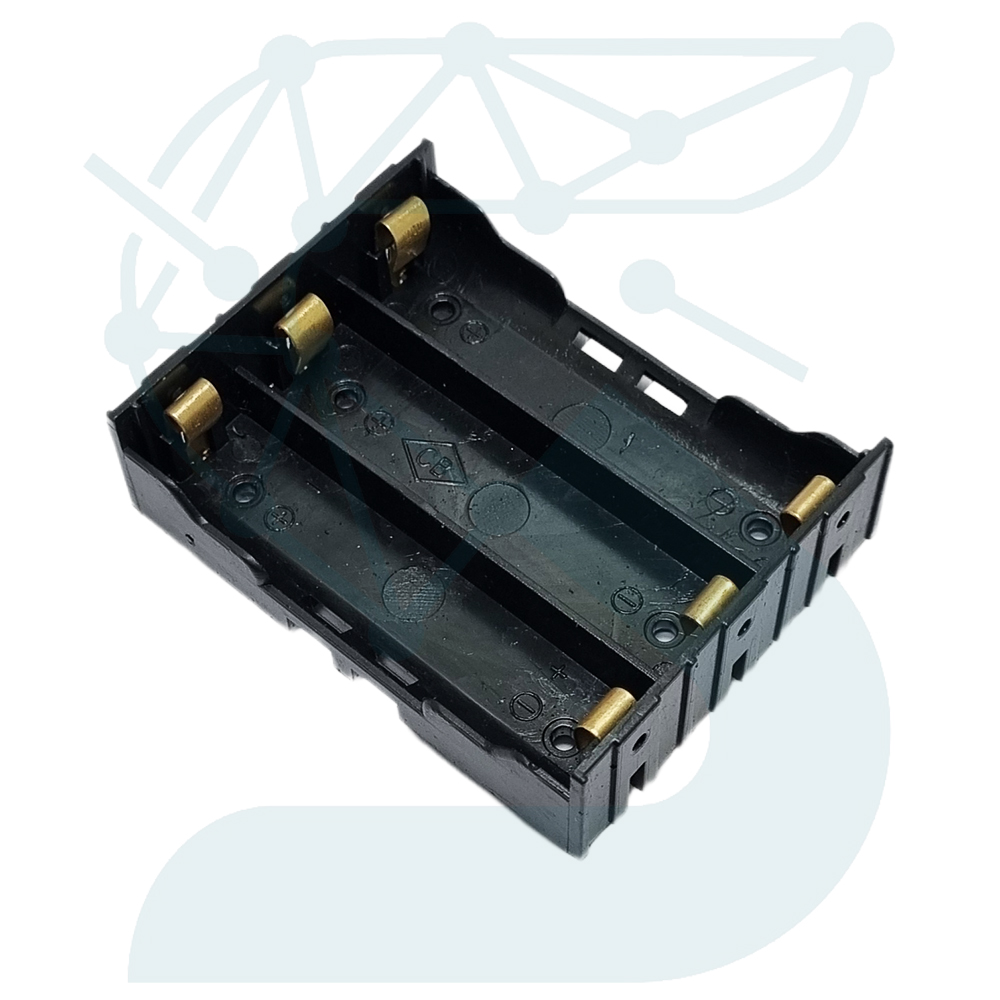

جاباتری 18650 سه‌تایی بدون سیم یک هولدر باتری بردی (PCB Mount) است که برای استفاده هم‌زمان از سه سلول باتری لیتیومی سایز 18650 در مدارهای الکترونیکی طراحی شده است. این مدل فاقد سیم خروجی بوده و تمامی اتصالات از طریق پایه‌های فلزی مخصوص لحیم‌کاری روی برد انجام می‌شود.

به دلیل طراحی خطی و فاصله مناسب بین سلول‌ها، این جاباتری امکان پیاده‌سازی پک‌های باتری سه‌سلولی را با حداقل شلوغی و بیشترین نظم در مدار فراهم می‌کند و برای طراحی‌های حرفه‌ای مبتنی بر PCB بسیار کاربردی است.

 سازگاری با بالانسر و BMS سه‌سلولی

در جاباتری سه‌تایی، نقاط اتصال هر سلول به‌صورت مجزا روی برد در دسترس هستند. این موضوع باعث می‌شود بتوان به‌راحتی:

• بالانسر 3S
• یا BMS سه‌سلولی

را روی همان PCB (و حتی در پشت جاباتری، بسته به طراحی برد) نصب و به سلول‌ها متصل کرد.

این روش اتصال، طول سیم‌ها را به حداقل می‌رساند، افت ولتاژ و نویز را کاهش می‌دهد و مدیریت شارژ/دشارژ هر سلول را دقیق‌تر می‌کند.

 ساختار اتصال و انعطاف در طراحی

به‌دلیل نبود سیم خروجی، طراح مدار می‌تواند بسته به نیاز پروژه، پیکربندی زیر را پیاده‌سازی کند:

• اتصال سری (3S) برای افزایش ولتاژ
• اتصال موازی (با استفاده از چند هولدر مشابه)
• استفاده همراه با بالانسر یا BMS 3 سلولی

این انعطاف‌پذیری، جاباتری سه‌تایی را برای پروژه‌هایی با توان و ولتاژ بالاتر نسبت به مدل‌های تکی و دوتایی مناسب می‌کند.

 کاربردها

• پک‌های باتری لیتیومی 3S
• اسپیکرها و سیستم‌های صوتی قابل‌حمل
• منبع تغذیه پرتابل و تجهیزات اندازه‌گیری
• پروژه‌های DIY پیشرفته
• مدارهایی که نیاز به کنترل و بالانس ولتاژ هر سلول دارند

 جدول مشخصات فنی
