توضیحات

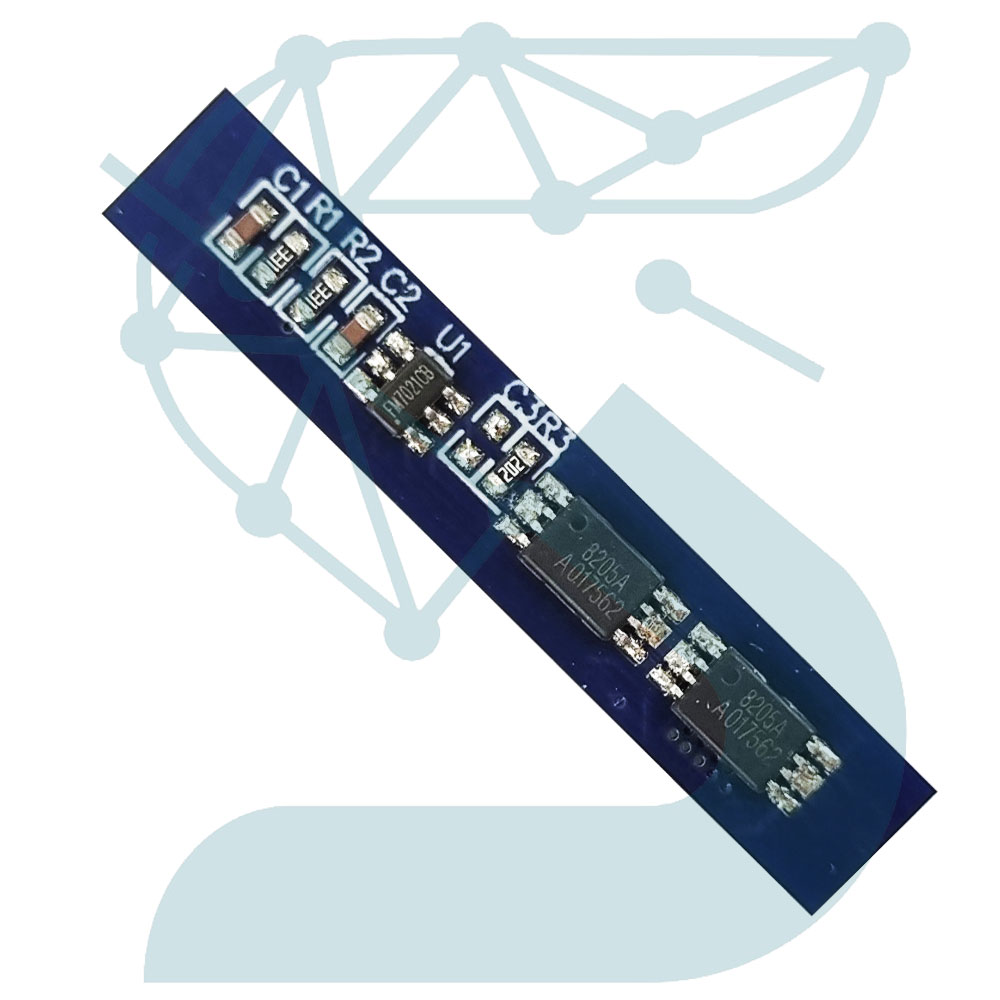

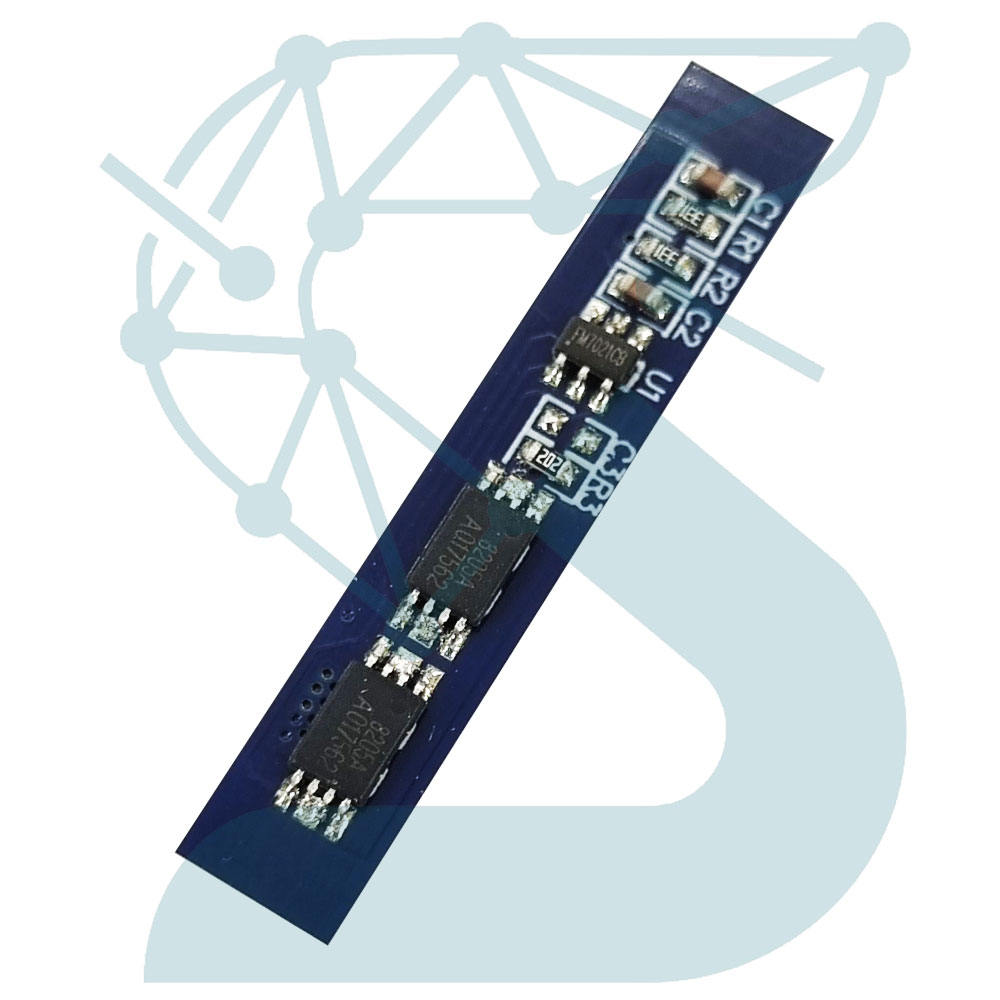

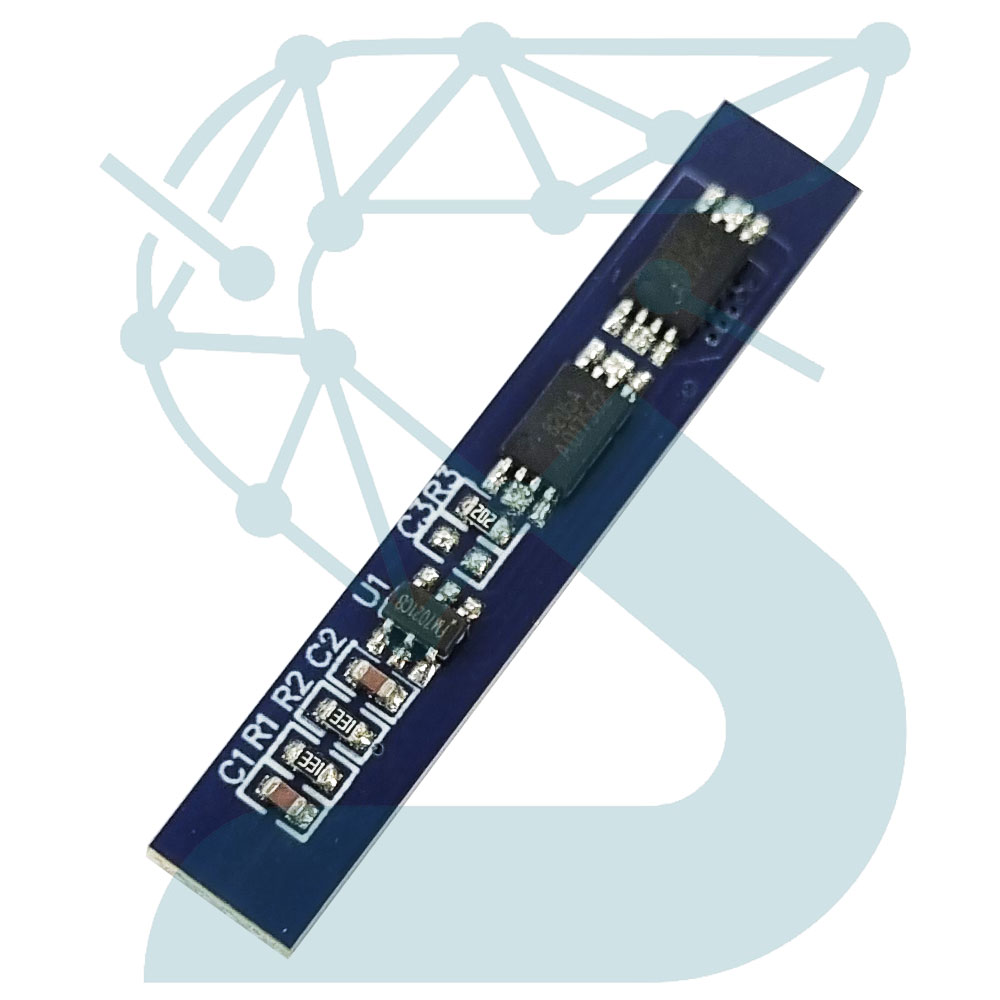

بررسی تخصصی ماژول شارژر 2 سلول 5 آمپر
شارژ ایمن و مدیریت جریان بالا برای باتری‌های لیتیومی 2سل
ماژول‌های شارژر باتری‌های لیتیومی نقش حیاتی در پروژه‌های الکترونیکی و سیستم‌های قابل‌حمل دارند. کاربرد گسترده باتری‌های لیتیوم‌یون یا لیتیوم‌پلیمر در پهپادها، ابزارهای رباتیک، پاوربانک و تجهیزات پشتیبان، نیاز به راهکارهای مطمئن و حرفه‌ای برای شارژ سریع و ایمن را تقویت می‌کند. ماژول شارژ 2 سلول 5 آمپر با پشتیبانی از جریان بالا، مناسب کاربرانی است که سرعت شارژ و حفاظت مطمئن باتری برایشان اهمیت دارد.
معماری فنی و عملکرد ماژول شارژ 2 سلول
ماژول شارژ 2S 5A عموماً بر پایه چیپ‌های کنترلی (مانند HX-4056، BMS 2S 5A یا مشابه) طراحی می‌شود و باتری‌های 2 سلول (2S) را با ساختار سری شارژ می‌کند. ولتاژ هدف برای دو سلول سری 7.4 ولت اسمی (8.4 ولت شارژ کامل) است. مدار داخلی ماژول در حالت استاندارد کنترل شارژ CC/CV (جریان ثابت/ولتاژ ثابت) را با دقت بالا اعمال می‌کند و حفاظت‌های مهمی مانند Overcharge، Overcurrent و Short Circuit به‌صورت سخت‌افزاری تعبیه شده‌اند.
از این ماژول می‌توان برای شارژ همزمان دو سلول لیتیومی سری شده (2S) تا جریان خروجی 5 آمپر استفاده کرد که این مقدار برای باتری‌های با ظرفیت بالا (مثلاً 2200 تا 10000 میلی‌آمپر ساعت) کاملاً مناسب و کافی است. در طراحی‌های پروژه‌ای، این ماژول امکان تعبیه آسان داخل جعبه یا روی برد اصلی را دارد و برای اتصال ورودی و خروجی معمولاً از ترمینال پیچی یا پد لحیم استفاده می‌شود.
جدول پارامترهای فنی ماژول شارژ 2 سلول 5 آمپر
| پارامتر | مقدار و توضیحات |
| نوع ماژول | شارژر 2 سلول لیتیوم (2S) – جریان بالا |
| چیپ کنترلی | BMS/ICهای سری HX، DW، FS یا مشابهات |
| تعداد سلول قابل شارژ | 2 سلول سری (7.4V اسمی؛ 8.4V شارژ کامل) |
| ولتاژ ورودی | 8 تا 12 ولت DC (اغلب 9V/12V توصیه‌شده) |
| جریان ورودی (حداکثر) | تا 5 آمپر |
| ولتاژ شارژ هر سلول | 4.2 ولت (کل: 8.4V برای دو سلول سری) |
| جریان شارژ قابل ارائه | 0.5 تا 5 آمپر (حالت CC) |
| نوع کنترل شارژ | CC/CV (جریان/ولتاژ ثابت) |
| حفاظت‌ها | Overcharge, Overcurrent, Short Circuit, Balancing (در مدل‌های BMS) |

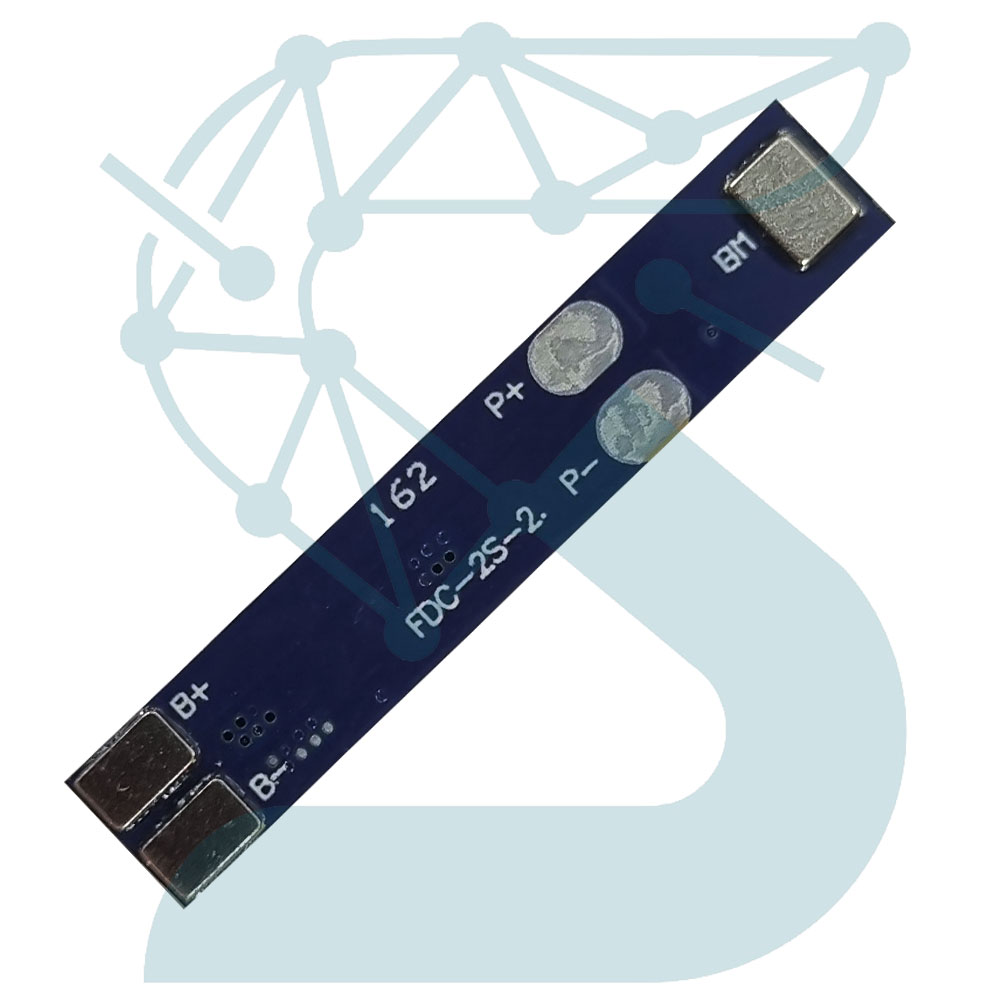

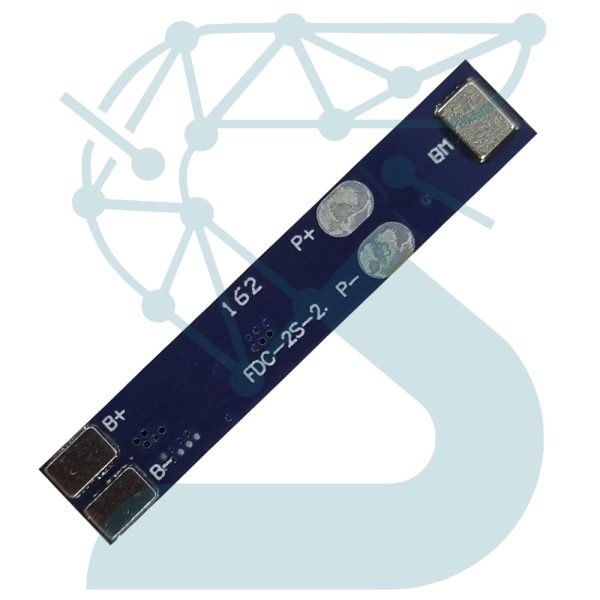

| پورت تغذیه ورودی | پد لحیم |
| پورت خروجی (باتری) | پد لحیم |
| نشانگر LED | ندارد |
| ابعاد برد | نامشخص |
| وزن برد | حدود 7 تا 12 گرم (بسته به طراحی) |
| دمای کاری | 0 تا 70 درجه سانتی‌گراد |
| بازدهی معمولی | 92% تا 97% (بسته به کیفیت قطعات) |
| سازگاری باتری | لیتیوم‌یون و لیتیوم‌پلیمر (18650، 26650 و … ) |
| حداکثر ظرفیت باتری پشتیبانی‌شده | تا 10000mAh یا بالاتر |
| استاندارد حفاظت | CE / RoHS (در مدل‌های استاندارد) |
نکات کلیدی و تخصصی
کاربردهای مهم این ماژول
پرسش‌های پرتکرار و پاسخ‌های فنی
۱. آیا می‌توان بیشتر از دو سلول را شارژ کرد؟
خیر؛ این ماژول صرفاً برای دو سلول سری (2S) طراحی شده و استفاده برای تعداد سلول بیشتر نیازمند ماژول‌های تخصصی دیگر است.
۲. آیا حفاظت در برابر اتصال معکوس باتری دارد؟
بله، اکثر مدل‌ها از آسیب در صورت اتصال معکوس جلوگیری می‌کنند؛ ولی بهتر است همیشه رسماً پلاریته را رعایت کنید.
۳. آیا تغذیه USB کافی است؟
برای جریان دهی تا ۵ آمپر، استفاده از پورت USB استاندارد به هیچ وجه توصیه نمی‌شود، چون اکثر پورت‌ها صرفاً تا ۲ آمپر را پشتیبانی می‌کنند؛ لازم است منبع تغذیه قوی اختصاصی استفاده شود.
جمع‌بندی
ماژول شارژ 2 سلول 5 آمپر یک راه‌حل تخصصی برای شارژ سریع، ایمن و مطمئن باتری‌های لیتیومی ۲ سلول است. استفاده درست از این ماژول در کنار رعایت نکات نصب، سیم‌کشی استاندارد و انتخاب منبع تغذیه مناسب، نقش کلیدی در طول عمر باتری و سلامت پروژه شما خواهد داشت. این ماژول گزینه‌ای بهینه برای مصارف صنعتی و نیمه‌حرفه‌ای در مدیریت انرژی سیستم‌های مدرن به شمار می‌رود.
