• فرستنده 433MHz با مدولاسیون ASK / OOK
• استفاده از SAW Resonator با فرکانس 433.92MHz
• سلف هوایی جهت بهبود مچینگ و افزایش بهره خروجی
• طراحی ساده، کممصرف و مناسب برای ریموتها و پروژههای RF
• پد آنتن مجزا قابل اتصال به سیم یا آنتن رادیویی
• ولتاژ کاری 3 تا 12 ولت (متداول در این کلاس)
مقایسه
افزودن به علاقهمندی
سوالی داری؟
همه محصولات با بهترین کیفیت عرضه میشوند تا خیالتان از خرید آسوده باشد.
پیش از خرید، بچه های ما آمادهاند نیاز شما را بررسی و بهترین پیشنهاد را ارائه کنند.
سفارش شما در کوتاهترین زمان ممکن آماده و به مقصد ارسال میشود.
75,000تومان
14 در انبار
توضیحات
ماژول فرستنده 433MHz با مدولاسیون ASK/OOK برای ارسال سیگنال رادیویی تکجهته در سیستمهای ریموت کنترل، دربازکنها، تجهیزات امنیتی و پروژههای کممصرف مبتنی بر RF استفاده میشود.

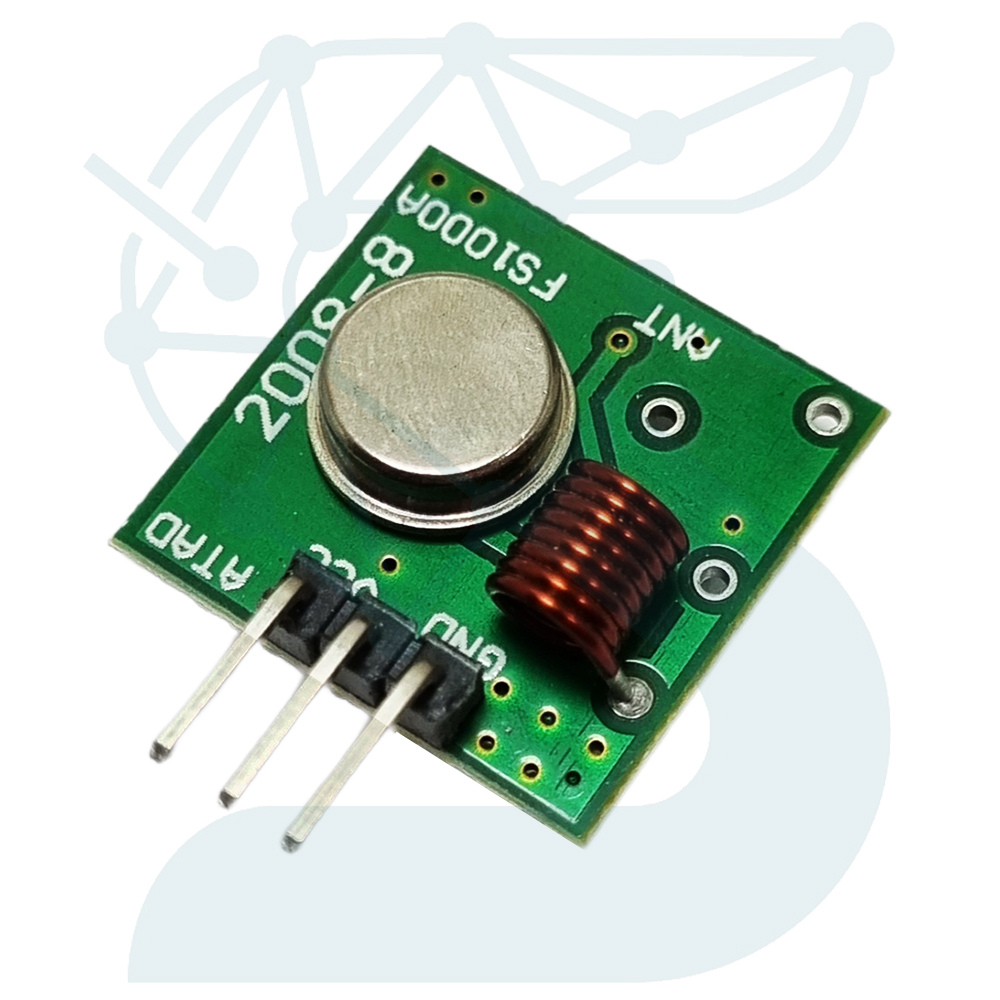

ماژول موجود در تصویر یک فرستنده ساده و پایدار مبتنی بر SAW Resonator با فرکانس 433.92MHz (قطعه فلزی با برچسب R433) است. این گروه ماژولها فاقد مدار پردازش و فیلترهای پیچیده بوده و صرفاً یک نوسانساز پایدار به همراه شبکهای از سلفهای مسی (Air Coil) برای مچینگ و تقویت سیگنال خروجی دارند. روی PCB، یک سلف هوایی تکجانه دیده میشود که نقش تنظیم امپدانس و افزایش سطح توان RF را بر عهده دارد.
سه پین اصلی شامل DATA، VCC و GND است و مسیر آنتن بر روی برد با برچسب ANT مشخص شده است. به دلیل عدم وجود مدارات کدینگ، این فرستنده با میکروکنترلرهایی مانند Arduino، AVR، ESP8266، ESP32 و STM32 سازگار بوده و برای ارسال سیگنال ASK با سرعت پایین مناسب است. برد نهایی ارتباط به کیفیت منبع تغذیه و نوع آنتن متصلشده وابسته است.
جدول مشخصات فنی
| مشخصه | مقدار |
|---|---|
| فرکانس کاری | 433.92MHz |
| نوع مدولاسیون | ASK / OOK |
| عنصر نوسانساز | SAW Resonator (R433) |
| ولتاژ کاری | 3V تا 12V |
| جریان مصرفی | حدود 4mA تا 12mA (وابسته به ولتاژ) |
| پینها | DATA، VCC، GND |
| خروجی آنتن | پد ANT روی PCB |
| برد تقریبی | 20 تا 200 متر (بسته به آنتن و محیط) |
| کاربردها | ریموت کنترل، سیستمهای امنیتی، دربازکن، پروژههای بیسیم ساده |
