ماژول کنترل شارژ و بالانسر 4 سل 20 آمپر

ماژول مدیریت و حفاظت باتری لیتیوم یون 4 سل با جریان 20 آمپر (BMS 4S 20A)

این ماژول با طراحی مربع و ابعاد کوچک، برای پک‌های 4 سل (سری) لیتیوم یون و لیتیوم پلیمر طراحی شده که نیاز به جریان تخلیه تا 20 آمپر دارند. مدار مناسب کاربردهایی چون پک‌های ابزار شارژی، اسپیکرهای پرتابل قدرتمند، اسکوتر و دوچرخه برقی کوچک، منبع تغذیه اضطراری و هر پروژه DIY با نیاز به محافظت کامل و عبور جریان مناسب است.

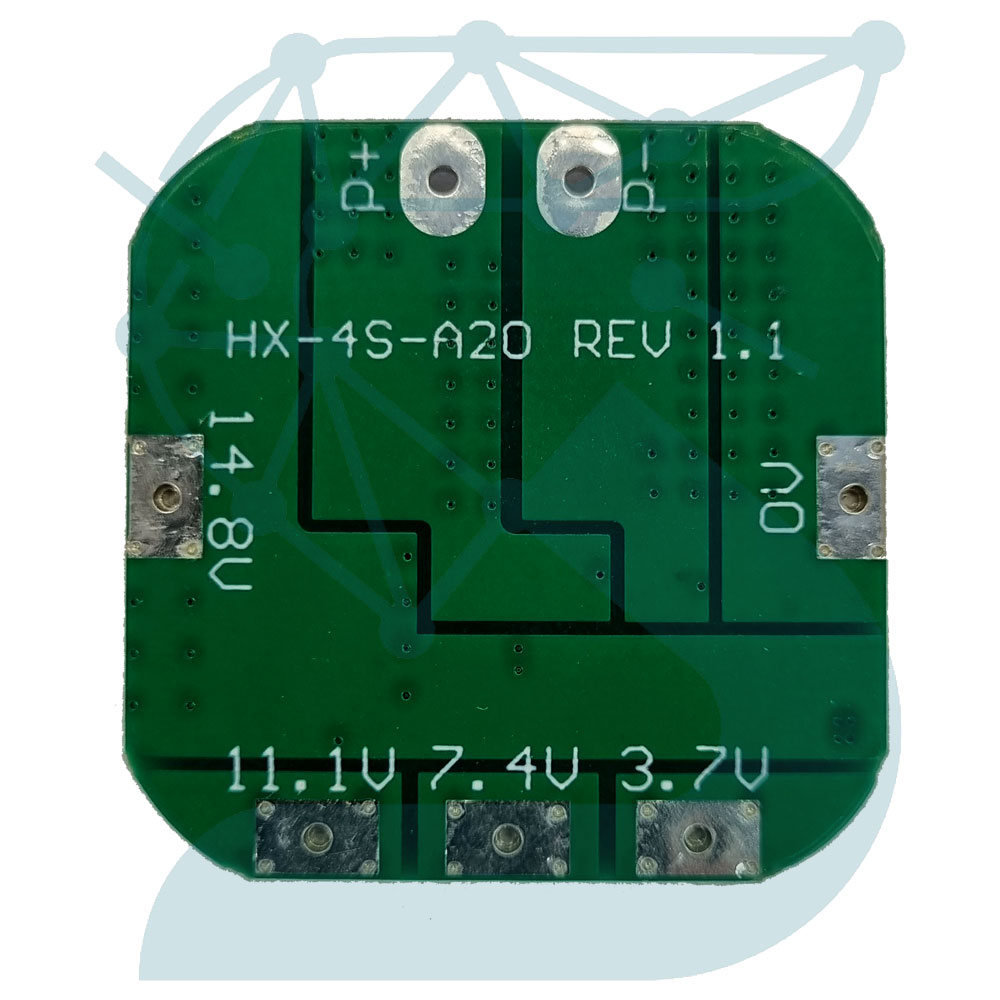

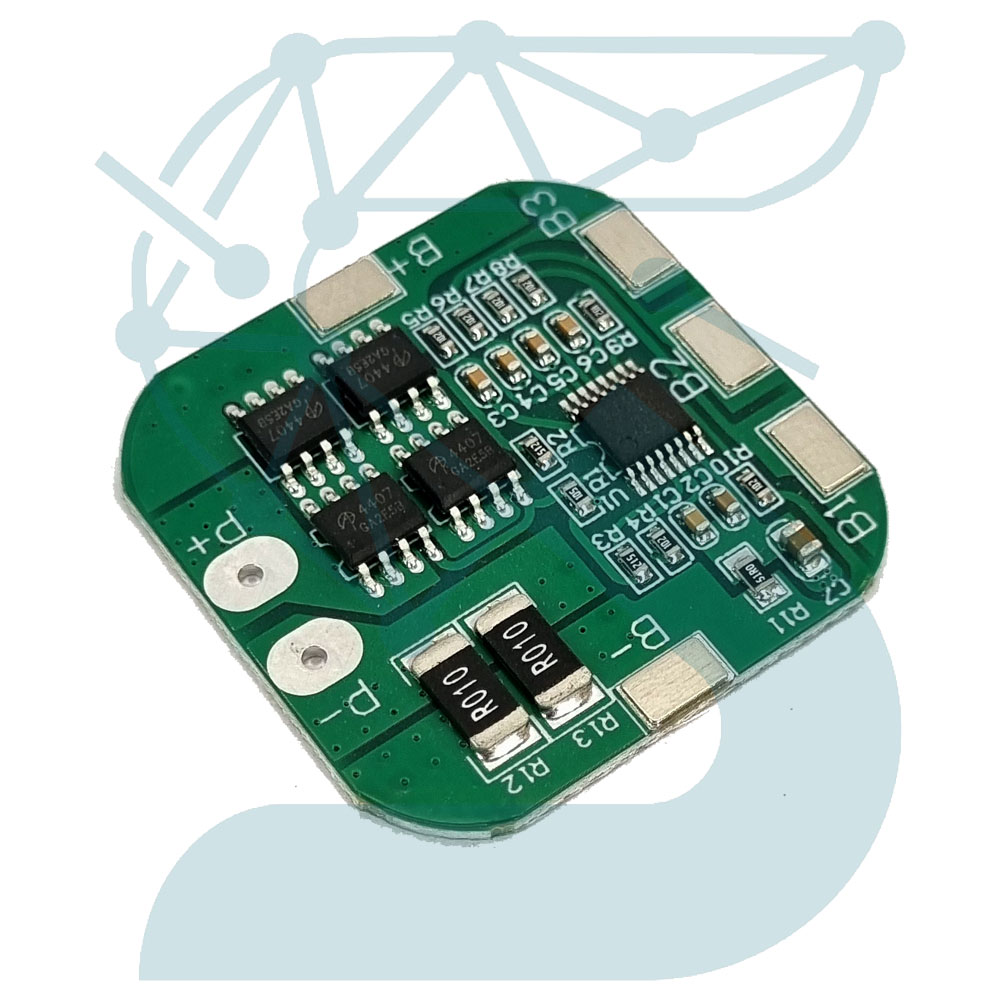

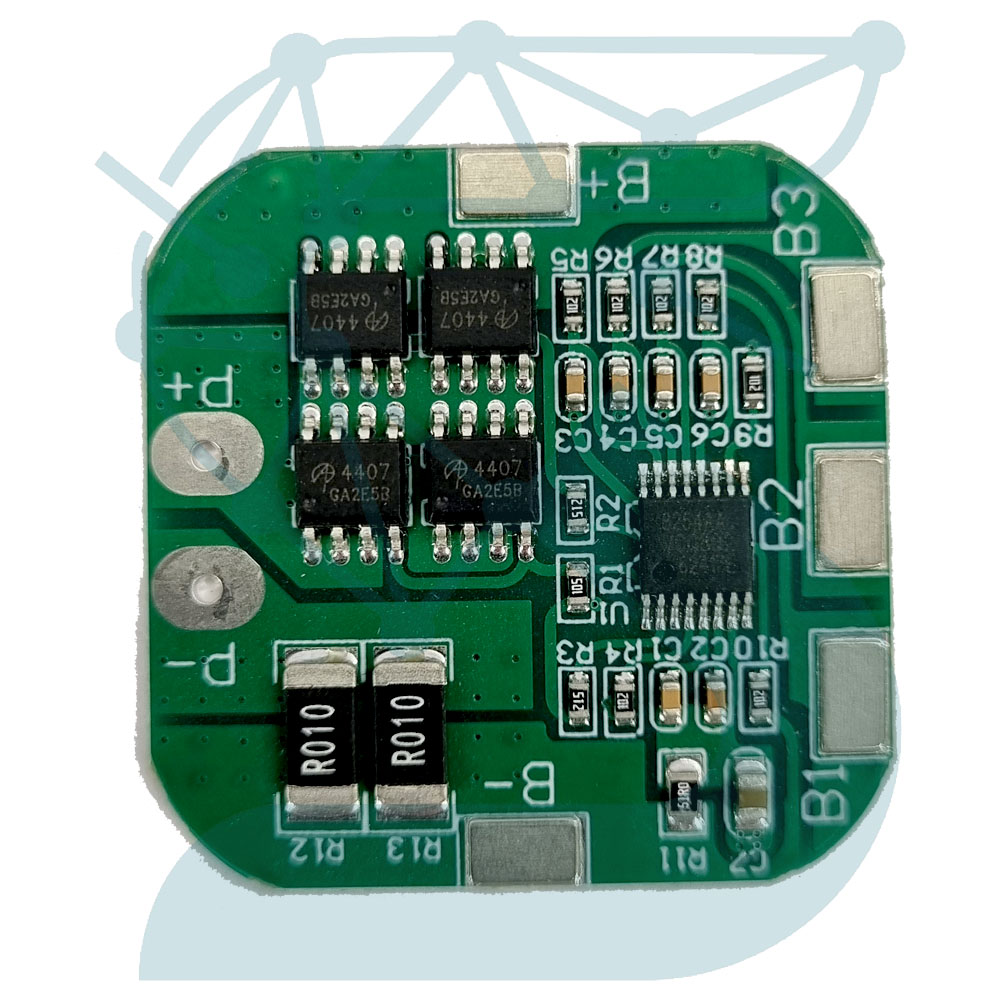

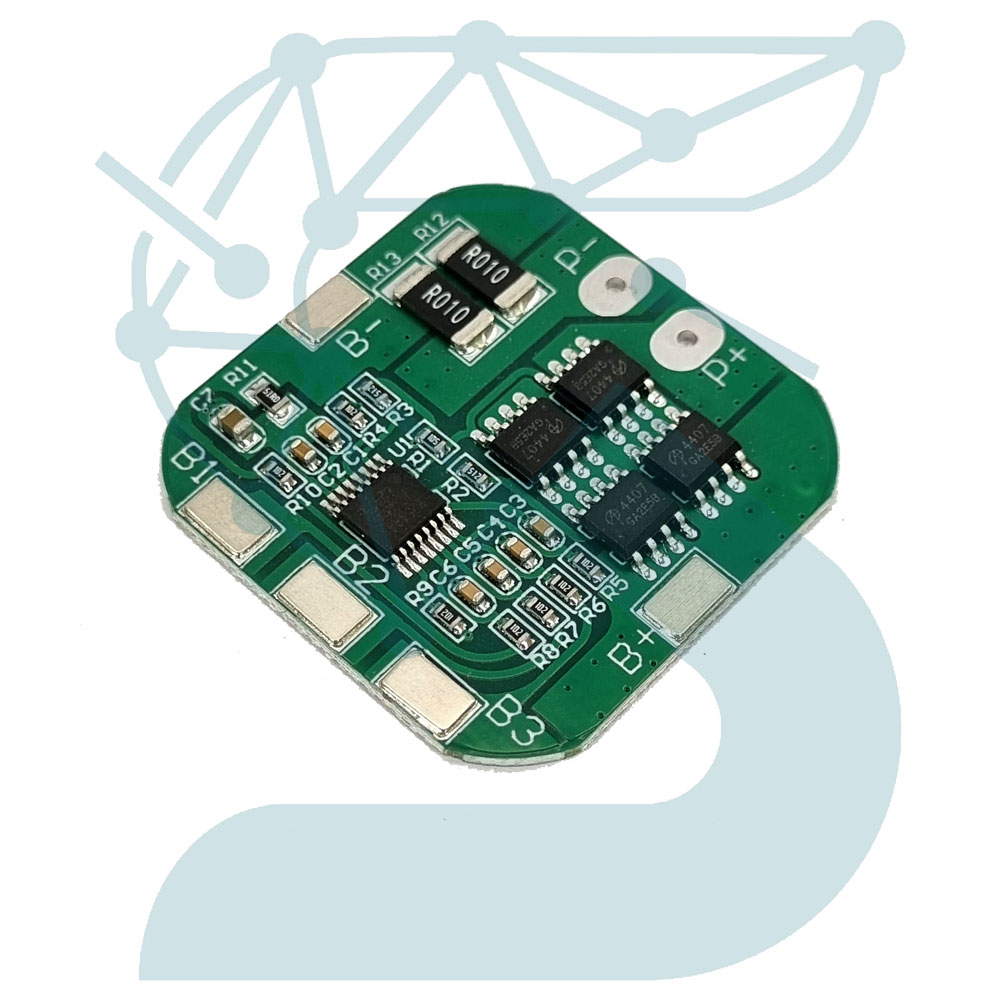

برد در تصویر با استفاده از ماسفت‌های قدرت مدل 4407، مقاومت‌های شنت دوتایی (R010) و کنترلر مجتمع، سطح ایمنی و دقت بالایی در مدیریت پک باتری ارائه می‌دهد. وجود دوبل شنت R010 به معنی کنترل بهتر دشارژ و همزمان توزیع جریان حرارتی مدار است.

ویژگی‌ها و مزایا

• حفاظت اضافه ولتاژ: مدار با رسیدن هر سلول به ولتاژ حدود 4.25 ولت، جریان شارژ را به‌طور اتومات قطع می‌کند تا از آسیب به سلول پیشگیری شود.
• حفاظت افت ولتاژ: قطع مصرف برای جلوگیری از تخلیه عمیق زمانی که ولتاژ هر سل به زیر 2.7 تا 2.8 ولت می‌رسد.
• حفاظت جریان و اتصال کوتاه: مدار قادر است جریان خروجی بالای 20 آمپر یا اتصال کوتاه را به سرعت تشخیص و خروجی را قطع کند.
• بالانس passive: این مدل صرفا روی حفاظت دقیق ولتاژ/جریان تمرکز دارد و بالانسر فعال برای همسان‌سازی سل‌ها ندارد، ولی جریان نشتی بسیار پایین و دقت قطع/وصل، عمر پک را افزایش می‌دهد.
• خودمصرفی پایین: مناسب کاربردهایی که مصرف آماده به کار (standby) کم اهمیت دارد.
• پورت‌های نصب درشت و قابل لحیم‌کاری با کابل ضخیم

جدول کامل مشخصات فنی BMS 4S 20A

راهنمای نصب و نکات اجرایی

• سیم‌کشی اصولی: به‌دلیل عبور جریان بالا، برای پایه‌های P+ و P- و B+ و B- از کابل ضخیم (حداقل 14AWG) استفاده شود.
• ترتیب اتصال: ابتدا سیم B-، سپس B1، B2، B3 و در نهایت B+ به باتری متصل شود. پس از کنترل ولتاژ صحیح سلول‌ها، سیم‌های P+ و P- به بار یا شارژر وصل شوند.
• تست اولیه: توصیه می‌شود پس از سیم‌کشی و قبل از استفاده در پروژه، ولتاژ هر سلول و صحت عملکرد برد را کنترل نمایید.
• تهویه: در مصارف نزدیک مرز جریان ماژول یا استفاده طولانی‌مدت در توان بالا، نصب در محل با جریان هوا و خارج از معرض رطوبت توصیه می‌شود.
• یکسان بودن سلول‌ها: جهت عملکرد صحیح و ایمنی بیشتر، از سلول‌هایی با یک مدل، ظرفیت و سلامت استفاده کنید.
