115,000تومان
5 در انبار
توضیحات

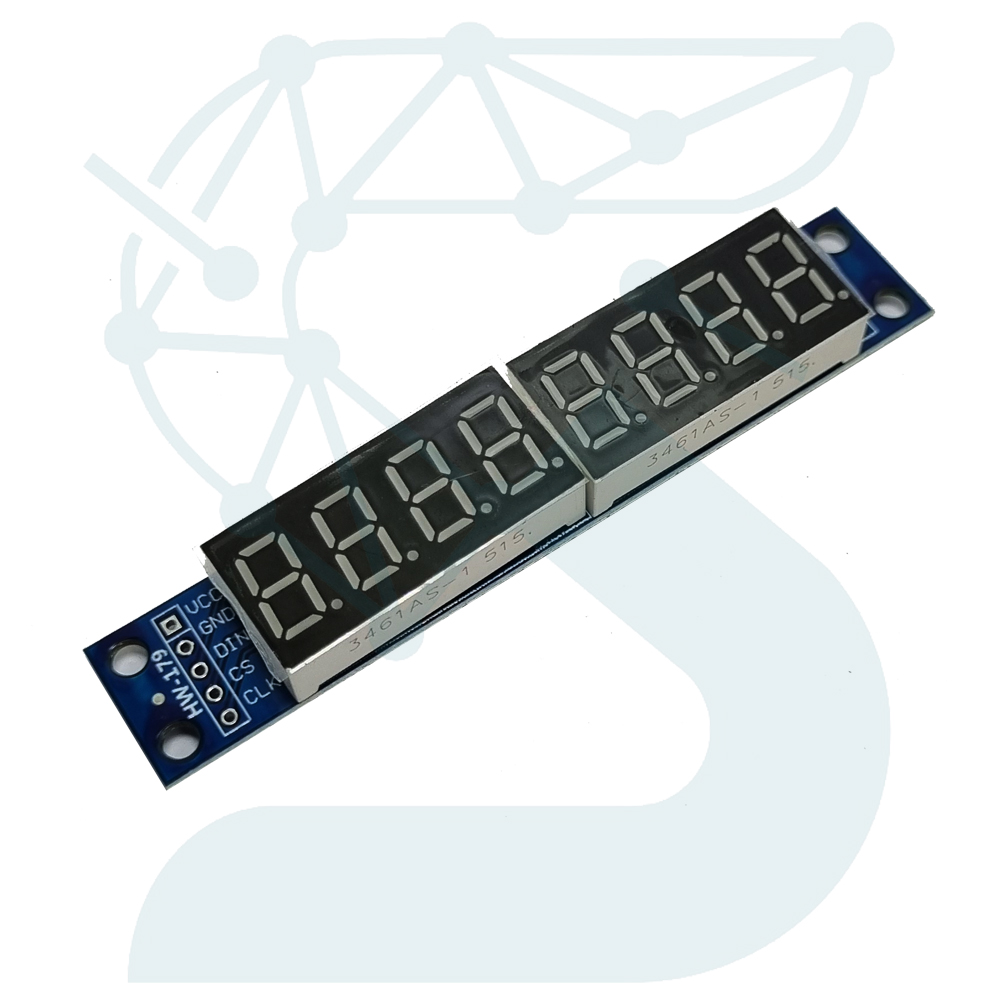

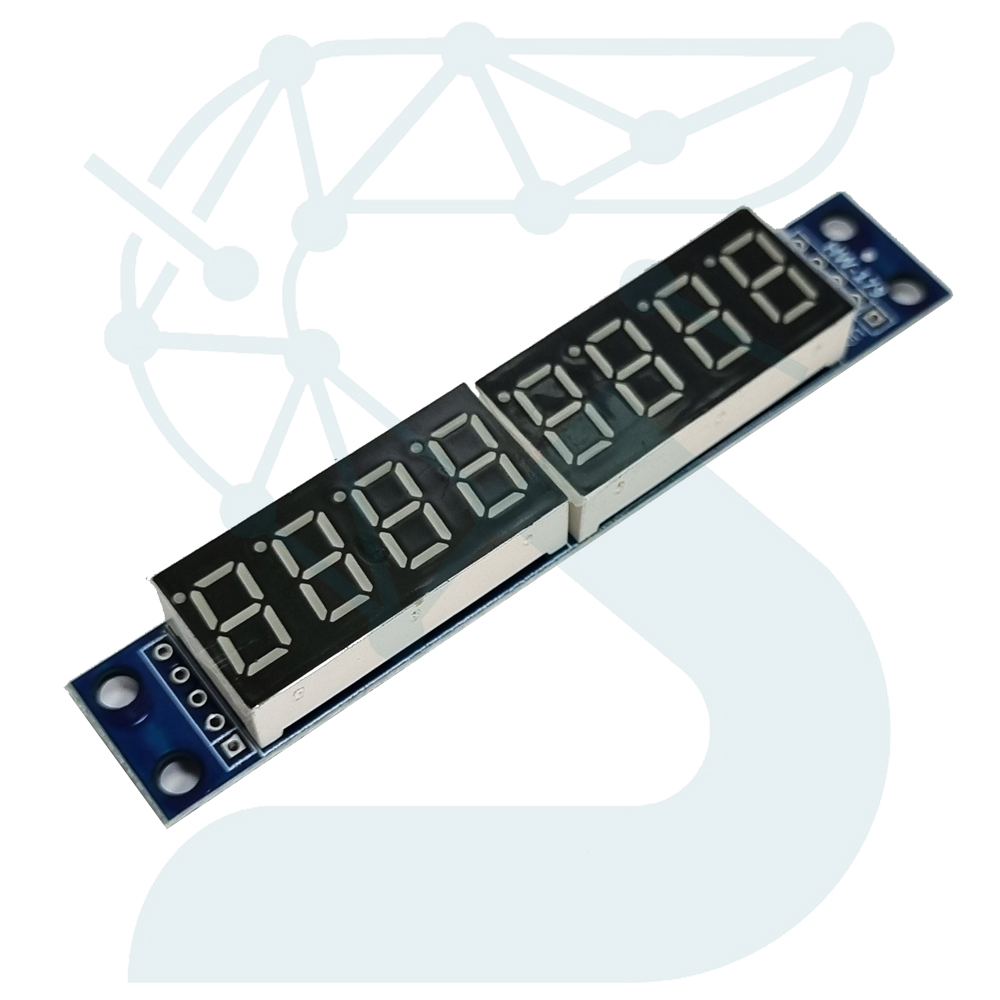

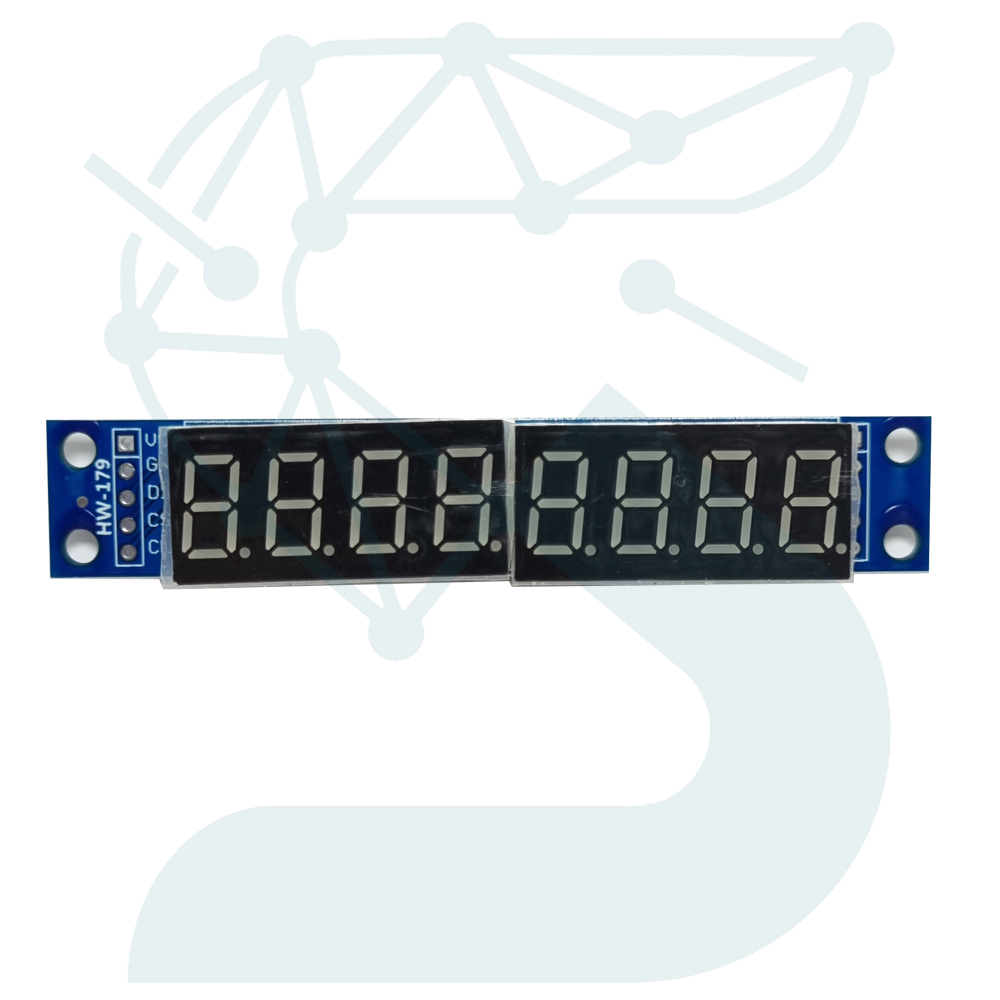

ماژول سون سگمنت 8 رقمی با درایور MAX7219 یک ماژول نمایشگر عددی است که برای نمایش دادههای عددی و کاراکترهای ساده در پروژههای الکترونیکی استفاده میشود. این ماژول از تراشه درایور MAX7219 استفاده میکند که به کمک آن میتوان تنها با سه سیم (رابط SPI یا Serial) هشت رقم سون سگمنت را کنترل کرد.
این ماژول به دلیل سادگی اتصال، کاهش بار پردازنده، و پشتیبانی از چندین ماژول سریشده در کنار هم، یکی از پرکاربردترین گزینهها در پروژههای مبتنی بر Arduino، STM32، ESP32 و AVR محسوب میشود.
| مشخصه | توضیحات |
|---|---|
| مدل تراشه | MAX7219 |
| نوع نمایشگر | سون سگمنت 8 رقمی (7‑Segment × 8 Digits) |
| رابط ارتباطی | Serial SPI (DIN, CS, CLK) |
| تعداد پینهای ورودی | 5 پین (VCC, GND, DIN, CS, CLK) |
| ولتاژ کاری | 3.3 تا 5 ولت DC |
| جریان مصرفی | حدود 40 میلیآمپر در حالت متوسط |
| رنگ LED | قرمز (معمولاً)، با نسخههای سبز و آبی نیز موجود |
| شدت نور | قابل تنظیم با پتانسیومتر روی برد |
| ابعاد تقریبی | 80 × 35 میلیمتر |
| ولتاژ منطقی سازگار | 3.3 V و 5 V |
| قابلیت توسعه | پشتیبانی از زنجیره (Chaining) تا چندین ماژول متوالی |
| استاندارد برد | سوراخدار و آماده نصب در پروژهها (Breadboard Friendly) |

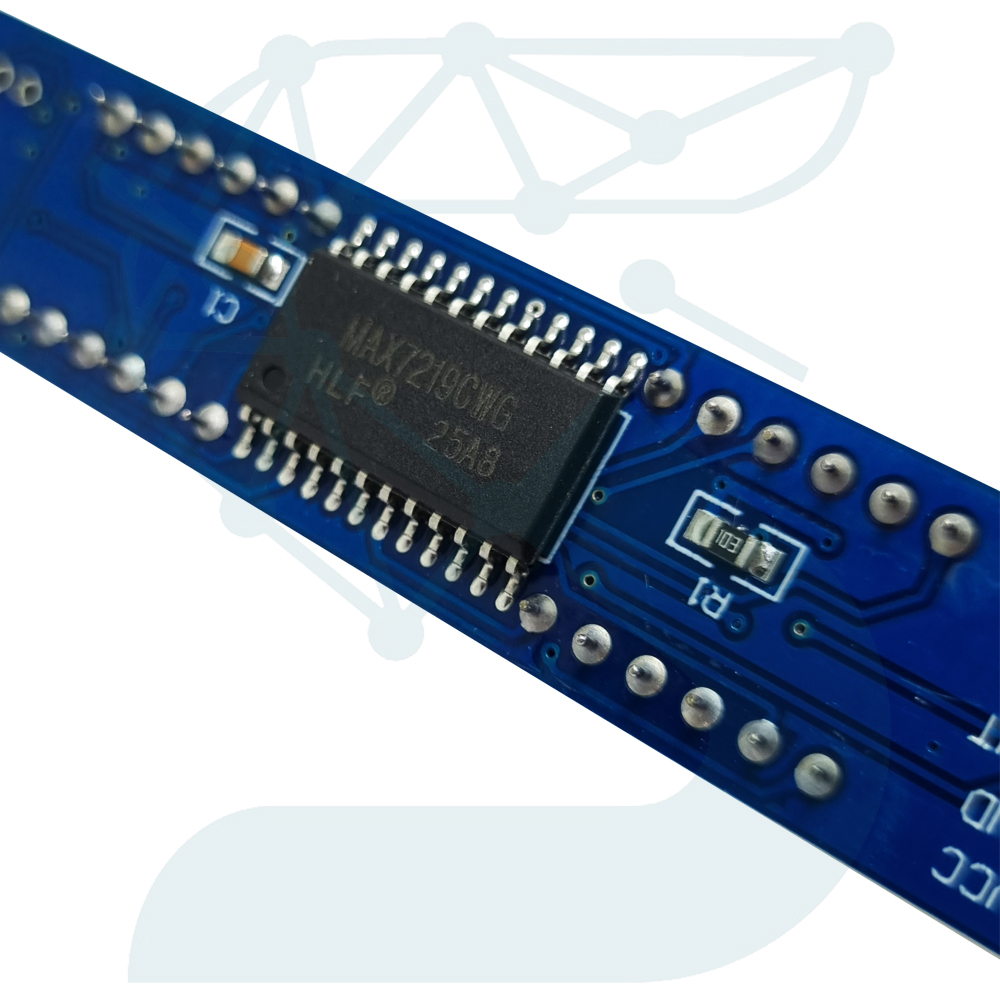

ماژول با استفاده از تراشه MAX7219 دادهها را به صورت سری دریافت کرده و به صورت موازی به هشت رقم سون سگمنت منتقل میکند. کنترل همگی توسط تنها سه پین دیجیتال انجام میشود که معمولاً به صورت زیر تعریف میگردند:
| پایه | توضیح |
|---|---|
| VCC | تغذیه 3.3 تا 5 ولت DC |
| GND | زمین مشترک مدار |
| DIN | ورودی دادهها از میکروکنترلر |
| CS | انتخاب تراشه (Chip Select) |
| CLK | سیگنال ساعت (Clock) |
<b>مراحل راهاندازی:</b>
این ماژول از انکدر داخلی برای کنترل جریان LEDها استفاده میکند که موجب روشنایی یکنواخت در تمام سونها میگردد.
