95,000تومان
2 در انبار
توضیحات

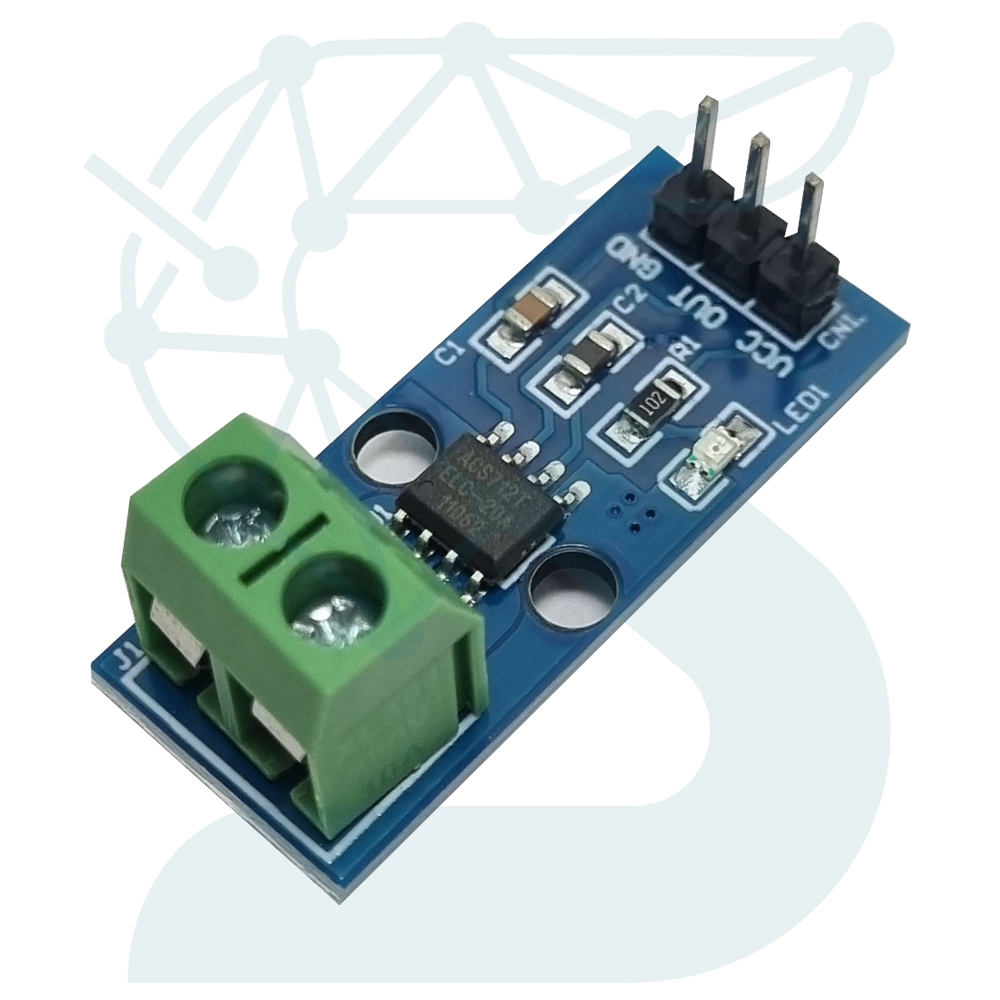

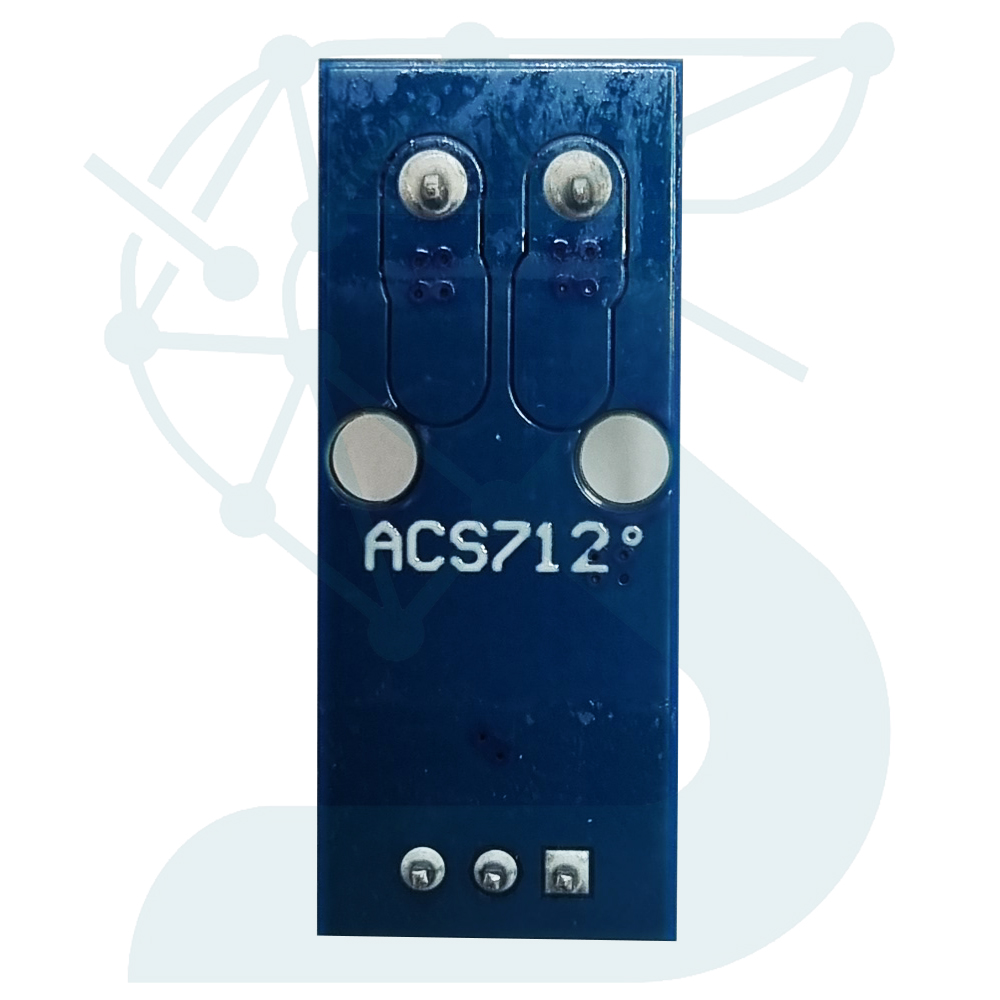

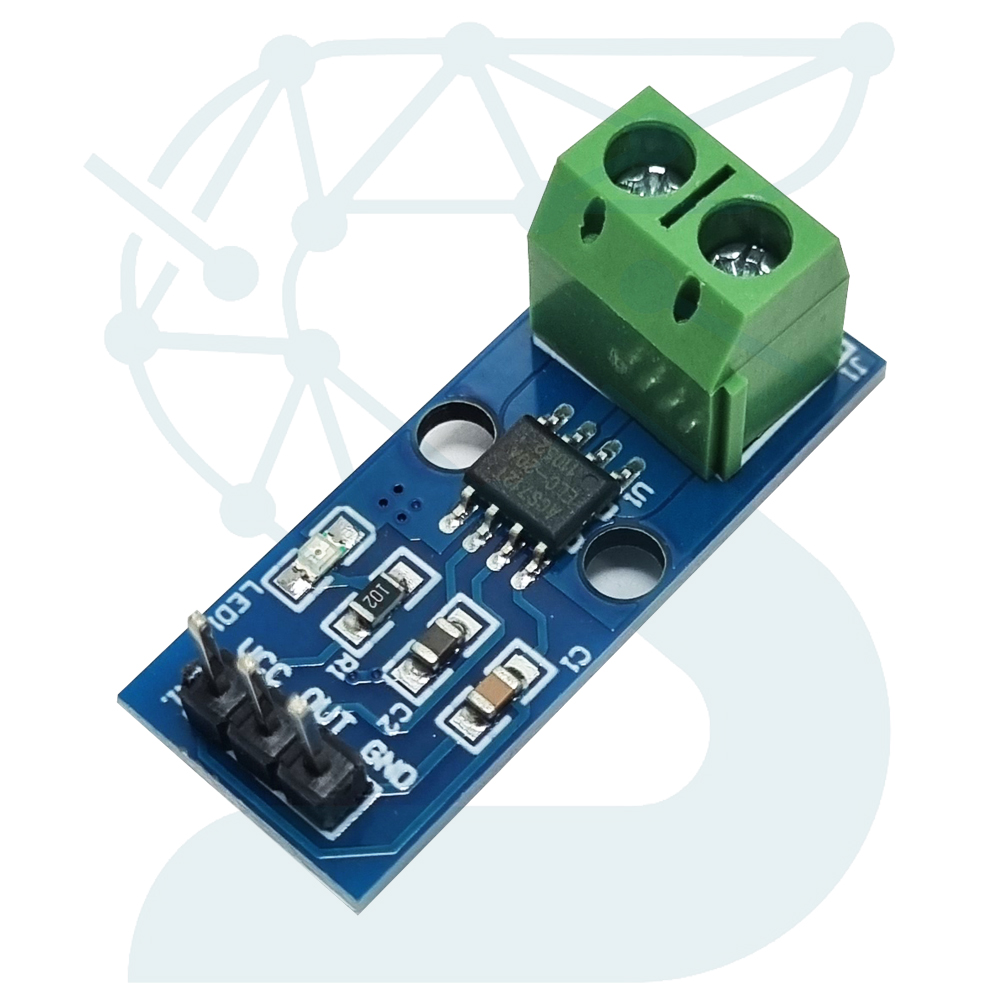

ماژول ACS712 – 20A یک حسگر اندازهگیری جریان بر پایهی فناوری Hall Effect است که بدون اتصال مستقیم به مدار قدرت میتواند جریانهای AC و DC را با دقت بالا تشخیص دهد. قلب این ماژول، تراشهی ACS712ELCTR‑20A‑T است که میدان مغناطیسی ایجادشده در مسیر عبور جریان را به سیگنال آنالوگ متناسب با مقدار جریان تبدیل میکند.
در حالت بدون جریان، خروجی ماژول تقریباً ۲٫۵ ولت بوده و با تغییر مقدار جریان، این ولتاژ بهصورت خطی تغییر میکند. ولتاژ خروجی مستقیماً توسط مبدل ADC میکروکنترلر (مانند Arduino یا ESP32) قابل خواندن است و امکان محاسبهی دقیق جریان را بدون نیاز به مقاومت شنت فراهم میکند.
| پارامتر | مقدار / توضیح |
|---|---|
| تراشه اصلی | Allegro ACS712 ELCTR‑20A‑T |
| بازه اندازهگیری جریان | ±20 آمپر (AC و DC) |
| ولتاژ تغذیه (Vcc) | 5 ولت DC |
| نوع خروجی | سیگنال آنالوگ خطی 0 تا 5 ولت |
| ولتاژ خروجی در جریان صفر | حدود 2.5 ولت |
| حساسیت خروجی | 100 mV به ازای هر 1 آمپر |
| ایزولاسیون الکتریکی | تا 2.1 kV RMS از مسیر جریان |
| مقاومت مسیر جریان | تقریباً 1.2 میلیاهم |
| پینها | VCC – OUT – GND |
| کانکتور عبور جریان | ترمینال دوپیچ (سبز رنگ Phoenix Type) |
| نویز خروجی (typ) | ~17 mV p‑p |
| دمای عملکرد | ‑40 تا +85 °C |
