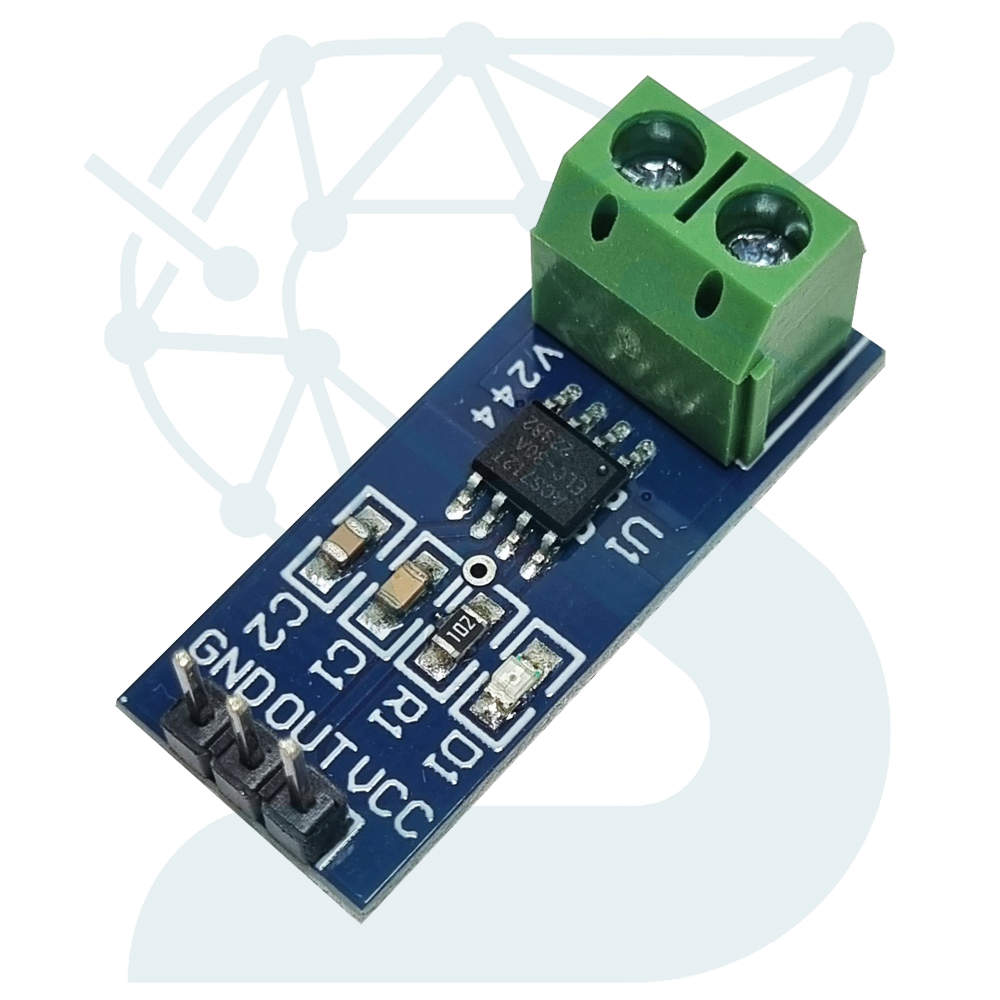

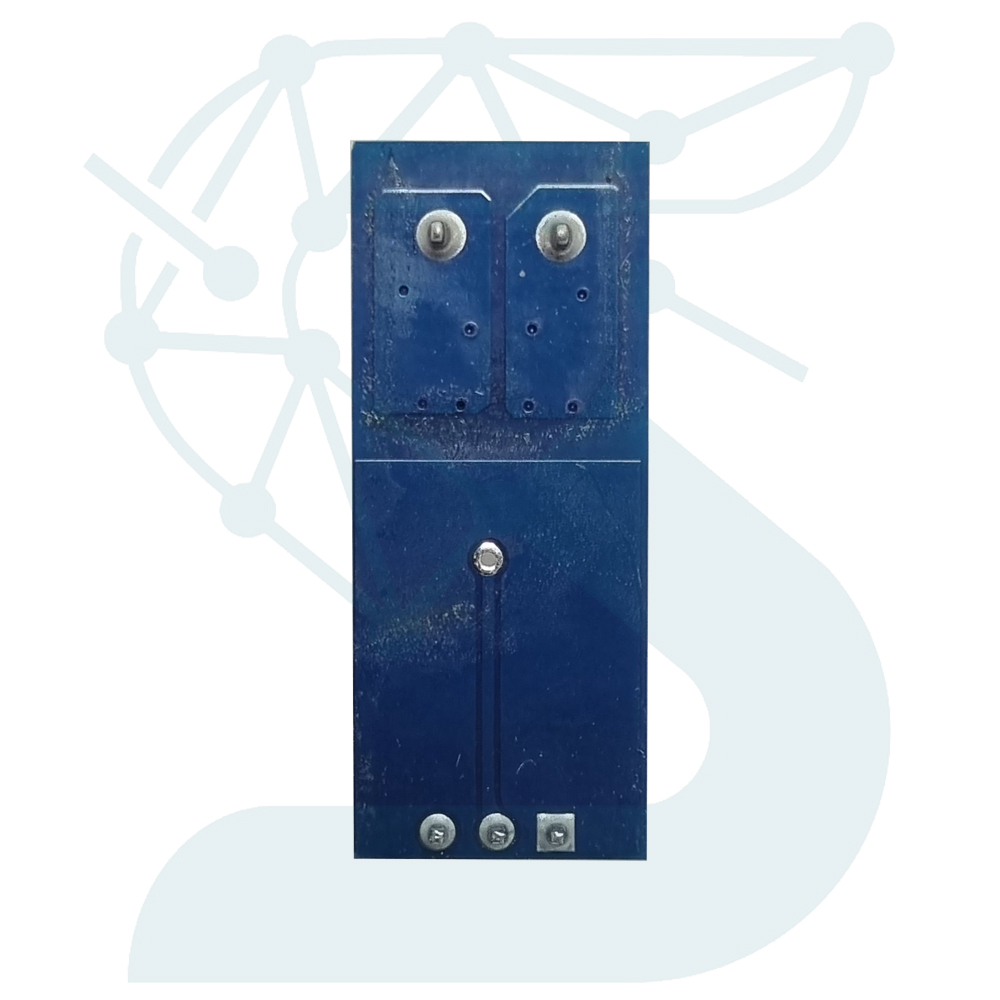

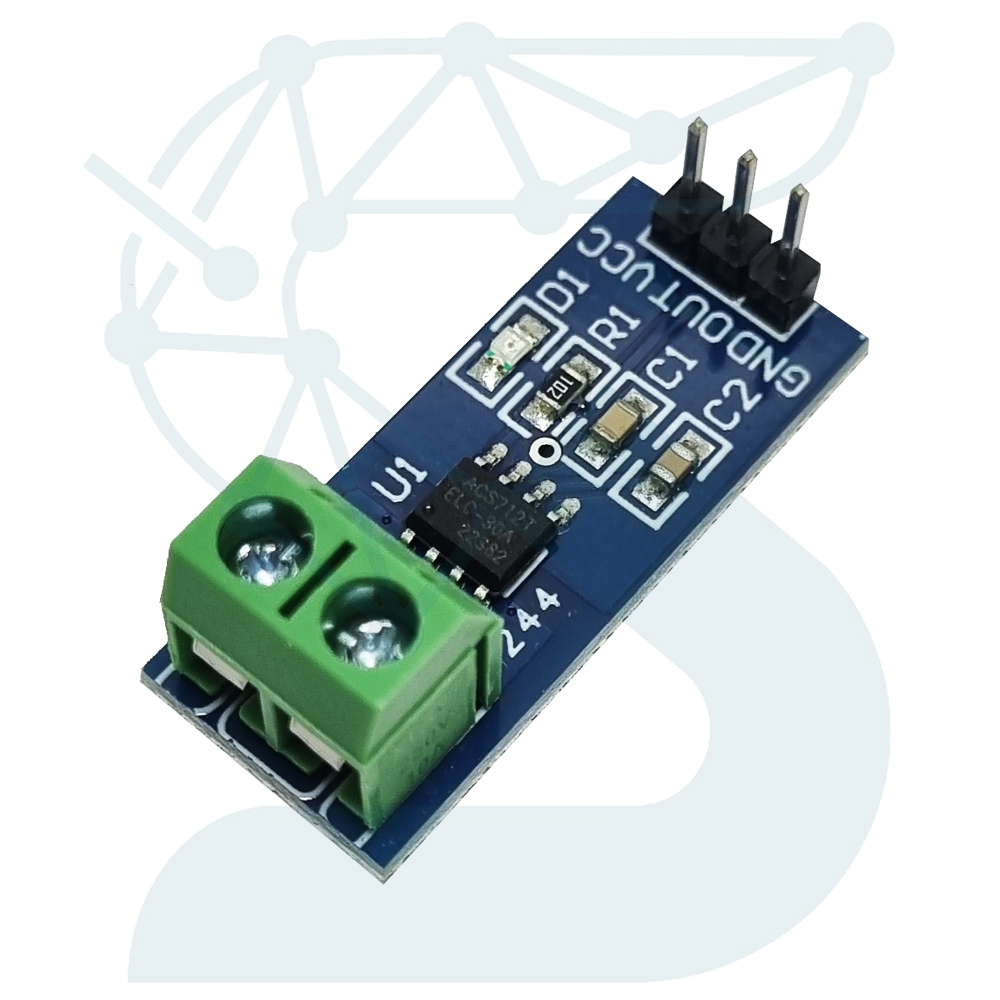

ماژول ACS712 ورژن 30A یکی از دقیقترین حسگرهای جریان موجود در بازار برای اندازهگیری جریان مستقیم (DC) و جریان متناوب (AC) است. این ماژول از تراشهی Hall Effect مدل ACS712ELCTR‑30A‑T استفاده میکند که بدون نیاز به تماس الکتریکی مستقیم، میدان مغناطیسی ایجاد شده توسط عبور جریان را شناسایی کرده و آن را به سیگنال آنالوگ قابل اندازهگیری تبدیل میکند.
سنسور به گونهای طراحی شده که بتواند تا ±30 آمپر جریان را اندازهگیری کند و در خروجی ولتاژی متناسب با میزان جریان ارائه دهد. ولتاژ خروجی در حالت بدون جریان، حدود ۲٫۵ ولت است که با افزایش یا کاهش جریان بهصورت خطی تغییر میکند.
این ماژول با تغذیه ۵ ولت قابل استفاده در بیشتر بردهای میکروکنترلری (Arduino / ESP32 / STM32) است و یک گزینه مطمئن برای پایش مصرف توان، حفاظت از مدارها و کنترل هوشمند بارها محسوب میشود.
| پارامتر | مقدار / توضیح |
|---|---|
| تراشه اصلی | Allegro ACS712 ELCTR‑30A‑T |
| بازه اندازهگیری جریان | ±30 آمپر (AC و DC) |
| ولتاژ تغذیه (Vcc) | 5 ولت DC |
| نوع خروجی | سیگنال آنالوگ خطی (0 تا 5 ولت) |
| ولتاژ خروجی در جریان صفر | تقریباً 2.5 V |
| حساسیت (Sensitivity) | 66 mV بهازای هر 1 آمپر |
| ولتاژ ایزولاسیون بین بخش توان و سیگنال | 2.1 kV RMS |
| مقاومت داخلی مسیر جریان (Rds ON) | حدود 1.2 mΩ |
| نویز خروجی (typ) | ~13 mV p‑p |
| پینها | VCC – OUT – GND |
| ترمینال ورودی جریان | ترمینال دوپیچ سبزرنگ (Phoenix Connector) |
| دمای کاری | ‑40 تا +85 °C |
