توضیحات

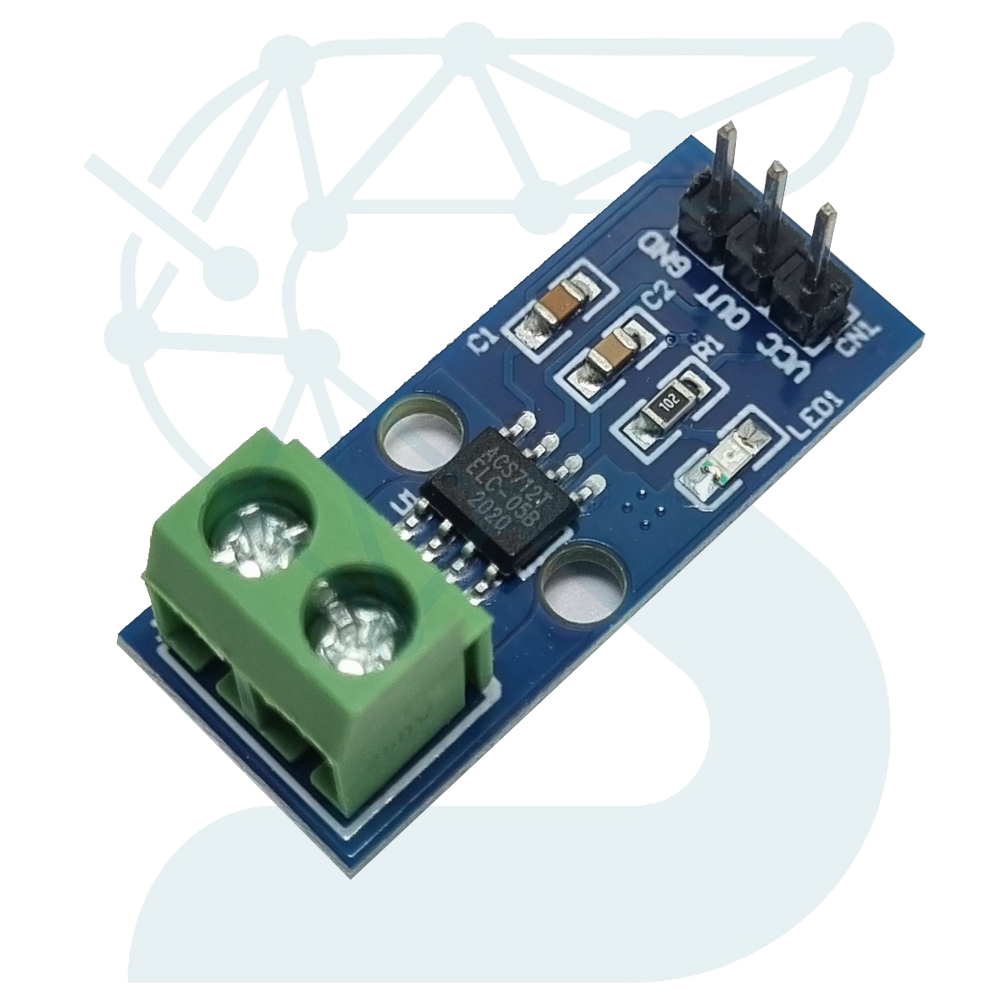

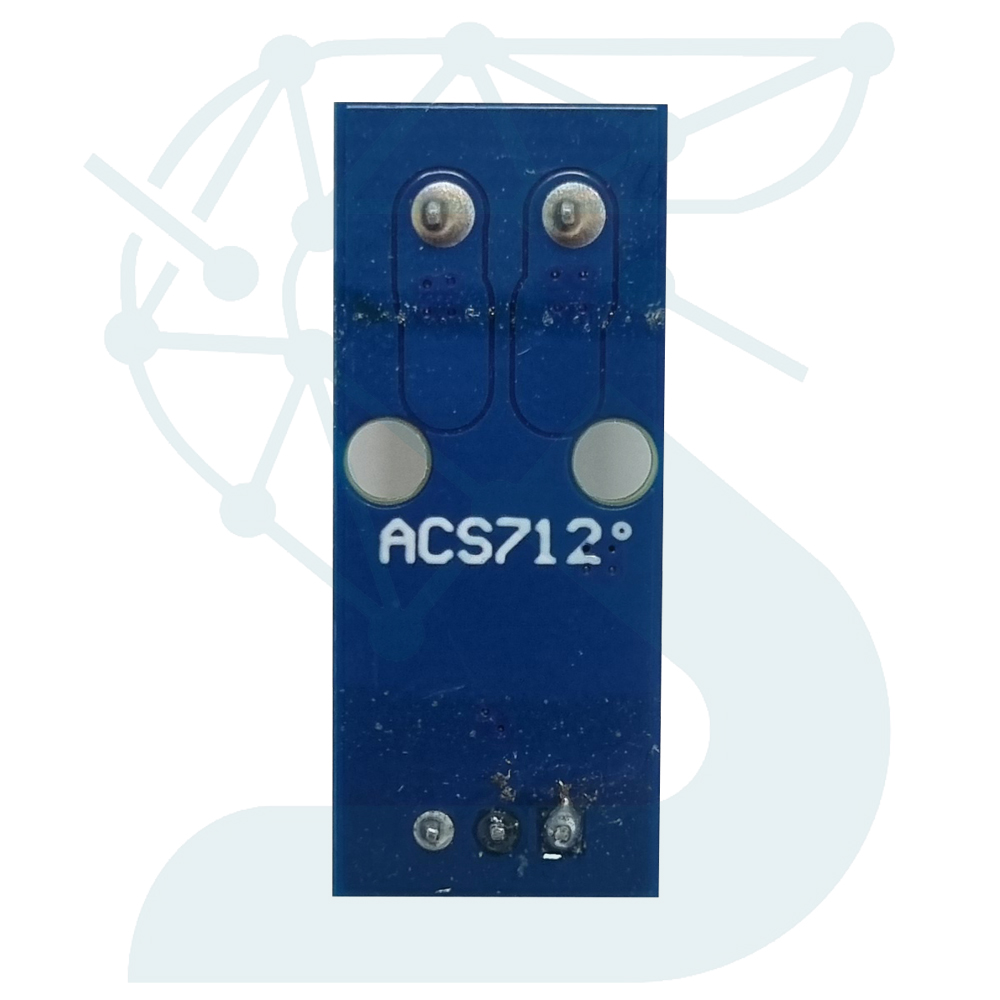

ماژول ACS712 (نسخه 5A) یک حسگر دقیق اندازهگیری جریان مستقیم (DC) و جریان متناوب (AC) است که بر پایهی اثر هال (Hall Effect) کار میکند. بیشتر در پروژههای الکترونیکی، آردوینو، STM32 و سیستمهای کنترل توان بهمنظور نظارت بر مصرف جریان موتور، لامپ، پمپ، یا مدارهای تغذیه DC استفاده میشود.
تراشه این ماژول قادر است میدان مغناطیسی اطراف مسیر عبور جریان را اندازهگیری کرده و آن را به ولتاژی آنالوگ متناسب با مقدار جریان تبدیل کند. خروجی در محدودهی 0 تا 5 ولت متناسب با ورودی تغذیه ماژول (۵ ولت) میباشد و در حالت جریان صفر حدود ۲٫۵ ولت خروجی میدهد.
| پارامتر | مقدار / توضیح |
|---|---|
| تراشه اصلی | Allegro ACS712 ELCTR‑05B |
| بازه اندازهگیری جریان | ±5 آمپر (AC یا DC) |
| ولتاژ تغذیه (Vcc) | 5 ولت DC |
| خروجی سیگنال | آنالوگ 0 تا 5 V |
| حساسیت خروجی | 185 mV به ازای هر 1 آمپر |
| ولتاژ خروجی در جریان صفر | تقریباً 2.5 V |
| تکنولوژی اندازهگیری | Hall Effect غیربرتداخلی (Isolation Type) |
| حداکثر ولتاژ ایزولاسیون | 2.1 kV RMS (بین ورودی و خروجی) |
| نویز خروجی (typ) | حدود 21 mV p‑p |
| دمای عملکرد | ‑40 تا +85 °C |
| پینها | Vcc – Out – GND |
| کانکتور عبور جریان | ترمینال سبز دو پیچی (Phoenix Type) |
