توضیحات

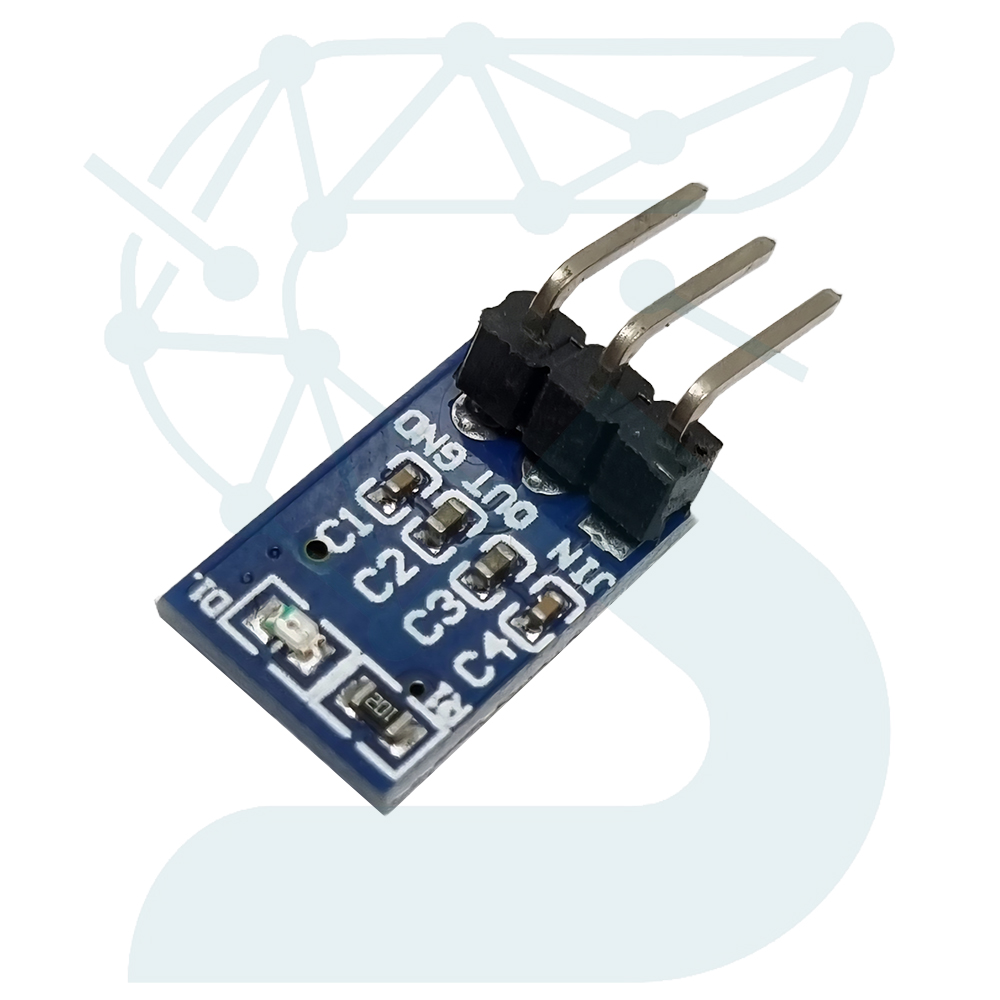

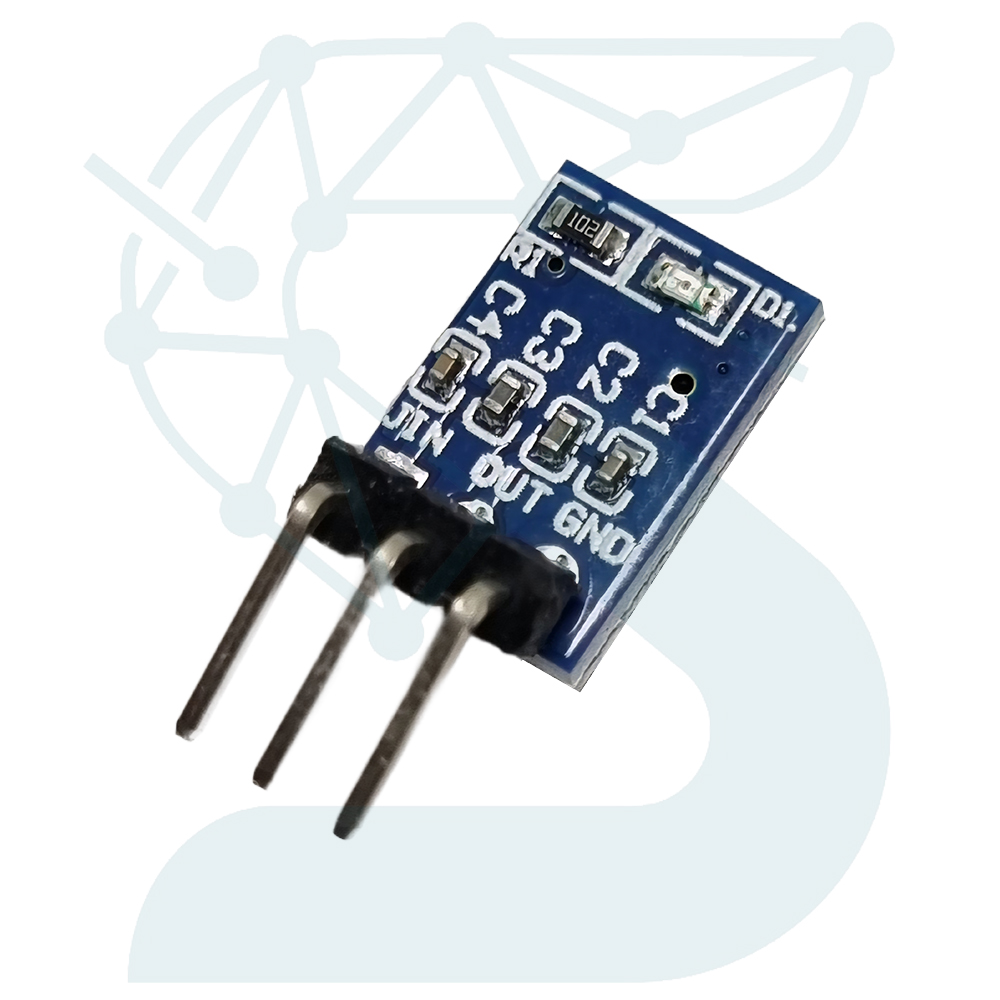

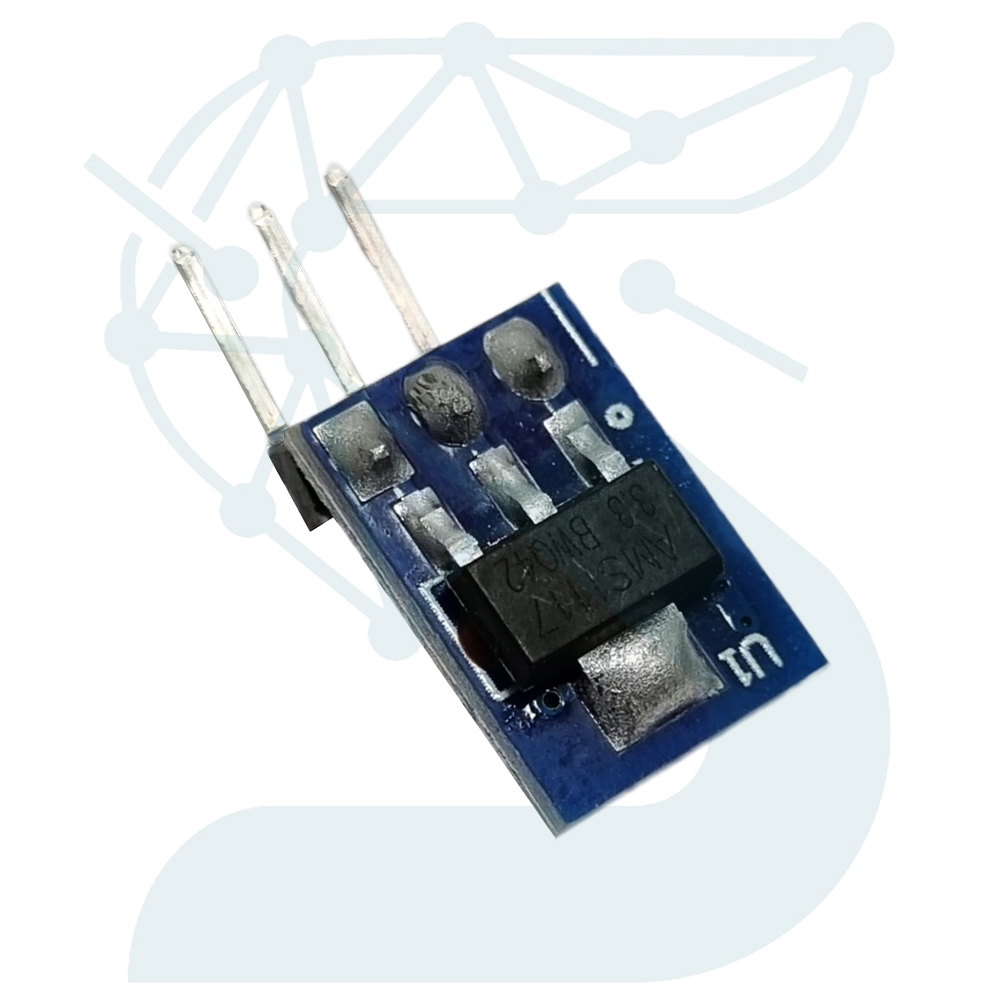

ماژول AMS1117‑3.3V یک رگولاتور خطی (LDO) مبتنی بر چیپ AMS1117 است که برای تأمین ولتاژ 3.3 ولت پایدار در پروژههای الکترونیکی مورد استفاده قرار میگیرد. این مدل روی یک برد کوچک مونتاژ شده و دارای سه پایه ورودی، خروجی و زمین است؛ بنابراین میتوان آن را بهصورت مستقیم روی بردبورد، مدارهای DIY یا پروژههای نمونهسازی استفاده کرد.
این ماژول برای تغذیه صحیح ماژولها و سنسورهای حساس به ولتاژ ۳٫۳ ولت مانند ESP8266، ESP32، NRF24L01 و بسیاری از تراشههای منطقی کممصرف کاربرد دارد. طراحی رویبردی کمک میکند خروجی پایدارتر و نویز کمتر نسبت به اتصال مستقیم رگولاتور SMD فراهم شود.
AMS1117 یک رگولاتور Low Dropout است؛ یعنی اختلاف ولتاژ ورودی تا خروجی نسبتاً کم است، اما برای عملکرد صحیح همچنان نیاز به اختلاف ولتاژ حداقل حدود 1 ولت دارد. به همین دلیل، ورودی این ماژول معمولاً از منابع 5 ولتی یا 4.2 ولت باتریهای لیتیوم تأمین میشود.
روی برد خازنهای ورودی و خروجی قرار گرفتهاند تا نوسانات لحظهای منبع تغذیه را جذب کرده و خروجی 3.3V پایدار ایجاد کنند.
این ماژول در بسیاری از پروژههای الکترونیکی کممصرف و مبتنی بر میکروکنترلر استفاده میشود، از جمله:
| پارامتر | مقدار / توضیحات |
|---|---|
| چیپ اصلی | AMS1117‑3.3 |
| نوع رگولاتور | خطی (LDO) |
| ولتاژ خروجی | 3.3 ولت |
| ولتاژ ورودی پیشنهادی | 4.2 تا 12 ولت (بهتر: 5 ولت) |
| جریان خروجی | حداکثر حدود 800mA (وابسته به دفع حرارت) |
| افت ولتاژ (Dropout) | حدود 1 ولت |
| نوع پایهها | هدر پین سهپایه (VIN / GND / VOUT) |
| خازنهای روی برد | ورودی و خروجی برای پایداری بیشتر |
| نوع نصب | قابل استفاده روی بردبرد و PCB |
| ابعاد | کوچک و مناسب پروژههای جمعوجور |
