معرفی تخصصی برد Arduino LilyPad Mega328 با تراشه ATmega328P
برد Arduino LilyPad Mega328 براساس میکروکنترلر پرکاربرد ATmega328P طراحی شده است و از نظر عملکرد نزدیک به Arduino Uno و Nano محسوب می‌شود. تفاوت اصلی این برد، فرم فکتور دایره‌ای و ضخامت پایین آن است که آن را برای پروژه‌هایی با محدودیت فضا و نیاز به طراحی خاص مناسب می‌کند. بدنه برد از متریال با کیفیت و پدهای اتصال بزرگ ساخته شده تا اتصال انواع سیم و قطعات الکترونیکی را به‌صورت پایدار امکان‌پذیر سازد.
۱. جایگاه و کاربرد LilyPad Mega328
این برد در پروژه‌های معمول توسعه، آزمایشگاهی، نمونه‌سازی مدارهای میکروکنترلری، انجام تست ماژول‌های مختلف سنسور و ساخت مدارهایی که ابعاد کوچک و وزن پایین اهمیت دارند استفاده می‌شود.
فرم ساده LilyPad، سیم‌کشی تمیز و مونتاژ راحت را ممکن می‌کند و برای کاربردهای عمومی آزمایشگاهی که برد باید روی یک سطح سوار شود، کاملاً کاربردی و عملی است.
چند مثال پروژه:
۲. ساختار فیزیکی، ابعاد و دیتیل طراحی

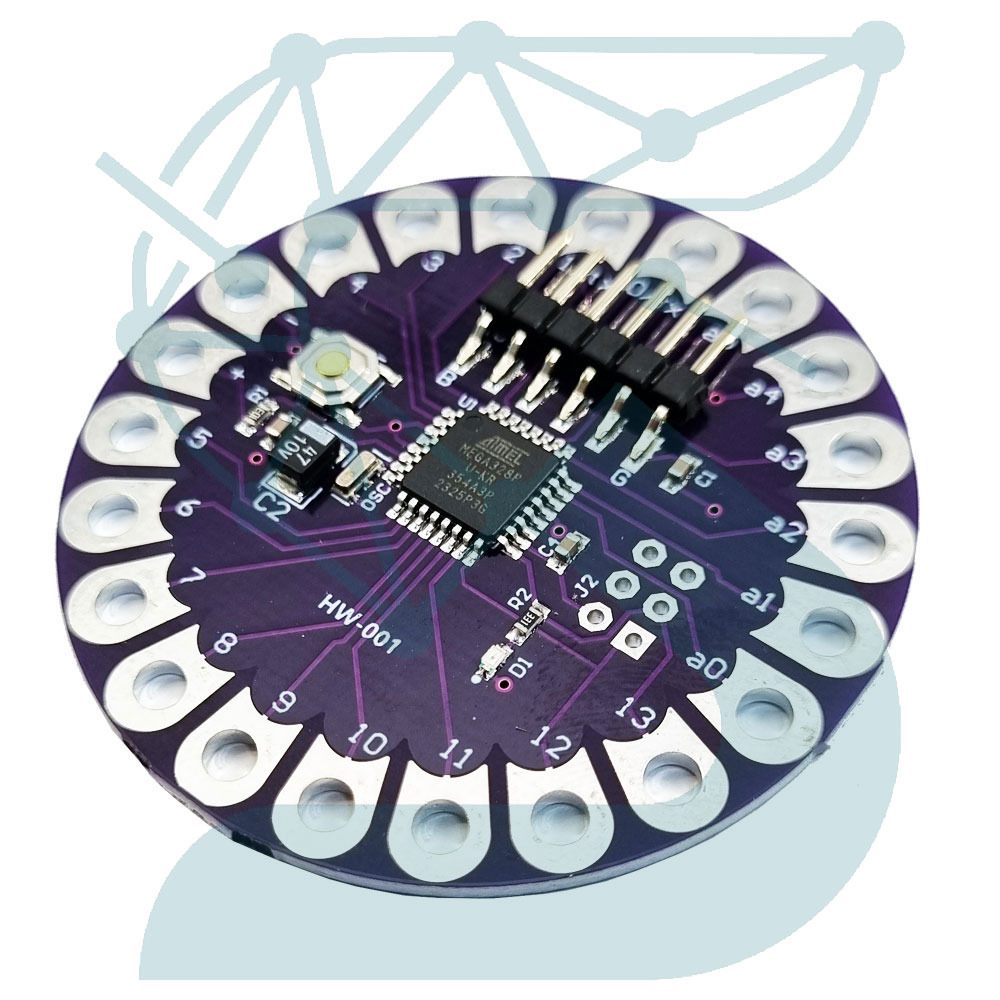

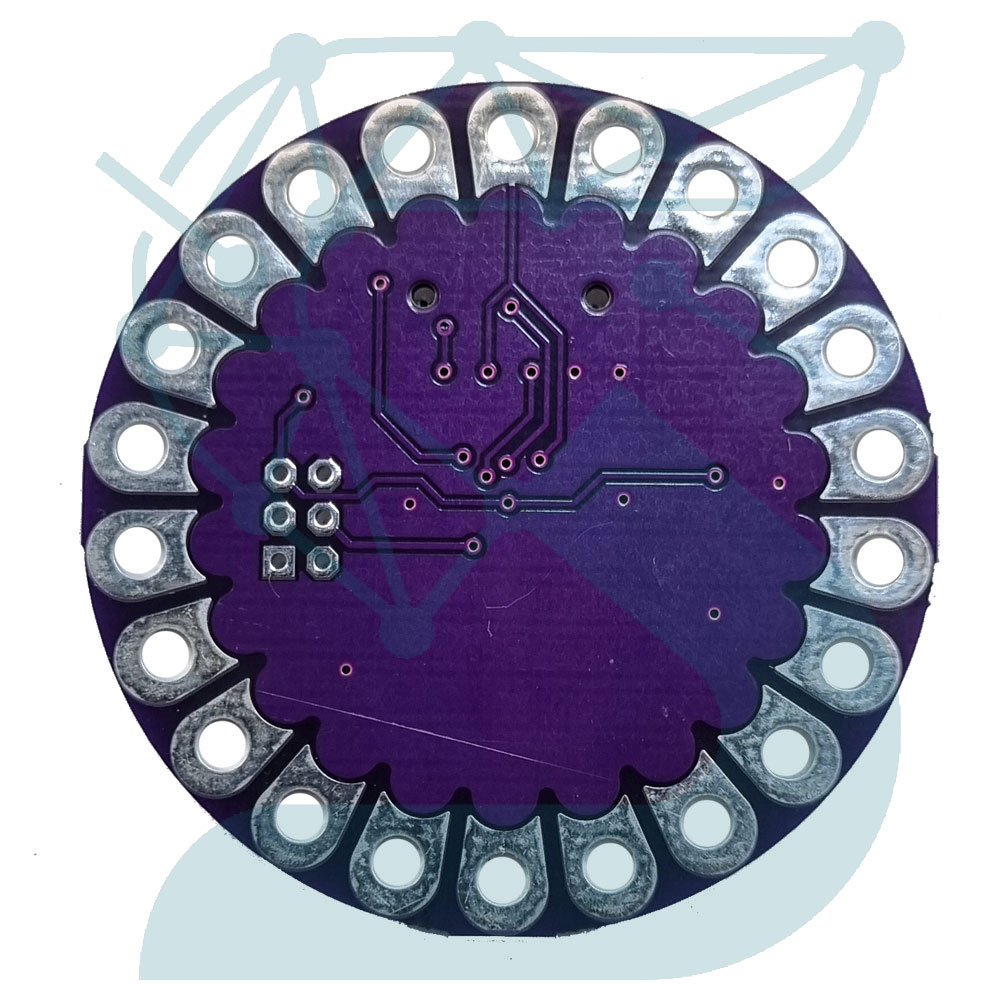

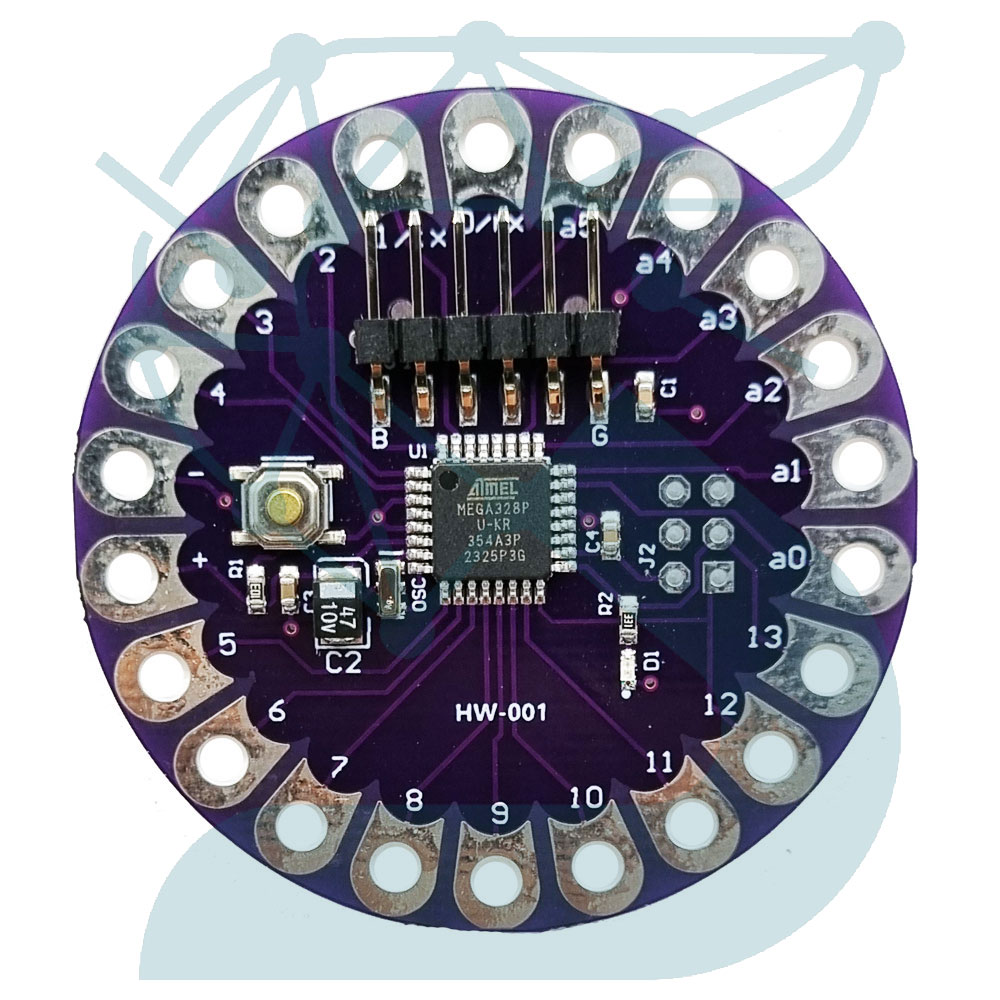

برد LilyPad Mega328 به صورت دایره‌ای با قطر حدود 50 میلی‌متر و ضخامت نزدیک به 0.8 میلی‌متر ساخته شده است.
پدهای اتصال بزرگ پیرامون برد قرار گرفته‌اند که لحیم‌کاری سیم و نصب قطعات روی برد را بسیار ساده می‌کند. طراحی سطح برد، نصب و استفاده را بدون دردسر و اشتباه امکان‌پذیر می‌کند.
| پارامتر | مقدار / توضیح |
| میکروکنترلر | ATmega328P |
| معماری | AVR (۸ بیت) |
| فرکانس کاری | 16MHz |
| حافظه فلش | 32KB (حدود 500B برای بوت‌لودر رزرو شده است) |
| حافظه SRAM | 2KB |
| حافظه EEPROM | 1KB |
| ورودی/خروجی دیجیتال | 14 عدد (۶ عدد با قابلیت PWM) |
| ورودی آنالوگ | 6 عدد |
| ولتاژ کاری | 4.5 تا 5.5 ولت DC |
| جریان خروجی هر پایه | 20mA |
| میانگین جریان مصرفی | حدود 30mA |
| رابط‌های ارتباطی | UART, I2C, SPI |
| رابط USB | ندارد (برای برنامه‌ریزی نیاز به مبدل سریال دارید) |
| منبع تغذیه | باتری خارجی یا آداپتور |
| ابعاد برد | قطر 50mm و ضخامت 0.8mm |
| وزن | حدود 4g |
| دمای کاری | 0°C تا 85°C |
۴. معماری داخلی و بلوک دیاگرام LilyPad Mega328
در مرکز این برد، یک میکروکنترلر ATmega328P با معماری RISC و رجیسترهای 8 بیتی قرار دارد. حافظه فلش 32KB امکان اجرای برنامه‌های متوسط را به خوبی فراهم می‌کند. این برد دارای قابلیت‌های ارتباطی استاندارد (SPI, I2C, UART) است و کتابخانه‌ها و کدهای مبتنی بر Arduino IDE را بدون نیاز به تغییر قبول می‌کند.
۵. نحوه برنامه‌نویسی و راه‌اندازی برد LilyPad Mega328
این برد مشابه اکثر نسخه‌های دیگر Arduino فاقد پورت USB مستقیم است و برای آپلود برنامه نیاز به استفاده از مبدل USB به سریال (مثل FTDI یا CH340) دارید. مراحل راه‌اندازی به شکل زیر است:
۱. نصب نرم‌افزار Arduino IDE با نسخه 1.6.4 یا بالاتر
۲. انتخاب گزینه LilyPad Arduino w/ ATmega328 در لیست بردها
۳. اتصال برد با مبدل سریال (TX, RX, VCC, GND)
۴. بارگذاری برنامه دلخواه از طریق IDE
۵. جداسازی و استفاده برد در مدار اصلی
در صورت نیاز به استفاده مجدد یا تغییر برنامه، همین مسیر به سادگی قابل تکرار است.
۶. پایداری و شرایط کارکرد
برد LilyPad با ولتاژهای رایج 4.5V تا 5.5V کار می‌کند و جریان مصرفی متوسطی دارد که آن را برای پروژه‌های کم‌مصرف یا باتری‌خور ایده‌آل ساخته است. ابعاد کوچک و طراحی مهندسی باعث می‌شود تا نصب آن در انواع پروژه و محیط‌های محدود امکان‌پذیر باشد.
۷. سازگاری نرم‌افزاری و کتابخانه‌ها
برد LilyPad Mega328 به طور کامل با Arduino IDE و اکثر کتابخانه‌ها و مثال‌های رسمی Arduino سازگار است.
تمام توابع متداول دیجیتال، آنالوگ و ارتباط سریال در محیط Arduino قابل استفاده هستند.
۸. مقایسه LilyPad Mega328 با سایر بردهای معروف
در ادامه مقایسه‌ای از LilyPad Mega328 با چند برد معروف Arduino آورده شده است:
| ویژگی/برد | LilyPad Mega328 | Arduino Uno | Arduino Nano |
| Microcontroller | ATmega328P | ATmega328P | ATmega328P |
| ابعاد | 50mm (قطر), 0.8mm | 68mm × 53mm | 45mm × 18mm |
| USB Interface | ندارد | دارد | دارد |
| نوع پورت اتصال | پد اتصال بزرگ | هدر پین | هدر پین |
| کاربرد | پروژه‌های با فضای محدود | عمومی | نیمه فشرده/آزمایشگاهی |
| تغذیه | باتری، آداپتور | USB, آداپتور | USB, آداپتور |
| وزن | ۴g | ۶۰g | ۷g |
۹. نکات ایمنی و کاربردی در استفاده
۱۰. جمع‌بندی و نتیجه‌گیری تخصصی
Arduino LilyPad Mega328 یک راه‌حل عملی و منعطف برای پروژه‌هایی است که به یک برد توسعه میکروکنترلر با ابعاد کوچک، پایداری، و سازگاری کامل نرم‌افزاری نیاز دارند. با وجود فقدان رابط USB مستقیم، امکان برنامه‌نویسی و راه‌اندازی بسیار ساده و منعطف است. قابلیت ارتباط با اکثر سنسورها و ماژول‌های متداول Arduino را دارد و دانشجویان، مهندسان و علاقمندان می‌توانند برای پروژه‌های تستی، تحقیقاتی، ساخت مدارهای سبک و هرجایی که محدودیت فضا یا وزن دارند، از آن استفاده کنند.
با توجه به کیفیت ساخت و امکان یکپارچه‌سازی در مدارهای مختلف، انتخاب LilyPad Mega328 یک گزینه فنی قابل اتکا و انعطاف‌پذیر محسوب می‌شود. این برد قدرت پردازشی مناسبی دارد و در هر پروژه‌ای که نیاز به کارایی برد Arduino Uno دارد اما با طراحی متفاوت و ابعاد کم‌تر، استفاده از آن توصیه می‌شود.
در صورت نیاز به راهنمای مدل‌های مختلف یا سوالات تخصصی درباره استفاده برد LilyPad Mega328، تیم پشتیبانی سینک‌تک الکترونیک آماده پاسخگویی است.
