آردوینو مگا ARDUINO MEGA 2560 R3

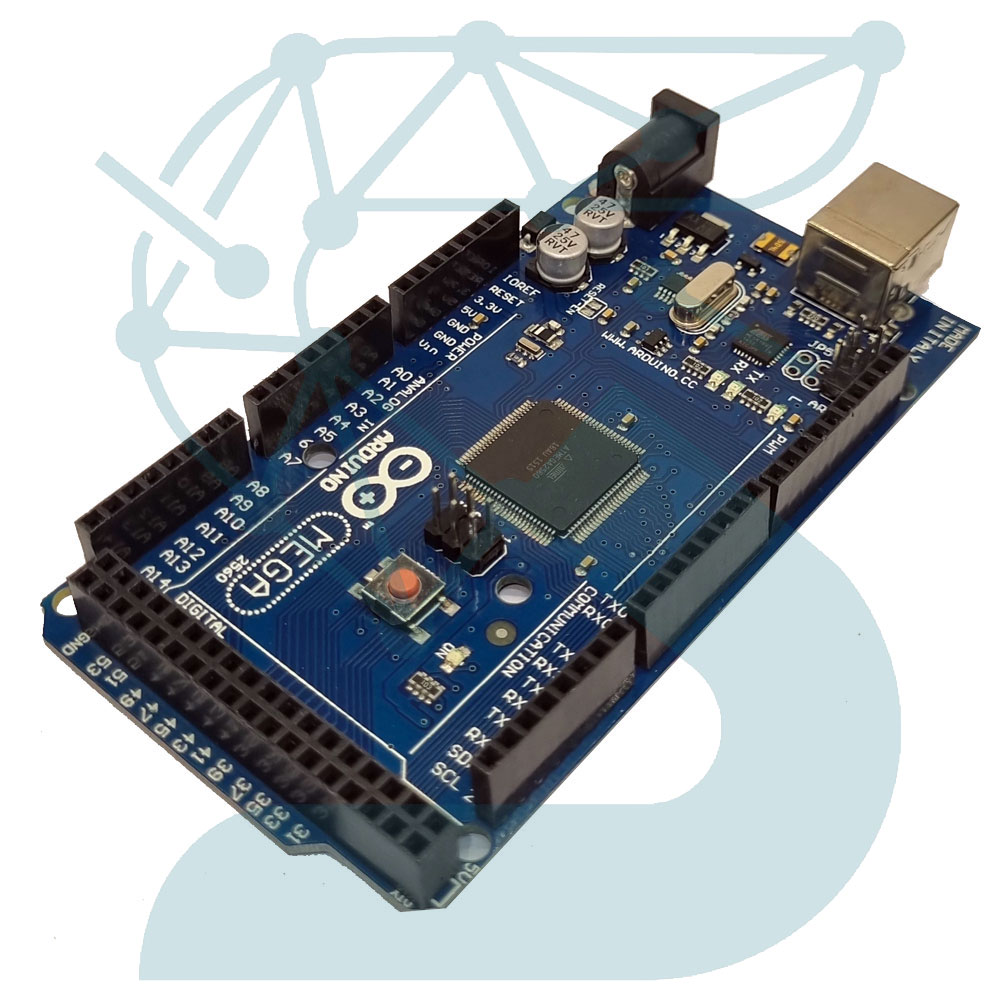

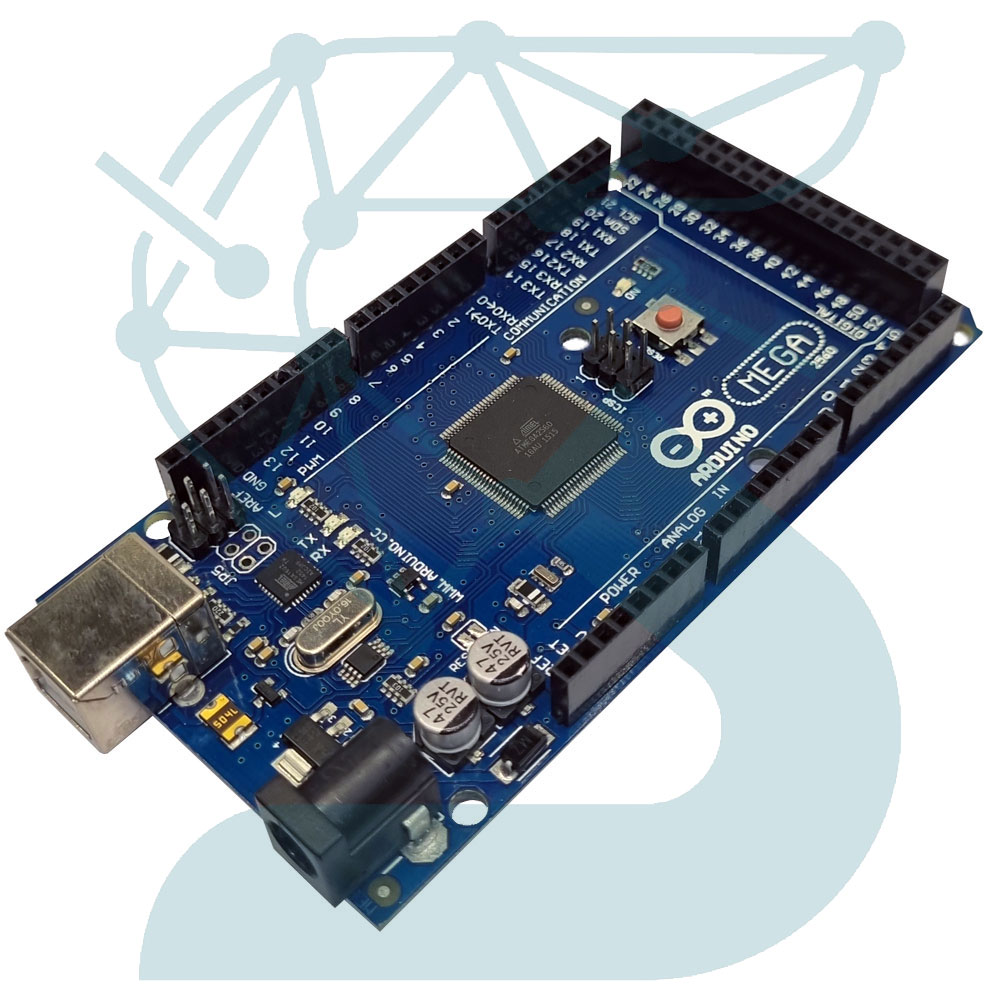

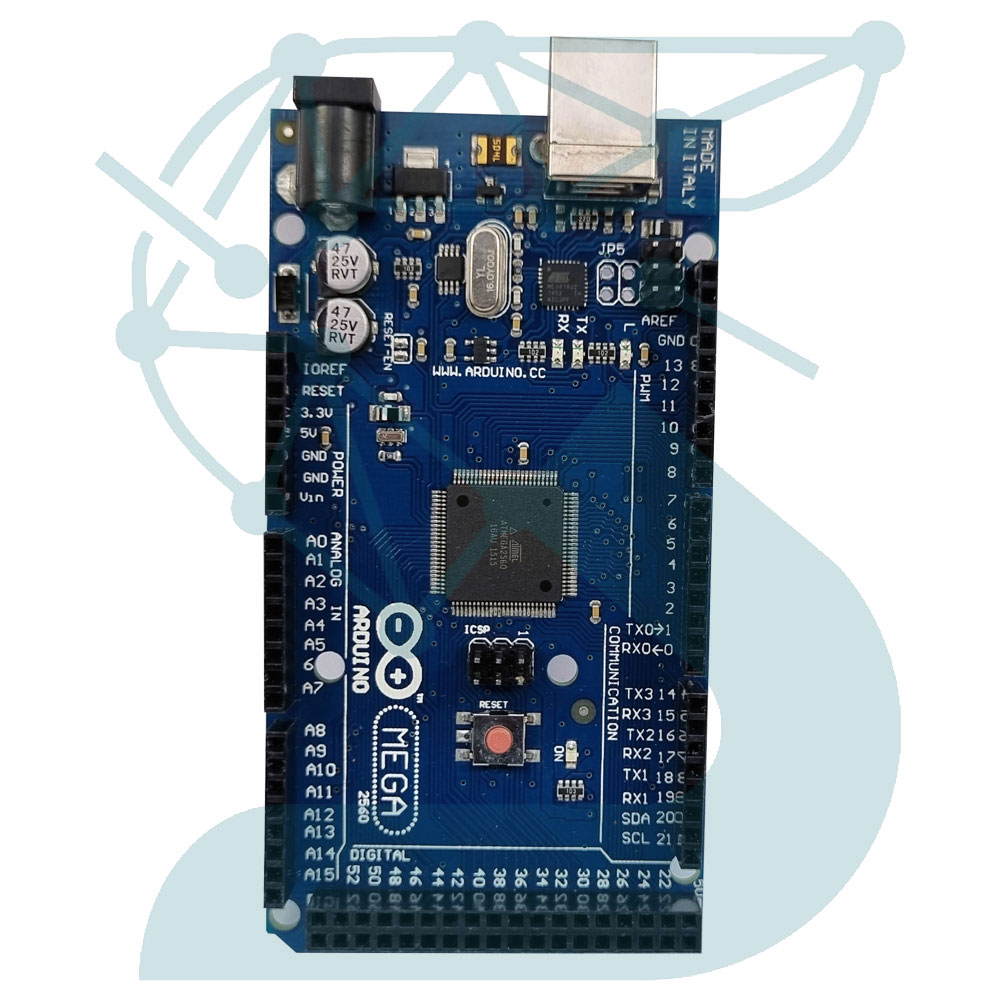

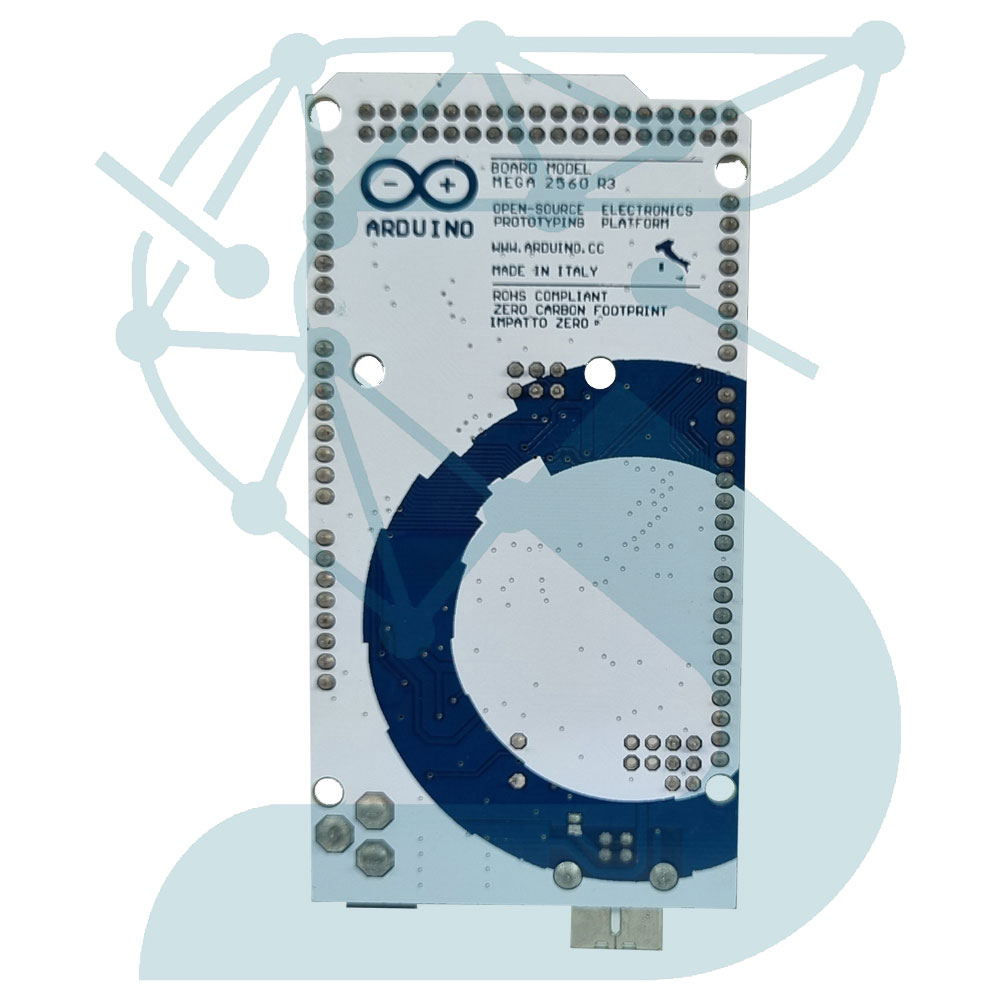

معرفی جامع برد Arduino Mega2560 R3

Arduino Mega2560 R3 یکی از بردهای توسعه سطح بالا در بین خانواده آردوینو است که به‌واسطه داشتن تعداد بالای پین‌های ورودی و خروجی، حافظه زیاد و قدرت پردازشی مناسب، برای پروژه‌های حرفه‌ای، صنعتی، آموزشی و حتی تحقیقاتی انتخاب می‌شود. طراحی این برد به گونه‌ای انجام شده تا کاربران بتوانند انواع سنسور، ماژول، موتور، نمایشگر و قطعات دیگر را به صورت همزمان به آن متصل کنند و بدون محدودیت جدی در گسترش پروژه فعالیت نمایند.

در ادامه به طور قدم‌به‌قدم و تخصصی به معرفی بخش‌های مختلف این برد، ویژگی‌های نرم‌افزاری و سخت‌افزاری، نوع کاربری، جدول پارامترهای فنی و سایر نکات مهم فنی Arduino Mega2560 R3 پرداخته می‌شود.

1. معماری و اجزای مرکزی برد Arduino Mega2560 R3

برد Arduino Mega2560 R3 مبتنی بر میکروکنترلر ATmega2560 ساخته شده است. این میکروکنترلر از معماری AVR ساخت شرکت Microchip بهره می‌گیرد و می‌تواند حجم بزرگی از پروژه‌های سنگین را مدیریت کند.

کلیدی‌ترین بخش برد، تراشه ATmega2560 است که با فرکانس کاری 16MHz بر پایه کریستال خارجی ثبات خوبی در اجرای کدها و ارتباط با بخش‌های جانبی دارد.

2. تعداد و نوع پین‌های ورودی/خروجی

یکی از بارزترین ویژگی‌های Arduino Mega2560 R3، تعداد بالای پین‌های ورودی و خروجی دیجیتال و آنالوگ است:

• تعداد 54 پین دیجیتال (Digital I/O) که 15 عدد از آنها قابلیت PWM دارند (برای کنترل سرعت موتور یا میزان روشنایی LED)
• تعداد 16 ورودی آنالوگ که برای خواندن داده‌ی سنسورها یا مدارات متغیر کاربرد دارد.
• رابط‌های ارتباطی I2C، SPI، و تعداد چهار پورت UART سخت‌افزاری برای ارتباط سریال با ماژول‌ها و میکروکنترلرهای دیگر

این امکانات، Arduino Mega2560 R3 را مناسب پروژه‌هایی با حجم داده یا گسترش بالا می‌کند.

3. حافظه، پردازنده و توان پردازشی

پردازنده یا همان CPU این برد، ATmega2560 است که یک میکروکنترلر 8 بیتی محسوب می‌شود.

• ظرفیت حافظه برنامه (Flash)، برابر 256KB است که به شما اجازه اجرای پروژه‌های با حجم کد گسترده را می‌دهد (تقریباً 8KB از این فضا به بوت‌لودر اختصاص یافته)
• حافظه SRAM داخلی برابر 8KB است و برای نگهداری متغیرهای موقت و داده‌های فرآیند اجرا به کار می‌رود
• حافظه EEPROM معادل 4KB است که قابلیت ذخیره تنظیمات و داد‌ه‌های مهم را به صورت غیرفرار (پس از خاموش شدن) فراهم می‌کند

فرکانس کاری CPU برابر 16MHz است و همین فرکانس اجازه اجرای سریع الگوریتم‌ها، پردازش داده‌های سنسورها و مدیریت ارتباطات سریال را بدون مشکل می‌دهد.

4. ولتاژ تغذیه

برد قابلیت تغذیه از طریق کانکتور USB یا آداپتور DC را دارد.

• ولتاژ کاری مدار 5V است
• بازه ولتاژ ورودی توصیه شده بین 7 تا 12V می‌باشد
• هر پین ورودی/خروجی دیجیتال، در حالت نرمال تا 20mA و حداکثر تا 40mA توان عبور جریان را دارد

این مشخصات اجازه می‌دهد بدون نگرانی از آسیب قطعات مختلف بتوان انواع خروجی‌ها و ورودی‌ها را به برد متصل کرد.

5. ویژگی‌های فیزیکی و ابعاد برد

Arduino Mega2560 R3 با ابعادی برابر با طول 101.5mm و عرض 53.3mm طراحی شده و به نسبت بردهای Arduino UNO یا Nano فضای بیشتری برای جانمایی سنسورها و ماژول‌ها در اختیار قرار می‌دهد.

وزن برد حدود 37g است و سطح برد طوری جانمایی شده تا اتصال شیلدهای اکستنشن و کنترلرهای متفرقه به‌سادگی صورت گیرد.

6. اتصالات و سوکت‌ها

برد Mega2560 R3 دارای:

• یک پورت USB Type-B برای ارتباط با کامپیوتر (جهت پروگرام و مانیتورینگ)
• یک سوکت تغذیه DC
• سوکت‌های female مخصوص ورودی / خروجی که اتصال انواع وایر و بردبورد را ممکن می‌سازد
• هدرهای ICSP جهت پروگرام مستقیم میکروکنترلر یا چیپ ارتباط USB-to-Serial (در صورت نیاز تخصصی)
• پین‌های ریست، ولتاژ مرجع (AREF)، تغذیه 3.3V و Ground (GND)
• پایه‌های ویژه برای اتصال نمایشگرهای گرافیکی، پنل لمسی، موتور سروو و انواع شیلدهای متفرقه

7. جدول پارامترهای فنی Arduino Mega2560 R3

پارامتر	مقدار و توضیح
MCU (پردازنده)	ATmega2560, معماری AVR, فرکانس 16MHz
Flash	256KB (8KB از آن مخصوص بوت‌لودر)
SRAM	8KB
EEPROM	4KB
ولتاژ کاری	5V DC
ولتاژ ورودی (پیشنهادی)	7V تا 12V
ولتاژ ورودی (مطلق)	6V تا 20V
پورت USB	Type-B
تعداد پین دیجیتال I/O	54
تعداد PWM	15
تعداد آنالوگ	16
تعداد UART	4
پشتیبانی I2C, SPI	دارد
حداکثر جریان پین	20mA (نرمال), 40mA (حداکثر لحظه‌ای)
حداکثر جریان کل برد	500mA از طریق USB
ابعاد برد	101.5mm x 53.3mm
وزن برد	حدود 37g
دمای کاری	0°C تا 70°C
رگولاتور داخلی	دارد (5V,3.3V)
سیستم بوت‌لودر	Arduino Bootloader Open Source



8. قابلیت‌های ارتباطی و توسعه نرم‌افزاری

برد Arduino Mega2560 R3 با محیط Arduino IDE به صورت کامل سازگار است و برنامه‌نویسی آن به کمک زبان ++C و Cانجام می‌شود. کاربرد چهار عدد UART سخت‌افزاری باعث می‌شود بتوان همزمان با چند ماژول سریال (مانند GSM، GPS، RFID و…) ارتباط داشت بدون نیاز به پیاده‌سازی سریال نرم‌افزاری که منابع پردازشی اضافه را مصرف کند.

علاوه بر قابلیت ارتباط با سنسورهای دیجیتال و آنالوگ (مانند دما، رطوبت، گاز، فاصله)، امکان اتصال انواع نمایشگر LCD، ماژول رله، شتاب‌سنج، ژیروسکوپ و… نیز وجود دارد.

کتابخانه‌های رسمی Arduino و سایر توسعه‌دهندگان در تمامی پلتفرم‌های مطرح (ویندوز، مک، لینوکس) در دسترس است و نیاز به هیچ سخت‌افزار خاصی برای استفاده از برد Mega2560 نمی‌باشد.

9. مقایسه با سایر بردهای خانواده Arduino

برای مهندسان و اساتیدی که به دنبال مقایسه جزئیات برد Mega2560 R3 با دیگر محصولات خانواده آردوینو هستند، جدول زیر ارائه می‌شود:

مدل	میکروکنترلر	حافظه برنامه (Flash)	پین دیجیتال-ورودی	PWM	آنالوگ
Arduino UNO R3	ATmega328P	32KB	14	6	6
Arduino Mega2560 R3	ATmega2560	256KB	54	15	16
Arduino Nano	ATmega328P	32KB	14	6	8
Arduino Due	ATSAM3X8E	512KB	54	15	12

این داده‌ها نشان می‌دهد که اگر به تعداد زیادی پین یا فضای حافظه بالا نیاز داشته باشید، Mega2560 R3 بهترین گزینه در خانواده آردوینو برای شماست.

10. کاربردهای عملی و پروژه‌های پیشنهادی

از جمله زمینه‌های استفاده کاربردی برد Arduino Mega2560 R3 می‌توان به موارد زیر اشاره نمود:

• ربات‌ها با چندین موتور و سنسور
• سیستم‌های داده‌برداری و مانیتورینگ صنعتی با چند ورودی و خروجی همزمان
• ساخت برد کنترلی CNC و چاپگرهای سه‌بعدی
• پردازش داده‌های حسگرهای محیط و ارسال آن به سیستم‌های بالاتر
• آموزش مفاهیم الکترونیک و برنامه‌نویسی میکروکنترلرهای AVR در دانشگاه‌ها
• نمونه‌سازی تجهیزات هوشمند و اینترنت اشیا با نیاز به چند رابط ارتباطی

برد قابلیت توسعه ترکیبی با انواع شیلد شبکه (Ethernet Shield)، نمایشگرهای لمسی، ماژول‌های WIFI, Bluetooth و سیستم‌های بی‌سیم دیگر را داراست.

11. نصب درایور و نکات راه‌اندازی اولیه

در نسخه‌های R3 معمولاً برای ارتباط با کامپیوتر از IC ATmega16U2 به جای FT232 یا CH340 استفاده شده که باعث می‌شود اغلب سیستم‌عامل‌ها آن را بدون نیاز به نصب درایور شناسایی کنند. با این حال، در برخی مدل‌های متفرقه (Clone) ممکن است به درایور CH340 نیاز باشد که به راحتی قابل نصب و دانلود است.

پس از اتصال به USB و شناسایی پورت توسط ویندوز یا سیستم‌عامل مدنظر، برنامه‌های نوشته شده توسط کاربر به سادگی از طریق Arduino IDE روی برد بارگذاری و اجرا می‌شوند.

12. جمع‌بندی و نتیجه‌گیری تخصصی

Arduino Mega2560 R3 با امکانات سخت‌افزاری گسترده و پشتیبانی نرم‌افزاری عالی یکی از گزینه‌های برتر برای پروژه‌های مهندسی، آموزشی و حرفه‌ای محسوب می‌شود. بهره‌گیری از میکروکنترلر ATmega2560 (فرکانس 16MHz)، حافظه بزرگ و تعداد بالای پین‌های دیجیتال و آنالوگ، به کاربران اجازه می‌دهد حتی پروژه‌های پیچیده و پیشرفته را بدون نگرانی از کمبود منابع اجرا کنند.

این برد برای کاربرانی که طراحی‌های چند لایه، اتصال شیلدهای مختلف و کار با ماژول‌های متعدد را در برنامه دارند، انتخاب ایده‌آل بوده و به راحتی می‌توان آن را با سیستم‌های دیگر یکپارچه و توسعه داد.
