آردوینو نانو Arduino Nano CH340

معرفی فنی برد Arduino Nano CH340 Mini USB

برد Arduino Nano CH340 ترکیبی از ابعاد کوچک، کارایی مناسب و نصب راحت است که آن را در پروژه‌های مختلف کنترل، اتوماسیون، نمونه‌سازی و آموزشی تبدیل به گزینه‌ای استاندارد کرده است. استفاده از تراشه مبدل USB به سریال CH340 و همچنین درگاه Mini USB در این برد، بدنه‌ای جمع‌وجور با قابلیت‌های ارتباطی کامل ایجاد کرده است. نصب مستقیم روی بردبرد (Breadboard)، مصرف انرژی پایین و سازگاری کامل با Arduino IDE از دیگر ویژگی‌های کلیدی این برد محسوب می‌شود.

معماری سخت‌افزاری و ساختار فیزیکی

در قلب این برد، میکروکنترلر ATmega328P با معماری AVR هشت‌بیتی و سرعت کلاک 16MHz واقع شده است. برخلاف مدل‌هایی که از FT232RL برای تبدیل USB به UART استفاده می‌کنند، Nano CH340 مجهز به تراشه CH340G برای انجام همین وظیفه است. این انتخاب، ضمن حفظ کیفیت عملکرد، منجر به کاهش هزینه تولید شده بدون اینکه در کارایی تفاوتی ایجاد کند.

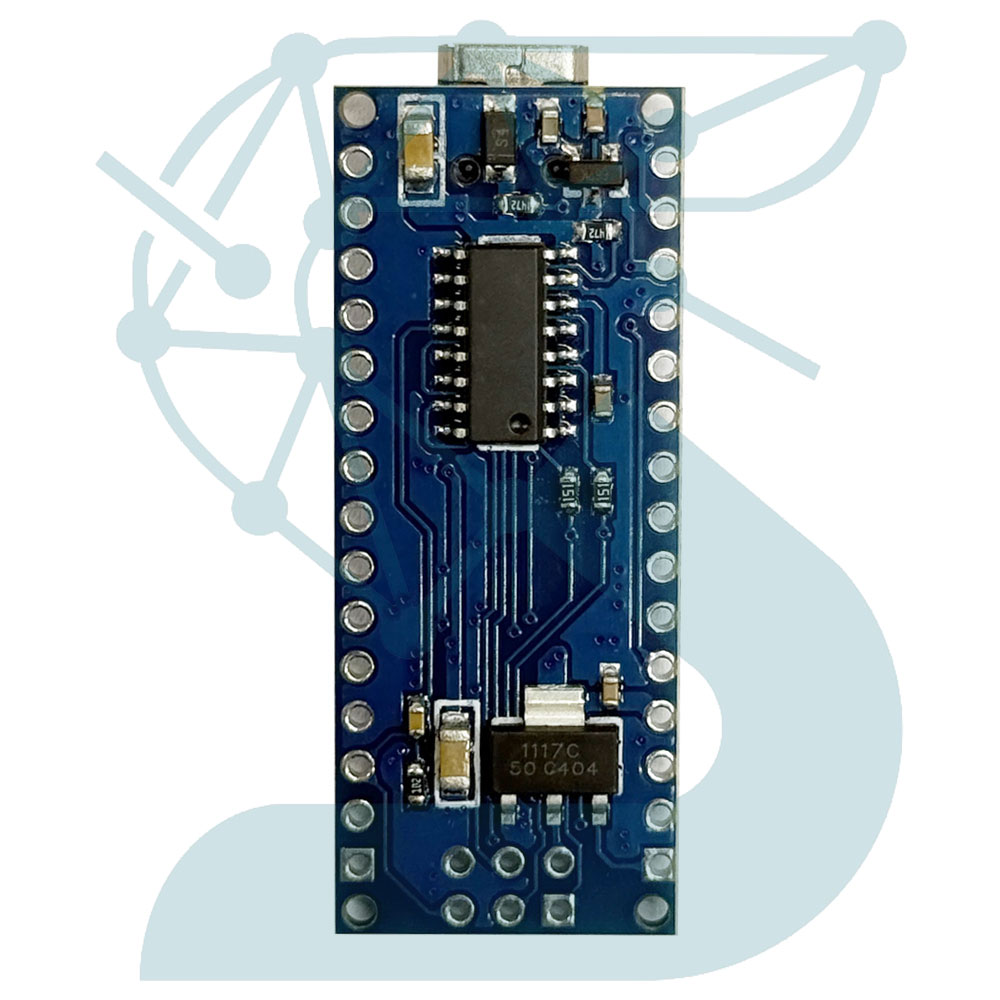

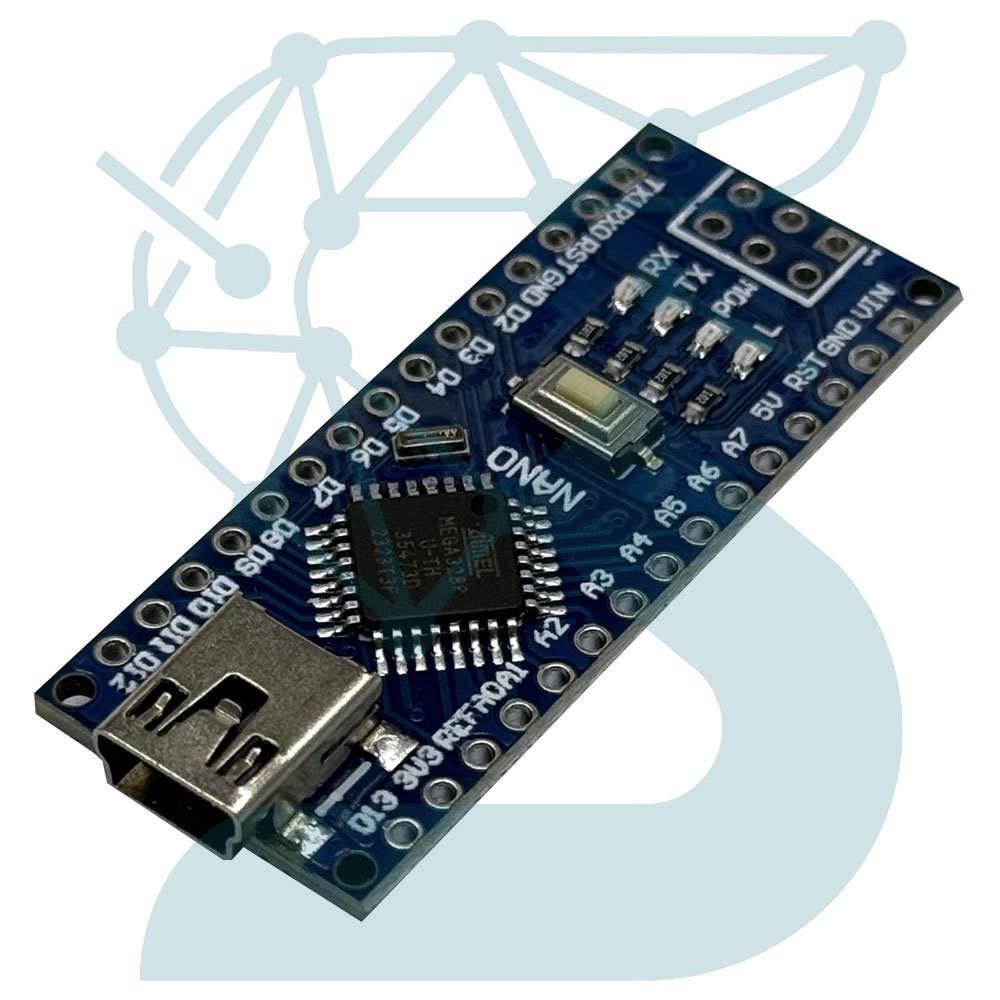

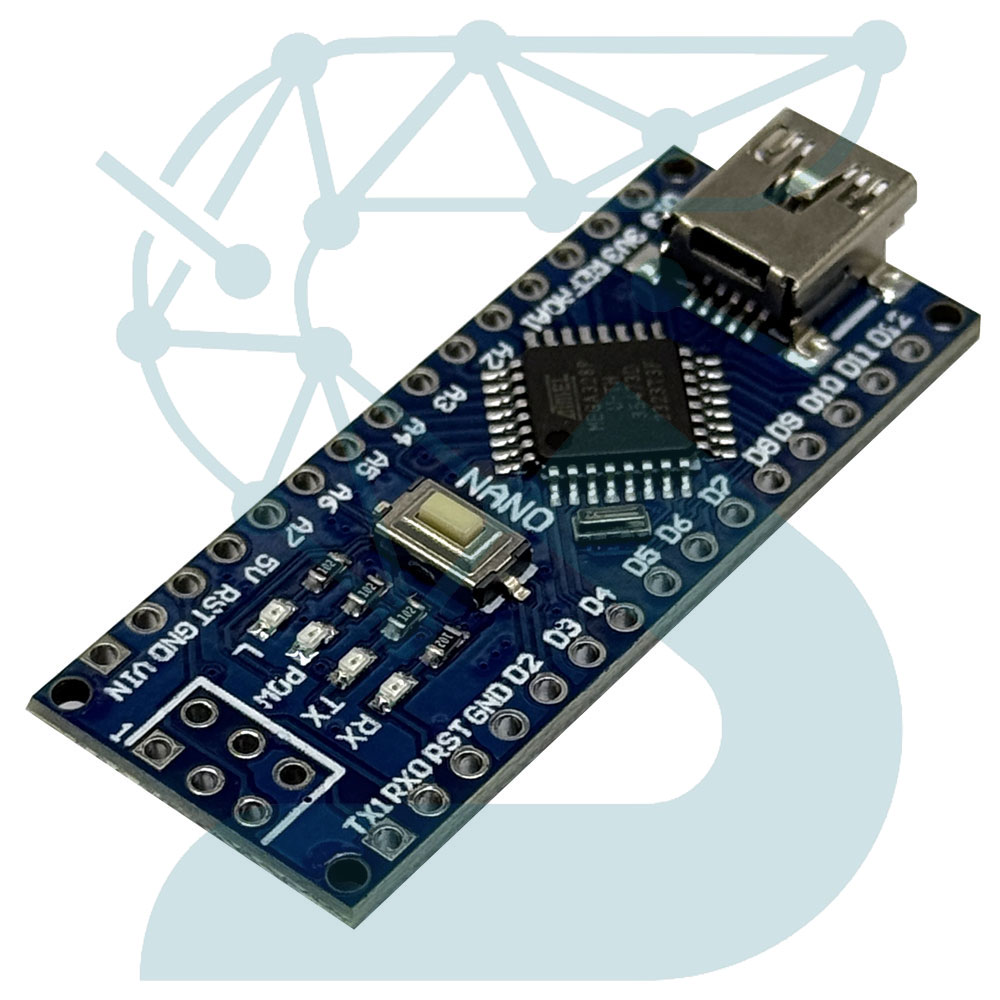

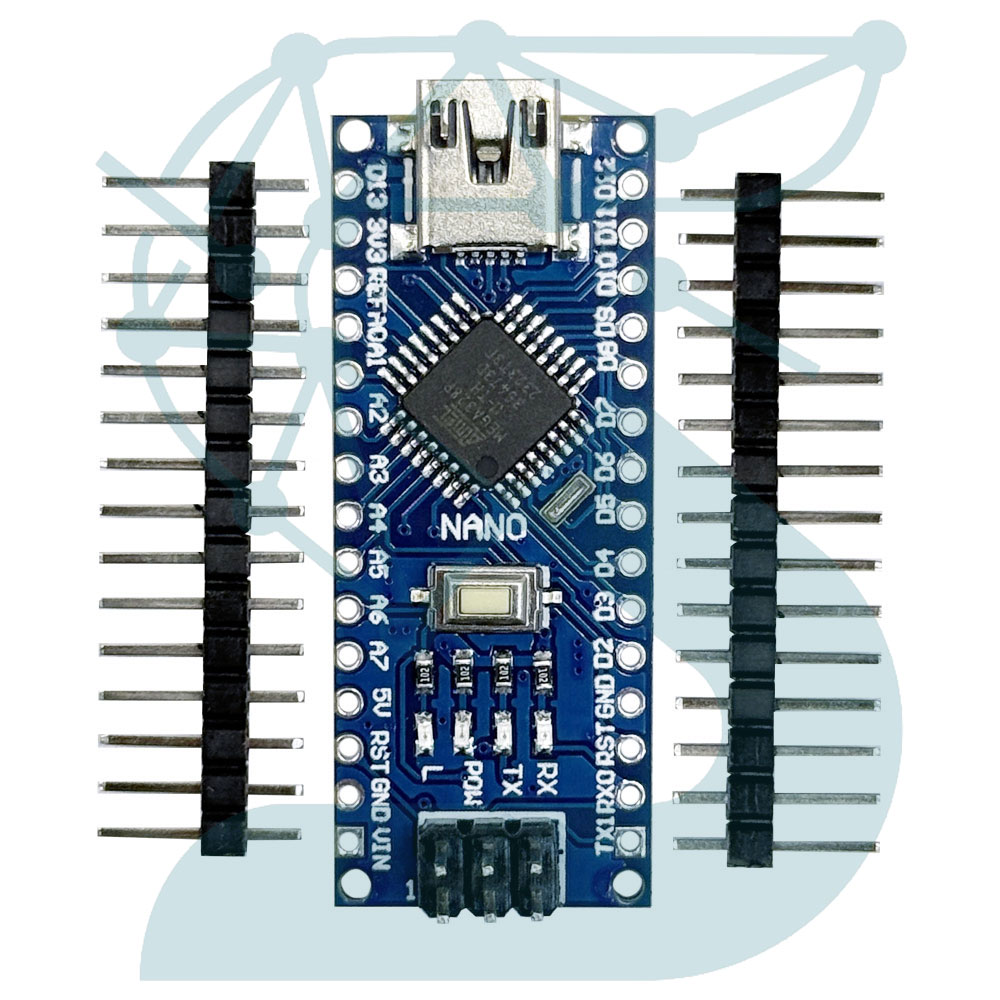

برد Nano CH340 با فرم مستطیلی، طول تقریبی 45mm، عرض 18mm و ضخامت زیر 8mm ساخته شده، و تنها حدود 7g وزن دارد. محل قرارگیری پورت Mini USB در لبه برد باعث دسترسی آسان و اتصال مطمئن می‌شود. ردیف پین‌های دو طرف برد، نصب برد روی بردبرد و اتصال مستقیم انواع قطعات را ممکن ساخته‌اند.

جدول پارامترهای سخت‌افزاری Arduino Nano CH340

نحوه راه‌اندازی و برنامه‌نویسی

پس از اتصال برد از طریق کابل Mini USB به رایانه، توجه به نصب موفق درایور CH340 اهمیت دارد.

این درایور باید پیش از شناسایی صحیح برد توسط سیستم عامل نصب باشد. پس از نصب، برد با عنوان Arduino Nano در قسمت ابزارها (Tools) نرم‌افزار Arduino IDE نمایش داده می‌شود. سپس باید نوع پردازنده (ATmega328P) و بوت‌لودر صحیح را انتخاب کنید (new bootloader یا old bootloader با توجه به نسخه فریمور برد).

گام‌های عملیاتی:

1. نصب درایور CH340 (ویندوز، مک، لینوکس)
2. اتصال برد با کابل Mini USB
3. انتخاب برد Arduino Nano و پورت سریال صحیح در IDE
4. انتخاب بوت‌لودر صحیح
5. آپلود برنامه و اجرای پروژه مطابق با فایل راهنما

برد دارای کلید Reset است که به کاربر اجازه می‌دهد اجرای برنامه را هر زمان که لازم بود، ریست کند.

سازگاری نرم‌افزاری و کتابخانه‌ها

این برد هم از لحاظ توابع نرم‌افزاری (digitalRead، digitalWrite، analogRead و غیره) و هم از حیث پشتیبانی کتابخانه‌ها تفاوتی با Arduino Uno یا Nano نسخه FTDI ندارد.

اکثر کتابخانه‌ها و پروژه‌های مرسوم Arduino بدون هیچ تغییر یا کد اضافه‌ای روی آن قابل استفاده هستند؛ از جمله کتابخانه‌های ارتباطات (Serial, Wire, SPI)، کنترل سنسور، نمایشگر گرافیکی، کنترل موتور و بسیاری دیگر.

عملکردها و کاربردهای رایج

برد Nano CH340 گزینه‌ای استاندارد برای انواع پروژه‌هاست، مانند:

• ساخت و نمونه‌سازی انواع واسط سنسور و دیتالاگر
• پروژه‌های رباتیک سبک
• ساخت ابزارهای آزمایشگاهی و پژوهشی
• آموزش مبانی الکترونیک و میکروکنترلر
• پیاده‌سازی کنترل پنل سفارشی
• ارتباط بین ماژول‌ها، ارسال داده به رایانه و بالعکس
• ساخت ابزارهای اتوماسیون سبک و نمونه اولیه محصول

این برد به علت ابعاد کوچک، امکان کار با انواع بردبرد و فضای محدود، نصب دائمی یا موقت را بدون نیاز به لحیم‌کاری مجدد فراهم می‌کند.

مصرف پایین انرژی باعث می‌شود برای پروژه‌های با باتری یا منبع تغذیه پرتابل بسیار کاربردی باشد.

تفاوت و مزیت نسبت به مدل‌های مشابه

فرق اصلی CH340 با مدل FT232RL یا ATmega16U2 فقط در تراشه مبدل USB به سریال است:

• قابلیت‌ها، پایه‌ها و عملکرد کلی کاملاً برابر.
• Nano CH340 به لحاظ هزینه پایین‌تر عرضه می‌شود.
• عملکرد نرم‌افزاری و پایداری در پروژه‌های عادی هیچ تفاوت فنی یا عملی‌ای ندارد.
• فقط باید درایور CH340 به صورت دستی نصب شود تا توسط سیستم عامل شناسایی گردد.

مقایسه با سایر بردهای Arduino (ابعاد و قابلیت نصب)

از نظر نصب سریع و تعداد پایه‌ها، Nano نسبت به مدل Uno یا Mega مناسب‌تر است و برای پروژه‌های آموزشی و تست سریع ایده‌آل تلقی می‌شود.

نکات عملی و ایمنی

• ولتاژ ورودی از پایه VIN نباید بیش از 9 ولت باشد.
• از اتصال کوتاه در پایه‌های نزدیک به هم حتماً جلوگیری شود.
• از کابل Mini USB با کیفیت برای ارتباط مطمئن بهره بگیرید.
• برای پروژه‌های پرمصرف، از تغذیه خارجی مستقل در کنار استفاده از USB بهره ببرید.
• پایه Reset قابل استفاده برای ریست نرم‌افزاری در چرخه برنامه و عیب‌یابی است.

دوام، پایداری و شرایط کارکرد

• برد Nano CH340 می‌تواند با ولتاژ استاندارد ۵ ولت راه‌اندازی شود و تا محدوده دمایی ۰ تا ۷۰ درجه سانتی‌گراد عملکرد مطلوب ارائه دهد.
• رگولاتور ولتاژ داخلی تا 9 ولت ورودی را مدیریت می‌کند و توصیه می‌شود درصورت تغذیه دائم، بالاتر از ۹ ولت استفاده نشود تا برد گرم نشود.
• مصرف پایین برد و وزن کم، استفاده آن در سیستم‌های قابل حمل و کاربردهای آزمایشگاهی را تسهیل می‌کند.

جمع‌بندی تخصصی

برد Arduino Nano CH340 با پورت Mini USB، با ابعاد کوچک، طراحی مقاوم، پشتیبانی نرم‌افزاری کامل و قابلیت نصب ساده روی بردبرد یک راهکار عملی و ملموس خواهد بود برای افرادی که آموزش، توسعه محصول اولیه و یا نمونه‌سازی انجام می‌دهند.

استفاده از تراشه CH340 برای تامین ارتباط USB به سریال هیچ تفاوت قابل توجه عملی‌ای با مدل‌های قبلی ایجاد نمی‌کند و تنها کافی است درایور مربوط را نصب کنید.

در صورتی که قصد توسعه سیستم مبتنی بر میکروکنترلر داشته باشید و کمترین فضا و هزینه برایتان مهم است، Nano CH340 یک گزینه کاملاً استاندارد و قابل اتکاست.

قابلیت استفاده از اکثر کتابخانه‌ها و پروژه‌های آماده Arduino، مقاومت مناسب سخت‌افزاری و دوام در مولفه‌های فیزیکی، استفاده روزمره‌ی این برد را بدون دغدغه تضمین می‌کند.
