آردوینو نانو تایپ سی – Arduino Nano Type C

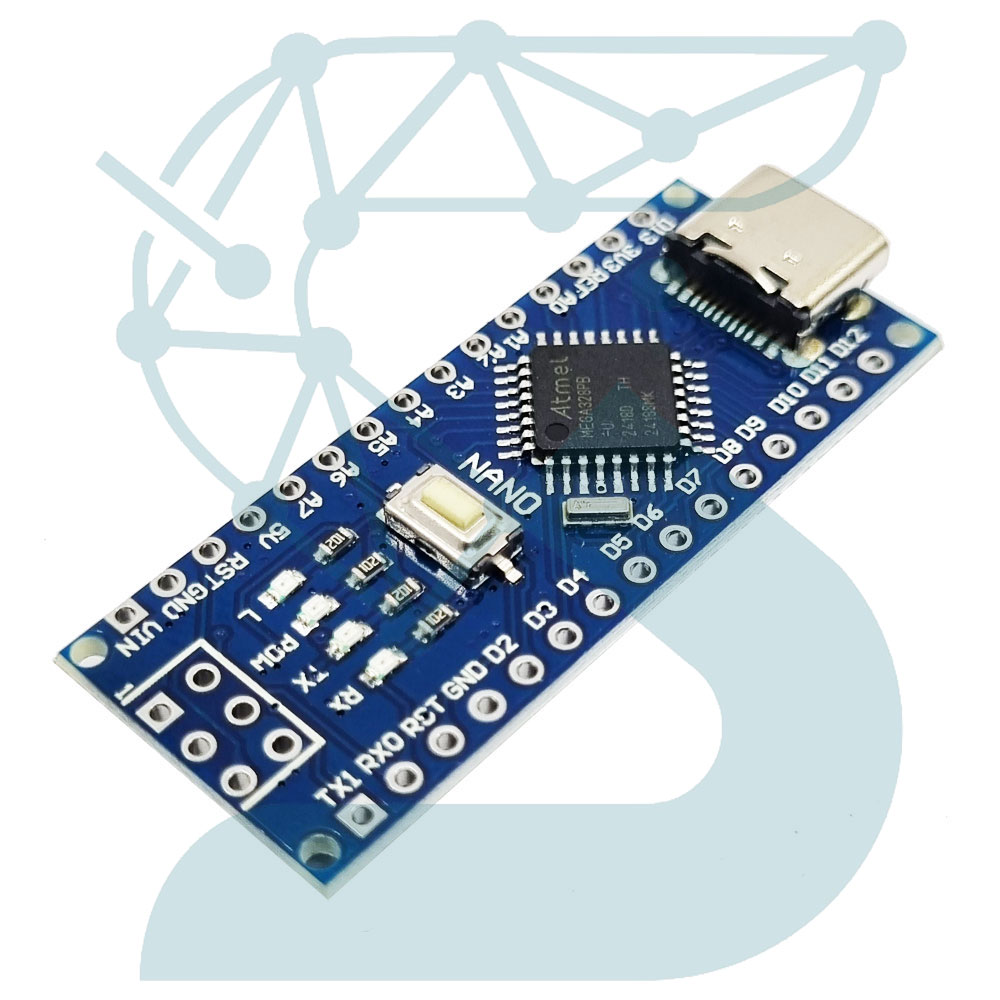

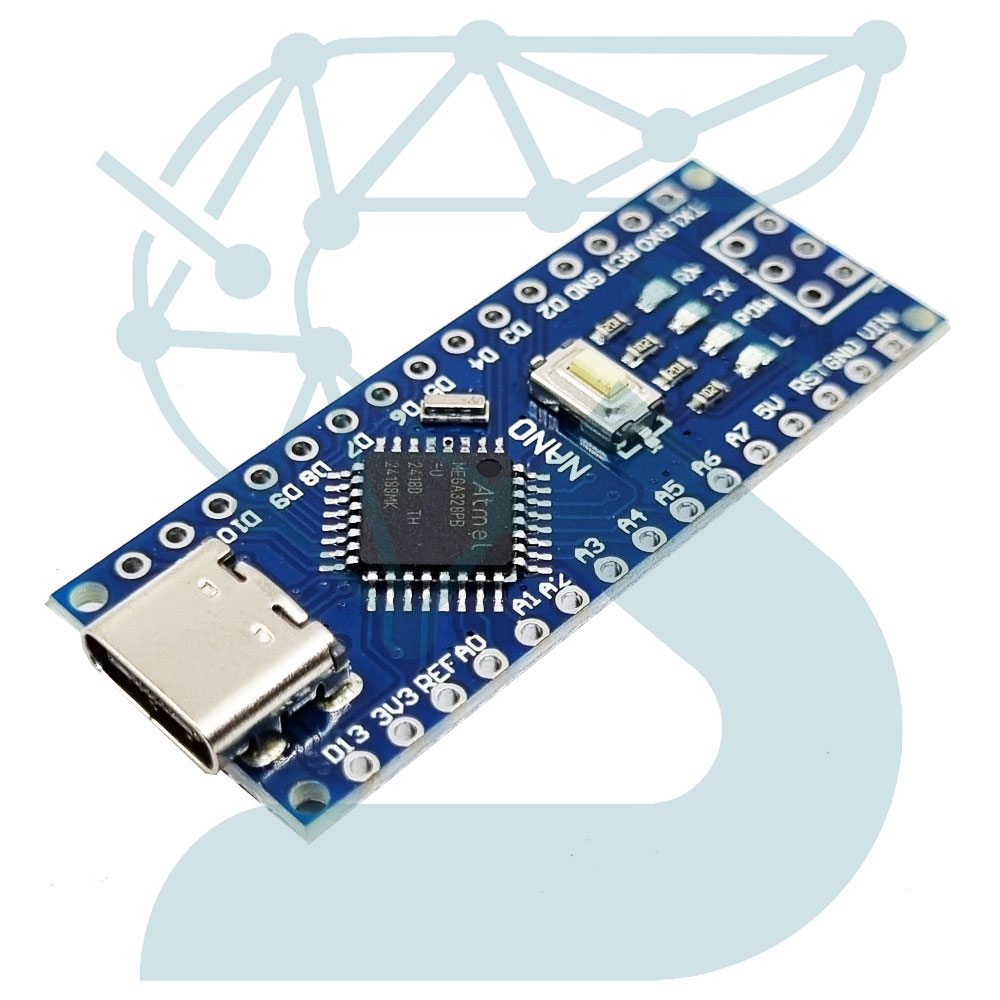

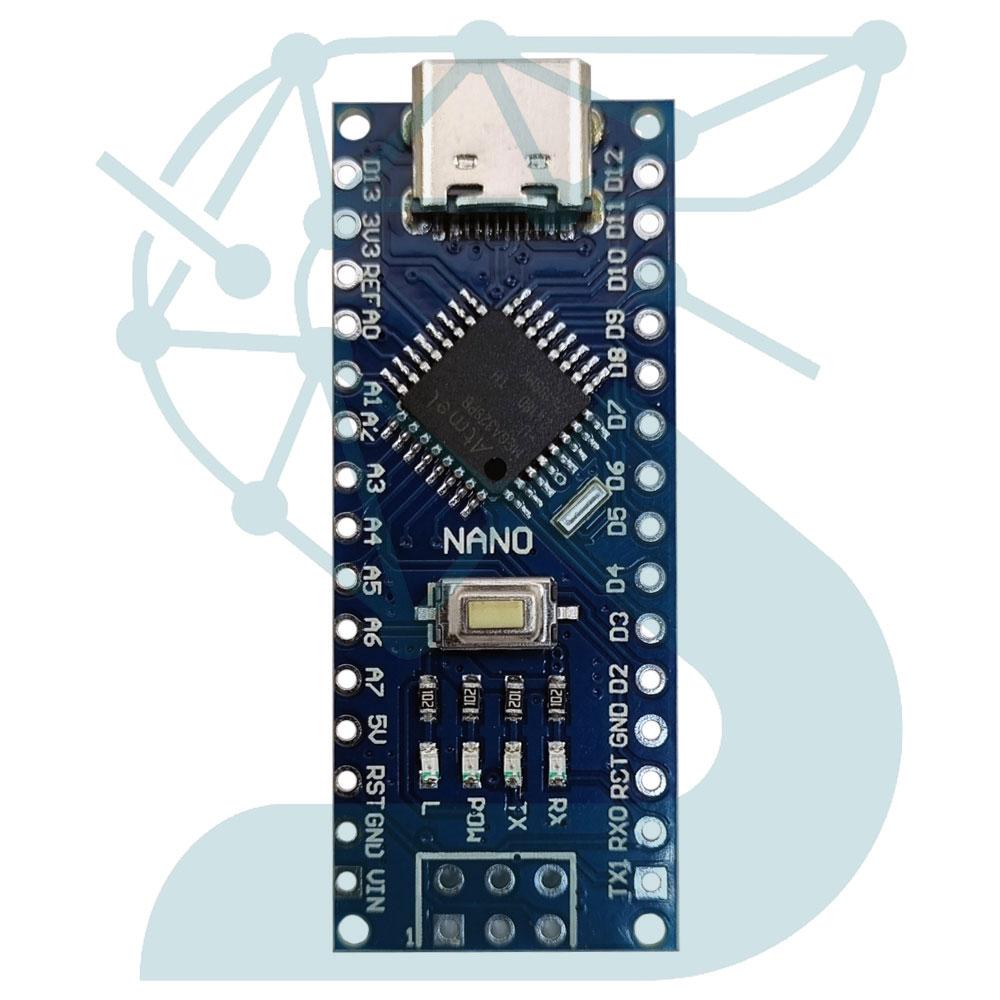

معرفی برد Arduino Nano CH340 با پورت Type-C

برد Arduino Nano CH340 با پورت Type-C یکی از محصولات پرکاربرد در حوزه توسعه، آموزش و تست الکترونیکی به شمار می‌آید. این برد به لطف ابعاد کوچک، مصرف پایین انرژی و سهولت استفاده در پروژه‌های نمونه‌سازی و تولیدی، مورد توجه متخصصان، دانشجویان و علاقمندان دنیای میکروکنترلرها قرار گرفته است.

ترکیب تراشه CH340 به عنوان درایور USB به Serial و پورت مدرن Type-C، ارتباط پایدار، انتقال داده آسان و پشتیبانی گسترده سیستم‌های جدید را به همراه دارد. در ادامه به توضیح کامل هر بخش، قابلیت‌ها، معماری فنی، جدول پارامترها و نکات مهم خواهید پرداخت.

معماری فنی و ساختار کل برد

میکروکنترلر مرکزی

برد Arduino Nano Type-C بر مبنای میکروکنترلر ATmega328P (با معماری AVR هشت‌بیتی) راه‌اندازی می‌شود. این میکروکنترلر با سرعت کاری 16MHz، تجربه‌ای روان و قابل اطمینان در پردازش‌های عمومی مدارهای دیجیتال ارائه می‌دهد.

مدار ارتباطی USB

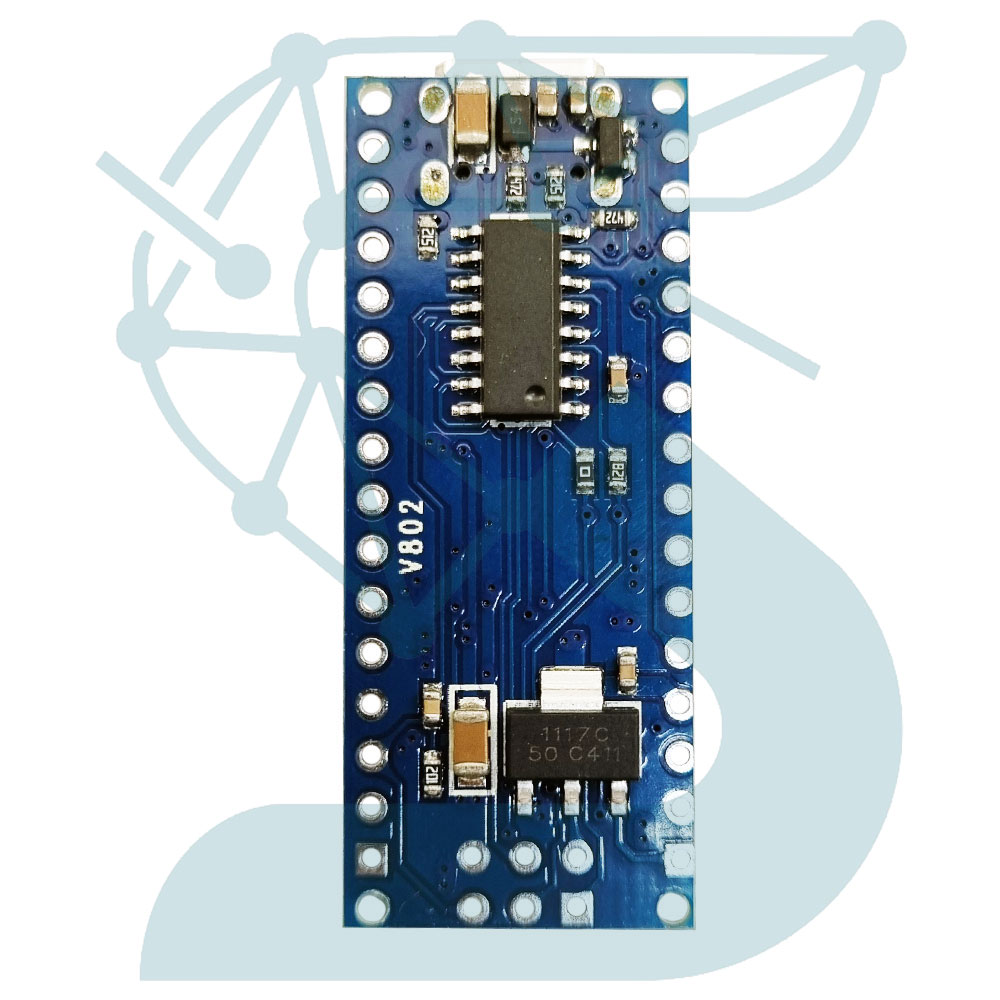

به جای تراشه FT232RL یا ATmega16U2 که در برخی بردها برای تبدیل USB به سریال به کار می‌روند، در این مدل از تراشه CH340G بهره گرفته می‌شود. این تراشه وظیفه ارتباط بین کامپیوتر و برد را بر عهده دارد، داده‌ها را به صورت پایدار انتقال داده و نصب آن با درایور اختصاصی CH340 تکمیل می‌شود.

ویژگی مهم ارتباطی: سوکت Type-C

سوکت Type-C نه تنها ظرفیت انتقال انرژی و داده بهتر نسبت به Micro-USB و Mini-USB دارد، بلکه سازگاری با کابل‌های جدید، پایداری مکانیکی بیشتر و سهولت در اتصال و جداسازی را به برد اضافه می‌کند. همچنین امکان برق‌رسانی با حداکثر جریان استاندارد USB-C را دارد.

جدول پارامترهای سخت‌افزاری Arduino Nano CH340 Type-C

پارامتر	مقدار / توضیحات
میکروکنترلر	ATmega328P
معماری	AVR (8-bit)
سرعت پردازنده	16MHz
حافظه فلش	32KB (0.5KB برای Bootloader)
حافظه SRAM	2KB
حافظه EEPROM	1KB
ورودی/خروجی دیجیتال	14 پین (6 تای آن PWM)
ورودی آنالوگ	8 پین (A0 تا A7)
ولتاژ کاری	5V
ولتاژ ورودی (VIN)	6V تا 12V
جریان خروجی هر پین	حداکثر 40mA (توصیه شده 20mA)
جریان مصرفی کلی برد	بین 15mA تا 30mA
پورت ارتباطی USB	Type-C
چیپ مبدل USB به سریال	CH340G
رابط‌های ارتباطی	UART, I2C, SPI
رگولاتور ولتاژ	AMS1117 یا مشابه
ابعاد برد	45mm × 18mm × 7mm
وزن	حدود 7 گرم
دمای عملیاتی	0 تا 70 درجه سانتی‌گراد
قابلیت نصب روی بردبرد	دارد
پشتیبانی توسط Arduino IDE	کامل



قابلیت‌ها و عملکرد تخصصی

ابعاد جمع و جور

این برد با اندازه 45 میلی‌متر در 18 میلی‌متر و ضخامت کمتر از 8 میلی‌متر، مناسب پروژه‌هایی است که نیاز به اشغال فضای کم دارند. این ابعاد باعث می‌شود برد را مستقیما روی بردبردهای استاندارد قرار دهید؛ بدون نیاز به لحیم‌کاری اضافی یا اسلات‌های خاص، تست سریع و راه‌اندازی اولیه ممکن می‌شود.

پردازش و حافظه

استفاده از ATmega328P با فرکانس 16MHz و 32KB حافظه فلش برنامه، عملا برای اغلب پروژه‌های اتوماسیون، داده‌برداری، کنترل موتورها، خواندن سنسورها و نمونه‌سازی ماژول‌ها کافیست. 2KB حافظه SRAM و 1KB EEPROM نیز امکان ذخیره موقت داده‌ها، متغیرهای برنامه و اطلاعاتی چون کالیبراسیون سنسورها را فراهم می‌کند.

ورودی و خروجی‌های دیجیتال و آنالوگ

برد دارای 14 پین دیجیتال (D0 تا D13) است که 6 عدد از آن‌ها قابلیت PWM دارند، همچنین 8 پین آنالوگ (A0 تا A7) در اختیار کاربر است که برای خواندن سیگنال سنسورها، ولتاژها یا مقادیر مشابه کاربرد دارند.

پایداری ولتاژ و مدار تغذیه

شما می‌توانید برد را یا از طریق پورت Type-C (۵V) یا از طریق پایه VIN با ولتاژ 6 تا 12 ولت تغذیه کنید. این برد دارای رگولاتور ولتاژ داخلی مثل AMS1117 است که ولتاژهای ورودی را به ۵V تثبیت می‌کند تا مدارهای حساس آسیبی نبینند.(توصیه میشود ولتاژ ورودی VIN از 9 ولت تجاوز نکند)

ارتباط سریال، I2C، SPI

ارتباط آسان با ماژول‌ها و سنسورها از طریق UART، I2C (پایه‌های A4، A5) و SPI از جمله قابلیت‌های کلیدی این برد هستند. این ویژگی باعث می‌شود طیف وسیعی از قطعات جانبی، نمایشگرها، ماژول‌های ارتباطی و درایور موتورها مستقیما به Nano متصل شوند.

راه‌اندازی، نصب، برنامه‌نویسی و پشتیبانی نرم‌افزاری

نصب درایور CH340

برای استفاده صحیح از این برد، مهم است که قبل از برنامه‌ریزی، درایور CH340 را روی سیستم‌عامل خود نصب کنید. این درایور برای اغلب نسخه‌های ویندوز و لینوکس، به راحتی در دسترس است و با نصب آن، برد توسط Arduino IDE شناسایی می‌شود. پس از اتصال با کابل Type-C، برد را از مسیر Tools > Board روی Arduino Nano قرار داده و سریال پورت مناسب را انتخاب کنید.

عملکرد با Arduino IDE

این برد کاملاً با Arduino IDE هم‌خوانی دارد و با انتخاب مدل مناسب (Arduino Nano, ATmega328P)، تمام قابلیت‌ها فعال شده و دستورات استاندارد (digitalWrite, digitalRead, analogRead, analogWrite) اجرا می‌شوند.

پشتیبانی از Bootloader

برد دارای Bootloader مخصوص Arduino است که اجازه می‌دهد برنامه‌نویسی بر روی میکروکنترلر بدون نیاز به پروگرامر تخصصی انجام شود. فقط کافیست برنامه مورد نظر خود را در IDE باز کنید و آن را روی برد آپلود نمایید.

کاربردهای تخصصی برد Arduino Nano CH340 Type-C

• تست و نمونه‌سازی انواع مدارات دیجیتال و آنالوگ در آزمایشگاه یا محیط تولیدی
• کنترل سنسورها (دما، شتاب‌سنج، رطوبت، سنسور فلو و غبار و…) و ذخیره یا انتقال داده آن‌ها به PC
• طراحی و راه‌اندازی سیستم‌های ساده اتوماسیون خانگی و صنعتی سبک
• ماژول‌های کنترل از راه دور (مثلا ریموت بی‌سیم)
• پروژه‌های آموزشی دانشجویی و آموزشگاه‌های فنی
• ساخت دیتالاگرهای کوچک، تایمرها و شمارنده‌ها
• واسط ارتباط با ماژول‌های بلوتوث، Wi-Fi و سایر ماژول‌های سریالی
• ساخت ابزار تست جریان، ولتاژ و مقاومت در تجهیزات آزمایشگاهی سبک

مزایا و نقاط قوت مدل Type-C نسبت به مدل‌های قدیمی‌تر Nano

• پایداری اتصال: پورت Type-C نسبت به Micro یا Mini USB خرابی کمتری دارد و اتصال راحت‌تر و ایمن‌تری فراهم می‌کند.
• سازگاری با کابل‌های جدید: اکنون بسیاری از ابزارها و سیستم‌ها از USB Type-C استفاده می‌کنند، بنابراین حمل کابل و گم‌شدن انواع قبلی کمتر پیش می‌آید.
• کیفیت تغذیه: انتقال جریان کاملاً پایدار و استاندارد از طریق Type-C باعث عملکرد بهتر مدار در پروژه‌های طولانی‌مدت می‌شود.
• وزن و ابعاد: با وجود تمام امکانات، وزن و ابعاد Nano ثابت باقی مانده و ایده‌آل برای فضاهای فشرده است.
• ساده‌سازی طراحی: نصب روی breadboard یا داخل جعبه پروژه باعث حذف نیاز به لحیم‌کاری زیاد و صرفه‌جویی در زمان می‌شود.

تفاوت CH340 با FT232RL و تاثیر آن بر پروژه‌ها

بردهای Nano با FT232RL تعبیه شده‌اند نیز دقیقا همین امکانات ارتباطی را دارند، اما FT232RL نسبت به CH340 قیمت بالاتری دارد. CH340 عملکردی پایدار و کیفیت انتقال داده کاملاً هم‌ارز FTDI دارد و تنها کافی است درایور آن را نصب کنید.

این تفاوت صرفاً اقتصادی بوده و روی کارایی و سازگاری بی تاثیر است؛ تمامی آموزش‌ها و پروژه‌های مبتنی بر Nano به راحتی روی این ورژن قابل اجرا هستند.

مقایسه با سایر مدل‌های پرکاربرد Arduino

مدل برد	میکروکنترلر	پورت USB	ابعاد (mm)	تعداد I/O	حافظه فلش	قیمت تقریبی	قابلیت نصب
Nano CH340 Type-C	ATmega328P	Type-C	45×18	22	32KB	پایین‌تر	دارد
Nano CH340 Mini-USB	ATmega328P	Mini-USB	45×18	22	32KB	پایین	دارد
Uno R3	ATmega328P	Type-B	68×53	20	32KB	متوسط	ندارد
Mega2560	ATmega2560	Type-B	102×53	70	256KB	بالا	ندارد
Pro Mini	ATmega328P	ندارد	33×18	22	32KB	پایین‌ترین	دارد

برد Nano CH340 Type-C بهترین انتخاب برای پروژه‌هایی است که هم به صرفه‌جویی فضا و هم به سهولت تامین نیاز دارند.

نکات ایمنی و توصیه‌های عملیاتی

• تغذیه برد فقط باید از طریق پورت Type-C یا پایه VIN با حداکثر ولتاژ 9V انجام شود.
• استفاده از کابل دیتا Type-C برای جلوگیری از قطعی یا مشکل در اتصال توصیه می‌شود.
• هرگز دو منبع تغذیه را همزمان (USB و VIN) به برد وصل نکنید.
• جریان خروجی هر پین را محدود کنید تا باعث آسیب به پایه‌ها یا میکروکنترلر نشود.
• برد را دور از مایعات، شوک الکترواستاتیک و دمای بالا نگه دارید.
• در پروژه‌هایی که مصرف بالا دارند، از تغذیه مستقل برای تجهیزات جانبی استفاده کنید.

جمع‌بندی تخصصی

برد Arduino Nano CH340 Type-C محصولی است با ابعاد کوچک، توان بالا و قابلیت نصب و راه‌اندازی سریع، که برای توسعه‌دهندگان حرفه‌ای و تازه‌کار، مهندسین، دانش پژوهان و علاقه‌مندان دنیای دیجیتال یک انتخاب قابل اتکا محسوب می‌شود. پشتیبانی کامل سخت‌افزاری و نرم‌افزاری در کنار سهولت تامین و قیمت مناسب، باعث شده این برد به‌عنوان گزینه‌ای عملیاتی و همیشگی در سطح جهانی باقی بماند. امکان استفاده از تمام کتابخانه‌ها و سورس‌کدهای موجود، کارکرد طولانی مدت، پایداری بالا و پورت رابط Type-C برای پروژه‌های امروزی مزیت‌های مهم این مدل‌اند.
