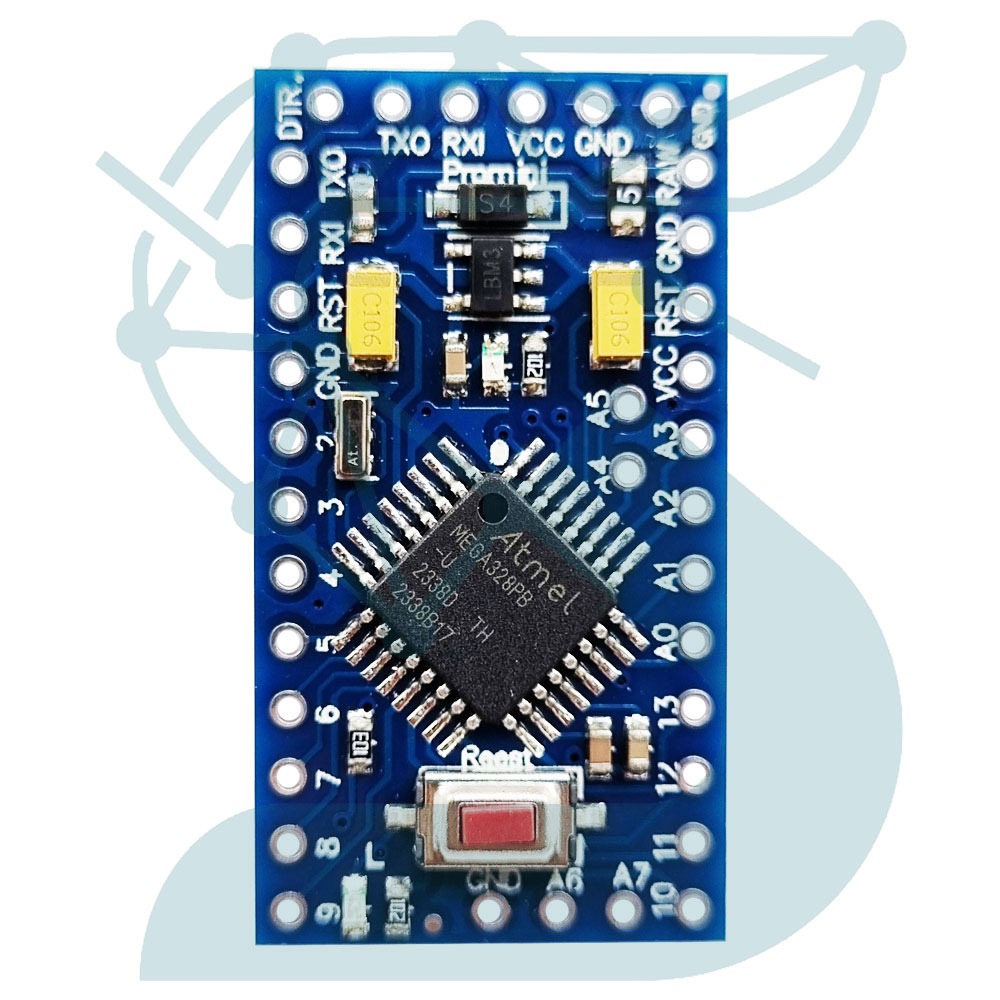

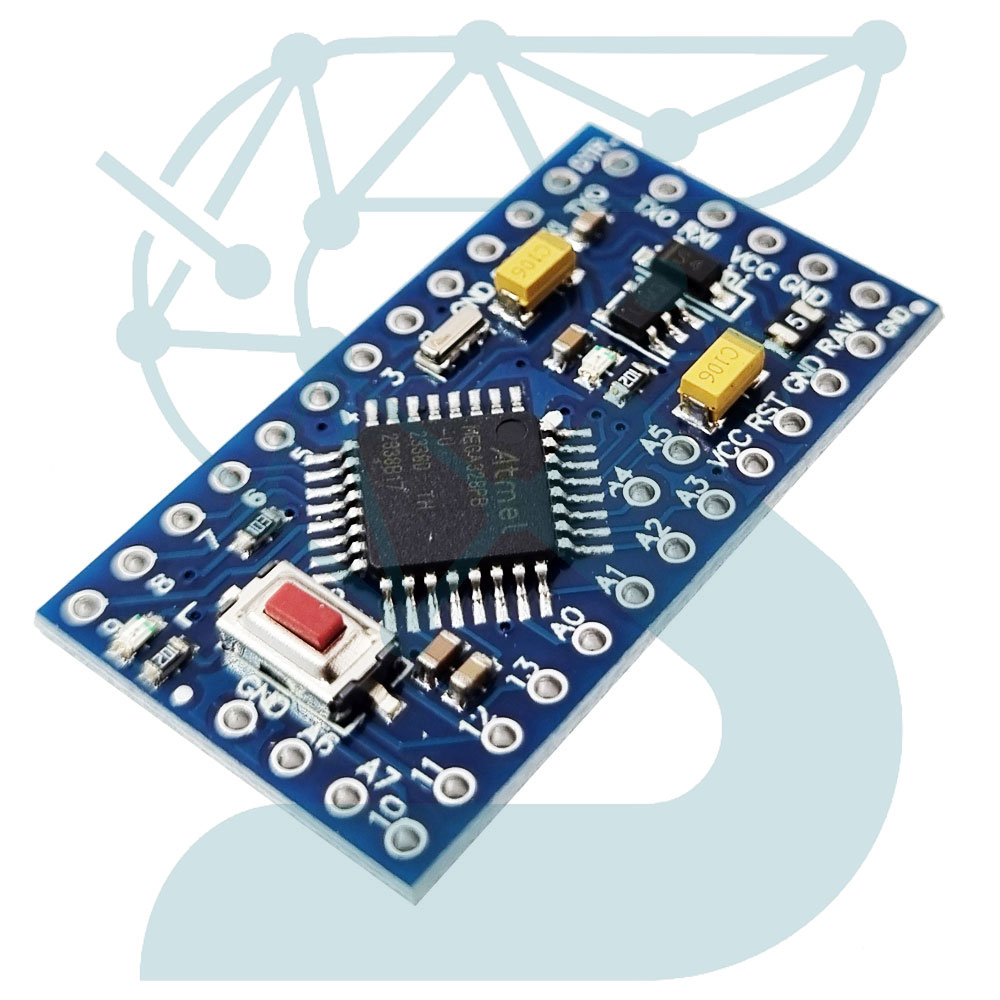

معرفی تخصصی برد Arduino Pro Mini 3.3V
برد Arduino Pro Mini 3.3V یکی از میکروکنترلرهای پرکاربرد در حوزه طراحی مدارهای دیجیتال، کنترلرها، هوشمندسازی و نمونه‌سازی پروژه‌های الکترونیکی محسوب می‌شود. این برد به واسطه‌ی ابعاد کوچک، مصرف توان پایین و قابلیت ادغام آسان در انواع پروژه‌ها، میان مهندسین الکترونیک و پژوهشگران محبوبیت زیادی یافته است. Arduino Pro Mini مدل 3.3V با تکیه بر میکروکنترلر ATmega328P و ولتاژ کاری ۳.۳ ولت گزینه‌ی مناسبی برای پروژه‌هایی است که به تغذیه ولتاژ پایین نیاز دارند.
معماری سخت‌افزاری و بررسی اجزا
میکروکنترلر اصلی
مرکز پردازش این برد، تراشه ATmega328P از خانواده AVR با معماری ۸ بیتی است که با وجود ابعاد کوچک، تمام امکانات لازم برای راه‌اندازی پروژه‌های متوسط و حتی پیشرفته را در اختیار می‌گذارد.
تفاوت انرژی و تغذیه با مدل‌های ۵ ولتی
یکی از تفاوت‌های اساسی پرو مینی ۳.۳ ولت در مقایسه با نسخه ۵ ولتی، سطح ولتاژ کاری آن است. این برد برای پروژه‌هایی که منبع تغذیه باتری ۳.۷V (مثل لیتیوم پلیمری)، یا مدارات با سنسورهای حساس به ۳.۳ ولت دارند، کاملاً مناسب است. این ویژگی باعث کاهش مصرف انرژی کل سیستم و امکان ادغام آن در پروژه‌های کم‌مصرف یا قابل حمل می‌شود.

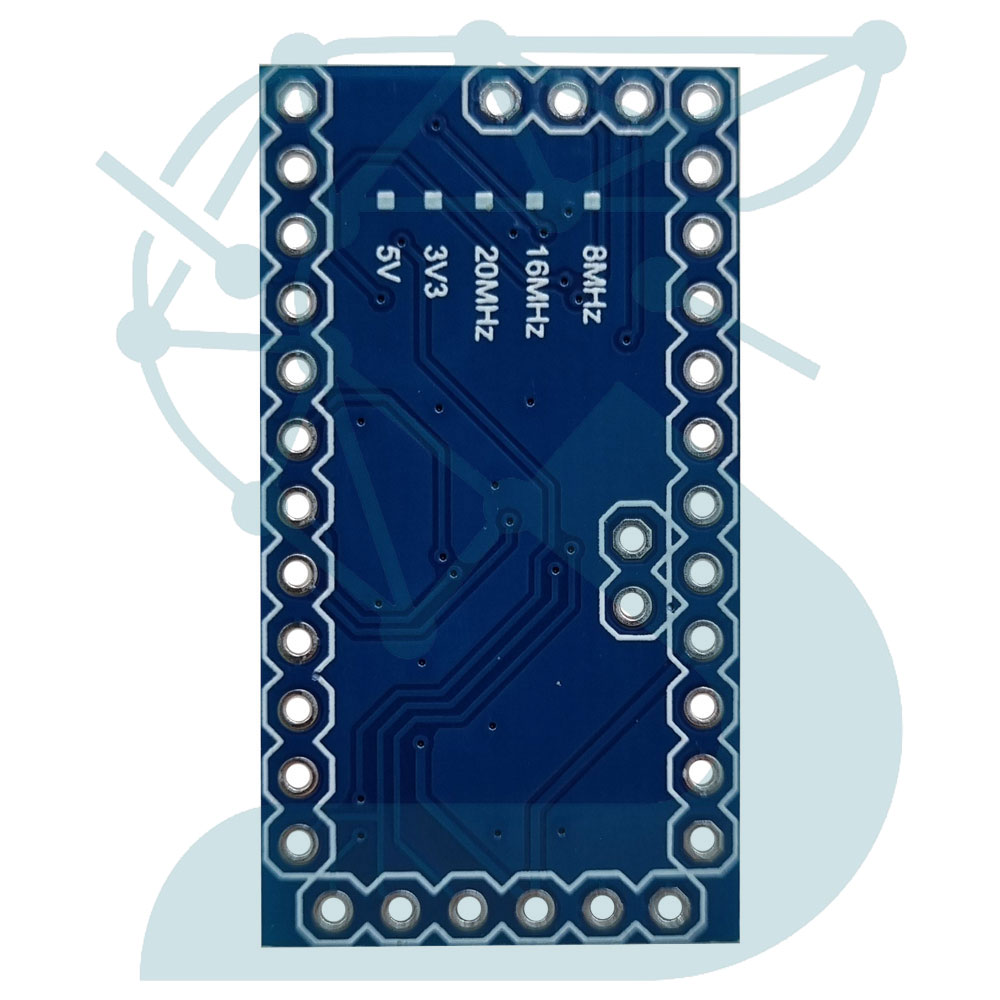

ساختار فیزیکی و قابلیت نصب
ابعاد فشرده‌ی ۳۳ میلی‌متر در ۱۸ میلی‌متر و ضخامت حدود ۶ میلی‌متر، به کاربر اجازه می‌دهد تا Arduino Pro Mini 3.3V را به سادگی در فضاهای محدود نصب کند یا داخل شاسی‌های جمع‌وجور قرار دهد. این برد به صورت پیش‌فرض دارای پین‌های سربی نیست تا کاربر با توجه به نیاز پروژه، خروجی‌ها و ورودی‌ها را لحیم کرده و نوع نصب را انتخاب کند.
روش برنامه‌ریزی و ارتباطات
برد Pro Mini فاقد پورت USB مستقیم است؛ به همین دلیل باید با مبدل USB به سریال بر پایه چیپ‌های FT232RL، CP2102 یا CH340G برنامه‌ریزی شود. ارتباط سریال بین رایانه و برد با سرعت استاندارد پشتیبانی می‌شود و بوت‌لودر پیش‌فرض Arduino امکان برنامه‌ریزی مستقیم از طریق Arduino IDE را فراهم می‌سازد.
جدول پارامترهای سخت‌افزاری Arduino Pro Mini 3.3V
| پارامتر | مقدار / توضیح |
| میکروکنترلر | ATmega328P |
| معماری | AVR 8bit |
| سرعت پردازنده | 8MHz |
| حافظه فلش | 32KB (حدود 0.5KB رزرو بوت‌لودر) |
| حافظه SRAM | 2KB |
| حافظه EEPROM | 1KB |
| ولتاژ کاری | 3.3V |
| جریان مصرفی | معمولاً 4mA (بسته به بار خروجی) |
| جریان خروجی پایه‌ها | حداکثر 40mA (توصیه‌شده:حداکثر 20 میلی امپر ) |
| تعداد پایه دیجیتال | 14 خروجی/ورودی دیجیتال (D0 تا D13) |
| قابلیت PWM | 6 پین (D3, D5, D6, D9, D10, D11) |
| پایه ورودی آنالوگ | 8 پین (A0 تا A7) |
| تغذیه ورودی | 5 الی 9 ولت |
| رگولاتور ولتاژ | دارد |
| ابعاد برد | 33mm × 18mm × 6mm |
| وزن برد | کمتر از 2g |
| دمای کاری | 0°C تا 70°C |
| ولتاژ منطقی ورودی/خروجی | 3.3V |
| پشتیبانی کتابخانه Arduino IDE | کامل |
| بوت‌لودر Arduino | دارد |
| قابلیت نصب روی بردبرد | دارد (با لحیم‌کاری پین هدر) |
| تایمرها | 3 عدد (2 تایمر 8-بیتی, 1 تایمر 16-بیتی) |
| اینترفیس ارتباطی | UART, I2C, SPI |
| مدار Reset | دارد |
شرح کامل قابلیت‌ها و امکانات برد
ولتاژ و توان مصرفی پایین
یکی از انگیزه‌های اصلی انتخاب این مدل، کاهش توان مصرفی است. Pro Mini 3.3V به دلیل فرکانس پایین‌تر نسبت به مدل 5V و رگولاتور ولتاژ مناسب، انرژی بسیار کمتری نسبت به مدل‌های Uno یا Nano مصرف می‌کند؛ این برد در پروژه‌هایی مثل اینترنت اشیا (IoT)، دستگاه‌های با باتری کوچک یا سیستم‌های مانیتورینگ محیطی حساس بسیار مناسب است.
انعطاف نصب و سفارشی‌سازی
آردوینو Pro Mini بدون پین هدر عرضه می‌شود. این ویژگی به کاربر اجازه می‌دهد بهبود طراحی و سفارشی‌سازی مورد نظر را اعمال کند:
ارتباط سریال، I2C و SPI
امکان ارتباط با نمایشگرهای OLED، TFT، کارت‌های SD، انواع سنسورهای I2C و SPI، ماژول‌های ارتباط بی‌سیم مانند NRF24L01 و ماژول‌های سریال (بلوتوث، Wi-Fi) یکی از دیگر مزیت‌های تخصصی این برد است.
امکان کار با باتری‌های لیتیومی 3.7V
این برد در حالت تامین ولتاژ از پایه RAW می‌تواند با باتری‌های معمول لیتیوم پلیمری (LiPo 3.7V) یا لیتیوم یون تغذیه شود و با رگولاتور داخلی ولتاژ کاری را روی 3.3V تثبیت کند. لذا برای پروژه‌هایی که برق‌رسانی‌شان پرتابل است یا باتری خور هستند، این مدل برتری دارد.
ابعاد و وزن مناسب برای پروژه‌های کوچک یا پرتابل
برخلاف بردهای UNO یا MEGA که ابعاد بزرگ‌تر و مصرف انرژی بالاتری دارند، Pro Mini به خاطر وزن و ابعاد بسیار کم به راحتی در پروژه‌های کوچک با فضای محدود یا دستگاه‌های قابل حمل جای می‌گیرد.
نحوه راه‌اندازی و برنامه‌ریزی Arduino Pro Mini 3.3V
برای برنامه‌نویسی برد، معمولا از کابل USB به TTL با تراشه FT232RL، CP2102 یا CH340G استفاده می‌شود.
مراحل عملی به شرح زیر است:
در صورت اتصال صحیح، برنامه مستقیماً روی برد نوشته شده و پس از اتمام، برد آماده راه‌اندازی پروژه خواهد بود.
مقایسه با بردهای مشابه
| مدل برد | ابعاد (mm) | ولتاژ کاری | سرعت (MHz) | پورت USB | حافظه فلش | پایه‌ها | مصرف انرژی | قیمت تقریبی | نصب روی بردبرد |
| Pro Mini 3.3V | 33×18×6 | 3.3V | 8 | ندارد | 32KB | 22 | بسیار پایین | پایین | دارد |
| Arduino Nano 3.3V | 45×18×7 | 3.3V | 16 | دارد | 32KB | 22 | متوسط | پایین‌تر | دارد |
| Pro Mini 5V | 33×18×6 | 5V | 16 | ندارد | 32KB | 22 | پایین | پایین | دارد |
| UNO R3 | 68×53×15 | 5V | 16 | دارد | 32KB | 20 | بالا | متوسط | ندارد |
| Mega2560 | 102×53×15 | 5V | 16 | دارد | 256KB | 70 | بالا | بالا | ندارد |
نکات تخصصی، ایمنی و عملیاتی در استفاده از Pro Mini 3.3V
کاربردهای رایج Arduino Pro Mini 3.3V
جمع‌بندی تخصصی
برد Arduino Pro Mini 3.3V یک گزینه‌ی مناسب برای پروژه‌های تخصصی و کاربردی است که نیاز به توان مصرفی پایین، ولتاژ کاری 3.3 ولت، ابعاد کوچک و انعطاف‌پذیری در نصب خواهند داشت. این مدل به دلیل سادگی، سازگاری با کتابخانه‌ها و پروژه‌های Arduino، کیفیت ساخت قابل قبول و قیمت پایین برای نمونه‌سازی و تولید حجم کم تا متوسط ایده‌آل است. نیاز به مبدل سریال برای برنامه‌نویسی برد وجود دارد اما این مورد با توجه به کاربرد تخصصی قابل چشم‌پوشی است.
انتخاب این مدل برای پروژه‌هایی که با سنسورهای جدید، ماژول‌های بی‌سیم ولتاژ پایین یا راهکارهای کم‌مصرف باتری‌خور کار می‌کنید، پیشنهاد می‌شود. توسعه‌دهندگان حرفه‌ای و علاقمندان آردوینو می‌توانند به راحتی این برد را در زیرسیستم‌های کوچک‌تر ادغام کرده و از مزایای آن بهره‌مند شوند.
