معرفی و بررسی تخصصی برد آردوینو Uno R3 SMD با تبدیل USB به سریال CH340
مقدمه

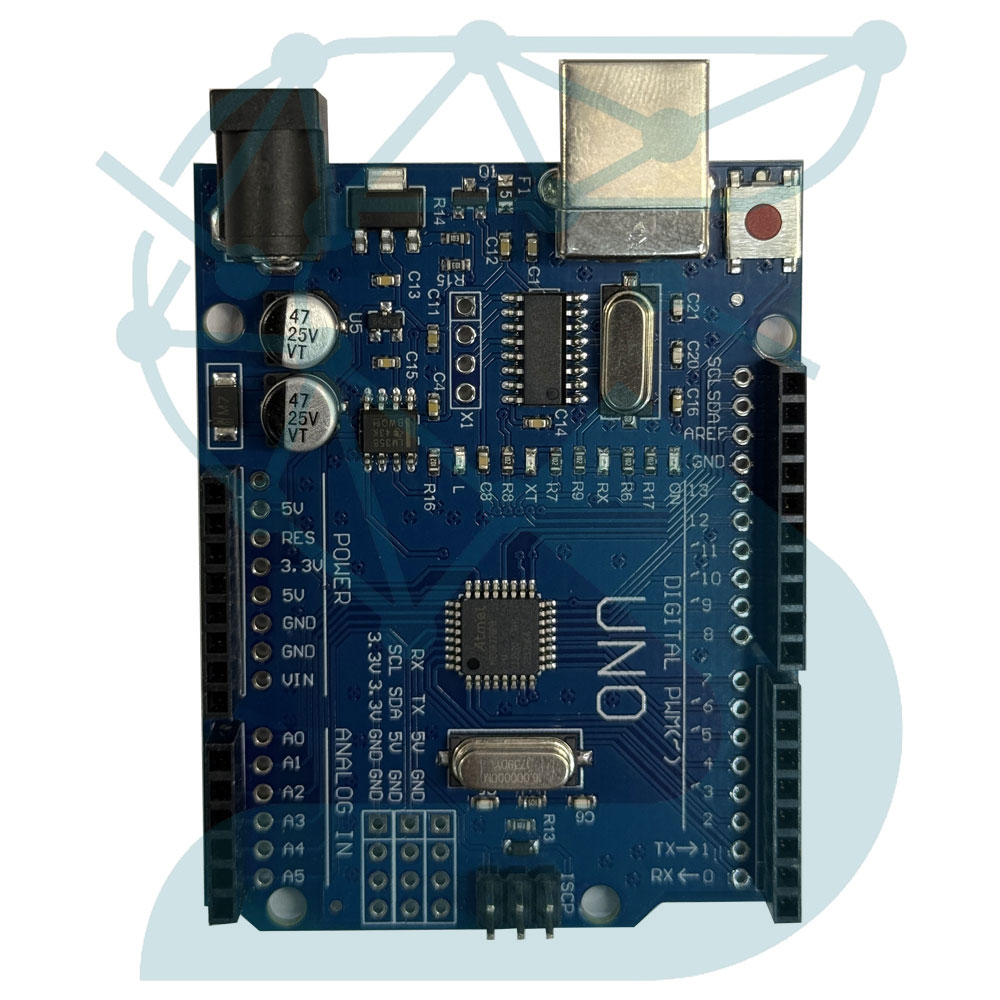

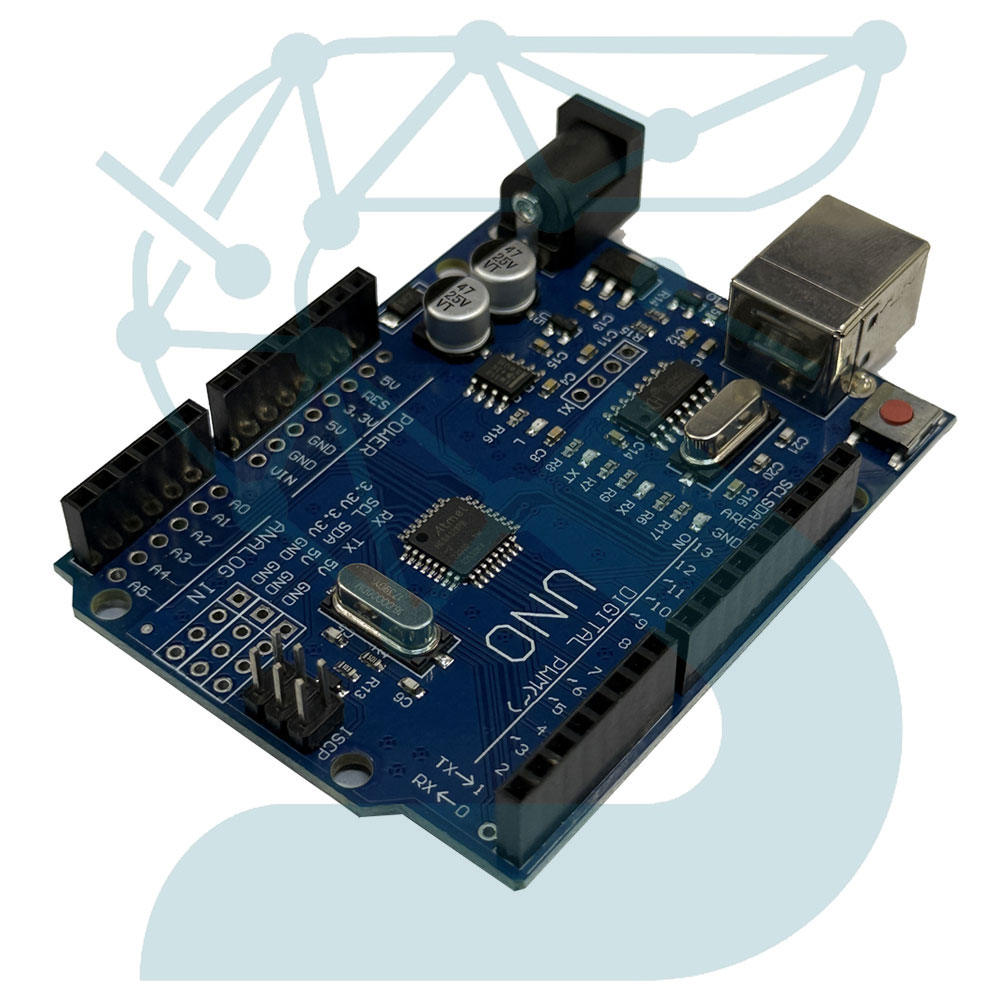

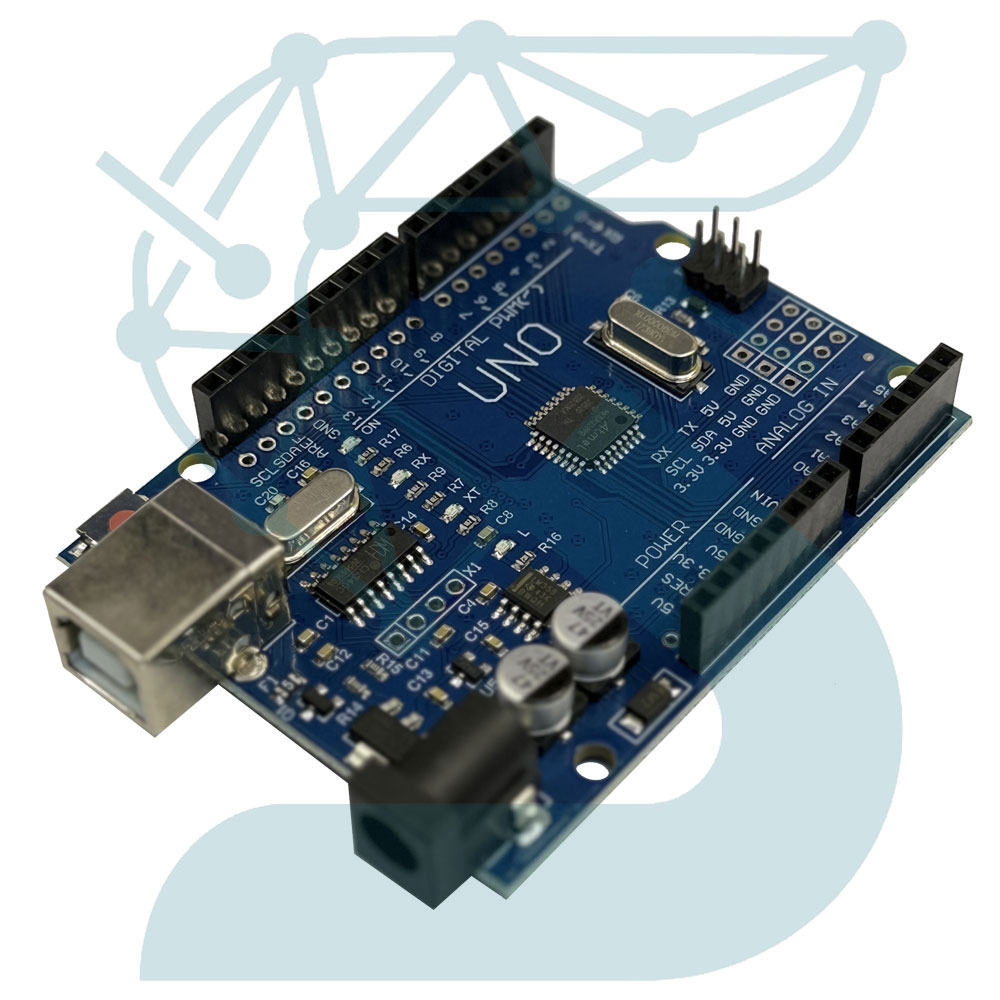

برد آردوینو Uno R3 SMD نسخه‌ای از خانواده Uno است که بجای آی‌سی DIP از میکروکنترلر ATmega328P-AU با پکیج SMD (روی برد لحیم شده) بهره می‌برد. در این نسخه جهت ارتباط با کامپیوتر به جای مبدل USB به سریال ATmega16U2، آی‌سی مقرون‌به‌صرفه و رایج CH340G استفاده شده است (مطابق با تصاویر، چیپ CH340G روی برد واضح است).
این نسخه از برد، از لحاظ کارکرد و امکانات هیچ تفاوتی با نسخه DIP ندارد و کاملاً سازگار با نرم‌افزار Arduino IDE و شیلد و ماژول‌های استاندارد است. با این حال برای ارتقا یا تعویض میکروکنترلر، نیاز به ابزار SMD وجود دارد و مشابه نسخه DIP سوکتی قابل تعویض نیست.
جدول مشخصات فنی Arduino Uno R3 SMD (CH340G)
| ویژگی/پارامتر | مقدار / توضیحات |
| میکروکنترلر اصلی | ATmega328P-AU (نوع SMD، لحیم شده روی برد) |
| پکیج میکروکنترلر | TQFP-32 (SMD) |
| ولتاژ کاری برد | ۵ ولت |
| ولتاژ ورودی مجاز | ۷ تا ۱۲ ولت DC (وین یا جک تغذیه) |
| تعداد پایه‌های دیجیتال I/O | ۱۴ (شماره ۰ تا ۱۳، شامل ۶ پایه PWM) |
| پایه‌های PWM | ۶ عدد (۳، ۵، ۶، ۹، ۱۰، ۱۱) |
| پایه‌های آنالوگ ورودی | ۶ عدد (A0 تا A5) |
| حداکثر جریان هر پین I/O | ۲۰ میلی‌آمپر |
| حافظه Flash | ۳۲ کیلوبایت (از این مقدار ~0.5KB برای بوت‌لودر مصرف شده) |
| حافظه SRAM | ۲ کیلوبایت |
| حافظه EEPROM | ۱ کیلوبایت |
| آی‌سی USB-to-Serial | CH340G (برخی نسخه‌ها: CH340، CP2102) |
| پورت ارتباطی | USB نوع B (Full-Speed) |
| فرکانس کاری | ۱۶ مگاهرتز |
| پورت‌های تغذیه | ۳.۳V، ۵V، GND، VIN |
| دکمه Reset | دارد |
| ابعاد برد | 68 × 53 میلی‌متر |
| سازگاری نرم‌افزاری | Arduino IDE (تمام سیستم‌عامل‌ها، با نصب درایور CH340 صورت می‌گیرد) |
| وزن تقریبی | حدود ۲۵ گرم |
نکات نصب و راه‌اندازی مخصوص نسخه CH340
کاربردهای رایج
جمع‌بندی نهایی
برد Arduino Uno R3 SMD با تبدیل CH340 ترکیبی است از قیمت مناسب، کارایی استاندارد و پشتیبانی حداکثری نرم‌افزاری. این نسخه برای پروژه‌های آموزشی، DIY و استفاده عمومی گزینه‌ای کاملاً به‌صرفه و قابل اعتماد است. صرفاً در مورد نیاز به تعویض آی‌سی باید به SMD بودن آن توجه داشته باشید.
