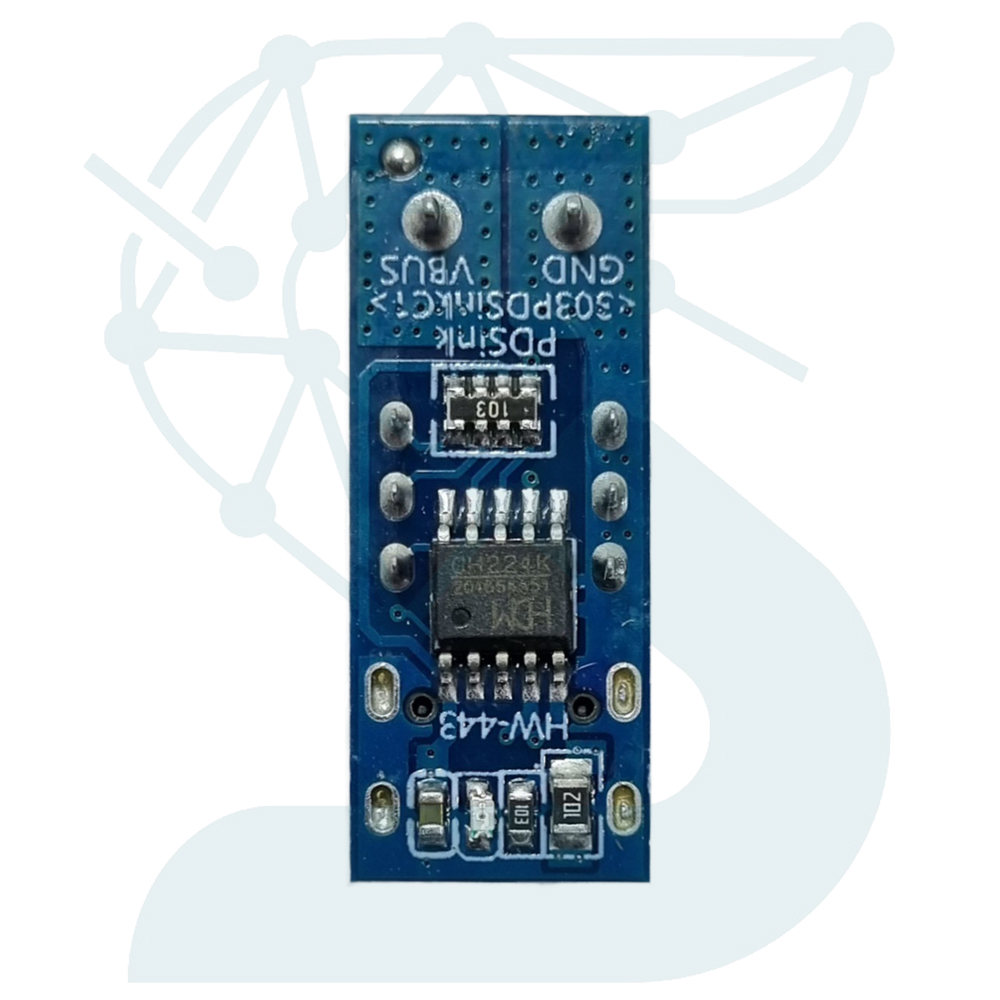

ماژول CH224 PD Sink (مدل HW‑443) یک ابزار حرفه‌ای برای تست شارژرهای فست‌شارژ و پروتکل Power Delivery است. این ماژول نقش یک “مصرف‌کننده هوشمند PD” را ایفا می‌کند و می‌تواند با استفاده از چیپ CH224K ولتاژهای مختلف ارائه‌شده توسط شارژرهای PD را درخواست و فعال کند.

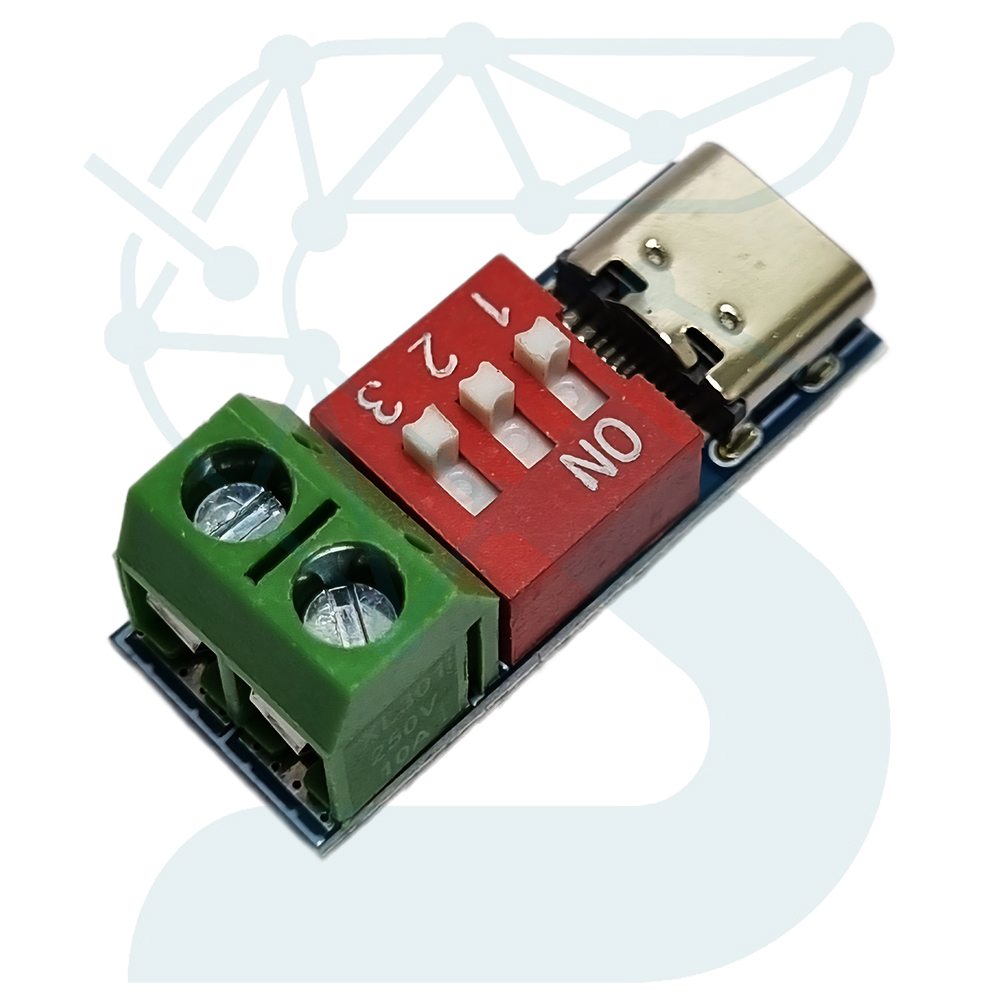

در دنیای شارژرهای USB‑C، معمولاً ولتاژهای 5V، 9V، 12V، 15V و حتی 20V روی آداپتورها پشتیبانی می‌شود. این ماژول به کمک دیپ‌سوئیچ سه‌حالته اجازه می‌دهد کاربر انتخاب کند کدام پروفایل ولتاژ از شارژر درخواست شود. به این ترتیب بدون نیاز به تجهیزات پیچیده، می‌توان یک منبع تغذیه متغیر ایجاد کرد که مستقیماً از شارژر PD شما تأمین می‌شود.

چیپ CH224K علاوه بر پشتیبانی از PD3.0، PD2.0 و BC1.2، قابلیت تشخیص جهت اتصال USB‑C (دوطرفه بودن کانکتور) و سوئیچ خودکار بین حالت‌ها را دارد. این قابلیت، استفاده از ماژول را در پروژه‌های تست، تعمیرات موبایل، ساخت ابزارهای PD و حتی آزمایش انواع شارژرها بسیار کارآمد می‌کند.

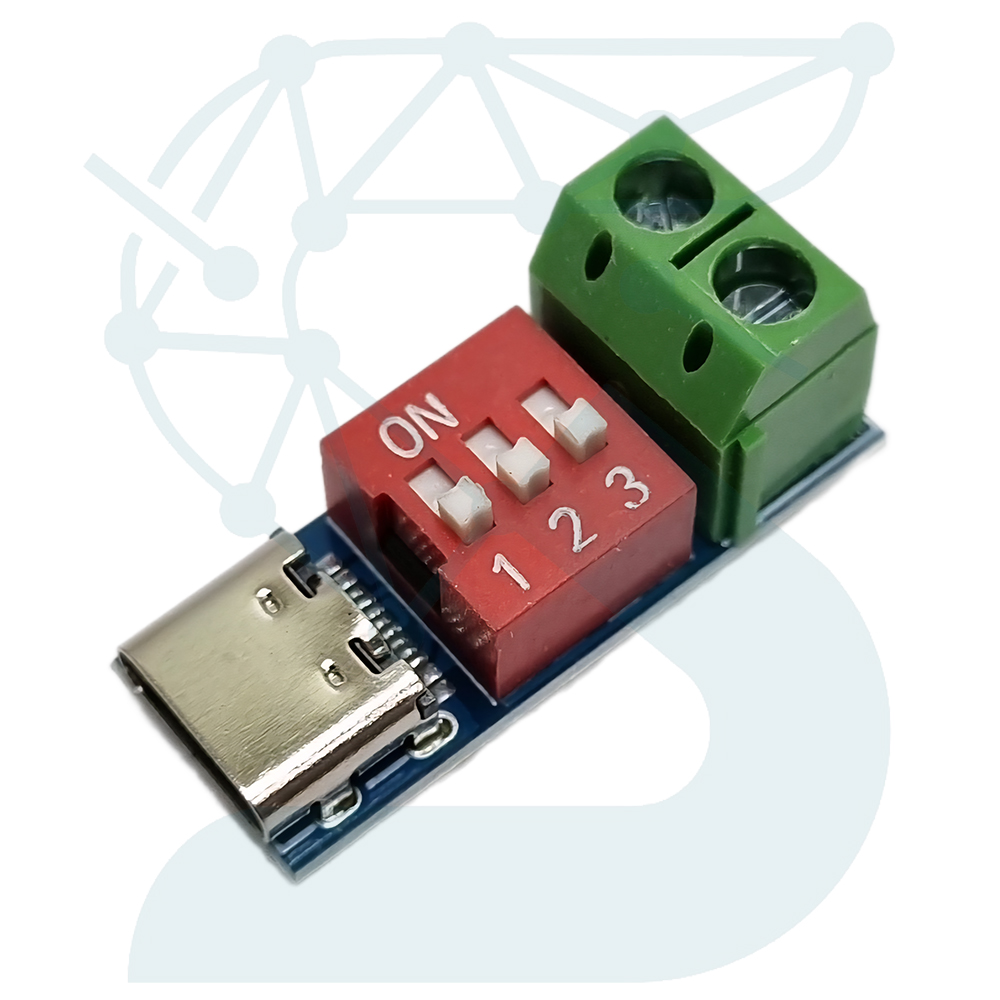

ماژول تنها 11×25.7 میلی‌متر اندازه دارد و روی آن یک ترمینال پیچی برای اتصال خروجی قرار گرفته است. این موضوع باعث می‌شود استفاده از آن در پروژه‌های آزمایشگاهی و عیب‌یابی بسیار ساده و سریع باشد.

وجود محافظت‌های داخلی مانند OVP و OTP، امنیت کار هنگام کار با ولتاژهای بالا (به‌ویژه 15 و 20 ولت) را تضمین می‌کند.

این ماژول عملاً یک PD Trigger حرفه‌ای است و برای هر فردی که با شارژرهای USB‑C و پاور دلیوری سروکار دارد، یک ابزار ضروری محسوب می‌شود.

 جدول مشخصات فنی
