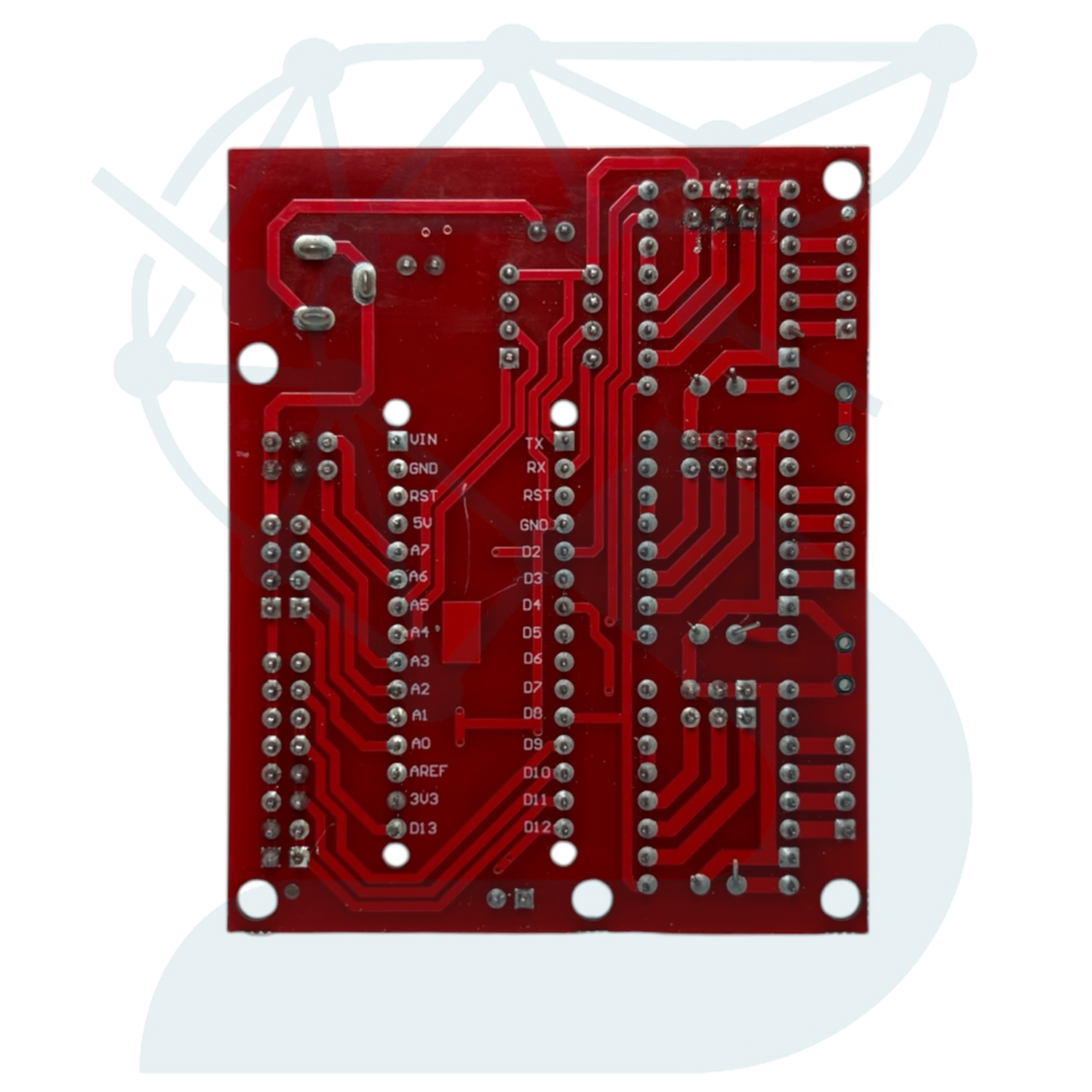

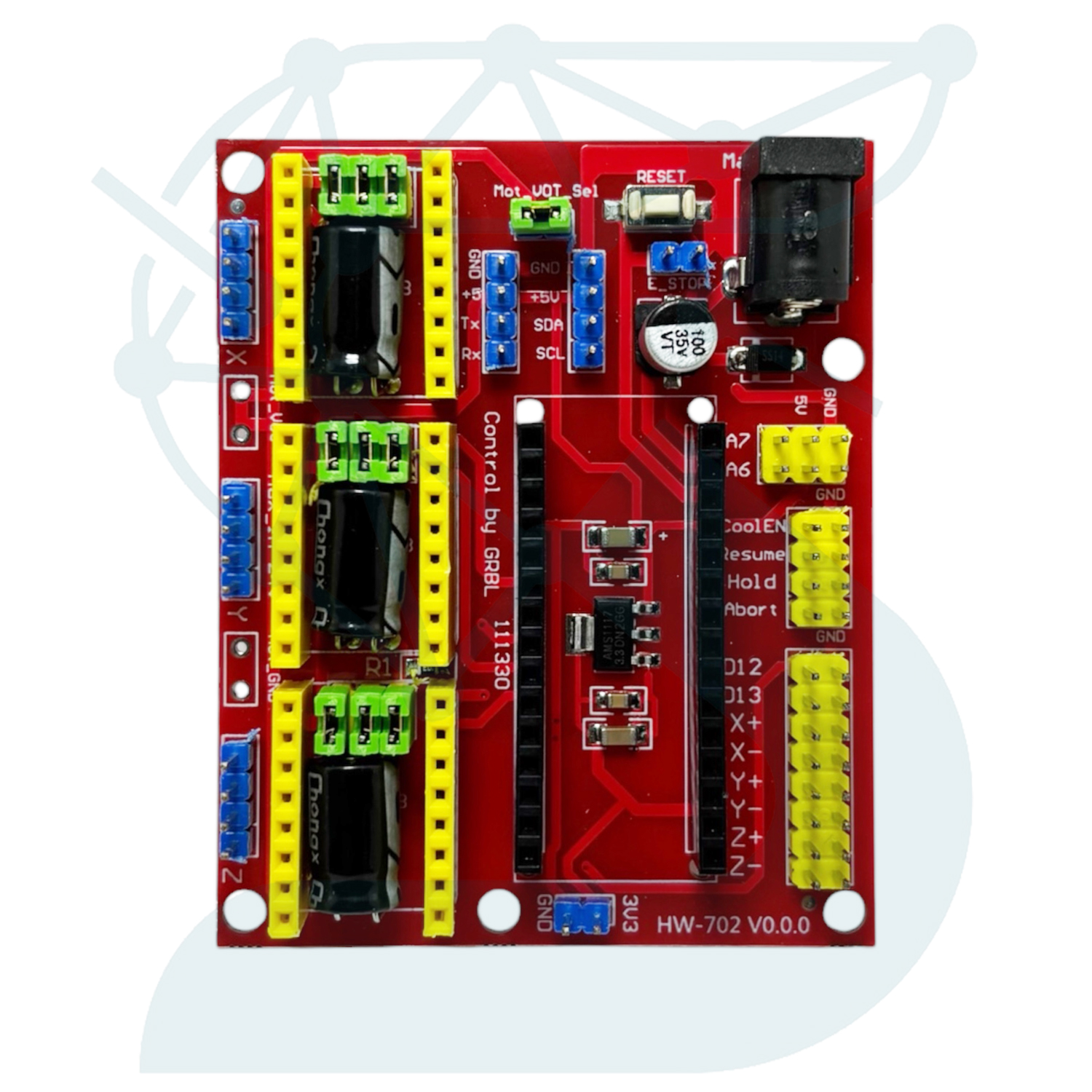

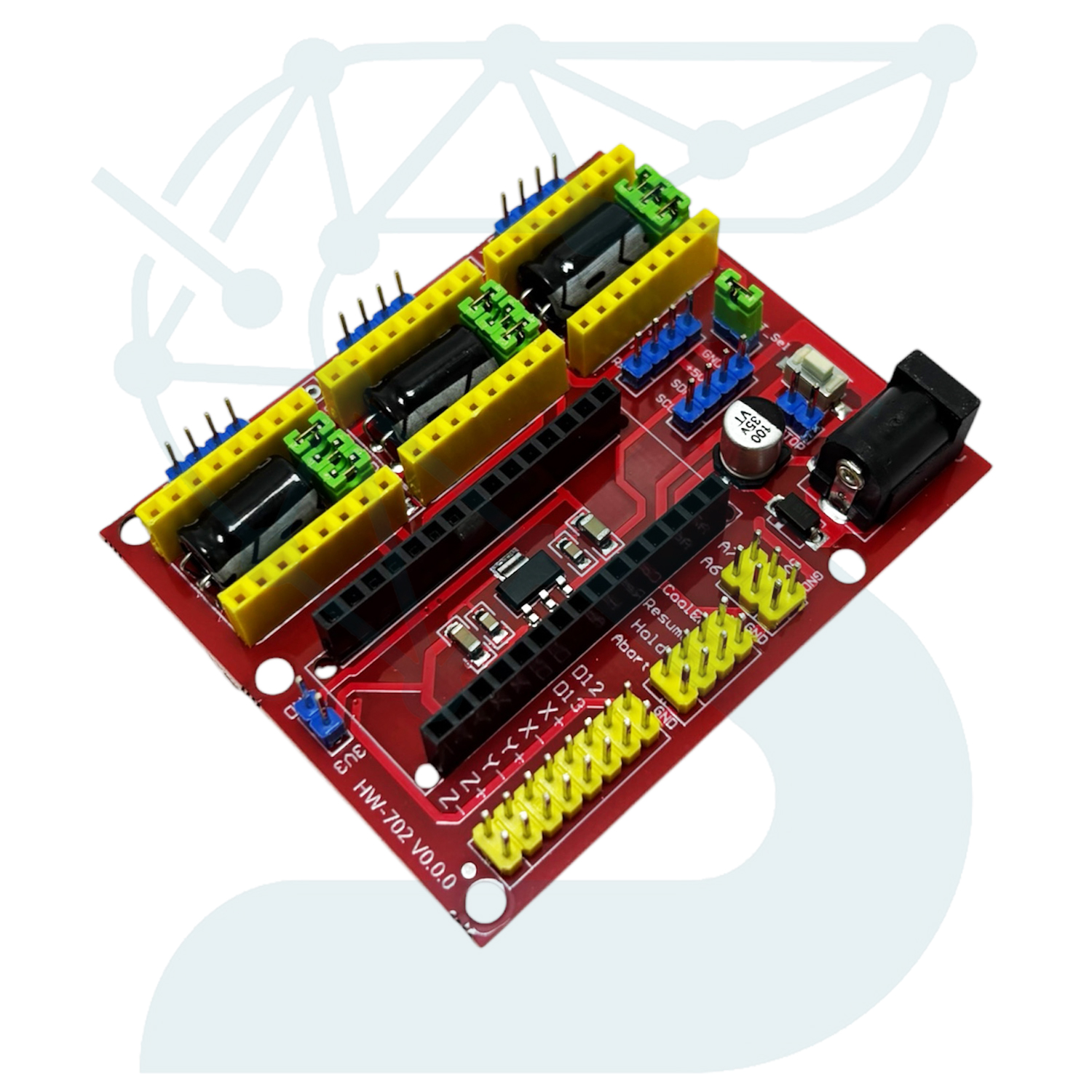

شیلد CNC V4 مخصوص Arduino Nano یک برد توسعه فشرده و کارآمد برای ساخت و کنترل سیستم‌های حرکتی 3 محوره، دستگاه‌های حکاکی لیزری رومیزی و پرینترهای سه‌بعدی کوچک است. این شیلد با قرارگیری مستقیم روی برد آردوینو نانو، سیم‌کشی‌های پیچیده بین میکروکنترلر و درایورهای استپرموتور را حذف کرده و یک بستر ماژولار و منظم برای راه‌اندازی دستگاه‌های CNC کوچک فراهم می‌کند.
این شیلد دارای 3 اسلات اختصاصی برای نصب ماژول‌های درایور استپرموتور مانند A4988 است و تنها با استفاده از 6 پایه ورودی/خروجی (IO) آردوینو (دو پین STEP و DIR برای هر محور)، امکان کنترل هم‌زمان سه استپرموتور دوفاز 4 سیمه را تا جریان حداکثر 2 آمپر فراهم می‌سازد. همچنین به دلیل طراحی بهینه برای گام کامل (Full-Step) و سازگاری با فریمور متن‌باز GRBL، فرآیند ترجمه کدهای G-code به حرکات مکانیکی دقیق را بسیار ساده می‌کند.
علاوه بر درگاه‌های راه‌اندازی موتور، شیلد CNC V4 به پین‌های دیجیتال جهت اتصال میکروسوئیچ‌های محدودکننده (EndStop) و یک رابط اختصاصی I2C برای راه‌اندازی نمایشگرهای کاراکتری/گرافیکی I2C یا سنسورهای جانبی مجهز است. این ویژگی‌ها این محصول را به گزینه‌ای ایده‌آل و اقتصادی برای علاقه‌مندان به ساخت پروژه‌های DIY، ماشین‌های حکاکی لیزری و سیستم‌های کنترل حرکت دقیق تبدیل کرده است.
| پارامتر | مقدار / توضیح |
|---|---|
| مدل | CNC Shield V4 |
| نوع برد | شیلد توسعه کنترل حرکت CNC و درایور استپرموتور |
| برد کنترلر سازگار | Arduino Nano |
| تعداد محورهای قابل کنترل | 3 محور (X, Y, Z) |
| درایورهای سازگار | ماژول‌های درایور A4988 (دارای 3 اسلات درایور) |
| نوع موتورهای پشتیبانی‌شده | استپرموتورهای دوقطبی دو فاز 4 سیمه (Bipolar Stepper) |
| حداکثر جریان خروجی موتور | تا 2 آمپر به ازای هر فاز (بسته به تنظیم درایور) |
| ولتاژ ورودی موتور (Power Input) | 7.5 تا 12 ولت DC |
| ولتاژ منطقی مدار (Logic) | 5 ولت DC (تأمین از طریق آردوینو نانو) |
| حالت گام‌دهی (Stepping) | گام کامل (Full Step) |
| فریمور سازگار | سازگار با پلتفرم GRBL و کدهای G-code |
| درگاه‌های توسعه جانبی | ورودی‌های دیجیتال Endstop برای محورها + رابط ارتباطی I2C |
| ابعاد برد (میلی‌متر) | 71.5 × 58 × 12.5 |
