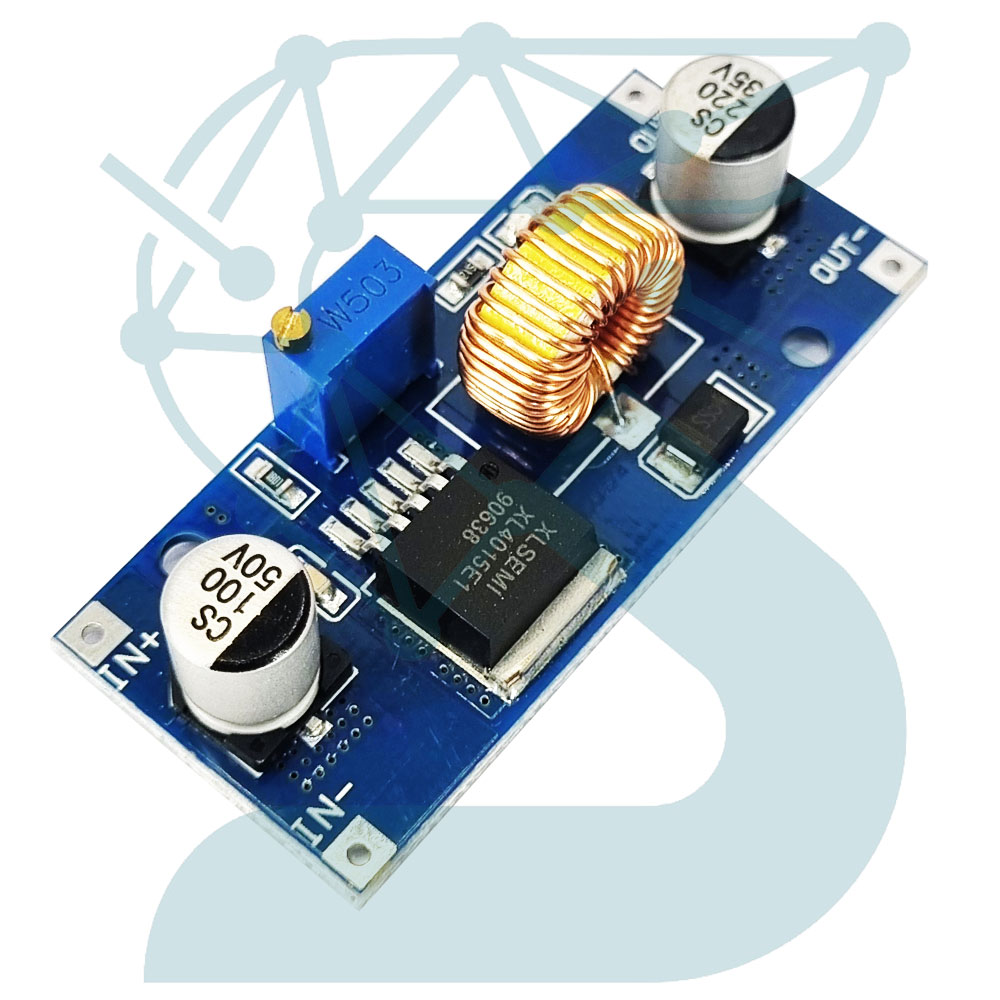

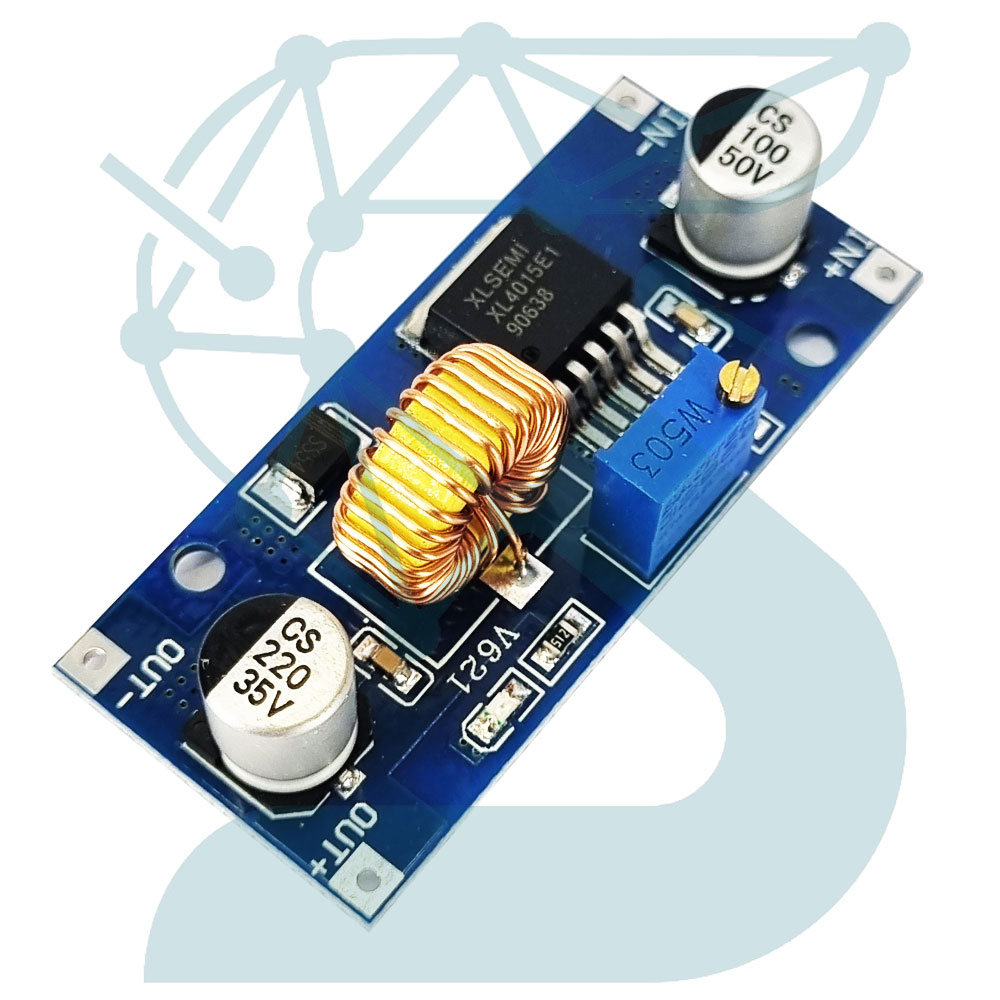

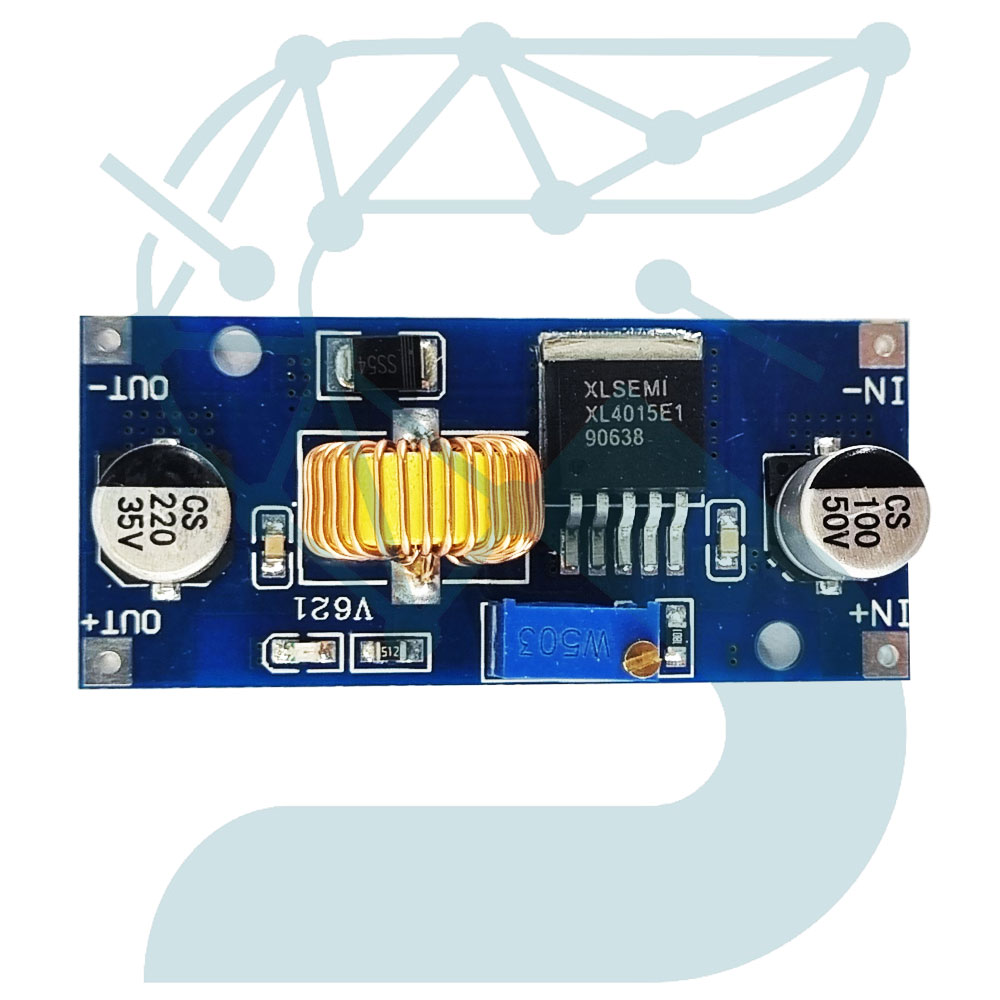

ماژول کاهنده ولتاژ 5 آمپری مدل XL4015

ویژگی های اصلی محصول:
  • نوع مدار: کاهنده ولتاژ (Buck Converter)
  • تراشه اصلی: XL4015
  • محدوده ولتاژ ورودی: 5V تا 36V DC
  • محدوده ولتاژ خروجی قابل تنظیم: 1.25V تا 32V DC
  • جریان خروجی مداوم: تا 5 آمپر
  • جریان پیک لحظه‌ای: تا6آمپر کوتاه‌مدت
  • توان خروجی: حداکثر 75 وات واقعی
  • خنک‌سازی به وسیله هیت‌سینک آلومینیومی ثابت (بدون فن)
  • راندمان تبدیل انرژی بالا تا 96٪
  • محافظت در برابر اتصال کوتاه، گرمای زیاد و جریان معکوس
  • طراحی حرفه‌ای، مناسب شارژر باتری لیتیومی یا سرب‑اسید، موتورهای DC و LED توان‌بالا

مقایسه

افزودن به علاقه‌مندی‌

سوالی داری؟

ضمانت کیفیت

همه محصولات با بهترین کیفیت عرضه می‌شوند تا خیالتان از خرید آسوده باشد.

مشاوره رایگان

پیش از خرید، بچه های ما آماده‌اند نیاز شما را بررسی و بهترین پیشنهاد را ارائه کنند.

ارسال سریع

سفارش شما در کوتاه‌ترین زمان ممکن آماده و به مقصد ارسال می‌شود.

105,000تومان

توضیحات

ماژول کاهنده ولتاژ ۵ آمپری مدل XL4015

ماژول XL4015 DC‑DC Buck Converter 5A از خانواده رگولاتورهای سویچینگ با بازده بالا است که برای کاهش ولتاژ از مقادیر بالاتر به سطوح دلخواه DC طراحی شده.

کنترل دقیق ولتاژ و جریان، مدار محافظ داخلی، و توان خروجی بالا تا ۵ آمپر باعث شده این ماژول در میان مهندسان و طراحان سیستم‌های تغذیه جایگاه ویژه‌ای پیدا کند.

مشخصات فنی

پارامتر مقدار
مدل تراشه XL4015 – Adjustable Step‑Down Regulator
نوع ماژول کاهنده ولتاژ (Buck Converter)
محدوده ولتاژ ورودی 5 تا 36 ولت DC
محدوده ولتاژ خروجی 1.25 تا 32 ولت قابل تنظیم
جریان خروجی پیوسته تا 5 آمپر واقعی
جریان لحظه‌ای تا 6 آمپر (با خنک‌سازی مناسب)
توان اسمی حداکثر 75 وات
راندمان 90 تا 95٪ (وابسته به اختلاف ورودی / خروجی)
فرکانس سوئیچینگ 180 کیلوهرتز
روش تنظیم خروجی دو پتانسیومتر (ولتاژ و جریان)
سیستم خنک‌سازی هیت‌سینک آلومینیومی نصب شده روی ماژول
ابعاد تقریبی 54 × 23 × 16 میلی‌متر

ویژگی‌ها و مزایا

  • پشتیبانی از خروجی پایدار تا ۵ آمپر واقعی
  • راندمان بالا در محدوده‌ی 90–95 ٪ برای کاهش اتلاف حرارتی
  • دارای هیت‌سینک ثابت آلومینیومی برای پایداری حرارتی
  • مدار داخلی محافظ در برابر اتصال کوتاه و جریان بیش از حد
  • قابلیت استفاده به‌عنوان شارژر باتری Li‑Ion، سربی یا منبع DC تست

نحوه استفاده

  1. ابتدا ولتاژ ورودی (مثلاً 12 یا 24 ولت DC) را به پایه‌های IN+ و IN‑ وصل کن.
  2. ولتاژ خروجی دلخواه را با پتانسیومتر تنظیم کن.
  3. در توان‌های بالاتر از 30 وات، بهتر است ماژول در فضای خنک یا با هیت‌سینک کمکی قرار گیرد.

مقایسه با ماژول‌های مشابه

ویژگی XL4015 (5A) LM2596 (3A) XL4016 (8A)
جریان خروجی پیوسته 5 A 3 A 8 A
کنترل جریان (عملکرد CC) ندارد ندارد دارد
حداکثر توان 75 W 45 W 120 W
خنک‌سازی هیت‌سینک آلومینیومی پسیو بدون هیت‌سینک هیت‌سینک بزرگ اکتیو
کاربری رایج منبع تغذیه آزمایشگاهی، شارژ باتری مدارهای سبک کاربردهای قدرتی

کاربردها

  • منبع تغذیه قابل تنظیم برای پروژه‌های DIY و آزمایشگاهی
  • شارژر باتری‌های Li‑Ion، Ni‑MH و SLA
  • راه‌انداز ماژول‌های DWIN و نمایشگرهای HMI در ولتاژهای پایین‌تر از ورودی
  • تغذیه پایدار مدارهای Arduino، ESP32 و Raspberry Pi
  • منبع DC قابل اعتماد برای سیستم‌های خودرویی و صنعتی

جمع‌بندی

اگر به ماژولی نیاز داری که بتواند از ورودی‌های 12 تا 36 ولت ولتاژ پایدار و قابل تنظیمی تا 32 ولت ارائه دهد،

XL4015 با خروجی 5 آمپر یکی از بهترین انتخاب‌هاست
