330,000تومان
3 در انبار
توضیحات

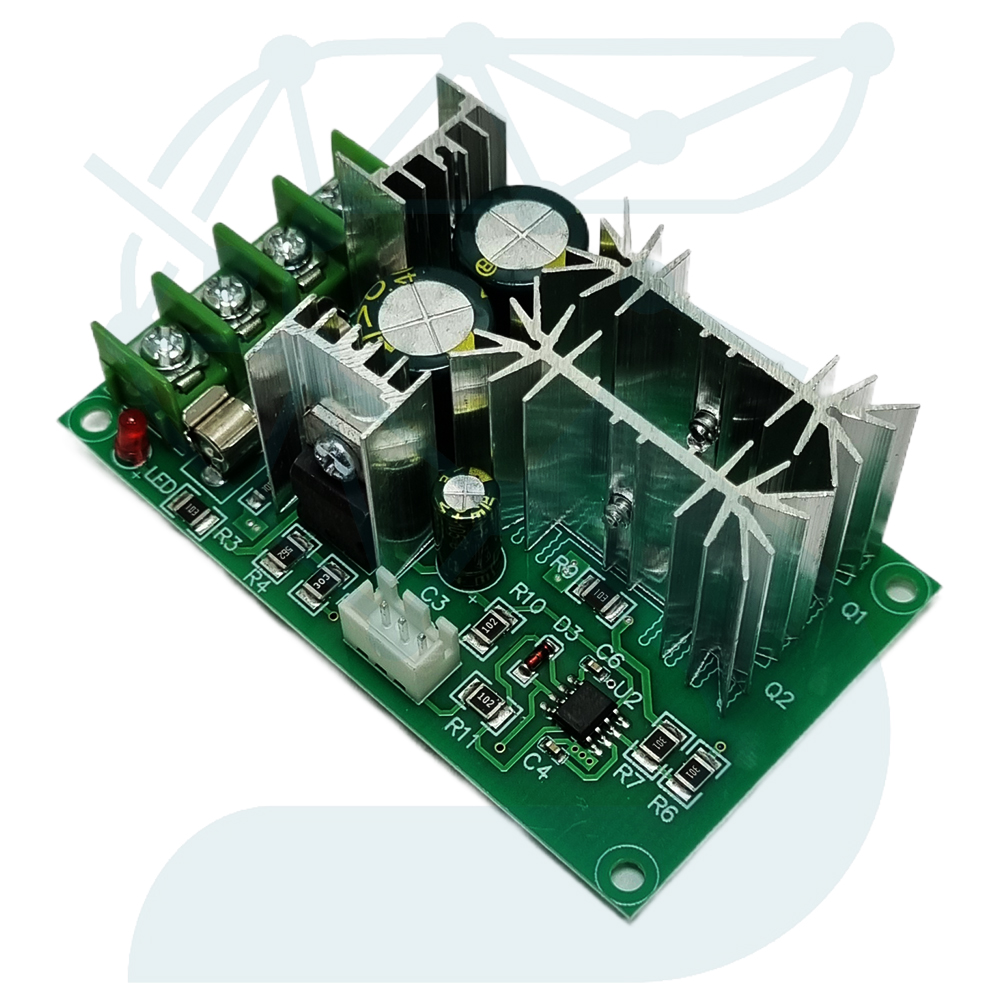

این ماژول یک کنترلر PWM برای تنظیم سرعت موتورها یا توان بارهای DC تا حداکثر جریان 20 آمپر است. مدار اصلی با ترانزیستورهای قدرت و هیتسینکهای آلومینیومی مجهز شده تا گرما را هنگام عبور جریان بالا دفع کند. در بخش ورودی، یک فیوز شیشهای برای حفاظت اضافهبار و اتصال کوتاه قرار گرفته است.

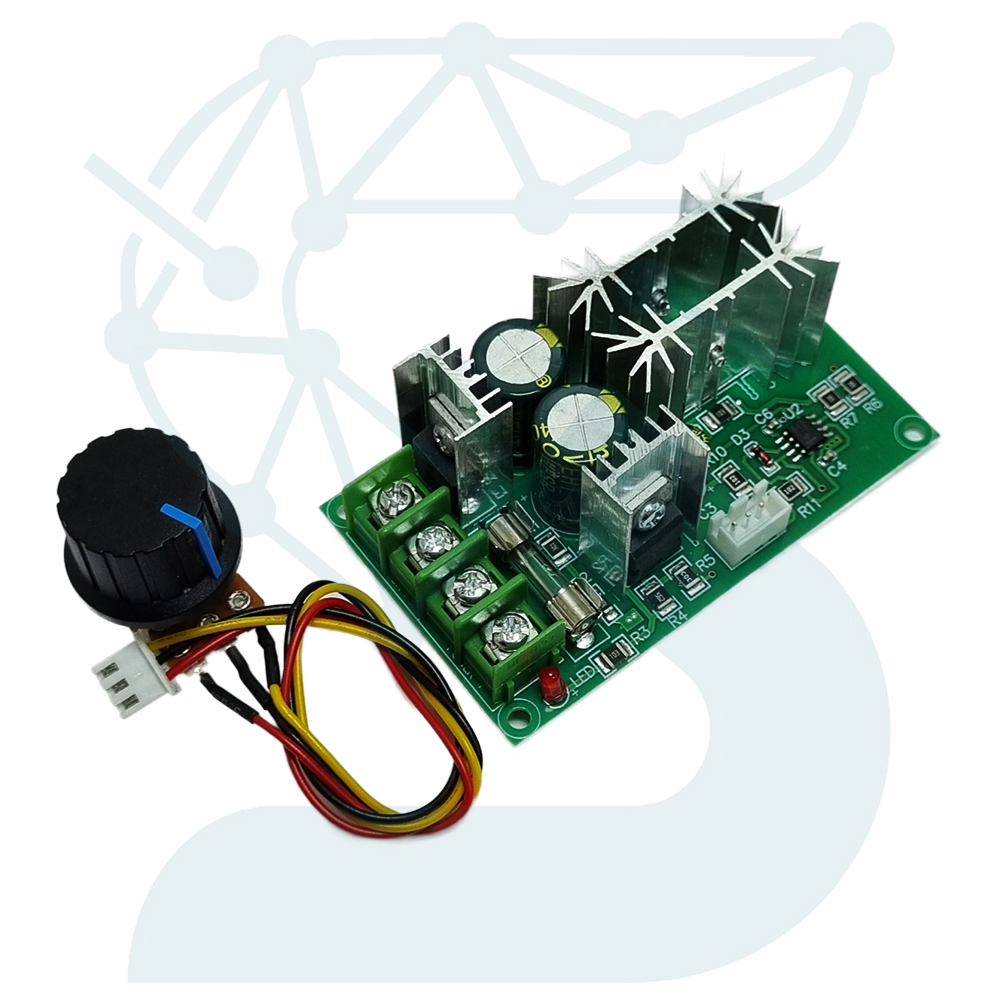

کنترل خروجی توسط یک پتانسیومتر با شفت بزرگ و قابل دستگرفتن انجام میشود که از طریق سیم سهرنگ (قرمز، مشکی، زرد) به برد اصلی متصل است. این پتانسیومتر میزان چرخه کاری (Duty Cycle) را از حدود 0٪ تا 100٪ تغییر میدهد، در نتیجه دور موتور یا شدت نور/گرمای بار DC تغییر میکند.

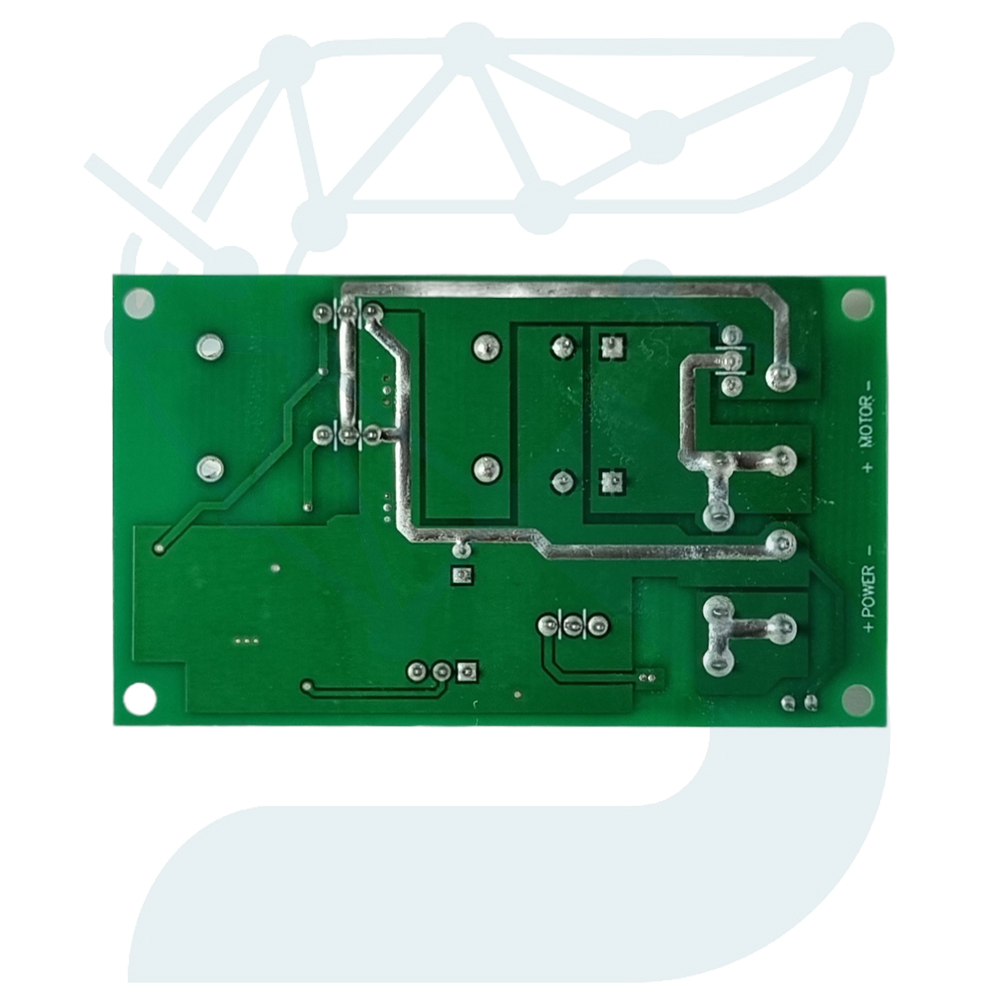

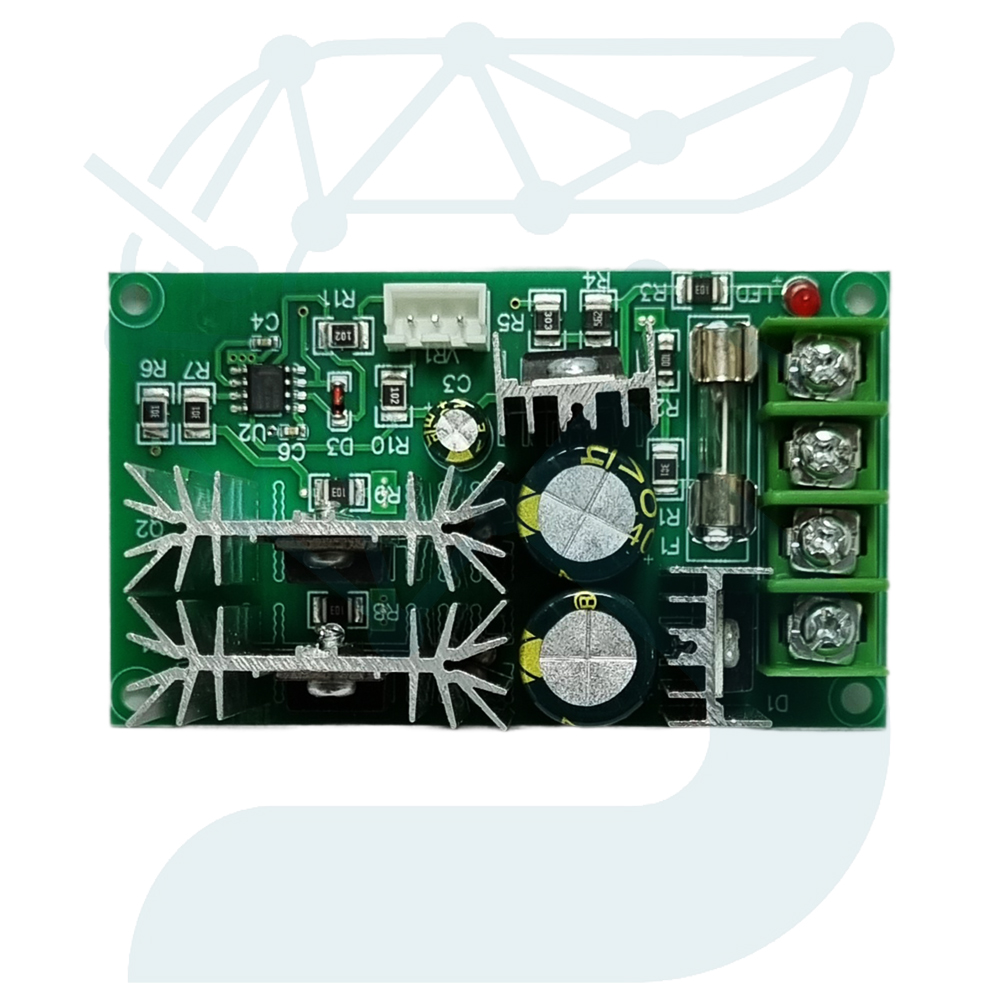

بر روی برد، دو خازن الکترولیتی بزرگ به همراه شبکه مقاومت و دیودها برای فیلترکردن سیگنال و جلوگیری از نویز بهکار رفتهاند. طراحی مدار شامل ترانزیستورهای موازی قدرت و مسیرهای مسی پهن برای تحمل جریان 20 آمپر است.
| ویژگی | مقدار / توضیح |
|---|---|
| ولتاژ کاری | 10 تا 50 ولت DC |
| جریان خروجی | حداکثر 20 آمپر |
| روش کنترل | PWM با پتانسیومتر |
| محدوده Duty Cycle | 0٪ تا 100٪ |
| فیوز حفاظتی | شیشهای، روی برد |
| نوع خنککاری | هیتسینک روی ترانزیستورهای قدرت |
| ابعاد تقریبی | 75 × 45 × 25 میلیمتر |
| دمای کاری | ‑10 °C تا +85 °C |
| کاربردها | کنترل سرعت موتور DC، تنظیم شدت نور لامپ، کنترل هیترهای DC، فنهای صنعتی |
