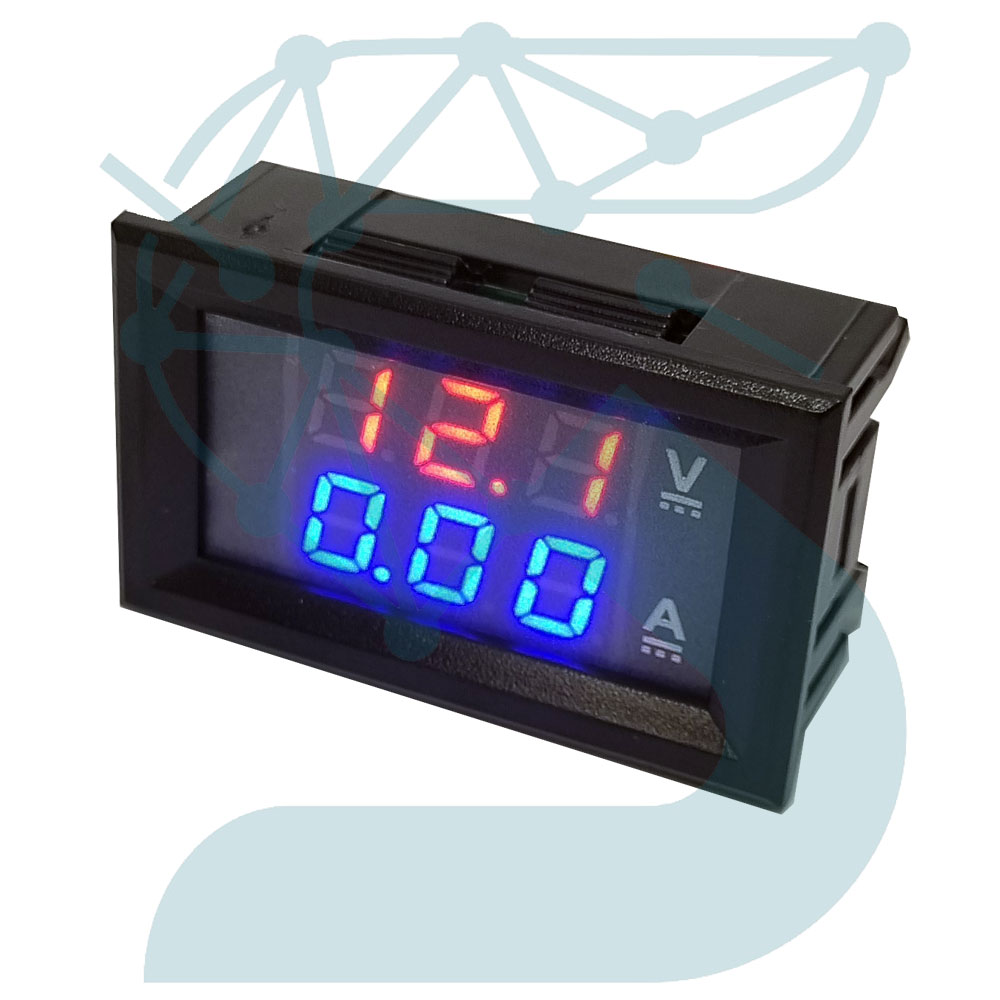

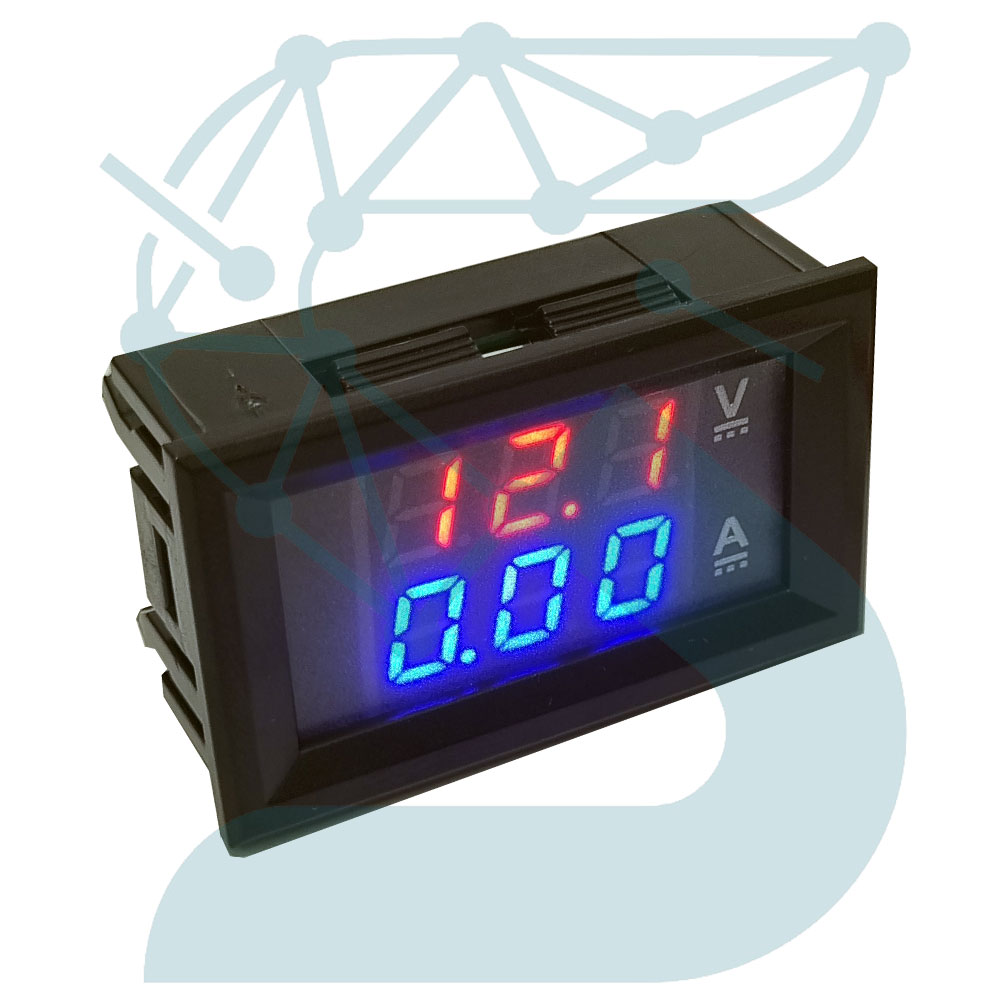

ماژول ولتمتر و آمپرمتر دیجیتال DC دو رنگ (قرمز و آبی) یک ابزار ترکیبی دقیق برای اندازهگیری همزمان ولتاژ و جریان برق مستقیم است. این ماژول با نمایشگر LED دو رنگ طراحی شده؛ رنگ قرمز برای نمایش ولتاژ و رنگ آبی برای نمایش جریان استفاده میشود تا کاربر بتواند تغییرات دو پارامتر را بهصورت لحظهای و واضح مشاهده کند.
به دلیل دقت بالا، راهاندازی آسان و ابعاد کوچک، این ماژول یکی از محبوبترین ابزارهای اندازهگیری در پروژههای آزمایشگاهی، بردهای تغذیه، سیستمهای شارژ باتری و مدارهای DIY الکترونیکی محسوب میشود.
این ماژول برای پایش عمومی ولتاژ و جریان در مدارهای DC طراحی شده است و نباید بهطور مستقیم در مسیر جریانهای بیش از حد مجاز قرار گیرد.
قبل از اتصال، پلاریته و محل اتصال سیمها باید با دقت بررسی شود.
همچنین برای جلوگیری از آسیب، منبع تغذیه باید در محدوده کاری مشخصشده باشد.
| ویژگی | مقدار / توضیح |
|---|---|
| مدل | ماژول ولتمتر و آمپرمتر DC دو رنگ |
| نوع نمایشگر | LED دیجیتال قرمز (ولت) و آبی (آمپر) |
| ولتاژ کاری | 4.5 تا 30 ولت DC |
| محدوده اندازهگیری ولتاژ | 0 تا 100 ولت DC |
| محدوده اندازهگیری جریان | 0 تا 10 آمپر DC |
| نوع اتصال | سه یا چهار سیمه (بسته به مدل) |
| دقت اندازهگیری ولتاژ | ±1 درصد |
| دقت اندازهگیری جریان | ±2 درصد |
| جداکنندگی ورودی | ندارد (مشترک با زمین مدار) |
| ابعاد تقریبی | 48 × 29 × 22 میلیمتر |
| رنگ نمایشگر | قرمز و آبی دو سطح جداگانه |
| کاربرد | منبع تغذیه، پنل کنترل، تست و مانیتورینگ مصرف |

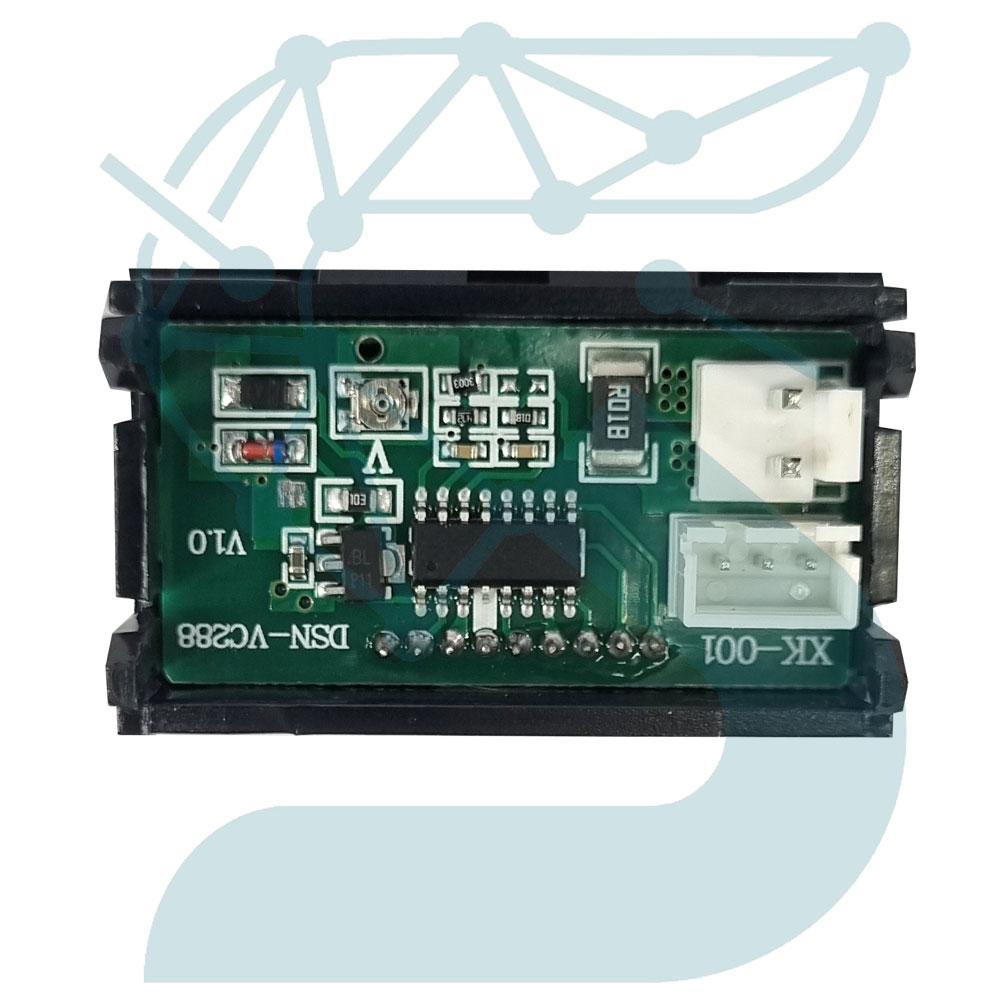

ماژول دارای دو بخش داخلی برای اندازهگیری ولتاژ و جریان است. ولتاژ با اندازهگیری مستقیم (Parallel) سنجیده میشود، درحالیکه جریان از طریق مقاومت شنت (Shunt) داخلی یا خارجی اندازهگیری میگردد.
نتایج بهطور همزمان روی نمایشگر LED ظاهر میشوند.
تغذیه ماژول از طریق همان ولتاژ کاری مدار انجام میگیرد و نیازی به منبع جداگانه نیست مگر در مدلهایی با ورودی و اندازهگیری ایزوله.

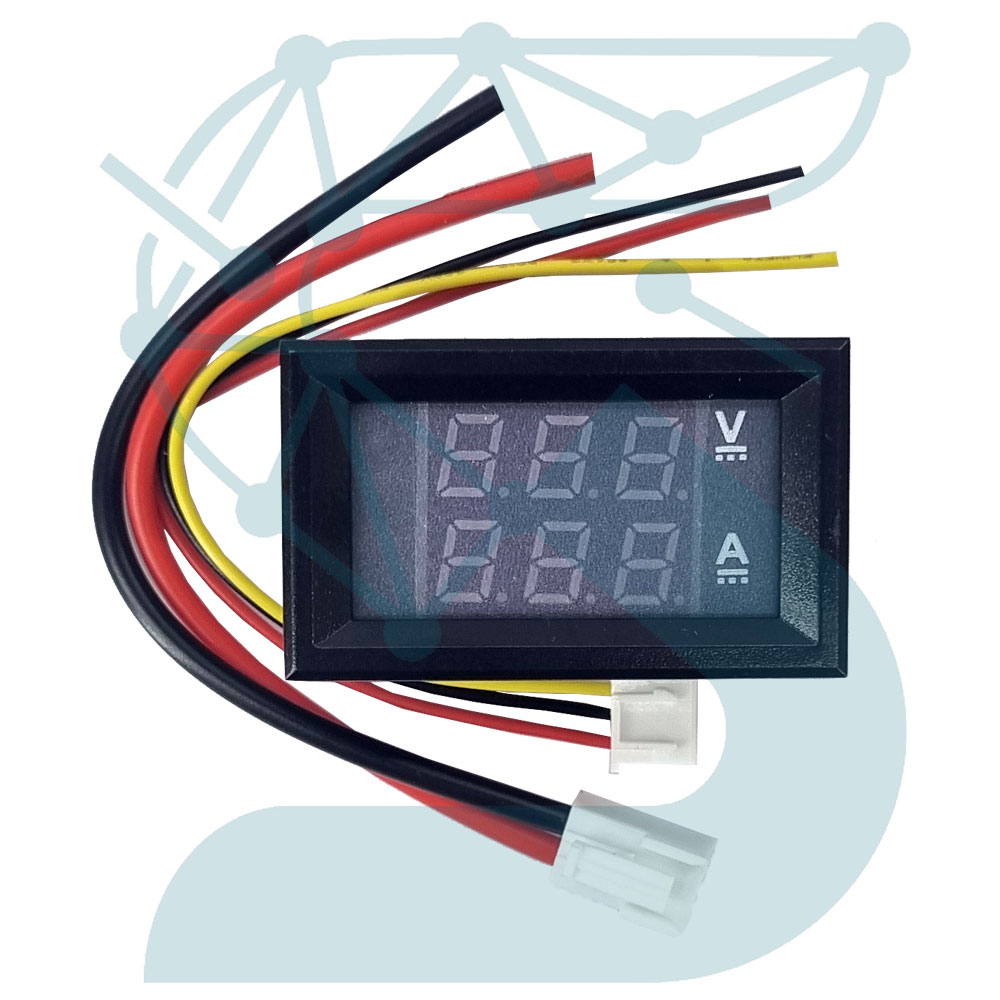

در مدل معمول سه سیمه:
در مدلهای چهار سیمه، سیم مجزایی برای اندازهگیری دقیق جریان و ولتاژ فراهم شده است.
