توضیحات
ماژول ولتمتر DC سهسیم 0.36 اینچ یک ابزار کوچک، دقیق و با دقت بالا برای نمایش لحظهای میزان ولتاژ در مدارات DC است. این ماژول با بهرهگیری از نمایشگر LED شفاف با اندازهی 0.36 اینچ، اعداد را حتی در نور محیطی بالا بهوضوح نشان میدهد. طراحی سهسیمی آن موجب میشود تا بتوان از منبع تغذیهای مجزا برای راهاندازی استفاده کرد و ولتاژ ورودی با دامنهی گستردهای (از 3.5 تا 30 ولت DC) اندازهگیری شود.
از این ماژول معمولاً در پروژههای الکترونیکی، منابع تغذیه آزمایشگاهی، باتریسنجها و تجهیزات DIY برای نمایش ولتاژ لحظهای مدار استفاده میشود. توجه به جزئیات در طراحی مدار داخلی موجب پایداری قرائت و مقاومت بالا در برابر نویز شده است.
| ویژگی | مقدار / توضیح |
|---|---|
| مدل | Voltmeter DC 0.36” – 3‑Wire |
| ولتاژ کاری تغذیه | 3.5 تا 30 ولت DC |
| دامنه اندازهگیری ولتاژ | 0 تا 30 ولت (قابل ارتقا با تقسیم مقاومتی خارجی) |
| جریان مصرفی | کمتر از 20 میلیآمپر |
| نوع نمایشگر | عددی 3‑رقمی LED (سایز 0.36 اینچ) |
| رنگ نمایشگر | قرمز / سبز / آبی (مدلهای مختلف) |
| تعداد سیمها | 3 عدد (V+, GND, Vin) |
| دقت اندازهگیری | ± 0.1 ولت |
| زمان بهروزرسانی داده | حدود 200 میلیثانیه |
| جنس برد و قاب بیرونی | PCB فایبر کیفیت بالا با پوشش محافظ |
| ابعاد تقریبی | 23 × 15 × 10 میلیمتر |
| وزن خالص | حدود 5 گرم |
| دمای کاری | 0 تا +70 درجه سانتیگراد |

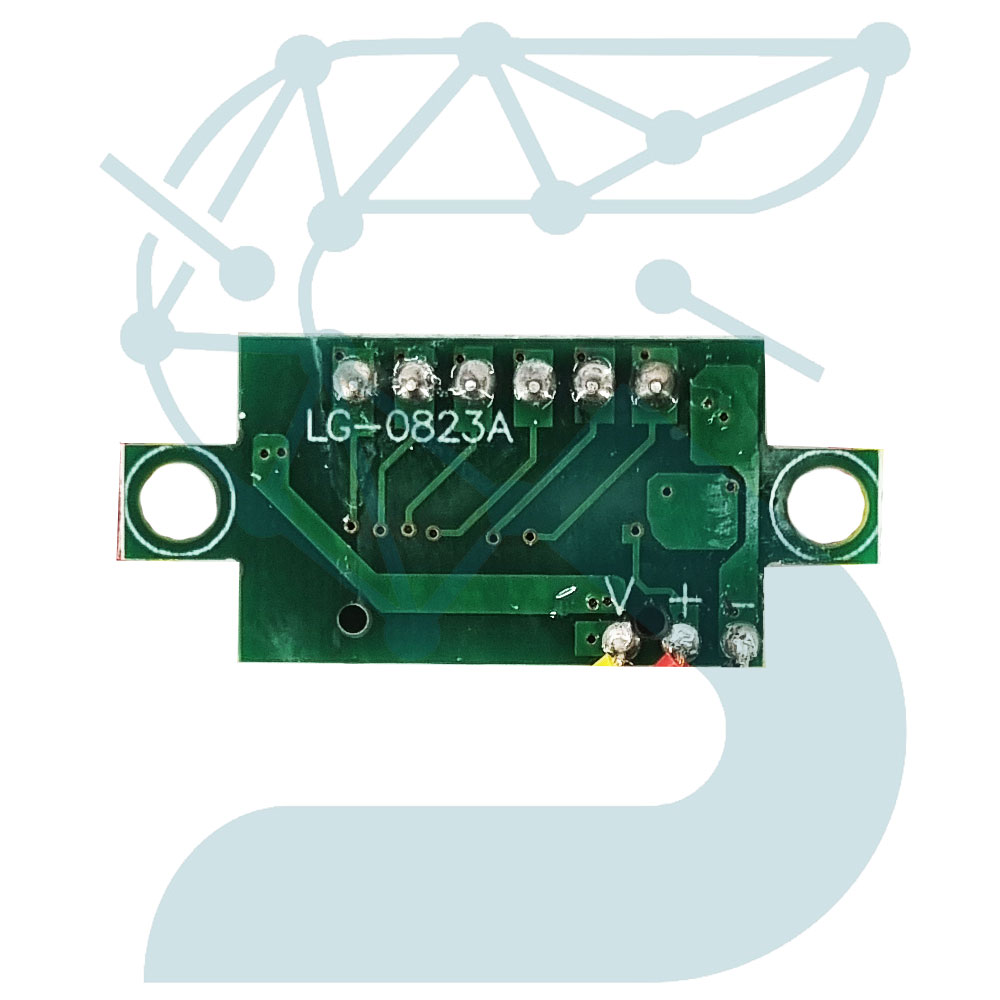

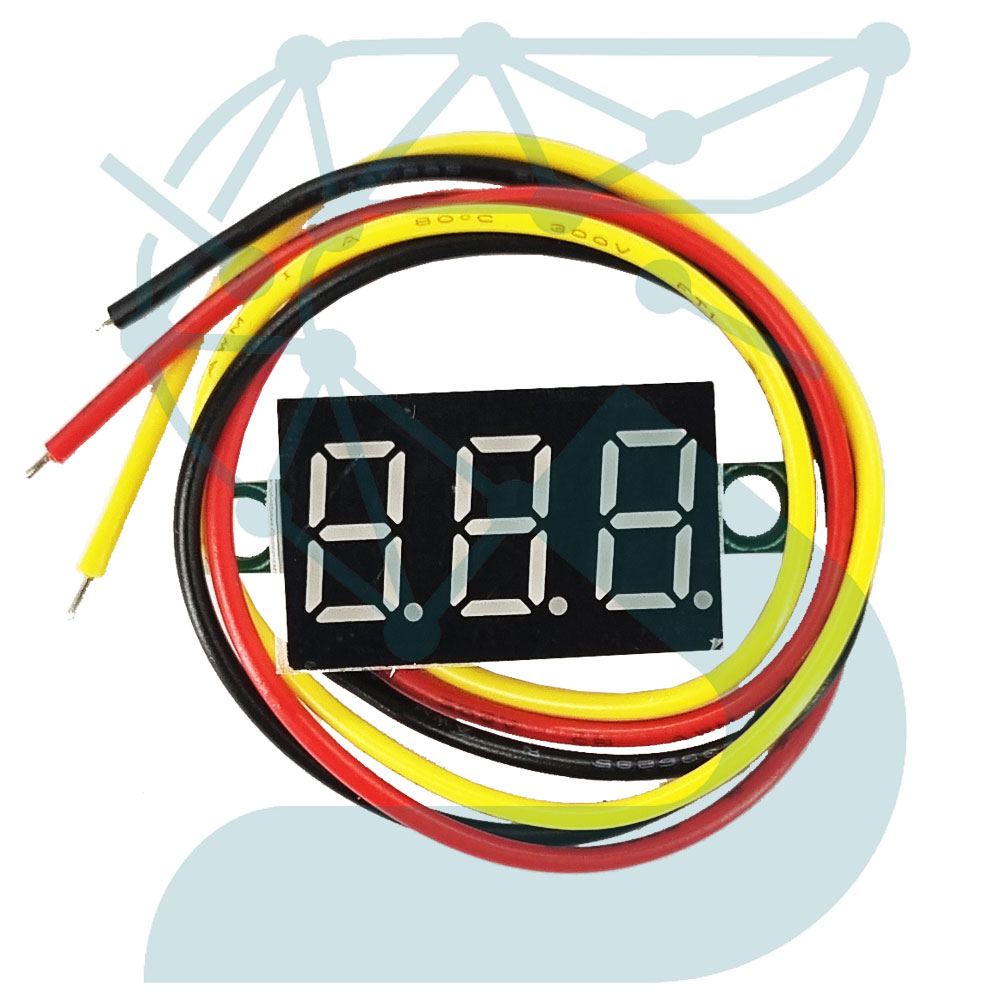

این ماژول دارای سه سیم رنگی است که هر یک وظیفهای مشخص دارند:
در کاربردهای عادی، ورودی Vin مستقیماً به نقطهای وصل میشود که باید ولتاژ آن اندازهگیری گردد. در صورتیکه ولتاژ مورد اندازهگیری بسیار به ولتاژ تغذیه نزدیک است (بهویژه در ولتاژهای پایینتر از 4 ولت)، دقت خوانش ممکن است کاهش یابد؛ بنابراین بهتر است از منبع تغذیهای مجزا برای VCC استفاده شود.
ماژول به کمک پایهی پتانسیومتر تعبیهشده روی بُرد، قابلیت کالیبراسیون دستی دارد تا خوانشهای نمایش دادهشده با ولتمتر مرجع دقیق هماهنگ شوند.
نکته: در هنگام نصب در پنل یا جعبه، دقت شود که نمایشگر در معرض مستقیم رطوبت یا جریانهای شدید هوا قرار نگیرد تا طول عمر LED حفظ گردد.
