ماژول دیجی اسپارک Digispark attiny85

معرفی تخصصی برد توسعه Digispark مبتنی بر میکروکنترلر ATtiny85

بردهای توسعه کوچک، مقرون‌به‌صرفه و کاربردی برای پروژه‌های مختلف امبدد و الکترونیک، انتخابی استراتژیک برای بسیاری از علاقه‌مندان و متخصصان این حوزه اند. یکی از این بردها که به دلیل ابعاد بسیار کوچک، قیمت مناسب، مصرف پایین و عملکرد قابل قبول در کاربردهای متنوع محبوبیت بالایی پیدا کرده Digispark با چیپ ATtiny85 است.

Digispark یک برد توسعه مبتنی بر میکروکنترلر ATtiny85 ساخت شرکت Microchip (اتمل سابق) است که با قابلیت برنامه‌نویسی از طریق USB و امکانات متعدد، امکان پیاده‌سازی پروژه‌های جمع و جور اما با کارایی مناسب را فراهم می‌کند.

این برد به دلیل طراحی ماژولار، مقرون‌به‌صرفه بودن و انعطاف‌پذیری بالا، اغلب برای کاربردهای اینترنت اشیا (IoT)، توسعه دستگاه‌های کوچک، پروژه‌های آموزشی و نمونه‌سازی سریع مورد استفاده قرار می‌گیرد.

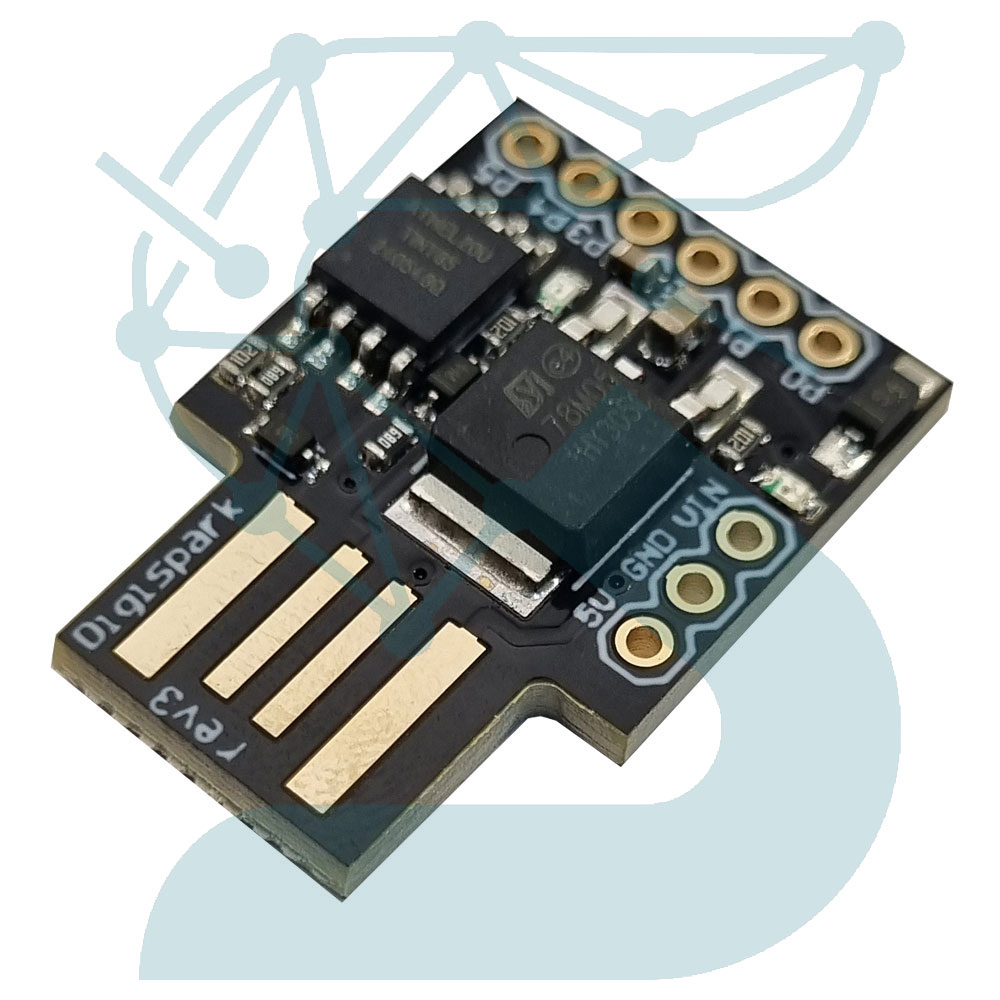

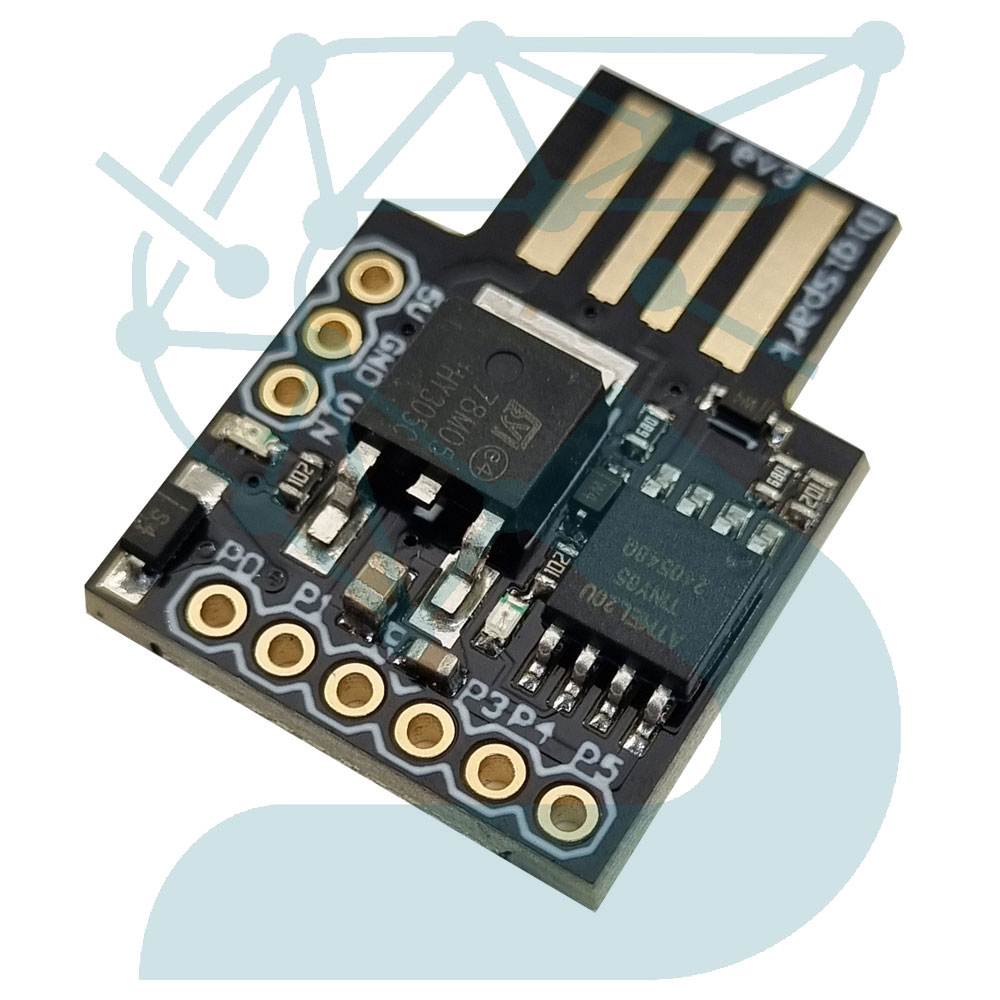

۱. معماری و ساختار فیزیکی برد Digispark ATtiny85

Digispark یکی از کوچک‌ترین بردهای توسعه دنیای آردوینو است که به طور مستقیم از طریق پورت USB کامپیوتر قابل برنامه‌ریزی می‌باشد.

در این برد، میکروکنترلر ATtiny85 قلب پردازشی را تشکیل می‌دهد و سایر اجزای کلیدی مانند رگولاتور ولتاژ، کانکتور USB، LED داخلی و پایه‌های GPIO در ابعادی بسیار کوچک چیده شده‌اند.

اجزای اصلی برد:

• میکروکنترلر: ATtiny85-20SU
• کانکتور USB: مستقیم تعبیه شده بر لبه برد (بدون نیاز به کابل اضافی با طراحی USB Plug)

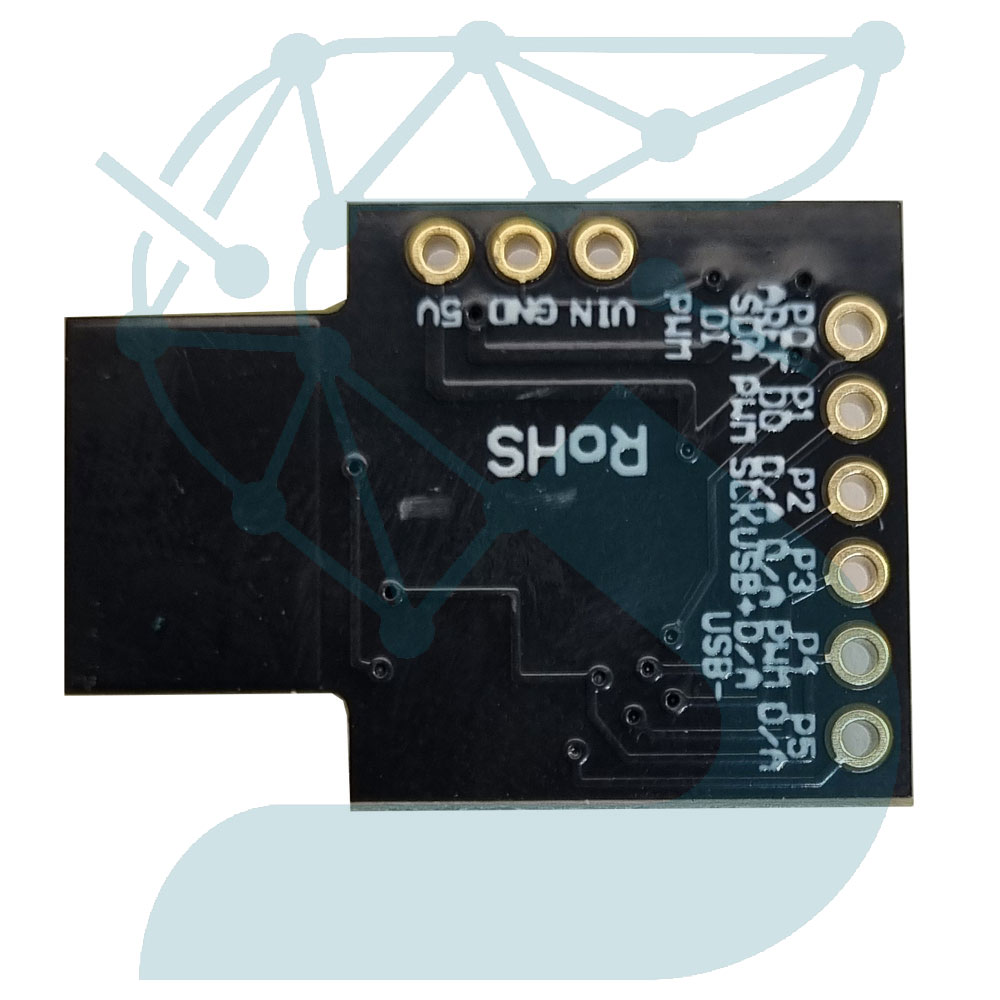

• پایه‌های ورودی/خروجی (GPIO): در مجموع ۶ پایه (با کاربرد چندگانه)
• LED داخلی: متصل به پایه شماره 1 (P1)
• رگولاتور ولتاژ: از نوع AMS1117-5V یا مشابه، جهت تامین تغذیه از USB
• محل اتصال هدرها: اغلب هدرهای مادگی و نری سوکت‌دار به صورت جدا همراه برد ارائه می‌شود

ابعاد برد Digispark تقریباً ۲۶ میلی‌متر × ۱۸ میلی‌متر است که آن را در دسته کوچک‌ترین بردها قرار می‌دهد.

۲. جدول پارامترهای فنی برد Digispark (ATtiny85)

۳. معرفی جامع میکروکنترلر ATtiny85

میکروکنترلر ATtiny85 یک MCU هشت-بیتی از خانواده AVR با راندمان بالا و مصرف پایین است که برای پروژه‌های کوچک، مصرف باتری کم و نیاز به تعداد پایه محدود طراحی شده است.

این چیپ برخلاف پردازنده‌های قدرتمندتر مثل ATmega328 روی بردهای آردوینو UNO، ظرفیت محدودی دارد اما با همین امکانات محدود، گستره چشمگیری از پروژه‌ها را پوشش می‌دهد.

قابلیت‌های کلیدی:

• معماری ساده و پایدار
• پشتیبانی کامل از زبان C و ++C
• اجرای بسیاری از تابع‌های اصلی محیط Arduino IDE از جمله digitalRead، digitalWrite، analogRead، analogWrite
• حافظه کافی برای برنامه‌هایی با اندازه کوچک و متوسط

۴. نحوه پروگرام و راه‌اندازی

برخلاف بردهای Arduino کلاسیک مثل UNO و Nano که نیاز به مبدل کد FT232 یا CH340 دارند، Digispark از مدار داخلی برای ارتباط USB بهره‌مند است. این ارتباط، برای کاربر یعنی نصب راحت‌تر بدون نیاز به مبدل اضافی.

مراحل راه‌اندازی عمومی:

1. نصب نرم‌افزار Arduino IDE نسخه ۱.۶.۴ به بالا
2. افزودن بسته برد Digispark به بخش Boards Manager با آدرس اختصاصی
3. اتصال مستقیم برد به پورت USB کامپیوتر
4. انتخاب برد Digispark (Default – 16.5mhz) یا گزینه‌های مشابه از بخش Tools
5. بارگذاری کد نمونه؛ فرآیند آپلود پس از اتصال برد، بدون نیاز به کلید ریست

توجه: برای بعضی نسخه‌های ویندوز نیاز به نصب درایور خاص DigiUSB وجود دارد تا شناسایی برد کامل شود.

۵. مقایسه Digispark با سایر بردهای توسعه آردوینو

Digispark به دلیل ابعاد کوچک‌تر و مصرف بسیار کم، زمانی که نیاز به عملکرد پایه‌ای و کم‌مصرف، وزن کمتر و هزینه پایین باشد بسیار منطقی است؛ اما از نظر قابلیت گسترش و تعداد پایه‌ها محدود است و به همین دلیل تنها برای پروژه‌های کوچک پیشنهاد می‌گردد.

۶. کاربردهای تخصصی و عمومی برد Digispark

این برد به دلیل ابعاد کوچک و مصرف پایین در حوزه‌های زیادی قابل کاربرد است:

• پروژه‌های اینترنت اشیا: نصب در سنسورهای کوچک، پروژه‌هایی که نیاز به اندازه جمع و جور دارند
• اتومیشن خانگی: ساخت سوییچ‌های لمسی کوچک، راه‌اندازی رله، کنترل لوازم منزل با حجم پایین مدار
• هک سخت‌افزاری: ساخت کی‌لاگرهای خودکار، h i d device و پروژه‌های آزمایشی USB بد
• راه‌اندازی رباتیک سبک: راه‌انداز موتورهای کوچک، سنسورهای استاندارد، ماژول‌های بلوتوث‌های کم‌مصرف
• نمونه‌سازی سریع: تست ایده‌ها قبل از توسعه نهایی روی سخت‌افزار بزرگ‌تر
• آموزش و یادگیری پروگرامینگ MCU های AVR: قیمت پایین امکان تهیه برای دانش‌آموزان و دانشجویان جهت تمرین بخش‌های سخت‌افزاری و نرم‌افزاری

۷. مزایا و محدودیت‌ها

مزایا:

• ابعاد بسیار کوچک (۲۶mm × ۱۸mm)
• مصرف انرژی پایین و مناسب باتری
• راه‌اندازی سریع Plug & Play با پورت USB
• قیمت مناسب
• مناسب برای نمونه‌سازی و پروژه‌های قابل حمل
• پشتیبانی از محیط Arduino IDE

محدودیت‌ها:

• حافظه کمتر نسبت به Arduino UNO و Nano
• تعداد پایه‌های ورودی/خروجی محدود
• عدم پشتیبانی از تمامی کتابخانه‌های سنگین Arduino به دلیل منابع محدود
• سرعت برنامه‌پذیری پایین‌تر از برخی بردهای رده بالاتر
• سطح جریان خروجی هر پین محدود (حداکثر ۴۰mA)

۸. نکات ایمنی، نگهداری و توصیه‌ها در استفاده از Digispark

• در هنگام اتصال مستقیم به پورت USB دقت شود، فشار و خم شدن برد باعث آسیب به کانکتور می‌شود
• در صورت بارگیری بیش از حد در خروجی پین‌ها امکان آسیب فیزیکی به MCU وجود دارد
• استفاده از کیپ‌هد یا سیم کوتاه جهت کاهش احتمال قطعی در کاربردهای دائم توصیه می‌گردد
• حتما پیش از پروگرام کردن، برد را در محیط ESD Safe استفاده نمایید
• در هنگام توسعه پروژه‌هایی با بار سنگین، از رله یا ترانزیستور برای حفاظت خروجی‌ها بهره بگیرید

9. 9. جمع‌بندی کاربردی

برد توسعه Digispark با میکروکنترلر ATtiny85 محصولی کاربردی به ویژه برای پروژه‌هایی است که در آن‌ها اندازه، قیمت و مصرف انرژی عوامل تعیین‌کننده هستند. این برد علی‌رغم محدودیت‌هایی در تعداد پایه‌ها و ظرفیت حافظه، امکان پیاده‌سازی طیف وسیعی از پروژه‌های IoT، اتوماسیون، نمونه‌سازی و آموزش را فراهم می‌آورد.

با توجه به وابستگی زیاد پروژه‌های امروزی به ابعاد کوچک، Digispark جایگاه خود را به خوبی در میان بردهای توسعه حفظ کرده و برای بسیاری از پروژه‌های شخصی و صنعتی (در سطح اولیه) انتخاب اول محسوب می‌شود.

در صورت نیاز به راهنمایی بیشتر برای انتخاب صحیح برد بر اساس کاربردتان یا تهیه فایل آماده، با بخش تخصصی فروشگاه سینک‌تک الکترونیک ارتباط بگیرید.
