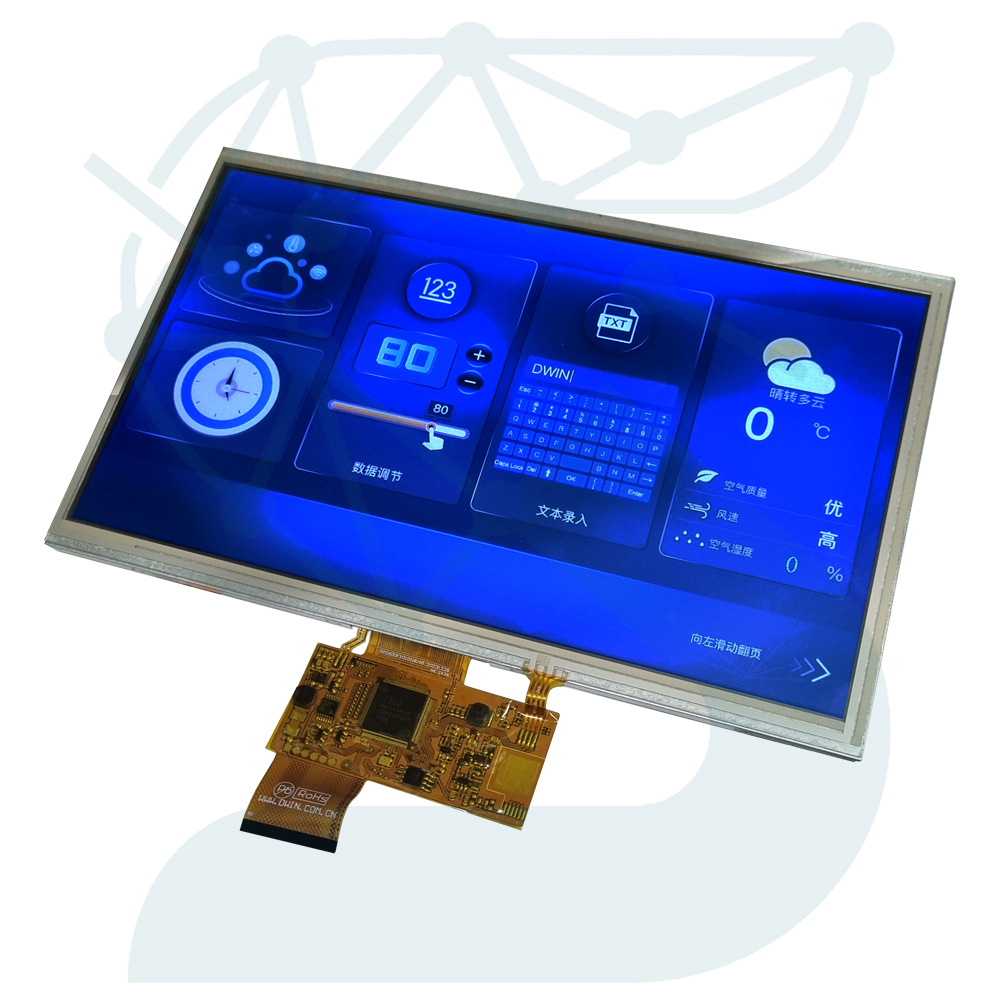

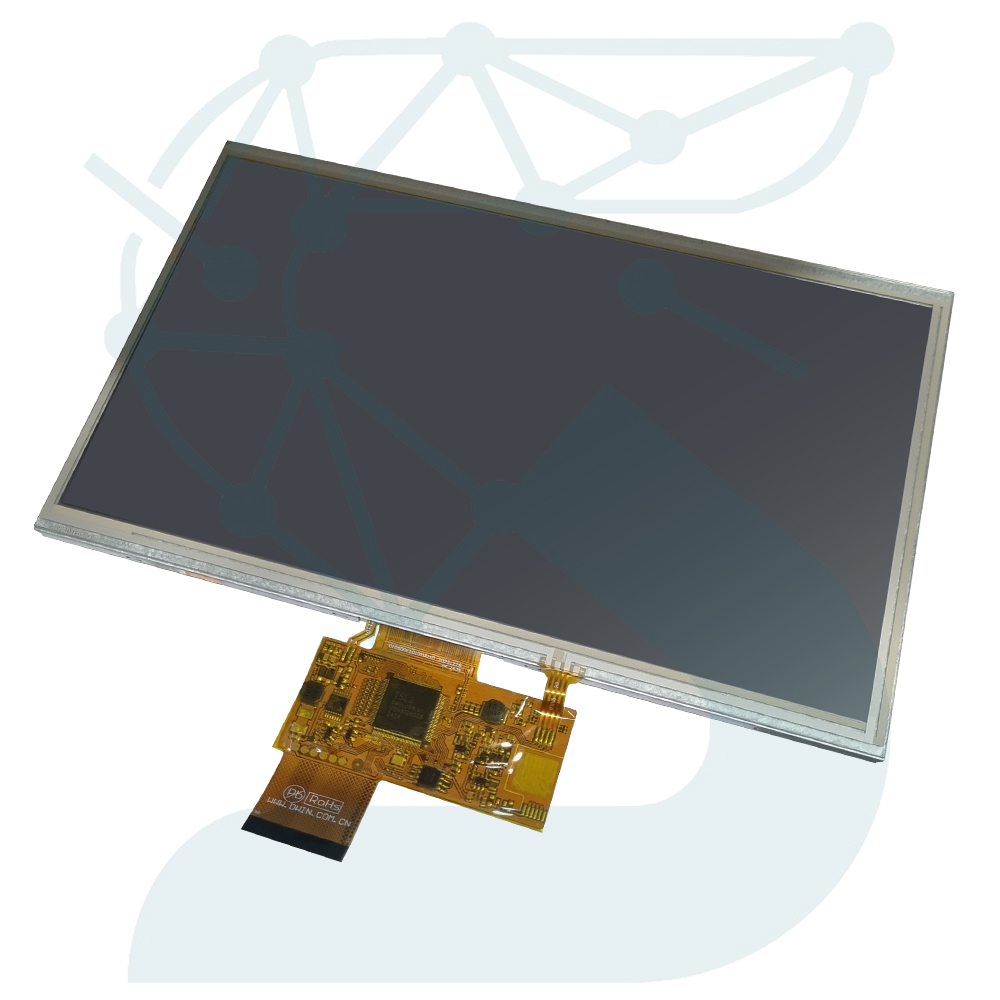

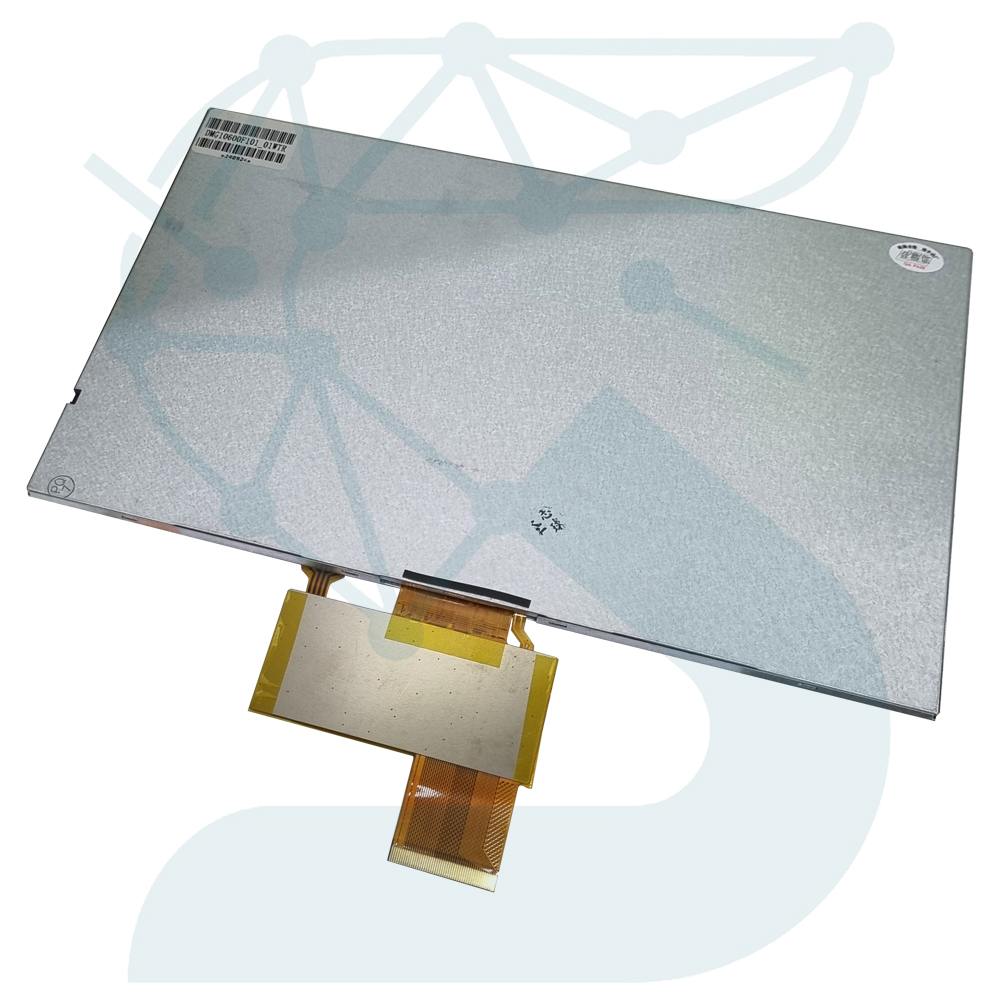

نمایشگرهای DWIN سری COF در واقع نسخههای اقتصادی و بسیار انعطافپذیر خانواده DWIN هستند که ساختار آنها با مدلهای صنعتی و Commercial تفاوت اساسی دارد. در این سری، هیچ برد مدارچاپی (PCB) در پشت نمایشگر وجود ندارد؛ بلکه کل مدار شامل پردازنده، حافظه، خازنها و قطعات اصلی مستقیماً روی فلت COF با کانکتور 50 پین سوار شدهاند. همین طراحی باعث میشود که کاربر بتواند بخشهایی مانند بیزر، سوکت کارت SD، مدارات تغذیه یا کانکتورها را مستقیماً روی PCB اصلی پروژه خود پیادهسازی کند و در نتیجه نمایشگر کاملاً با سختافزار پروژه یکپارچه شود.
یکی از تفاوتهای جذاب این سری، قابلیت برنامهنویسی میکرو داخلی است. پردازنده T5L داخل نمایشگر نهتنها برای اجرای رابط گرافیکی DGUS به کار میرود، بلکه کاربر میتواند آن را از طریق Keil C51 برنامهریزی کند. این یعنی علاوه بر طراحی گرافیکی با DGUS، میتوان منطق برنامه، کنترل I/Oها، پردازش ورودیها و مدیریت پروتکلها را مستقیماً داخل نمایشگر انجام داد؛ بنابراین در بسیاری از پروژهها دیگر به هیچ میکروکنترلر جانبی نیاز نخواهد بود.
قابلیتهای پردازشی و سختافزاری سری COF شامل موارد زیر است:
• پنج ورودی ADC با دقت بالا (16 بیتی)
• 22 پین I/O دیجیتال قابل تنظیم
• دو خروجی PWM با دقت 16 بیتی
• چهار پورت سریال UART/USART
• یک پورت CAN Bus برای ارتباطات صنعتی
• حافظه داخلی 16 مگابایت برای ذخیره فونت، تصاویر و دادههای برنامه
برای راهاندازی و تست اولیه این نمایشگرها، استفاده از برد مبدل HDL662S (نسخه تولید شرکت DWIN) یا برد SYN662S (تولید فروشگاه سینک تِک الکترونیک) توصیه میشود. این برد تمامی بخشهای ضروری نظیر اتصال IOها، سوکت کارت SD، بیزر، مدار تغذیه و پورتهای ارتباط سریال را روی خود دارد تا کاربر بتواند بدون نیاز به طراحی مدار جانبی، عملکرد کامل نمایشگر را تست کند.
نکته مهم این است که برد مبدل صرفاً برای تستهای اولیه استفاده میشود؛ پس از اطمینان از صحت عملکرد و انجام آزمونهای لازم، کاربر میتواند شماتیک همین مبدل را در PCB اصلی پروژه خود پیادهسازی کند و دیگر نیازی به خرید مبدل برای هر نمایشگر جداگانه نخواهد بود.
در مجموع، سری COF مناسب پروژههایی است که به قیمت مناسب، ابعاد فشرده، طراحی یکپارچه، حذف میکروکنترلر جانبی، و آزادی کامل در اتصال سختافزاری نیاز دارند. این سری عملاً یک HMI هوشمند + یک MCU داخلی قابل برنامهریزی را در یک پنل گرافیکی سبک و کمهزینه ترکیب میکند.
| ویژگی | توضیحات |
| نوع نمایشگر | IPS TFT LCD با زاویه دید گسترده (85°/85°/85°/85°) |
| تعداد رنگ | 16.7 میلیون رنگ |
| رزولوشن | 1024×600 پیکسل |
| اندازه ناحیه نمایش | 222.72×125.28 میلیمتر |
| نوع تاچ | خازنی |
| بکلایت | LED |
| حداکثر روشنایی | 150nit |
| تراشه پردازشی | T5L2 ASIC نسل دوم، دو هستهای، کممصرف |
| رابطهای ارتباطی | UART2 / UART4 / UART5 با سطح TTL |
| نرخ انتقال سریال | 3150 تا 3,225,600 |
| فرمتهای سریال | N81 / E81 / O81 / N82 (قابل تنظیم OS) |
| رابط طراحی | پشتیبانی از DGUS II |
| اینترفیس اصلی | کانکتور FPC 50pin با فاصله پین 0.5mm |
| ولتاژ کاری | 4.5 تا 5.5 ولت |
| جریان مصرفی | حداکثر 890mA با روشنایی حداکثری حدود 220mA با روشنایی حداقلی |
| درگاه کارت SD | پشتیبانی SD/SDHC برای برنامهریزی |
| ولتاژ خروجی کمکی | خروجی 3.3V با جریان حداکثری 150mA |
| قابلیتهای صدا | خروجی SPK برای درایو بازر با نیاز به مقاومت 10K Pull‑Down |
| قابلیتهای PWM | دو خروجی PWM با دقت 16 بیتی |
| قابلیتهای افزوده | پشتیبانی I/O، ADC، CAN، امکان اتصال RTC، پورت PGT05 |
| دمای کاری | -10 تا 60 درجه سانتیگراد |
| دمای ذخیرهسازی | -20 تا 70 درجه سانتیگراد |
| رطوبت مجاز | 10% تا 90% RH |
| پین | نام | I/O | توضیحات |
| 1 | 5V | I | ورودی تغذیه 4.5 تا 5.5 ولت |
| 2 | 5V | I | ورودی تغذیه |
| 3 | GND | GND | زمین |
| 4 | GND | GND | زمین |
| 5 | GND | GND | زمین |
| 6 | AD7 | I | ADC ورودی 12 بیت، ولتاژ 0 تا 3.3v |
| 7 | AD6 | I | ADC ورودی |
| 8 | AD5 | I | ADC ورودی |
| 9 | AD3 | I | ADC ورودی |
| 10 | AD1 | I | ADC ورودی |
| 11 | +3.3 | O | خروجی 3.3 ولت (150mA max) |
| 12 | SPK | O | خروجی درایو بازر/اسپیکر با مقاومت 10K Pull‑Down |
| 13 | SD_CD | I/O | رابط کارت SD/SDHC |
| 14 | SD_CK | O | Clock کارت SD (نیازمند خازن 22pF به GND) |
| 15 | SD_D3 | I/O | داده SD |
| 16 | SD_D2 | I/O | داده SD |
| 17 | SD_D1 | I/O | داده SD |
| 18 | SD_D0 | I/O | داده SD |
| 19 | PWM0 | O | PWM خروجی 16 بیت |
| 20 | PWM1 | O | PWM خروجی 16 بیت |
| 21 | P3.3 | I/O | IO یا SDA در صورت اتصال RTC |
| 22 | P3.2 | I/O | IO یا SCL در صورت اتصال RTC |
| 23 | P3.1 / EX1 | I/O | IO یا وقفه خارجی 1 |
| 24 | P3.0 / EX0 | I/O | IO یا وقفه خارجی 0 |
| 25 | P2.7 | I/O | IO |
| 26 | P2.6 | I/O | IO |
| 27 | P2.5 | I/O | IO |
| 28 | P2.4 | I/O | IO |
| 29 | P2.3 | I/O | IO |
| 30 | P2.2 | I/O | IO |
| 31 | P2.1 | I/O | IO |
| 32 | P2.0 | I/O | IO |
| 33 | P1.7 | I/O | IO |
| 34 | P1.6 | I/O | IO |
| 35 | P1.5 | I/O | IO |
| 36 | P1.4 | I/O | IO |
| 37 | P1.3 | I/O | IO |
| 38 | P1.2 | I/O | IO |
| 39 | P1.1 | I/O | IO |
| 40 | P1.0 | I/O | IO |
| 41 | UART4_TXD | O | ارسال سریال UART4 |
| 42 | UART4_RXD | I | دریافت سریال UART4 |
| 43 | UART5_TXD | O | ارسال سریال UART5 |
| 44 | UART5_RXD | I | دریافت سریال UART5 |
| 45 | P0.0 | I/O | IO |
| 46 | P0.1 | I/O | IO |
| 47 | CAN_TX | O | رابط CAN TX |
| 48 | CAN_RX | I | رابط CAN RX |
| 49 | UART2_TXD | O | ارسال سریال UART2 |
| 50 | UART2_RXD | I | دریافت سریال UART2 |
