ماژول RTC ساعت واقعی DS1307

شناسه محصول: 1000399 دسته بندی:
ویژگی های اصلی محصول:
  • آی‌سی ساعت واقعی DS1307
  • رابط ارتباطی I2C (دو سیمه)
  • ولتاژ کاری 5 ولت DC

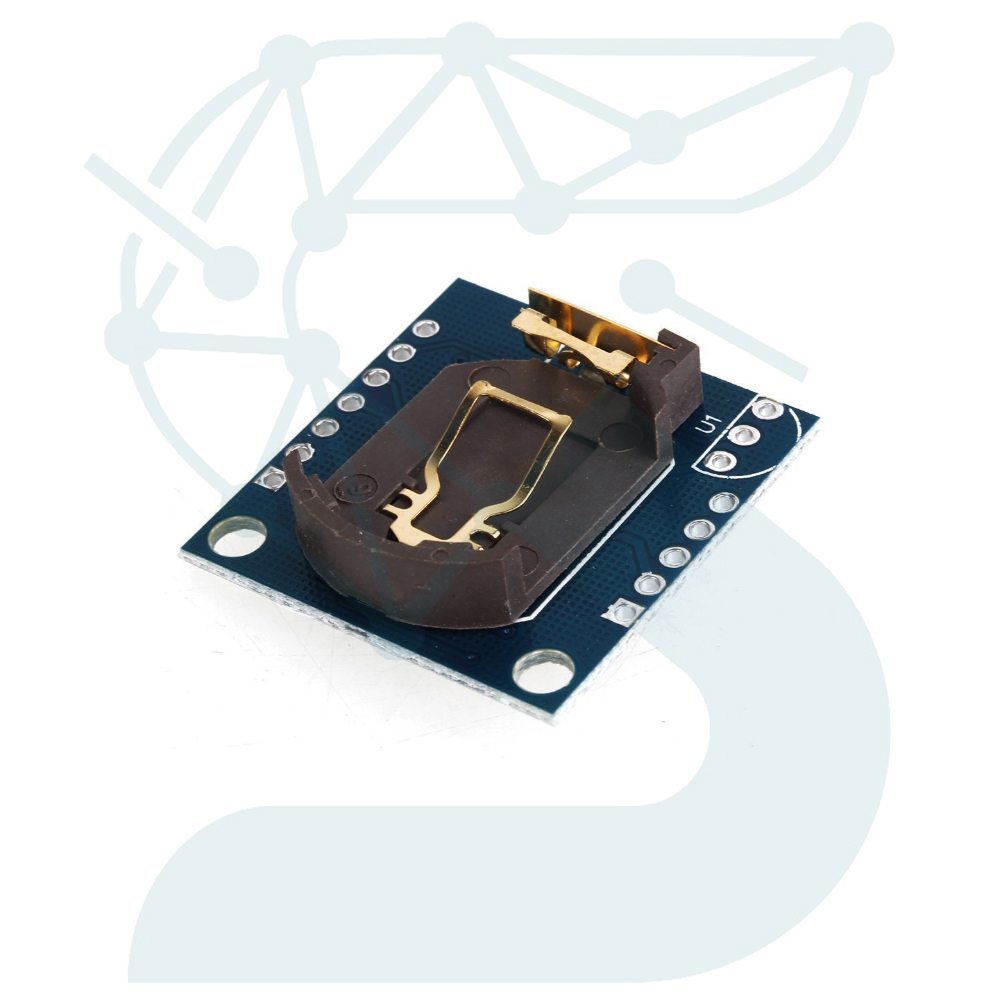

  • دارای باتری پشتیبان سکه‌ای (CR2032)
  • مصرف جریان بسیار پایین در حالت باتری
  • حافظه داخلی 56 بایت NV SRAM
  • خروجی موج مربعی قابل برنامه‌ریزی (SQW/OUT)
  • پشتیبانی از قالب زمانی 24 ساعته

مقایسه

افزودن به علاقه‌مندی‌

سوالی داری؟

ضمانت کیفیت

همه محصولات با بهترین کیفیت عرضه می‌شوند تا خیالتان از خرید آسوده باشد.

مشاوره رایگان

پیش از خرید، بچه های ما آماده‌اند نیاز شما را بررسی و بهترین پیشنهاد را ارائه کنند.

ارسال سریع

سفارش شما در کوتاه‌ترین زمان ممکن آماده و به مقصد ارسال می‌شود.

85,000تومان

49 در انبار

توضیحات

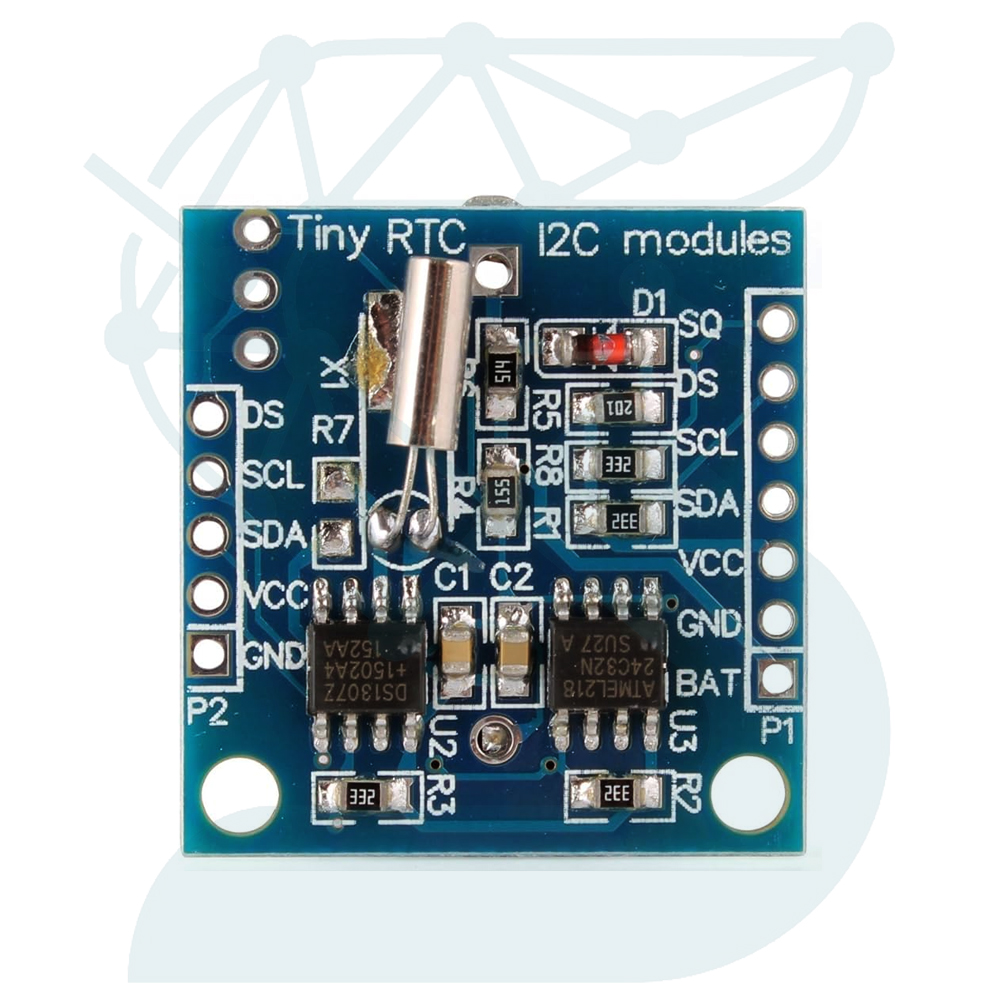

ماژول ساعت واقعی DS1307

ماژول ساعت واقعی DS1307 یک راه‌حل ساده و قابل اعتماد برای نگه‌داری زمان و تاریخ در پروژه‌های الکترونیکی است. این ماژول به‌صورت مستقل از میکروکنترلر عمل می‌کند و حتی در صورت قطع برق اصلی، با کمک باتری پشتیبان، شمارش زمان را بدون وقفه ادامه می‌دهد. ارتباط با میکروکنترلر از طریق رابط استاندارد I2C انجام می‌شود که راه‌اندازی آن را در انواع پروژه‌های آموزشی و عملی بسیار ساده می‌کند.

DS1307 زمان را به‌صورت ثانیه، دقیقه، ساعت، روز، تاریخ و ماه ذخیره می‌کند و داده‌ها را در قالب BCD در اختیار سیستم قرار می‌دهد. این ماژول گزینه‌ای مناسب برای پروژه‌هایی است که دقت زمانی معمولی کافی بوده و نیاز به راه‌حل کم‌مصرف و اقتصادی دارند. وجود حافظه SRAM داخلی نیز امکان ذخیره‌سازی مقادیر کوچک مانند تنظیمات یا پارامترهای کاربر را فراهم می‌کند.

این ماژول با ولتاژ 5 ولت کار می‌کند و به همین دلیل سازگاری بالایی با بردهای آردوینو، میکروکنترلرهای ATmega و سیستم‌های منطقی 5V دارد. در زمان قطع تغذیه اصلی، ماژول به‌صورت خودکار به حالت باتری منتقل شده و مصرف جریان به حداقل ممکن کاهش می‌یابد.

 جدول مشخصات فنی

پارامتر مقدار
آی‌سی اصلی DS1307
ولتاژ کاری 5V DC
رابط ارتباطی I2C
آدرس I2C 0x68
باتری پشتیبان CR2032
مصرف جریان در حالت باتری کمتر از 500nA
حافظه داخلی 56 بایت NV SRAM
خروجی سیگنال Square Wave قابل تنظیم
فرمت زمان BCD
دقت زمانی وابسته به کریستال خارجی
ابعاد ماژول حدود 24×36 میلی‌متر

کاربردهای رایج

  • ساعت دیجیتال و دیواری مبتنی بر میکروکنترلر
  • سیستم‌های ثبت داده (Data Logger)
  • کنترل‌کننده‌های زمان‌بندی‌شده مانند آبیاری یا روشنایی
  • تابلوهای نمایشگر ساعت و تاریخ
  • پروژه‌های آموزشی آموزش پروتکل I2C
