برد تبدیل ESP32‑WROOM‑32 یک ابزار ساده اما بسیار کاربردی است که برای نصب ماژولهای ESP32‑WROOM‑32 یا ESP‑32S روی برد بورد طراحی شده است.
از آنجایی که پینهای این ماژولها فاصلهای غیر استاندارد برای Breadboard دارند (بین دو ردیف حدود 25 میلیمتر) استفادهی مستقیم از آنها در پروتوتایپها ممکن نیست. این مبدل پین به برد بورد، با جابجایی منطقی پایهها و افزودن ردیف هدر ۲.۵۴ میلیمتری، امکان تست و توسعهی سریع مدارها را فراهم میکند.
برد هیچ مدار الکترونیکی فعالی ندارد و صرفاً نقش رابط سختافزاری (Adapter) را ایفا میکند، اما به شکل چشمگیری در پروژههای آموزشی، طراحی PCB و نمونهسازی سریع با ESP32 باعث صرفهجویی در زمان میشود.
| ویژگی | توضیح |
|---|---|
| مدل محصول | ESP32‑WROOM‑32 Adapter Board |
| نوع ماژول قابل نصب | ESP32‑WROOM‑32 / ESP‑32S |
| نوع پایهها | Pin Header نری یا مادگی با فاصله استاندارد ۲.۵۴ میلیمتر |
| تعداد پینها | ۲۲ پایه در هر سمت |
| عرض ردیفها | تقریباً 26 میلیمتر (قابل نصب روی Breadboard) |
| جنس PCB | فایبرگلاس (FR‑4) با چاپ ماسک سفید |
| ضخامت PCB | 1.6 میلیمتر |
| نوع برد | غیرفعال (فاقد تراشه یا مدار مبدل) |
| کارکرد اصلی | مبدل فاصله پینها برای نصب روی Breadboard |
| رنگ برد | سفید با چاپ مشکی |
| ابعاد کلی | حدود 40 × 28 میلیمتر |

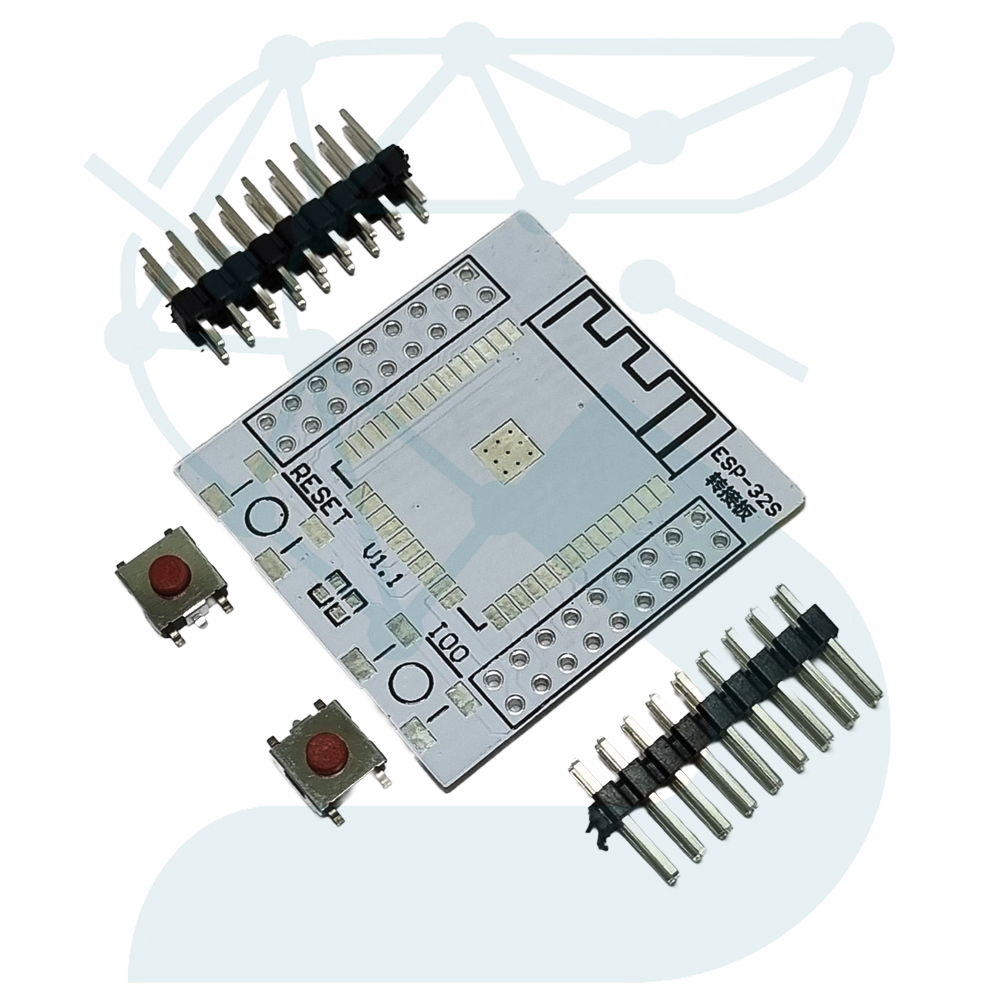

برای استفاده، ابتدا ماژول ESP32‑WROOM‑32 روی ناحیهی مرکزی برد قرار گرفته و لحیم میشود. سپس دو ردیف پین نری همراه آن در طرفین برد نصب میگردد تا خروجیها مستقیماً قابل اتصال به Breadboard یا سیمهای جامپر باشند.
برد صرفاً رابط فیزیکی است؛ هیچ گونه رگولاتور ولتاژ یا مبدل USB به سریال ندارد. بنابراین تغذیه (۳.۳ ولت) و پروگرام باید از طریق منابع خارجی (مثلاً ماژول FTDI یا پروگرامر ESP32 USB‑TTL) انجام شود.

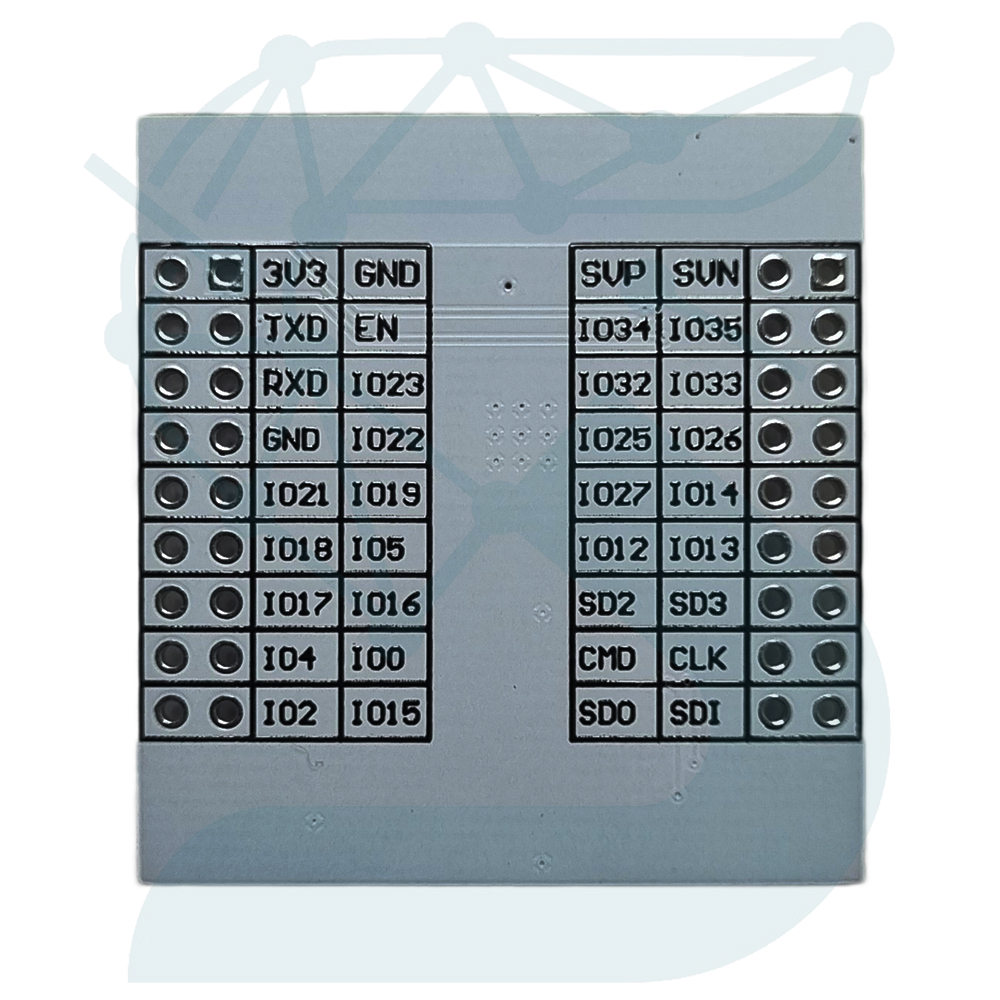

در طراحی PCB این برد، برچسب پینها (GPIO، EN، IO0، VIN و غیره) بهصورت چاپی بر روی برد درج شده تا نصب ماژول سریع و بدون خطا انجام شود. این روش باعث میشود بتوانید از ماژول ESP32 مانند یک برد توسعه استاندارد روی Breadboard استفاده کنید.
