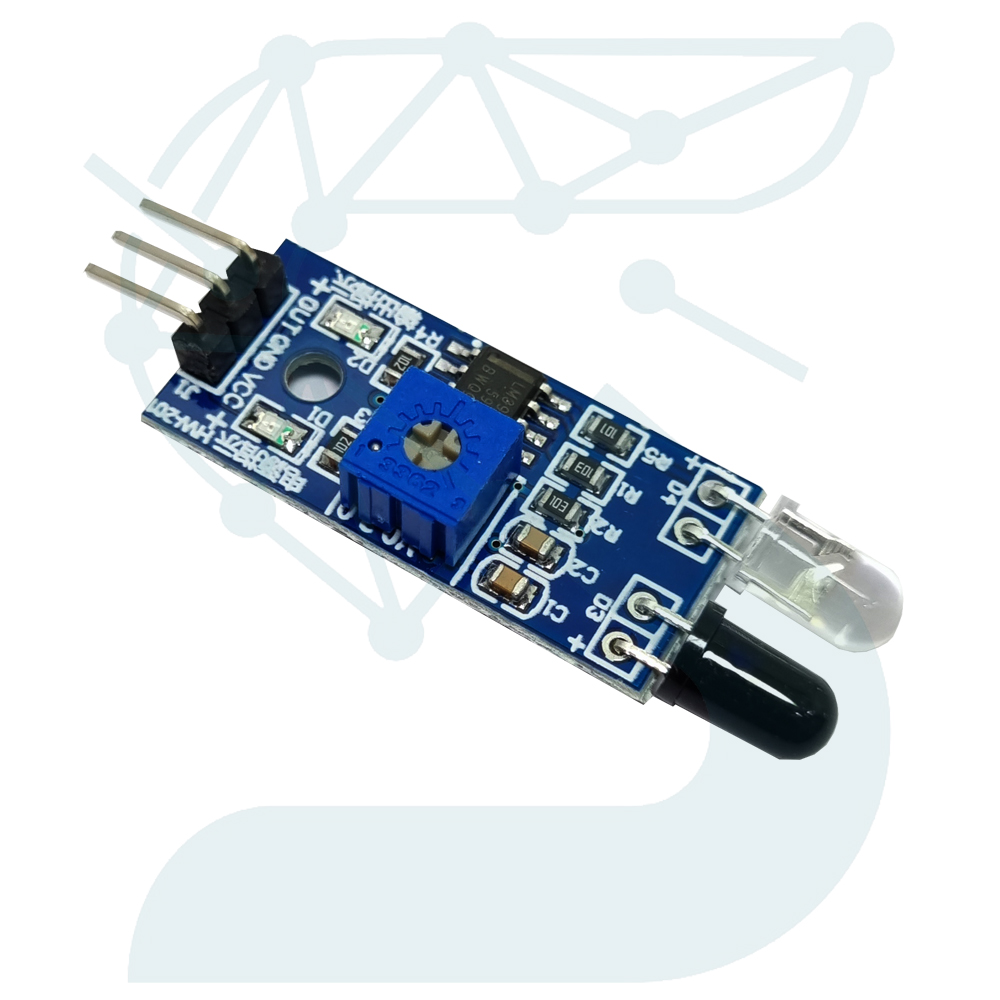

ماژول FC‑51 نوعی حسگر مادون قرمز (IR) است که از ترکیب یک فرستنده و گیرنده نوری برای شناسایی موانع در فاصلهی کوتاه استفاده میکند. این ماژول با ارسال پرتو مادون قرمز توسط LED فرستنده و دریافت بازتاب آن از سطح هدف، قادر است وجود جسم در مسیر خود را تشخیص دهد.

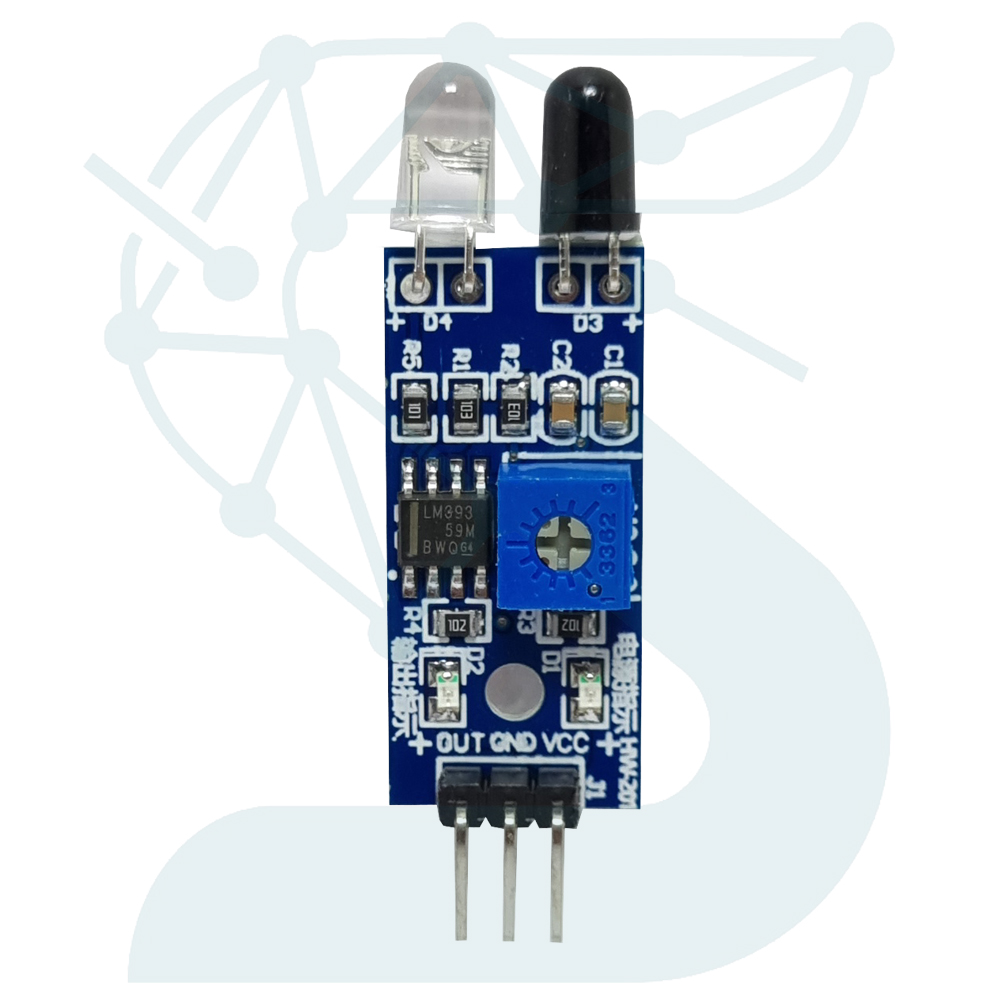

مدار داخلی ماژول شامل یک ترانزیستور حساس به نور (فتوترانزیستور)، مقایسهگر ولتاژ (Op‑Amp Comparator) و پتانسیومتر تنظیم حساسیت است. این ترکیب باعث میشود FC‑51 در پروژههای رباتیک، سیستمهای خودکار و کنترل حرکتی کاربرد گستردهای داشته باشد.
این ماژول قادر است در محدودهی تقریبی ۲ تا ۳۰ سانتیمتری موانع را تشخیص دهد و از خروجی دیجیتال برای اعلام وضعیت تشخیص استفاده میکند. طراحی ساده، ابعاد کوچک و تغذیهی کممصرف، آن را برای کاربردهای آموزشی و صنعتی ایدهآل ساخته است.
| ویژگی | مقدار / توضیح |
|---|---|
| مدل | IR Sensor FC‑51 |
| نوع حسگر | فرستنده و گیرنده مادون قرمز (Infrared TX/RX) |
| ولتاژ تغذیه کاری | 3.0 تا 5.0 ولت DC |
| جریان مصرفی | کمتر از 20 میلیآمپر |
| نوع خروجی | دیجیتال (ولتاژ منطقی HIGH/LOW) |
| فاصله تشخیص | تقریباً 2 تا 30 سانتیمتر (قابل تنظیم با پتانسیومتر) |
| زاویه تشخیص | حدود 35 درجه |
| نوع تنظیم حساسیت | دستی با پتانسیومتر onboard |
| نشانگر وضعیت | LED قرمز هنگام تشخیص مانع فعال میشود |
| طول موج LED فرستنده | حدود 940 نانومتر |
| ابعاد ماژول | حدود 45 × 14 × 10 میلیمتر |
| دمای کاری | -10 تا +50 درجه سانتیگراد |
| خروجی منطقی (Logic Level) | سازگار با 3.3V و 5V TTL |
| جنس برد | PCB فایبر با چاپ سبز و پوشش محافظ قلع |

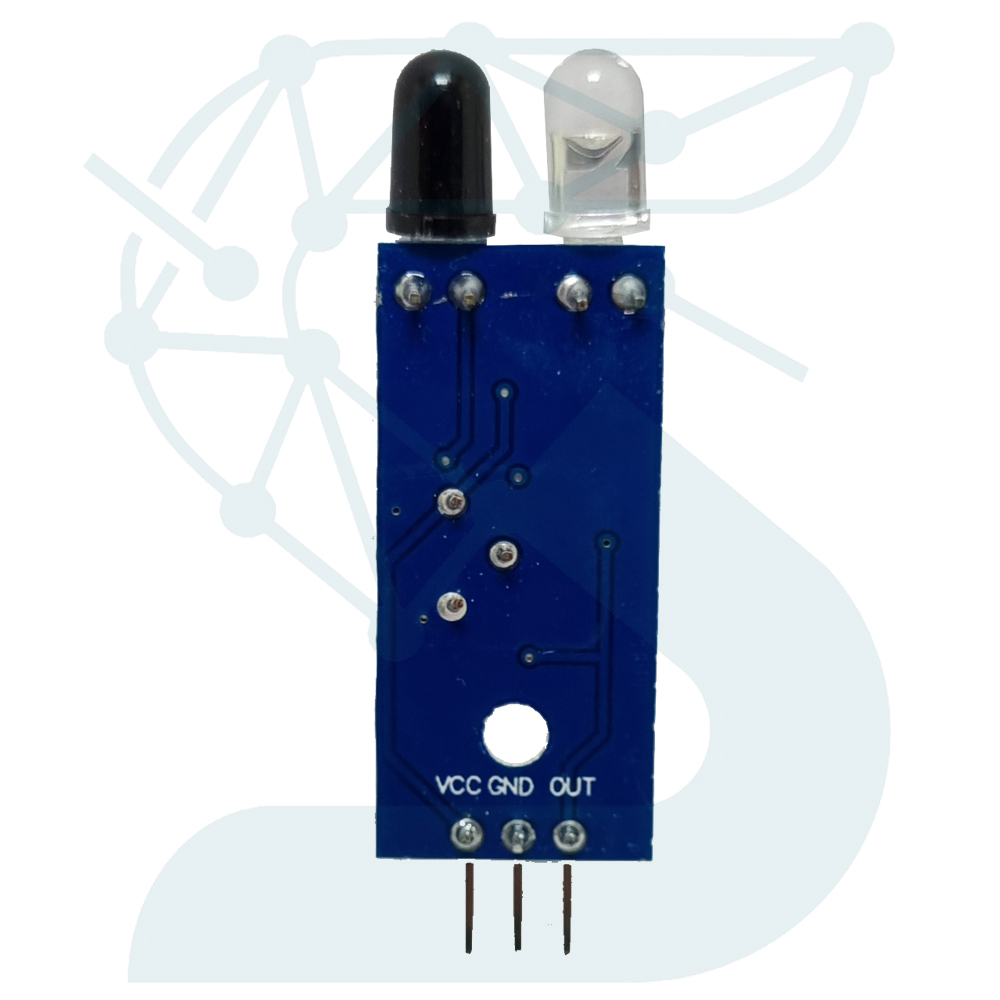

ماژول FC‑51 دارای سه پایهی اصلی است:
در نمونههای دارای کانکتور سهپین، پایهها بهصورت منظم متصل میشوند و خروجی OUT به یکی از پایههای دیجیتال میکروکنترلر وصل میگردد.
هنگامیکه نور مادون قرمز پس از برخورد به مانع، توسط گیرنده بازتاب میشود، مدار داخلی خروجی را LOW یا HIGH میکند (بسته به نوع تنظیم و وضعیت منطقی مدار).
LED قرمز روی ماژول در لحظهی تشخیص مانع روشن میشود و از طریق خروجی دیجیتال، سیگنال قابلخواندن توسط ریزپردازنده تولید میکند.
با چرخاندن پتانسیومتر تنظیم حساسیت (تریمپات آبی رنگ)، میتوانید فاصلهی تشخیص را بیشتر یا کمتر کنید.
در محیطهایی با نور شدید، ممکن است عملکرد حسگر کاهش یابد؛ در چنین مواردی، تنظیم مجدد حساسیت یا افزودن شیلد نوری کمک کننده خواهد بود.
