900,000تومان
در انبار موجود نمی باشد
توضیحات

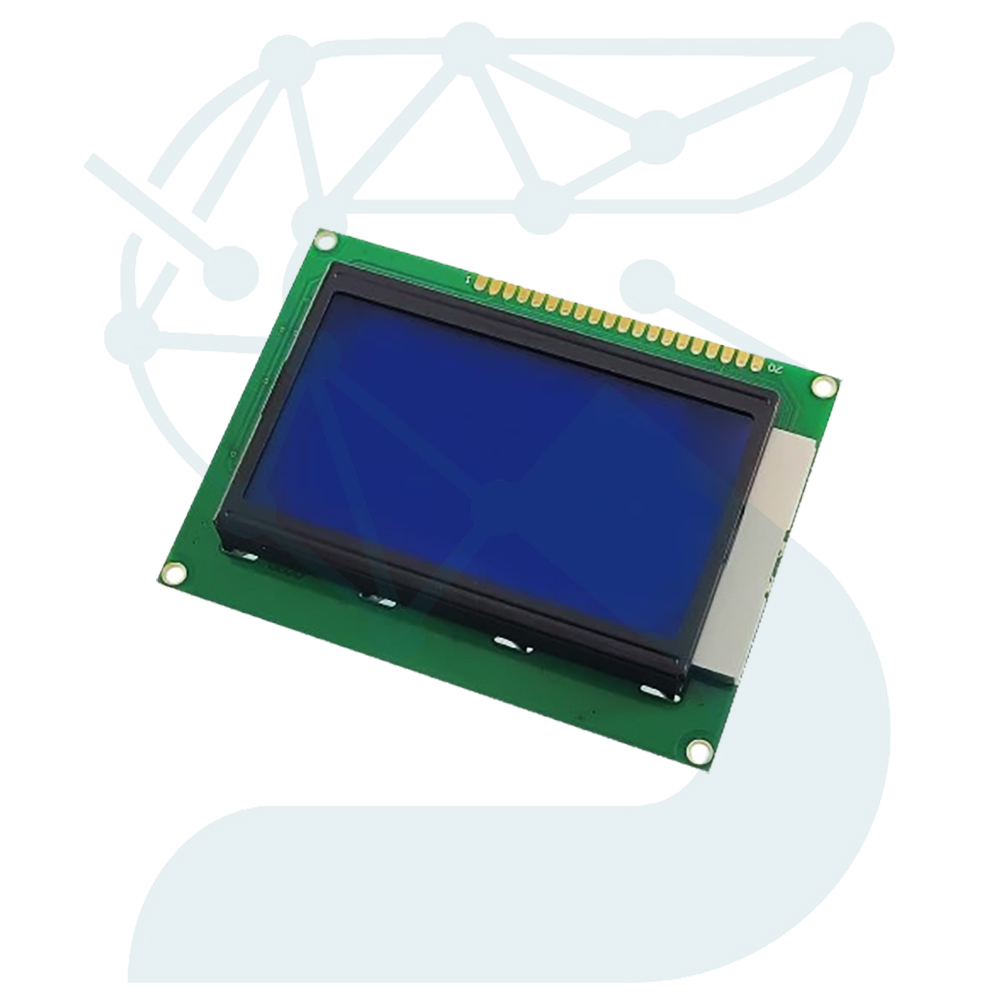

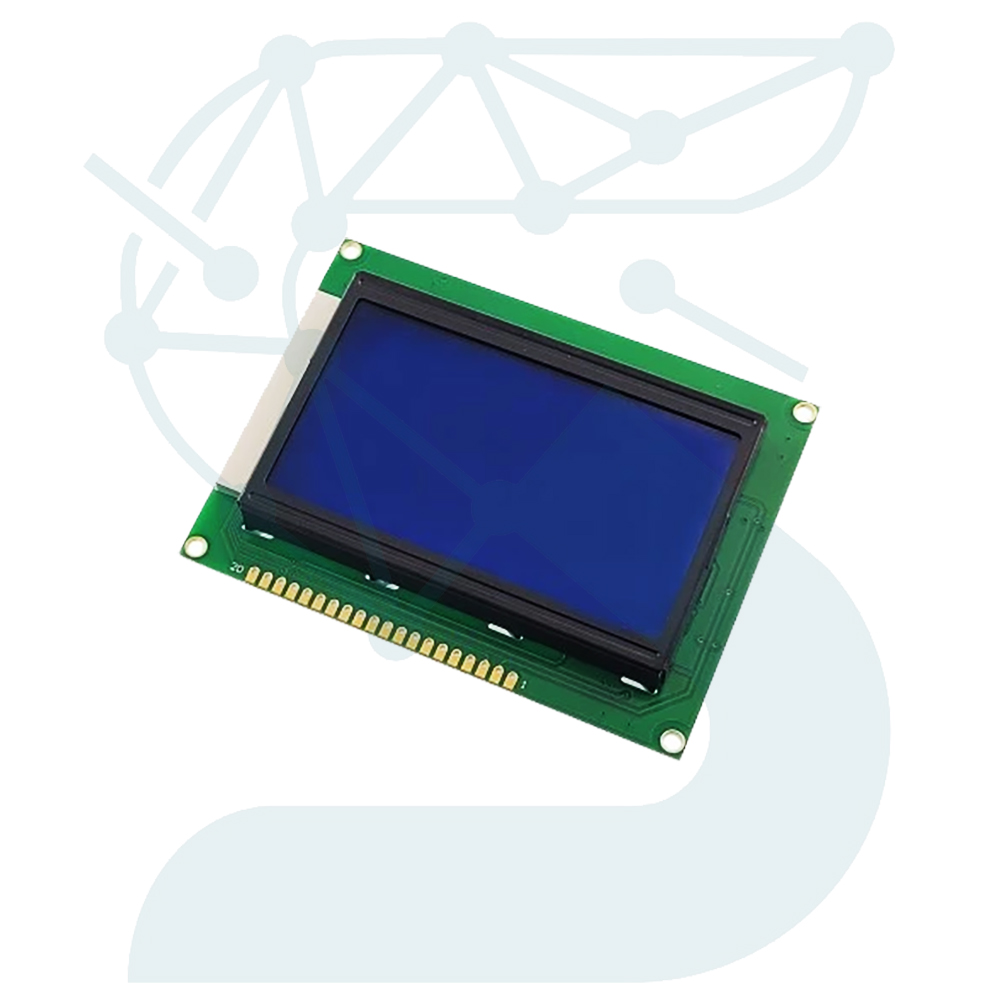

نمایشگرهای گرافیکی LCD با رزولوشن 128×64 در پروژههای الکترونیکی، بهویژه در رابطهای کاربری (User Interface) و دستگاههای اندازهگیری، کاربرد فراوان دارند. مدل KS0108 یکی از مشهورترین و پایدارترین درایورهای مورد استفاده در این نوع نمایشگرهاست که برای نمایش متن، نماد و گرافیک بهصورت پیکسلبهپیکسل طراحی شده است.
نسخهی رنگ آبی علاوه بر وضوح بالا، خوانایی بهتری زیر نور محیط دارد و از بکلایت LED آبی برای روشنایی صفحه استفاده میکند که در محیطهای صنعتی و کنترلی، دید مطلوبی فراهم میسازد.
این نمایشگر از دو درایور CS1 و CS2 استفاده میکند که هرکدام نیمی از صفحه (64×64 پیکسل) را کنترل میکنند. واحد کنترل KS0108 از نوع رابط موازی ۸ بیتی بوده و برای ارتباط مستقیم با میکروکنترلرهایی نظیر ATmega، STM32 و PIC بهخوبی قابل استفاده است.
پایههای کنترلی شامل RS، RW، E (Enable)، CS1، CS2 و پایه RESET هستند که با پروتکل سادهی خواندن/نوشتن موازی کار میکنند. حافظه نمایشگر در قالب RAM داخلی صفحهای (Page Memory) سازماندهی شده و هر صفحه شامل ۸ سطر پیکسلی است.
| مشخصه | توضیحات |
|---|---|
| مدل | LCD Graphic 128×64 Blue KS0108 |
| رزولوشن پیکسلی | 128 × 64 پیکسل |
| نوع درایور کنترل | KS0108 / ST7920 سازگار |
| رابط ارتباطی | Parallel 8-bit (با سیگنالهای CS1 ، CS2 ، RS ، RW ، E) |
| ولتاژ تغذیه کاری | 5 ولت DC |
| رنگ بکلایت | آبی (LED Backlight) |
| نوع نمایش داده | گرافیکی و متنی با کنترل پیکسلبهپیکسل |
| جریان مصرفی متوسط | حدود 20 تا 25 میلیآمپر |
| زاویه دید | حدود 120 درجه |
| دمای کاری | ‑20 تا +70 درجه سانتیگراد |
| ابعاد فیزیکی | تقریباً 93 × 70 میلیمتر |
| ابعاد ناحیه نمایش (Viewing Area) | حدود 72 × 40 میلیمتر |
| نوع بکلایت قابل تنظیم | از طریق پتانسیومتر کنتراست |
| نوع اتصال PCB | پین Header 17 تایی بهصورت DIP |
