• مبتنی بر چیپ اصلی BC417 با پایداری ارتباط مناسب
• قابلیت انتخاب نقش Master یا Slave
• پشتیبانی از پروفایل SPP جهت ایجاد پورت سریال مجازی
• حالت AT برای تنظیمات پیشرفته ماژول
• ولتاژ تغذیه 3.6 تا 5 ولت
• سطح منطقی 3.3 ولت (نیازمند تطبیق سطح برای RX)
• آنتن PCB داخلی با طراحی بهینه RF
• LED نشانگر وضعیت ارتباط و حالت AT
• سازگار با Arduino، ESP8266، ESP32، STM32 و AVR
مقایسه
افزودن به علاقهمندی
سوالی داری؟
همه محصولات با بهترین کیفیت عرضه میشوند تا خیالتان از خرید آسوده باشد.
پیش از خرید، بچه های ما آمادهاند نیاز شما را بررسی و بهترین پیشنهاد را ارائه کنند.
سفارش شما در کوتاهترین زمان ممکن آماده و به مقصد ارسال میشود.
270,000تومان
7 در انبار
توضیحات

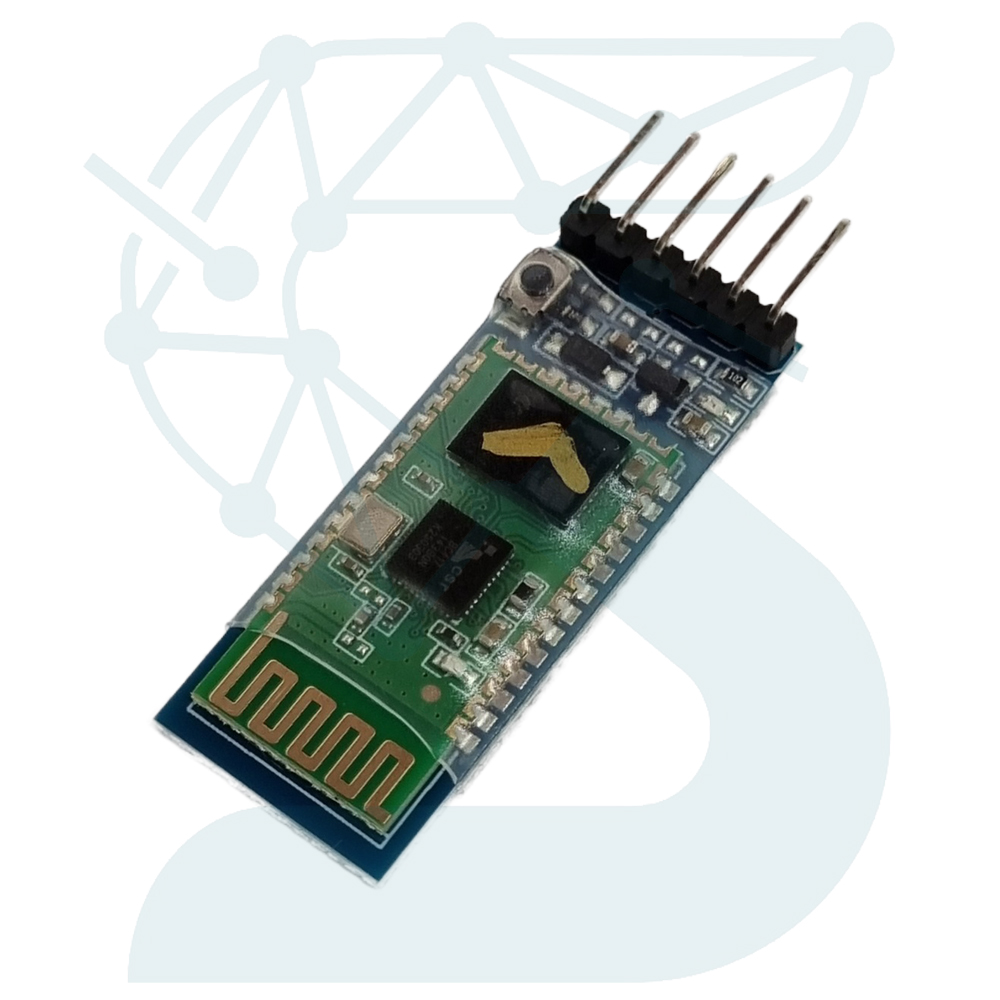

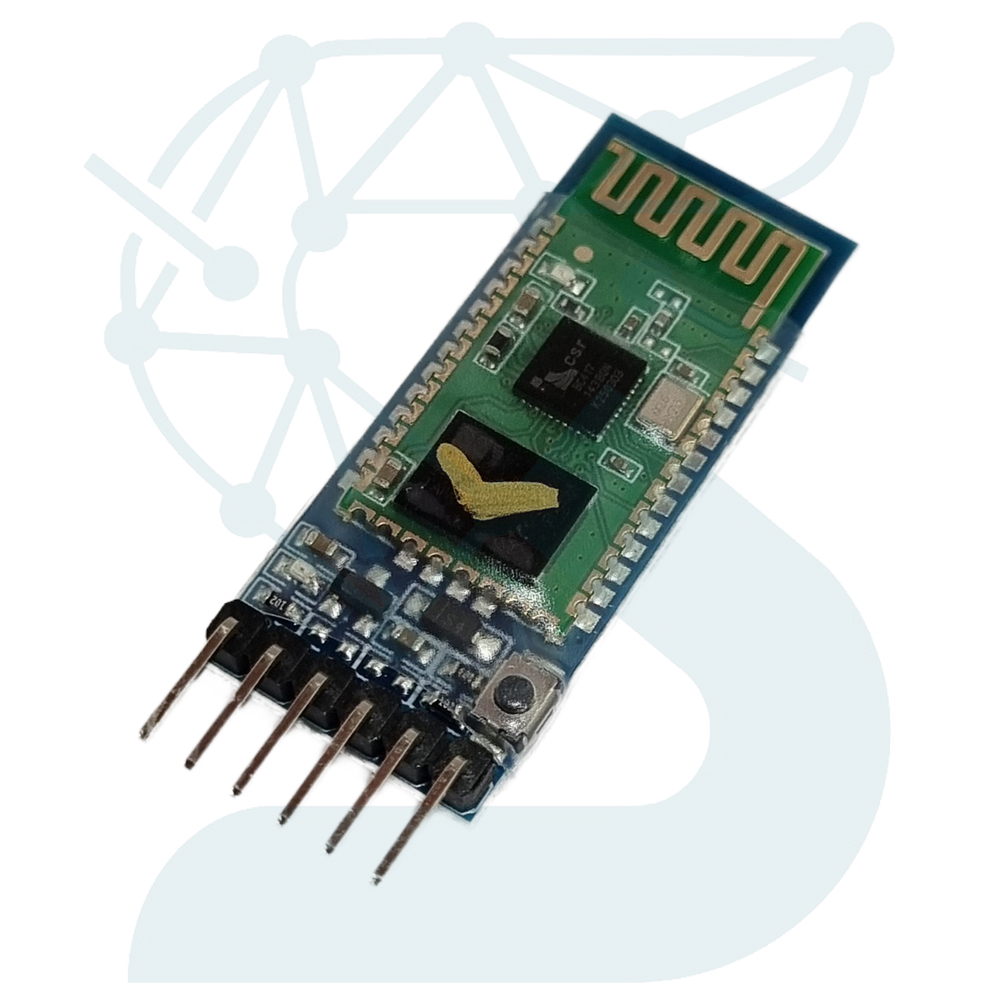

ماژول بلوتوث HC‑05 یک ماژول ارتباط بیسیم سریال مبتنی بر چیپ BC417 است که امکان تبادل داده بهصورت UART از طریق لینک بلوتوث کلاسیک را فراهم میکند. نسخهای که در تصویر قابل مشاهده است، نمونه پایه و رایج HC‑05 با آنتن PCB یکپارچه و ۶ پایه خروجی است.
این ماژول از پروفایل SPP (Serial Port Profile) پشتیبانی میکند، بنابراین در سیستمعاملهایی مانند Windows و Android بهعنوان یک درگاه سریال مجازی شناخته میشود. یکی از مهمترین مزایای HC‑05 نسبت به مدلهای سادهتر مانند HC‑06، قابلیت تغییر نقش بین Master و Slave است؛ ویژگیای که امکان برقراری ارتباط فعال یا غیرفعال را براساس نیاز پروژه فراهم میکند.
در حالت AT، که با فعالسازی پایه EN (یا KEY) وارد آن میشود، تنظیمات پیشرفتهای مانند نرخ بود، رمز اتصال، نام دستگاه و نقش ارتباطی قابل مدیریت است. این رفتار با الگوی خاص چشمکزدن LED مشخص میشود و اهمیت زیادی در پیکربندی صحیح ماژول دارد.
بخش RF روی برد شامل مسیر آنتن چاپی و شبکه تطبیق امپدانس است که برای دستیابی به پایداری لینک و کاهش تلفات انرژی طراحی شده است. وجود آن نشاندهنده نسخه استاندارد و رایج HC‑05 مبتنی بر چیپ اصلی CSR/BC417 است.
با توجه به سطح منطقی 3.3 ولت روی پایههای RX و TX، استفاده از تقسیم مقاومتی یا مبدل سطح منطقی برای جلوگیری از اعمال سطح 5 ولت توصیه میشود. این موضوع خصوصاً در اتصال مستقیم به آردوینوهای 5 ولتی اهمیت دارد.
ماژول HC‑05 بهدلیل ابعاد کوچک، مصرف توان پایین و پایداری مناسب لینک، در حوزههایی مانند رباتیک، دستگاههای قابلحمل، سیستمهای مانیتورینگ، کنترل بیسیم و پروژههای هوشمندسازی بهطور گسترده استفاده میشود.
| مشخصه | مقدار |
|---|---|
| مدل ماژول | HC‑05 (نسخه پایه بدون شیلد) |
| چیپ اصلی | CSR BC417143B |
| نسخه بلوتوث | Bluetooth 2.0 + EDR |
| پروفایل ارتباطی | SPP |
| نقشها | Master / Slave |
| ولتاژ ورودی | 3.6 تا 5 ولت |
| سطح منطقی UART | 3.3V |
| نرخ بود پیشفرض | 9600 (حالت کاری) / 38400 (حالت AT) |
| برد ارتباطی | 8 تا 12 متر (محیط بسته) |
| توان خروجی | حدود 4 dBm |
| آنتن | آنتن PCB چاپی |

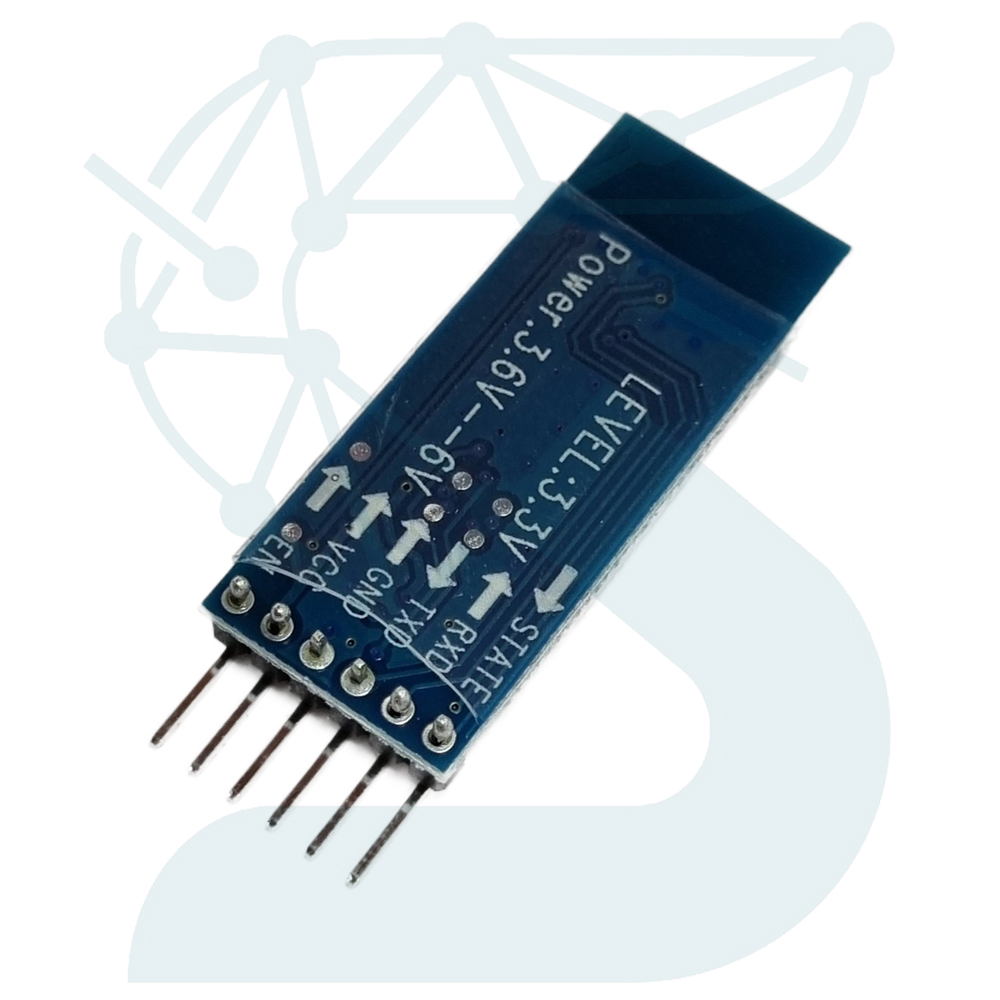

| پینها | EN – VCC – GND – TXD – RXD – STATE |
| کاربردها | کنترل بیسیم، مانیتورینگ، رباتیک، سیستمهای هوشمند |
