• مجهز به نمایشگر 7Segment چهاررقمی
• راهاندازی کامل تراشه HX711 بدون نیاز به میکروکنترلر
• مناسب برای تست لودسل و بررسی پایداری سیگنال ADC
• سه کلید کنترلی برای تنظیمات و صفرکردن خروجی
• پشتیبانی از لودسلهای استاندارد چهار سیمه
• دارای کانکتور هدر برای اتصال سریع
مقایسه
افزودن به علاقهمندی
سوالی داری؟
همه محصولات با بهترین کیفیت عرضه میشوند تا خیالتان از خرید آسوده باشد.
پیش از خرید، بچه های ما آمادهاند نیاز شما را بررسی و بهترین پیشنهاد را ارائه کنند.
سفارش شما در کوتاهترین زمان ممکن آماده و به مقصد ارسال میشود.
160,000تومان
2 در انبار
توضیحات
ماژول تستر و راهانداز HX711 مجهز به نمایشگر سگمنت چهاررقمی برای ارزیابی عملکرد مبدل آنالوگبهدیجیتال بارسنجی (Load Cell ADC) و نمایش مستقیم مقدار خروجی لودسل مورد استفاده قرار میگیرد.

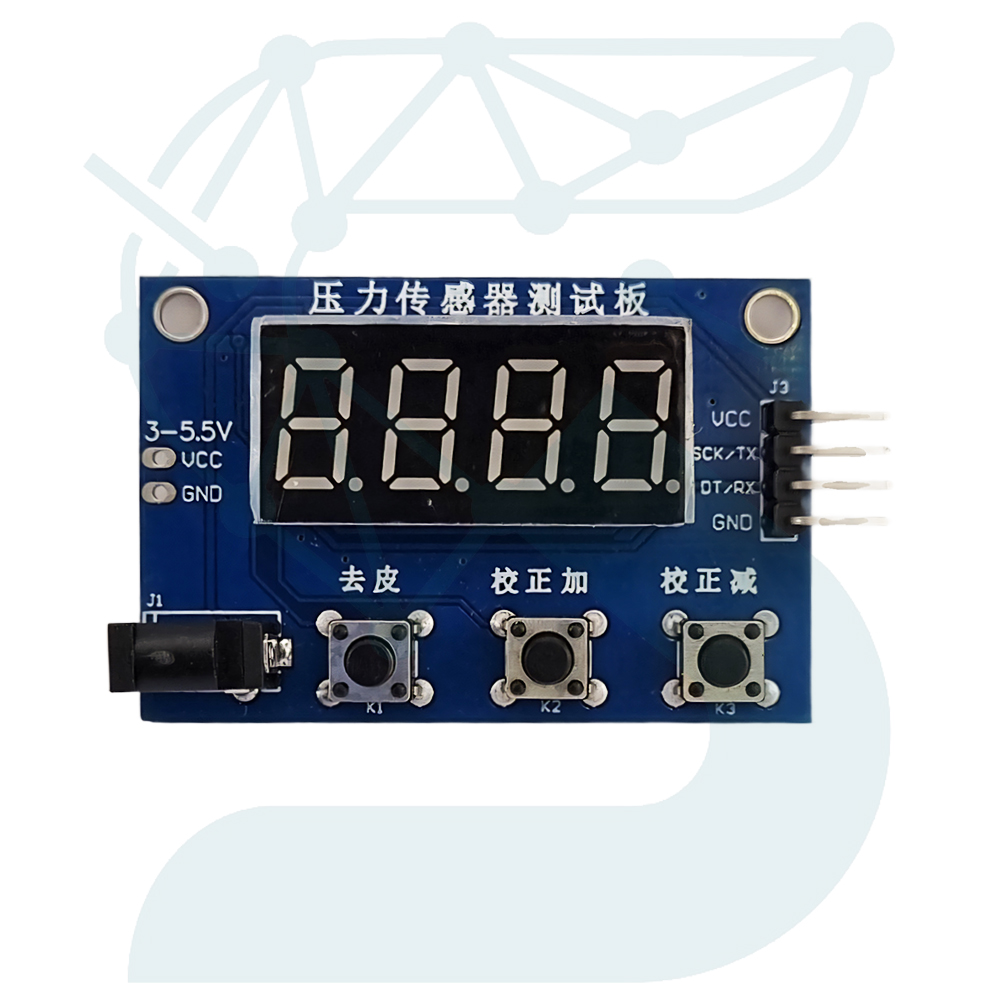

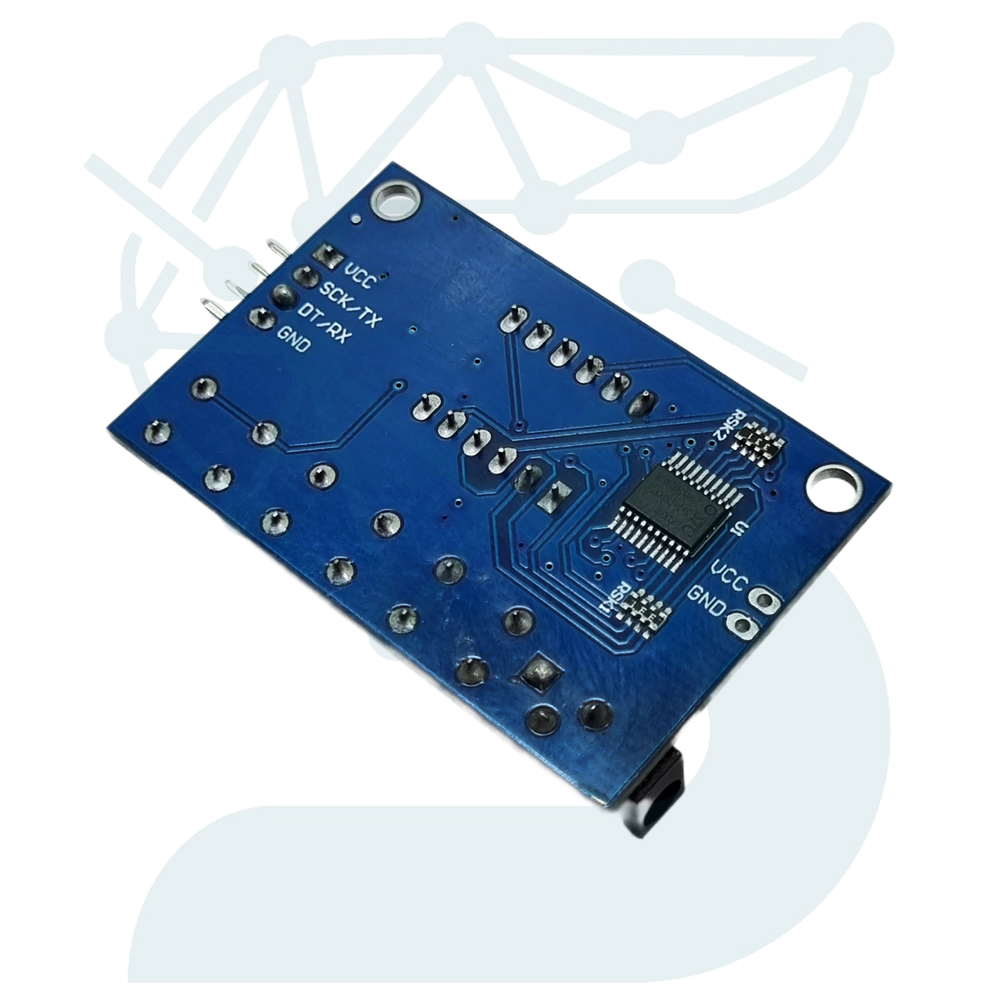

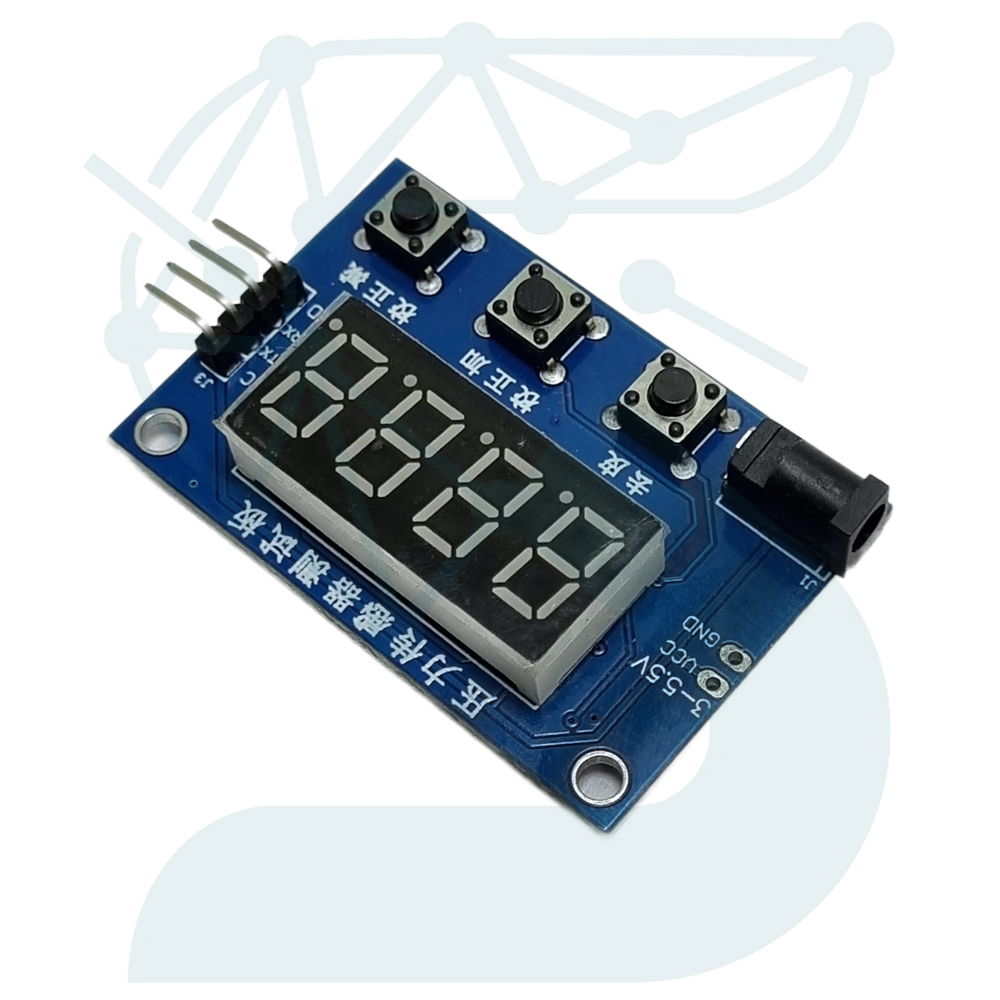

ماژول موجود در تصویر شامل تراشه HX711 در بخش زیرین برد (در سمت پشت ماژول)، یک نمایشگر چهاررقمی 7Segment در ناحیه مرکزی و سه کلید فشاری برای تنظیمات عملیاتی است. کانکتور ۵ پین در لبه بالایی برای اتصال لودسل و خطوط تغذیه/سیگنال طراحی شده است. این ساختار امکان راهاندازی مستقل HX711 را بدون نیاز به میکروکنترلر فراهم میکند و مقدار وزن یا خروجی ADC را بهصورت مستقیم روی نمایشگر نشان میدهد.
کلیدهای موجود (SET، ZERO، MODE) بسته به نسخه ماژول، وظیفه تنظیم ضریب مقیاس، صفر کردن خروجی و انتخاب حالت نمایش را بر عهده دارند. برد دارای تثبیتکننده ولتاژ و مسیرهای فیلترینگ مناسب برای حذف نویز در ورودیهای آنالوگ است. بهدلیل وجود رابط مستقیم با نمایشگر، این ماژول برای تست سریع لودسل، عیبیابی ریدینگ HX711، و بررسی پایداری سیگنال بسیار مناسب است.
جدول مشخصات فنی
| مشخصه | مقدار |
|---|---|
| تراشه اصلی | HX711 (ADC تقویتکننده لودسل) |
| نوع نمایشگر | 7Segment چهاررقمی |
| ولتاژ کاری | 5V DC |
| تعداد کلیدها | 3 عدد (SET، ZERO، MODE – بسته به نسخه) |
| رابط لودسل | 4 سیم (E+, E–، A+, A–) |
| دقت اندازهگیری | 24 بیت (ویژگی اصلی HX711) |
| کاربردها | تست لودسل، راهاندازی HX711، عیبیابی وزنسنجی |
| نوع اتصال | هدر 5 پین در لبه برد |
| امکانات اضافی | فیلترینگ ورودی، پایداری مناسب برای تستهای سریع |
