65,000تومان
33 در انبار
توضیحات

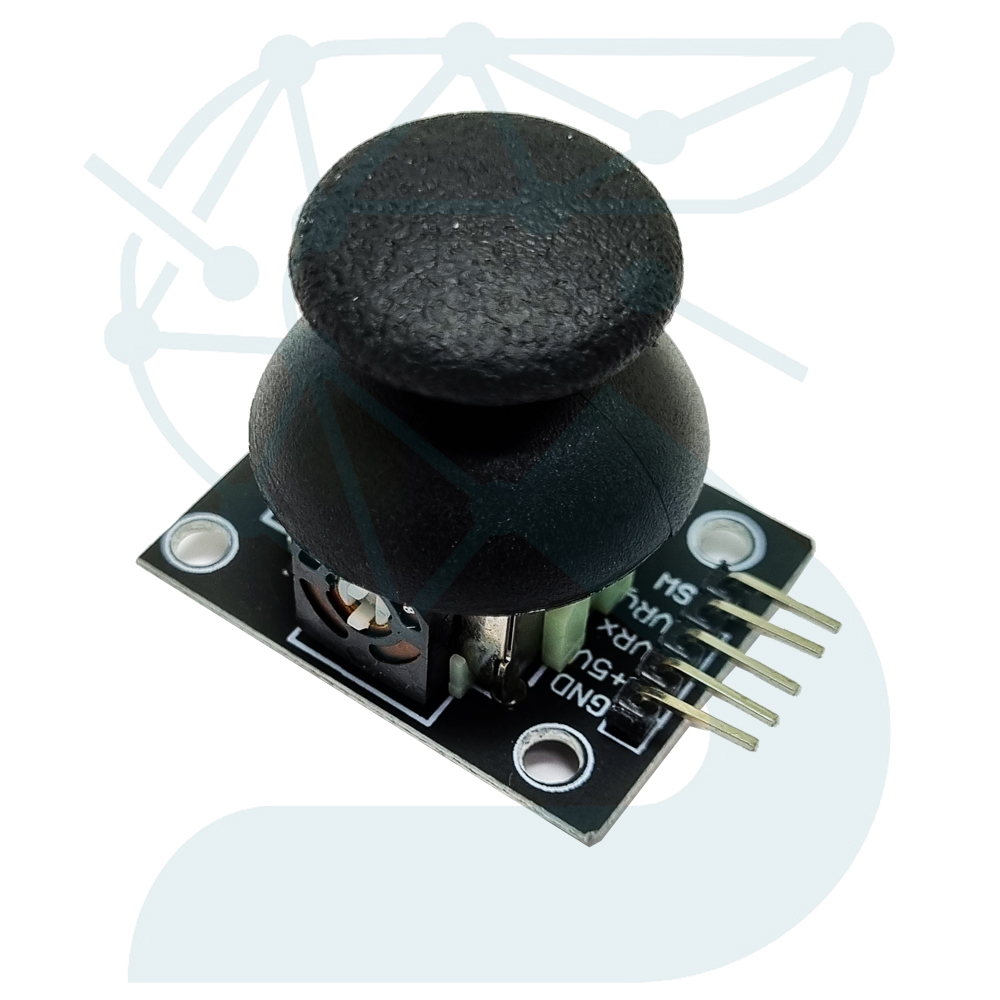

ماژول جویاستیک دو محوره JOY STICK یک کنترلر مکانیکی-الکترونیکی است که جهت و میزان حرکت در دو محور X و Y را به صورت آنالوگ اندازهگیری میکند و علاوه بر آن دارای یک دکمه فشاری داخلی (SW) برای عملکرد انتخاب یا فعالسازی است.
این ماژول ساختاری مشابه جویاستیک دستههای بازی دارد و بهراحتی میتواند جهت کنترل حرکت ربات، بازوهای مکانیکی، منوها یا پارامترهای نرمافزاری استفاده شود.
به دلیل ولتاژ کاری 5 ولت و خروجی آنالوگ، ماژول بهصورت مستقیم با Arduino، ESP32، STM32، Raspberry Pi و بیشتر بردهای توسعه سازگار است.

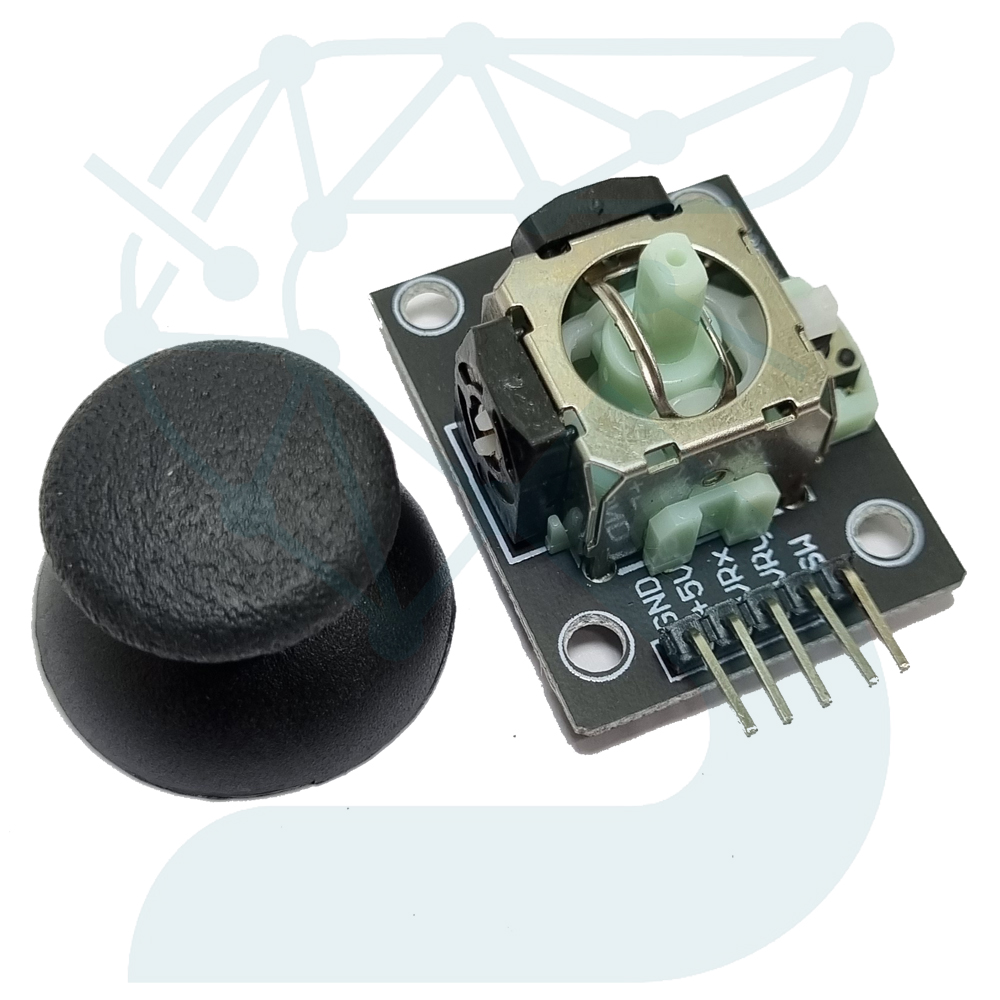

ماژول از دو پتانسیومتر متقاطع تشکیل شده که هرکدام حرکت در یکی از محورهای X و Y را اندازهگیری میکنند.
در حالت وسط، سیگنال خروجی محور حدود نصف منبع تغذیه (مثلاً 2.5 ولت) است و با حرکت چپ، راست، بالا یا پایین مقدار ولتاژ تغییر میکند.
همچنین با فشار دادن محور به سمت پایین، دکمه داخلی فعال شده و در خروجی SW سطح منطقی صفر (LOW) ظاهر میشود.
| ویژگی | مقدار / توضیح |
|---|---|
| مدل | ماژول جوی استیک دو محوره |
| ولتاژ کاری | 3.3 تا 5 ولت DC |
| نوع خروجی محور | آنالوگ (A0 برای X و A1 برای Y) |
| خروجی دکمه | دیجیتال (SW) |
| محدوده خروجی ولتاژ محور | 0 تا 5 ولت |
| نوع حسگر | پتانسیومتر دومحوره |

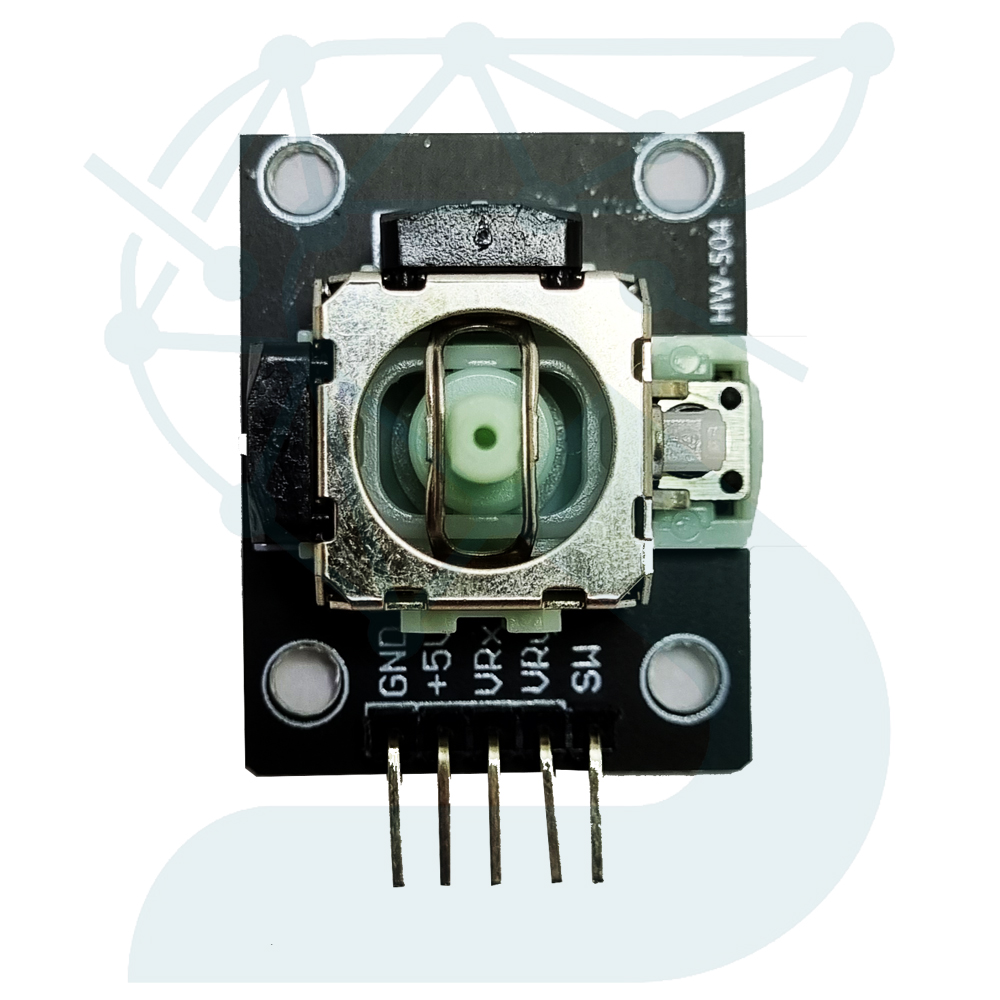

| تعداد پینها | 5 عدد (VCC, GND, VRx, VRy, SW) |
| ابعاد تقریبی | 40 × 26 × 32 میلیمتر |
| سازگاری با | Arduino, STM32, ESP8266, Raspberry Pi |
| عملکرد دکمه | فشاری (Momentary Switch) |
| جنس اهرم | پلاستیک مقاوم ABS |
پینهای ماژول معمولاً بهصورت زیر نامگذاری شدهاند:
در Arduino میتوان از پینهای A0 و A1 برای محورهای X و Y و از یک پین دیجیتال برای SW استفاده کرد.
