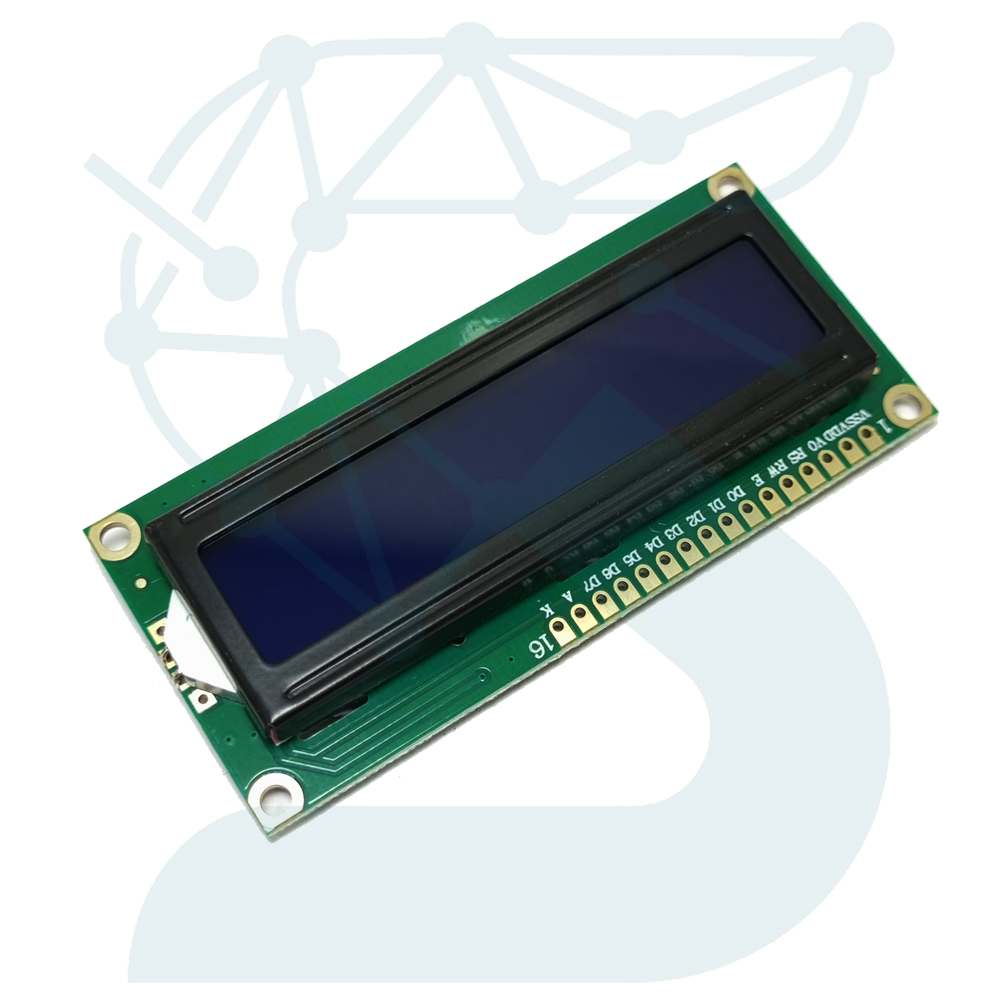

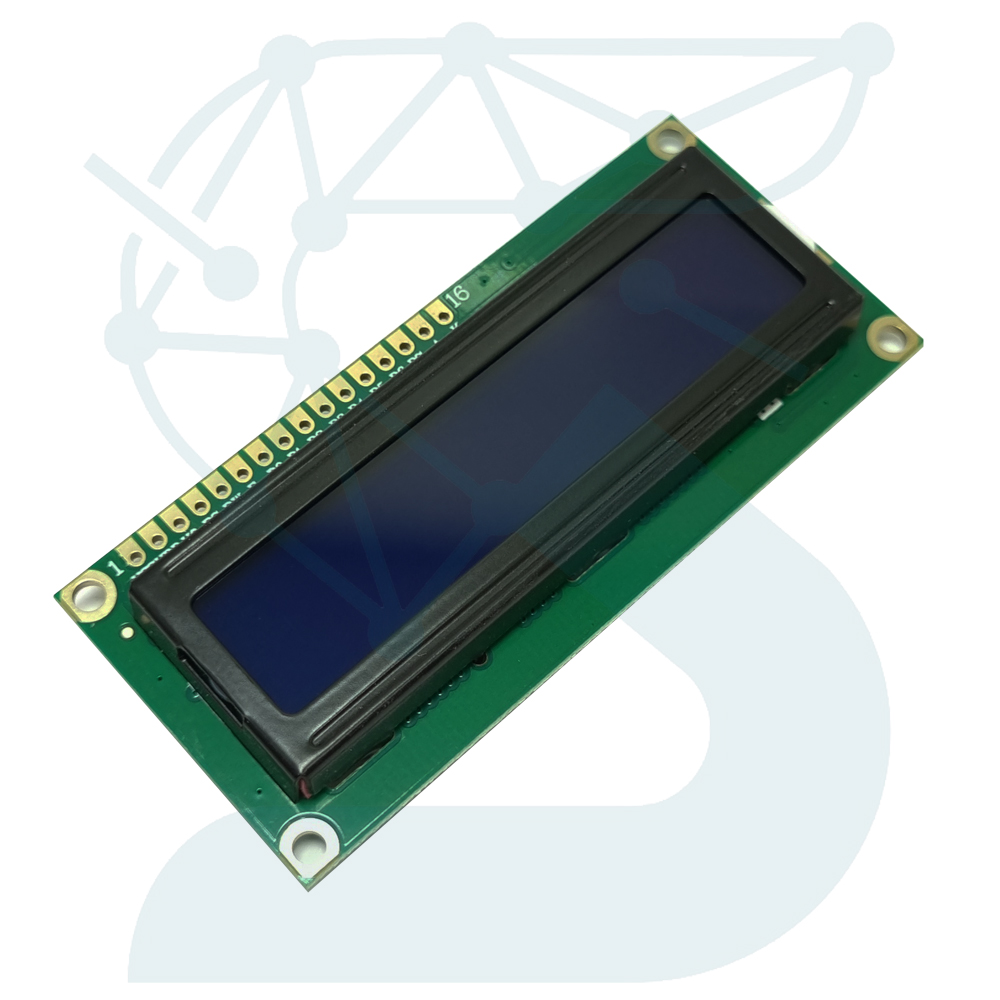

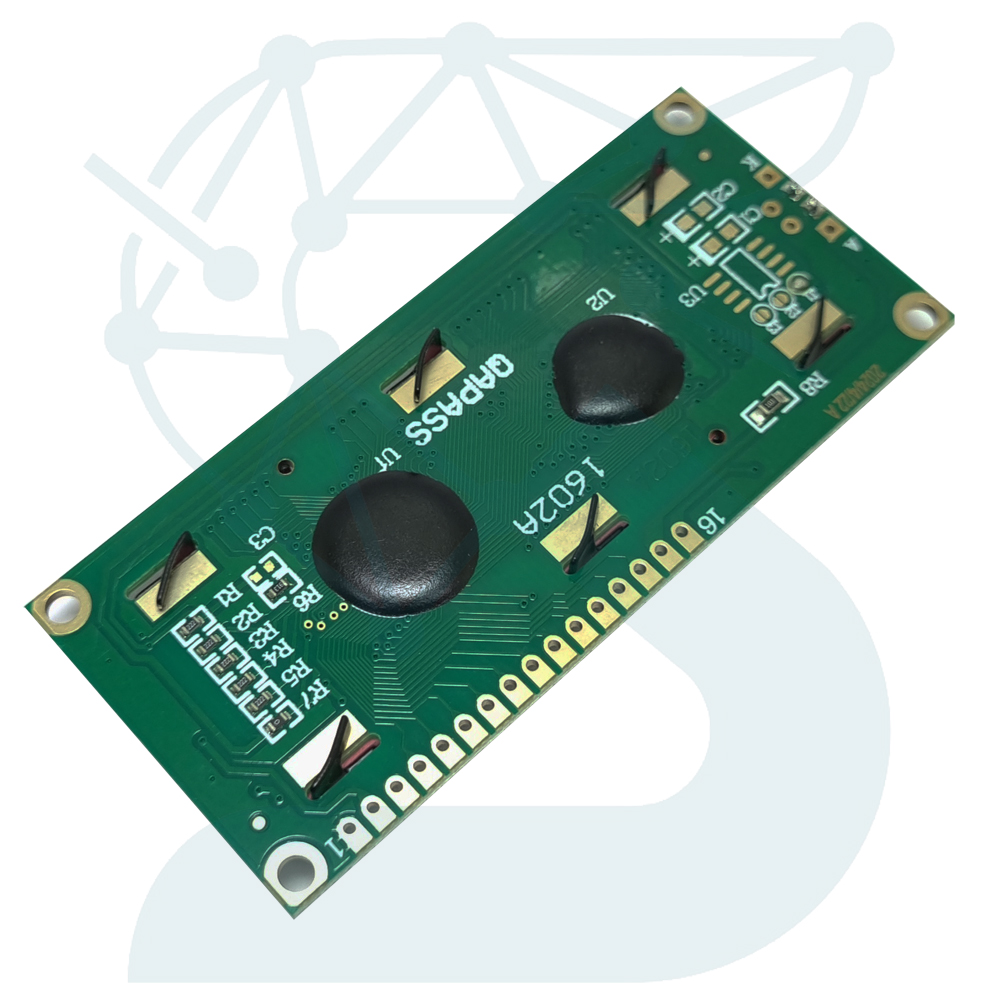

نمایشگر کاراکتری 16*2 آبی

نمایشگر کاراکتری 16×2 آبی LCD 1602 Blue

نمایشگر کاراکتری 16×2 آبی یا LCD 1602 Blue یکی از پرکاربردترین نمایشگرهای متنی در پروژه‌های الکترونیکی است. این نمایشگر از نوع ال‌سی‌دی (Liquid Crystal Display) بوده و قادر است در دو ردیف، هر کدام شامل 16 کاراکتر، اطلاعات متنی را به شکل واضح و خوانا نمایش دهد.

در این مدل، رنگ پس‌زمینه آبی و رنگ حروف سفید است که در محیط‌های روشن و تاریک، خوانایی بسیار بالایی دارد. نمایشگر LCD 1602 از کنترلر داخلی HD44780 استفاده می‌کند و به راحتی با بردهای Arduino، STM32، ESP32 یا AVR سازگار است.

همچنین می‌توان آن را مستقیماً با رابط موازی استاندارد 4 یا 8 بیتی راه‌اندازی کرد و در صورت نیاز از ماژول مبدل I2C برای کاهش تعداد سیم‌های اتصال استفاده نمود.

 ویژگی‌های کلیدی

• نمایش 2 ردیف 16 کاراکتری (در مجموع 32 کاراکتر قابل نمایش)
• رنگ زمینه آبی با حروف سفید و کنتراست بالا
• مجهز به کنترلر استاندارد HD44780
• پشتیبانی از مد 4 بیت و 8 بیت برای ارتباط با میکروکنترلر
• قابلیت اتصال مستقیم به Arduino، STM32، ESP8266، Raspberry Pi و AVR
• قابلیت تنظیم کنتراست از طریق پتانسیومتر خارجی
• امکان کنترل نور پس‌زمینه (Backlight) برای مصرف انرژی کمتر
• ولتاژ تغذیه مناسب برای پروژه‌های 5 ولت
• دوام بالا، نویز پایین و وضوح عالی نسبت به نمایشگرهای مشابه

 مشخصات فنی

نحوه عملکرد و اتصال

نمایشگر LCD 1602 Blue از 16 پین برای اتصال استفاده می‌کند. هشت ین برای داده (Data Bus)، سه پین برای کنترل (RS، RW، E) و پین‌های دیگر برای تغذیه و نور پس‌زمینه در نظر گرفته شده‌اند. در حالت ارتباط 4 بیتی، تنها از چهار پین داده استفاده می‌شود تا سیم‌کشی کمتر و طراحی مدار ساده‌تر شود.

برای تنظیم وضوح متن، یک پتانسیومتر در پین VO متصل می‌شود تا ولتاژ بین 0 تا 5 ولت را برای کنترل کنتراست تنظیم کند. نور پس‌زمینه نیز از طریق پین LED+ و LED- قابل تغذیه است.

اگر فضای پروژه محدود باشد، می‌توان با اتصال ماژول I2C رابط را به دو سیم کاهش داد و از کتابخانه‌های آماده مانند
