توضیحات

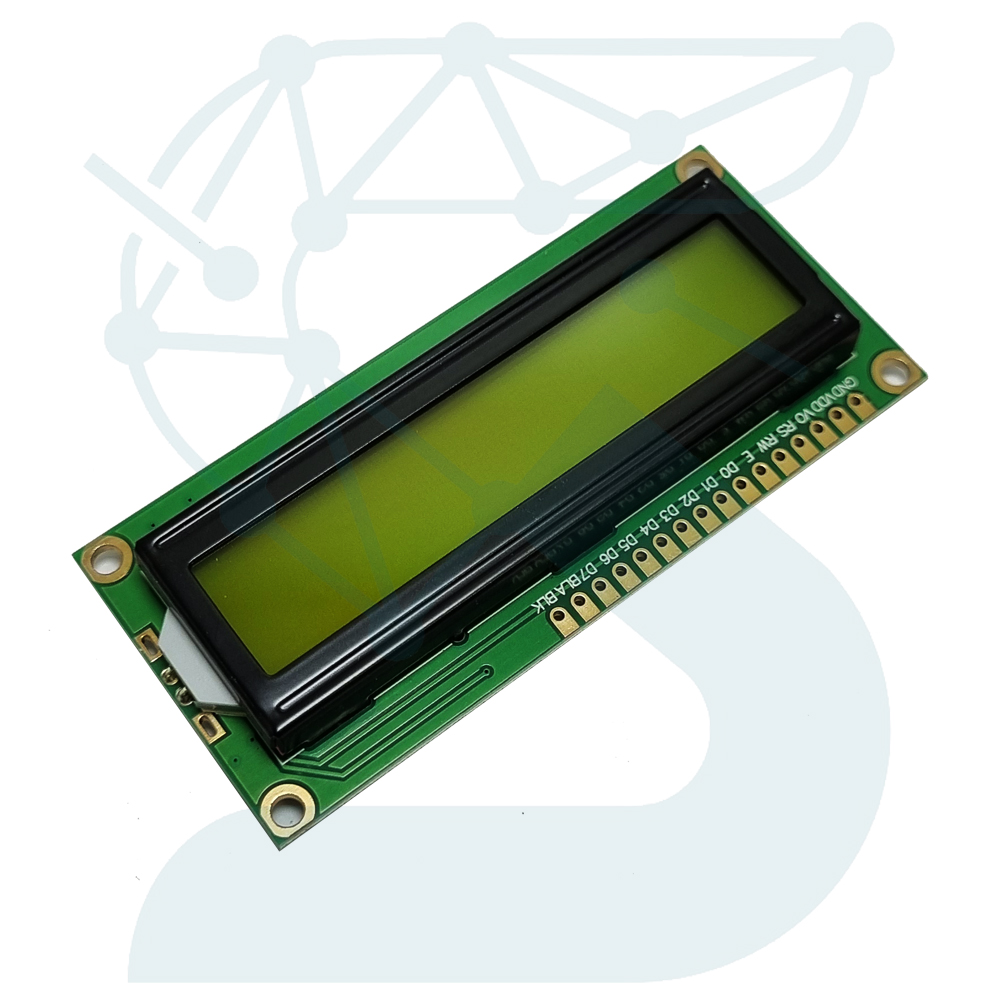

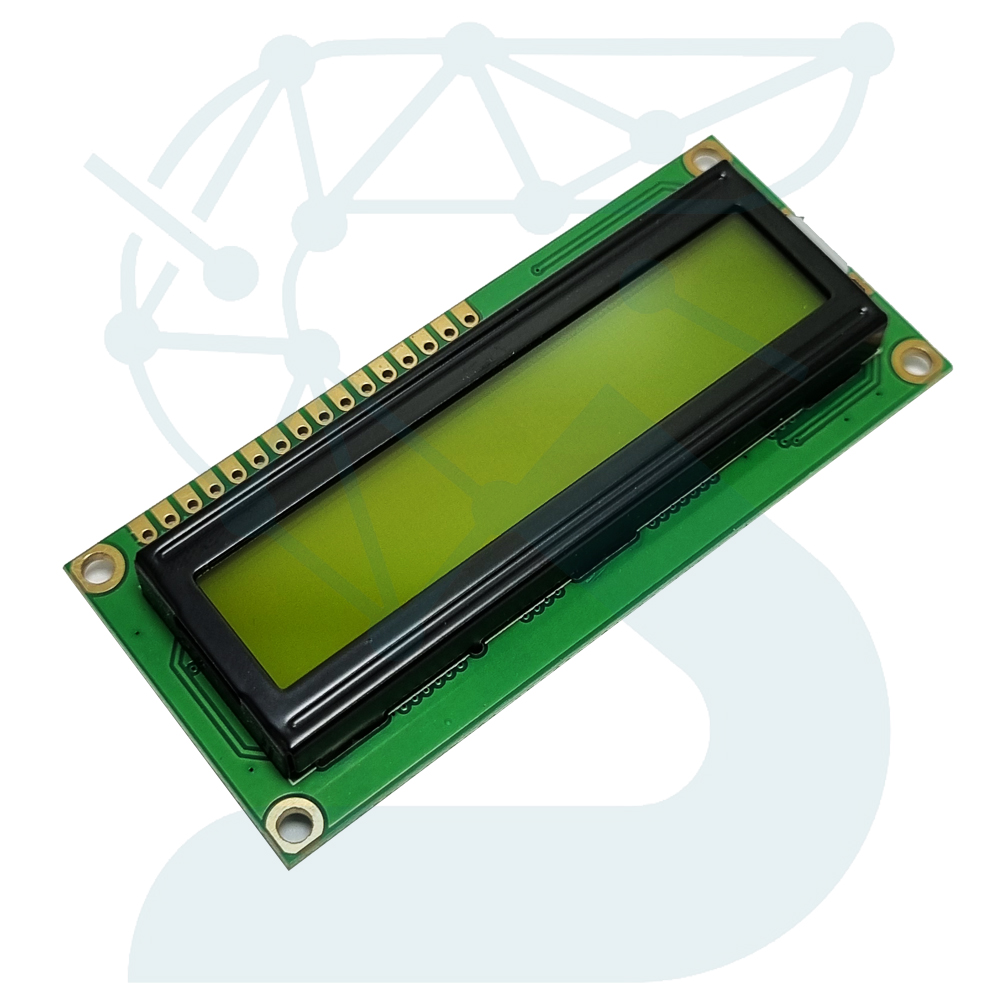

نمایشگر کاراکتری 16×2 یکی از پرکابردترین ماژولهای نمایشی در پروژههای الکترونیکی و صنعتی است. این نمایشگر میتواند در هر لحظه دو خط شامل 16 کاراکتر را نمایش دهد و برای نمایش اطلاعات عددی، متنی یا نتایج سنسورها در انواع بردهای میکروکنترلری مانند Arduino، AVR، PIC، STM32 و ESP32 بهکار میرود.
مدل LCD 16×2 با نور پسزمینه سبز یکی از پرطرفدارترین نسخههاست که با نور یکنواخت و کنتراست مناسب، امکان خوانایی بالا را حتی در محیطهای کمنور فراهم میکند.
| مشخصه | توضیحات |
|---|---|
| مدل | LCD 1602 (Green Backlight) |
| کنترلر اصلی | HD44780 یا معادل آن |
| تعداد کاراکترها | 16 کاراکتر × 2 خط |
| عمق کاراکتر | 5×8 نقطه (Dot Matrix) |
| ولتاژ تغذیه | 5 ولت DC |
| نوع نور پسزمینه | سبز (Green LED Backlight) |
| رنگ متن | مشکی |
| جریان مصرفی | حدود 1 میلیآمپر (بدون نور پسزمینه) تا 20 میلیآمپر (با نور پسزمینه) |
| زاویه دید | حدود 45 درجه |
| رابط داده | 4 بیت یا 8 بیت Parallel |
| دمای کاری | منفی 20 تا مثبت 70 درجه سانتیگراد |
| ابعاد تقریبی | 80 میلیمتر × 36 میلیمتر × 10 میلیمتر |
| گام پایهها | 2.54 میلیمتر (سازگار با بردبورد) |
اتصال نمایشگر 16×2 بسیار ساده است. این ماژول دارای 16 پایه میباشد که شامل تغذیه، کنترل (RS، RW، EN) و خطوط داده میشود. در حالت 4 بیت، تنها 6 پین برای ارتباط کافیست.
بهطور معمول پایهها به شکل زیر متصل میشوند:
| پایه | نام | توضیحات |
|---|---|---|
| 1 | VSS | اتصال به زمین (GND) |
| 2 | VDD | تغذیه +5 ولت |
| 3 | VO | تنظیم کنتراست (با پتانسیومتر 10 کیلو) |
| 4 | RS | انتخاب داده یا دستور |
| 5 | RW | انتخاب حالت خواندن یا نوشتن (معمولا به GND) |
| 6 | EN | پایه فعالسازی انتقال داده |
| 11 تا 14 | D4 تا D7 | خطوط داده در حالت 4 بیت |
| 15 | LED+ | تغذیه نور پسزمینه |
| 16 | LED− | زمین نور پسزمینه |
در صورت استفاده از ماژول تبدیل I2C، ارتباط تنها از طریق دو خط SDA و SCL برقرار میشود که باعث صرفهجویی در پینهای میکروکنترلر میگردد.
