ماژول کاهنده LM2596 با قابلیت کنترل جریان 3 آمپر

ماژول کاهنده ولتاژ LM2596 کنترل جریان 3 آمپر (CV/CC)

ماژول LM2596 CV/CC یکی از پرکاربردترین ماژول‌های تغذیه در پروژه‌های الکترونیکی است که علاوه بر توانایی کاهش ولتاژ (عملکرد Step-Down)، قابلیت کنترل جریان خروجی را نیز دارد. این قابلیت باعث می‌شود بتوان از آن به عنوان شارژر باتری، کنترل کننده جریان LED و منبع تغذیه هوشمند استفاده کرد. طراحی ساده، راندمان بالا و پایداری مدار، این ماژول را به گزینه‌ای مطمئن برای هر نوع مدار DC تبدیل کرده است.

ساختار و عملکرد مدار

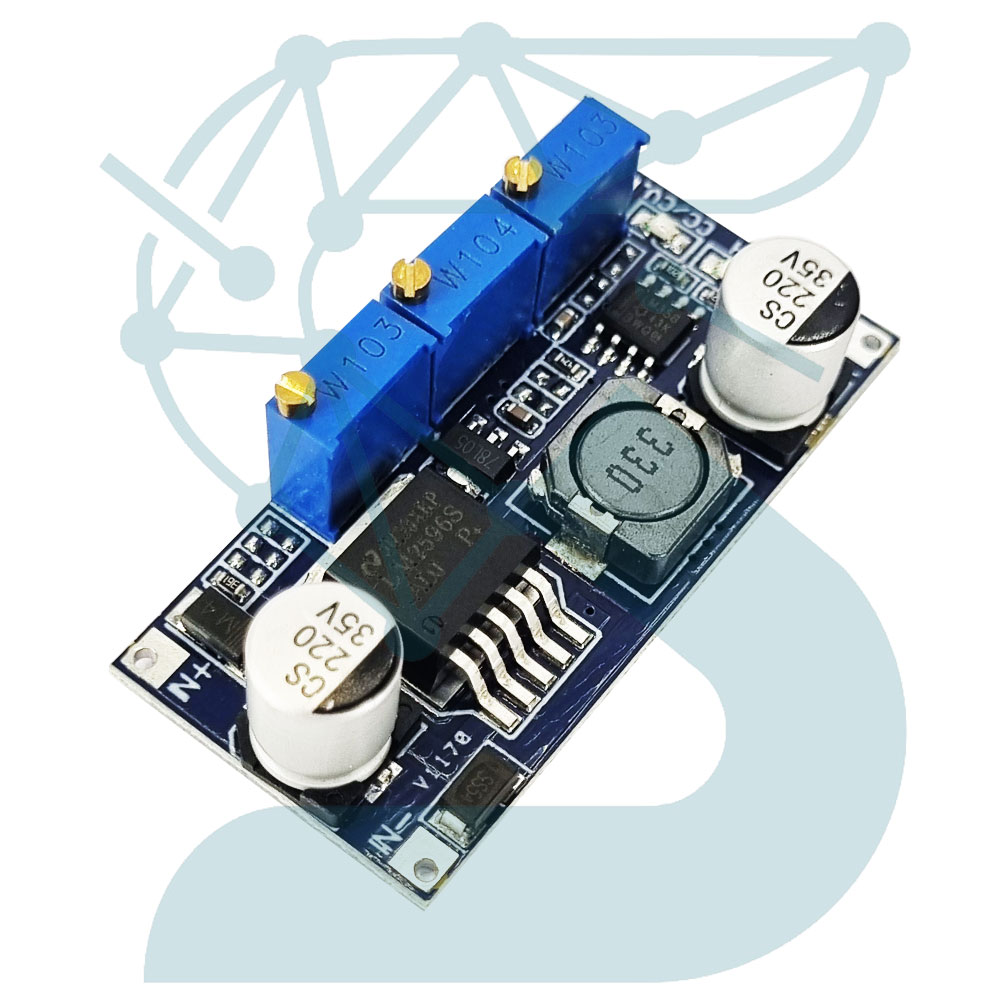

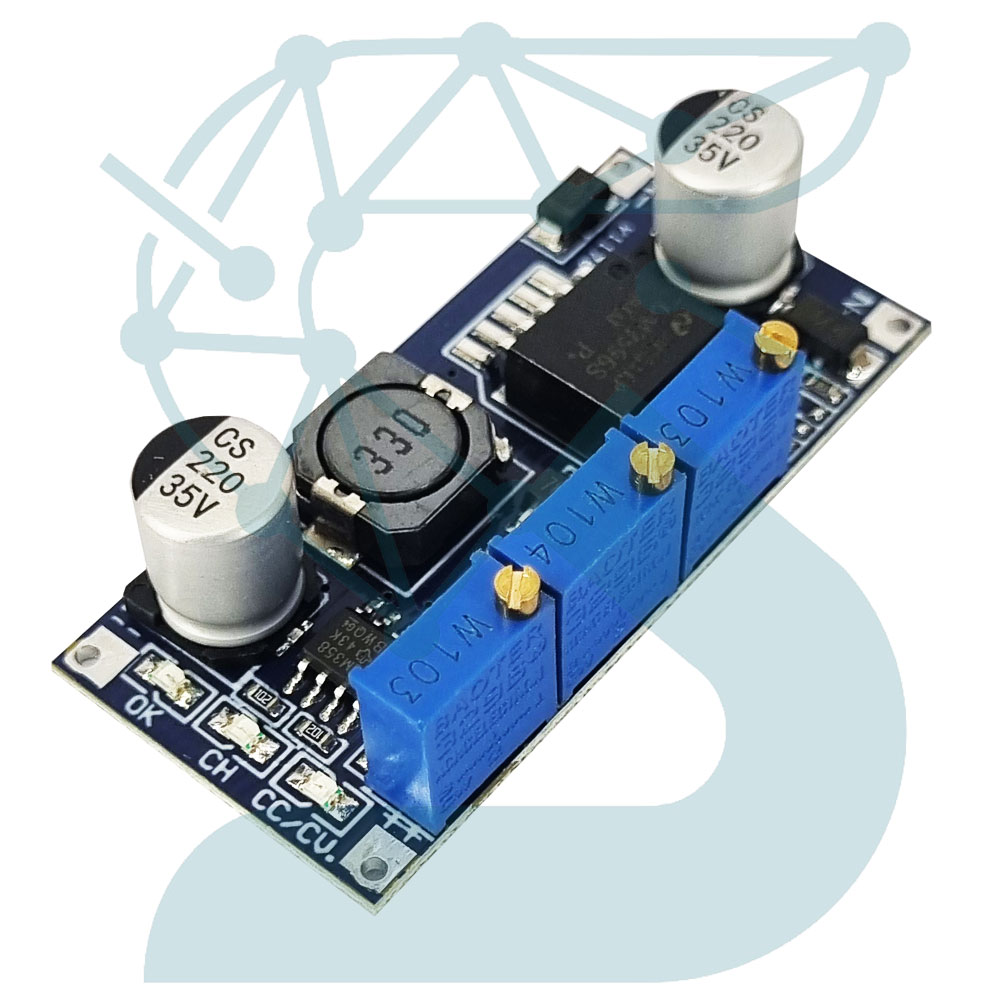

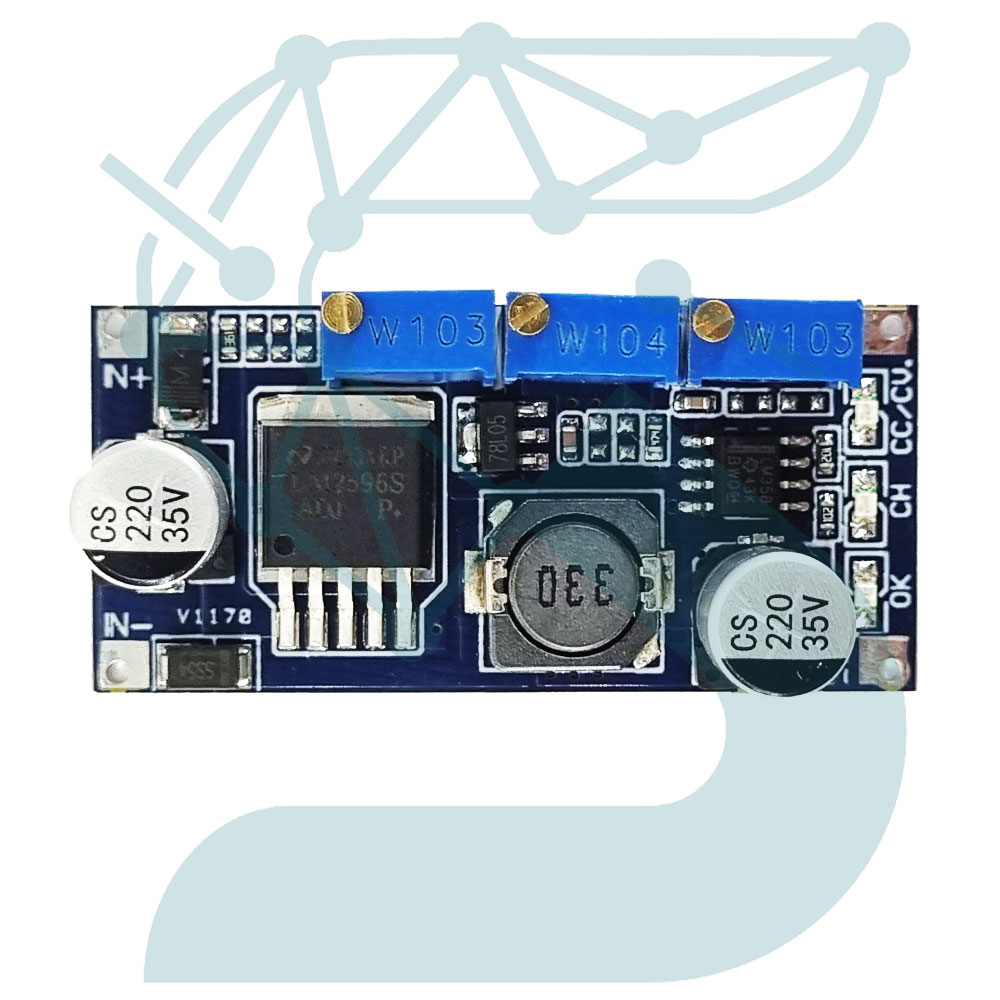

آی‌سی اصلی این ماژول LM2596S محصول شرکت Texas Instruments است و بر پایه تکنولوژی سوئیچینگ عمل می‌کند. مدار داخلی شامل ترانزیستور قدرت، سلف، دیود شاتکی و خازن‌های فیلتر برای حصول خروجی پایدار است. دو مولتی‌ترن تعبیه شده روی برد برای تنظیم دقیق ولتاژ و جریان خروجی به کار می‌رود و LED قرمز وضعیت فعال بودن محدودکننده جریان را نشان می‌دهد.

ویژگی‌های مهم

• کاهش ولتاژ ورودی DC به ولتاژ دلخواه با راندمان بالا
• قابلیت تنظیم همزمان ولتاژ و جریان خروجی (CV/CC)
• مناسب برای شارژ انواع باتری‌های لیتیومی و سرب اسید
• دارای LED هشدار فعال بودن محدودکننده جریان
• قادر به کار در ولتاژهای بالا تا 40 ولت DC
• راندمان کاری بالا در حدود 92%

مشخصات فنی ماژول LM2596 CV/CC

کاربردها

• ساخت شارژر قابل تنظیم برای باتری‌های لیتیومی، نیکل‌کادمیمی یا سرب‌اسید
• تغذیه LEDهای پرتوان با جریان محدودشده
• تبدیل تغذیه 24 ولت صنعتی به ولتاژهای پایین‌تر مانند 12 یا 5 ولت
• مدارهای کنترل و تغذیه برای پروژه‌های DIY و آموزشی
• منبع تغذیه تنظیم‌پذیر آزمایشگاهی سبک و قابل حمل

توصیه‌های فنی

• قبل از اتصال بار، مقدار ولتاژ و جریان خروجی را با مولتی‌متر تنظیم کنید.
• برای بارهای بالا از هیت‌سینک یا جریان هوا مناسب استفاده شود.
• از اتصال ورودی معکوس برای جلوگیری از آسیب آی‌سی خودداری کنید.
• در هنگام محدودسازی جریان، روشن شدن LED قرمز نشانگر وضعیت محدودکننده است.

جمع بندی

ماژول LM2596 کنترل جریان 3 آمپر یک ابزار دقیق، کم‌مصرف و مطمئن برای تنظیم ولتاژ و جریان DC است. با قابلیت کارکرد پایدار و راندمان بالا، این ماژول گزینه‌ای عالی برای هر نوع سیستم تغذیه، شارژر باتری یا مدار تنظیم‌پذیر محسوب می‌شود.
