توضیحات

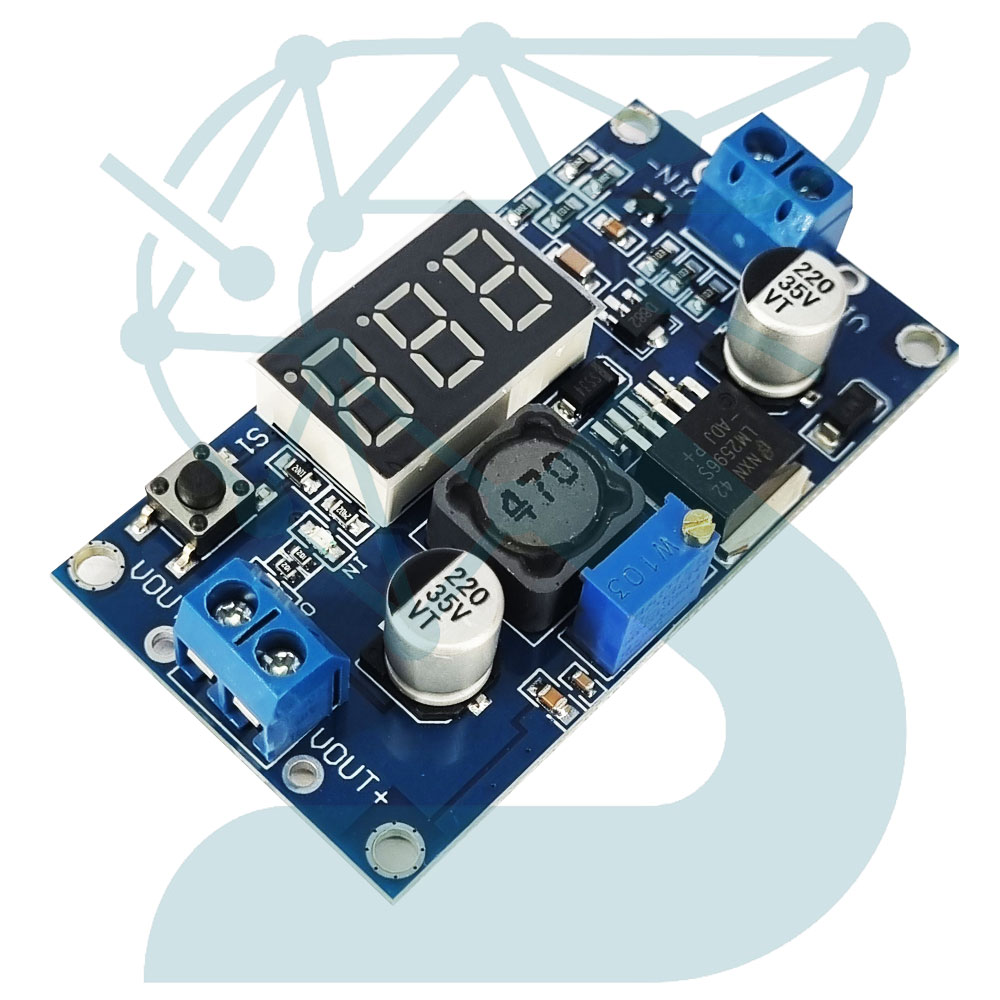

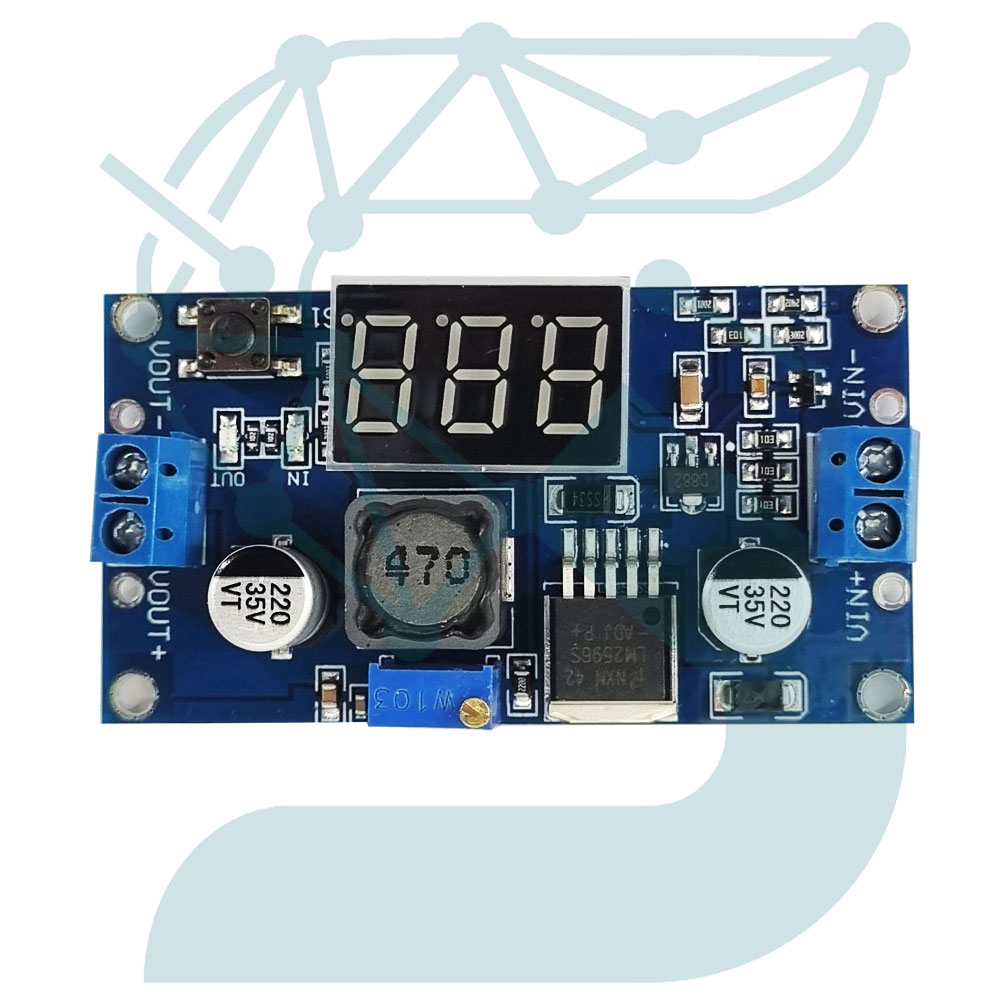

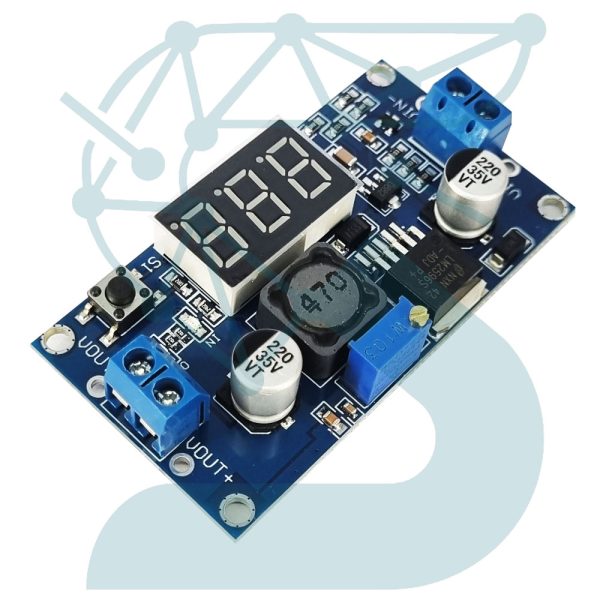

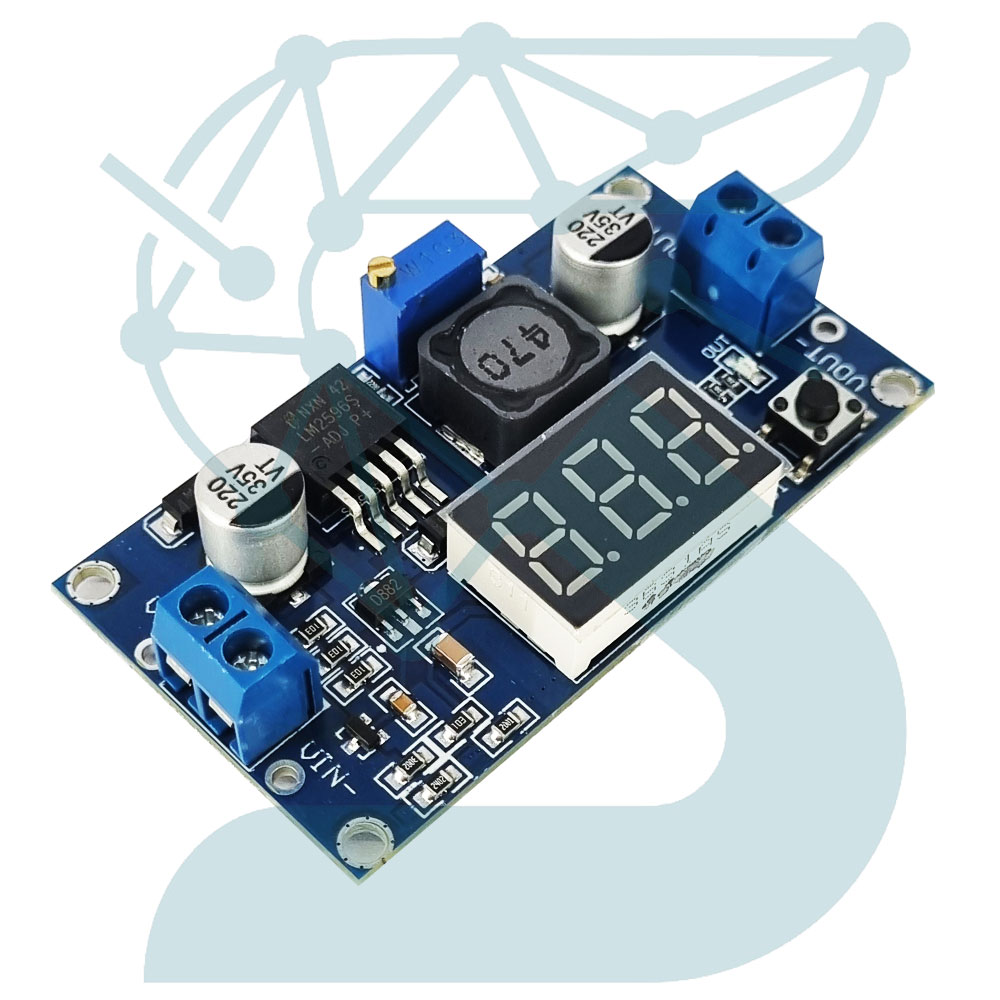

ماژول کاهنده ولتاژ LM2596 با نمایشگر دیجیتال نوع پیشرفته‌تری از مبدل‌های DC‑DC خانواده LM2596 است که علاوه بر قابلیت تنظیم دقیق ولتاژ خروجی، دارای نمایشگر LED سه‌رقمی برای مشاهده‌ی لحظه‌ای ولتاژ ورودی و خروجی است.
این ویژگی امکان بررسی سریع وضعیت تغذیه و تنظیم راحت‌تر خروجی را فراهم می‌سازد. با وجود تراشه‌ی قدرتمند LM2596S‑ADJ، این ماژول قادر است ولتاژهای ورودی تا ۴۰ ولت را با راندمان بالا به خروجی دلخواه بین ۱٫۲۵ تا ۳۷ ولت DC تبدیل کند.
مدار به‌صورت سوئیچینگ Step‑Down (Buck) کار می‌کند و در نتیجه نسبت به رگولاتورهای خطی (مثل LM317) بسیار خنک‌تر و کم‌اتلاف‌تر است.
| مشخصه | توضیحات |
|---|---|
| مدل | LM2596 Adjustable Buck Converter with LED Display |
| تراشه اصلی | LM2596S‑ADJ |
| ولتاژ ورودی | 4 V تا 40 V DC |
| ولتاژ خروجی | 1.25 V تا 37 V DC (قابل تنظیم) |
| جریان خروجی نرمال | تا 2 A پیوسته |
| جریان پیک | حداکثر3 A |
| راندمان تبدیل | 85 % تا 92 % |
| نوع نمایشگر | دیجیتال LED سه رقمی (قرمز / آبی / سبز بسته به سری) |
| حالت نمایش | انتخابی بین ورودی (VIN) و خروجی (VOUT) |
| تعداد پتانسیومتر | ۱ عدد (تنظیم ولتاژ) |
| حفاظت‌ها | اضافه‌جریان، دمای بالا، اتصال کوتاه، وارون قطبیت |
| ابعاد تقریبی | ۶۶ × ۳۹ × ۱۳ میلی‌متر |
| وزن | حدود ۳۰ گرم |
| دمای کاری | –۴۰ °C تا +۸۵ °C |
⚠️ توجه:
– از اتصال کوتاه مستقیم خروجی و بارهای القایی سنگین خودداری کنید.
– در جریان‌های بالاتر از ۲ آمپر، استفاده از هیت‌سینک یا جریان هوا توصیه می‌شود.
– نمایشگر، تنها ولتاژ را نشان می‌دهد (در این نسخه، جریان یا توان نمایش داده نمی‌شود).
| ویژگی | LM2596 با نمایشگر | LM2596 ساده (بدون نمایشگر) |
|---|---|---|
| نمایش ولتاژ | دارد (LED Digital) | ندارد |
| راحتی تنظیم | بالا | متوسط (نیاز به مولتی‌متر) |
| ابعاد | کمی بزرگ‌تر | فشرده‌تر |
| قیمت | بالاتر اما کاربردی‌تر | اقتصادی‌تر |
| کاربرد پیشنهادی | پروژه‌های آموزشی و تست | تغذیه ثابت مدارات داخلی |
✅ نتیجه مقایسه:
اگر تنظیم دقیق و مشاهده‌ی لحظه‌ای ولتاژ برایت مهم است، مدل دارای نمایشگر LM2596 انتخاب منطقی‌تری از نسخه‌ی ساده است.
ماژول LM2596 با نمایشگر دیجیتال با داشتن قابلیت تنظیم ولتاژ خروجی و نشان دادن مقدار ورودی/خروجی، یکی از کارآمدترین مبدل‌های سوئیچینگ در میان ماژول‌های تغذیه‌ی کوچک محسوب می‌شود.
راندمان بالا، ابعاد کوچک، حفاظت داخلی و رابط نمایش ساده، آن را به انتخابی مطمئن برای پروژه‌های DIY، آزمایشگاهی، آموزشی و کاربردهای خودرویی تبدیل کرده است.
