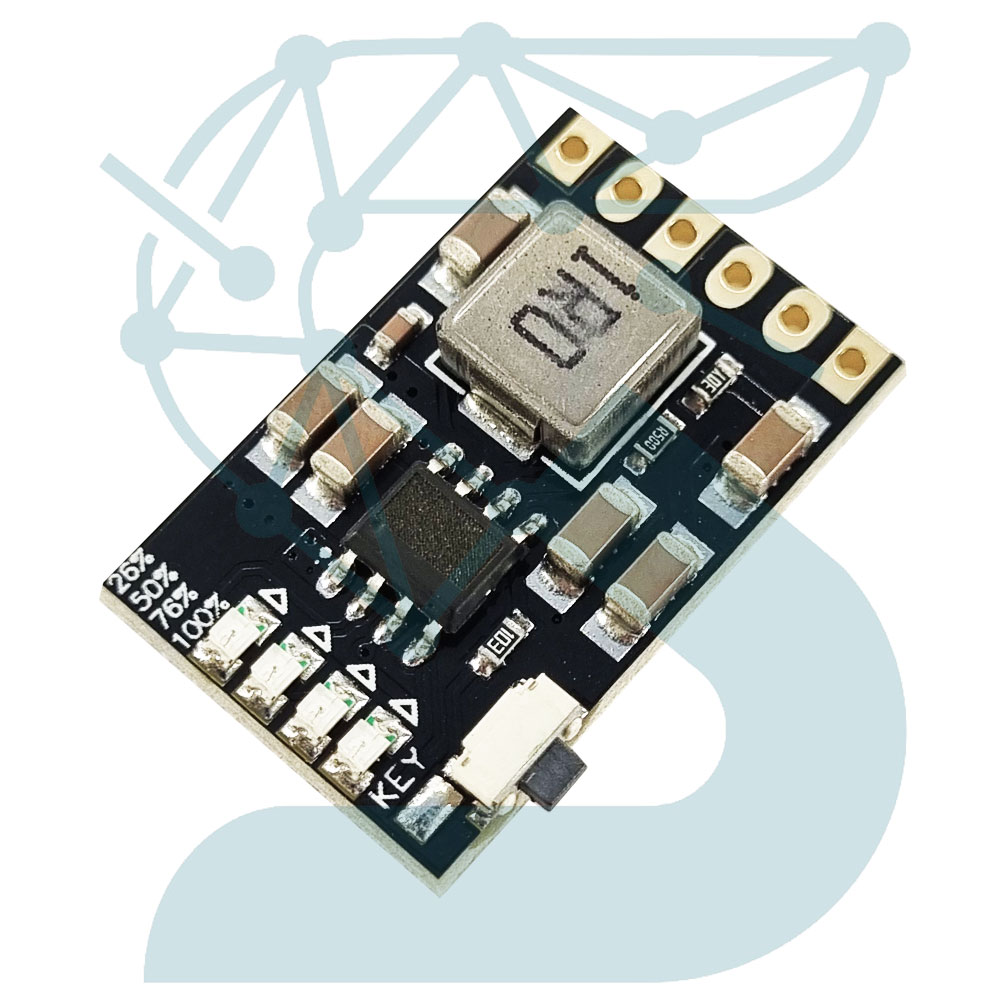

ماژول شارژ و دشارژ باتری لیتیوم تک سل MH-CD42

معرفی تخصصی ماژول MH-CD42

(ماژول شارژ و استپ‌آپ باتری لیتیوم یون تک سل – خروجی 5 ولت با نمایشگر LED ظرفیت و کلید کنترل)

کاربرد اصلی

ماژول MH-CD42 یک راهکار جمع‌وجور و حرفه‌ای برای ساخت پاوربانک، تغذیه اضطراری، و پروژه‌های پرتابل الکترونیکی است. این برد امکان شارژر حرفه‌ای و مدار مبدل ولتاژ (Boost Converter) را روی یک برد ارائه می‌کند و به کمک آن می‌توانید به سادگی با یک باتری 3.7 ولت (معمولاً نوع 18650)، خروجی 5 ولت کاملاً پایدار مناسب برای انواع دستگاه‌های USB یا پروژه‌های الکترونیکی تأمین کنید.

ویژگی‌ها و نقاط قوت

• همزمانی شارژ و دشارژ: قابلیت شارژ باتری و تغذیه بارهای خروجی بدون قطعی

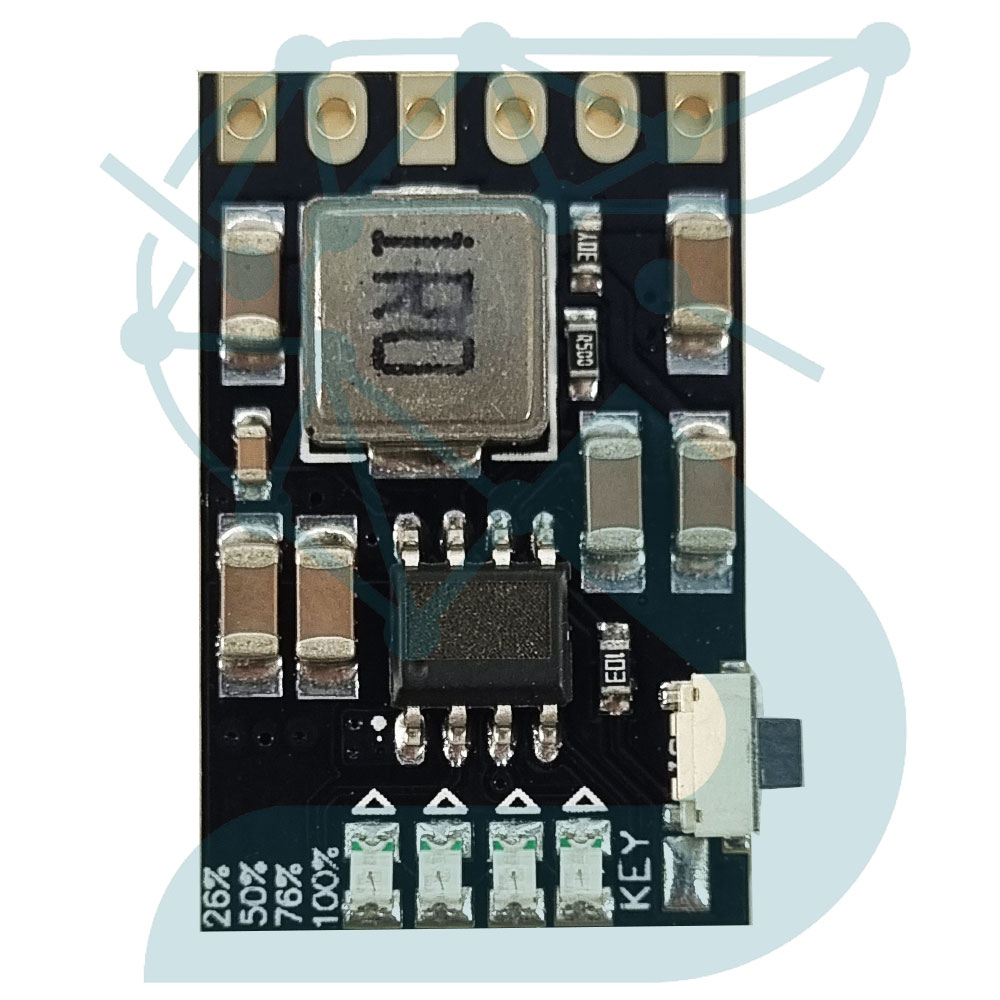

• نمایشگر LED درصد شارژ: چهار LED مجزا برای نمایش سطح ظرفیت (25%، 50%، 75%، 100%)
• کلید کنترل (KEY): برای بررسی سطح باتری و روشن‌کردن نمایشگر
• مبدل استپ‌آپ داخلی (Boost): تأمین ولتاژ 5V ثابت از سل 3.7V تا انتهای دشارژ
• پروتکشن چندگانه: حفاظت دشارژ عمیق، شارژ بیش از حد، اتصال کوتاه
• ابعاد فشرده و نصب آسان
• اتصالات لحیمی مناسب DIY و پروژه‌های قابل سفارشی‌سازی
• علامت‌گذاری شفاف پایه‌ها برای خطای صفر اتصال

جدول پارامترهای فنی ماژول MH-CD42

نکات فنی و نصب

• قطبیت باتری: اتصال صحیح (+) و (–) حیاتی است، اشتباه در اتصال احتمال آسیب به مدار را افزایش می‌دهد.

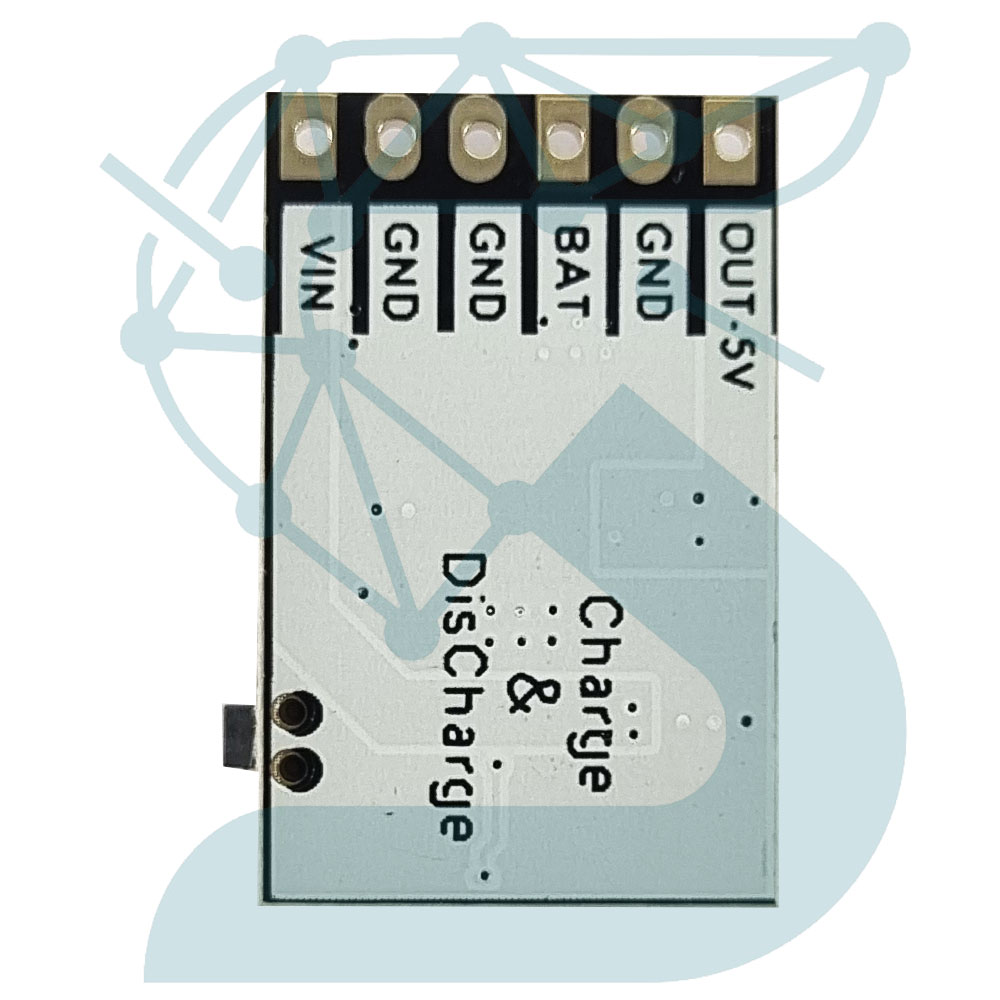

• ورودی شارژ: صرفاً به VIN تغذیه 5 ولت وصل شود (مثلاً آداپتور موبایل، درگاه USB).
• خروجی: می‌توان از پایه OUT 5V مستقیماً برای تغذیه انواع بردهای کوچک، رزبری پای، آردوینو یا ساخت پاوربانک تک سل استفاده کرد.
• راه‌اندازی نمایشگر: با فشار کلید KEY، LEDها سطح فعلی شارژ را نمایش می‌دهند و پس از چندثانیه خاموش می‌شوند تا مصرف انرژی کاهش یابد.
• پشتیبانی از شارژ همزمان: حتی هنگام متصل بودن تغذیه، خروجی 5 ولت فعال و بدون قطعی است (یعنی ویژگی Pass-through دارد).

کاربردهای رایج

• ساخت پاوربانک ساده DIY با امکان مشاهده ظرفیت باقیمانده
• منبع تغذیه پرتابل برای پروژه‌های میکروکنترلر و ماژول‌های IoT
• تغذیه اضطراری برای ماژول‌های رزبری‌پای، آردوینو و انواع سنسور
• آموزش و تست مدارات شارژ و مدیریت باتری لیتیوم یون در کارگاه الکترونیک

جمع‌بندی مهندسی

MH-CD42 یکی از اقتصادی‌ترین و قابل اعتمادترین ماژول‌های شارژ و استپ‌آپ برای پروژه‌های نیازمند تغذیه 5 ولت از باتری لیتیوم یون است. نمایشگر LED درصد شارژ، سادگی نصب و حفاظت‌های متعدد این برد را مخصوص پروژه‌هایی می‌کند که مصرف کم، قابلیت عملیات پیوسته و اطلاع از وضعیت باتری حیاتی است.
