• خروجی ماسفت قدرت برای بارهای DC
• نمایشگر سونسگمنت سهرقمی
• قابلیت تنظیم انواع حالتهای زمانی (P1 تا P4)
• امکان کنترل توسط سیگنال خارجی (پایه SIG)
• مناسب برای بارهای 6 تا 36 ولت DC (بسته به مدل ماسفت)
• دقت بالا و پایداری زمانی مناسب
• سه کلید کنترلی برای تنظیمات سریع
مقایسه
افزودن به علاقهمندی
سوالی داری؟
همه محصولات با بهترین کیفیت عرضه میشوند تا خیالتان از خرید آسوده باشد.
پیش از خرید، بچه های ما آمادهاند نیاز شما را بررسی و بهترین پیشنهاد را ارائه کنند.
سفارش شما در کوتاهترین زمان ممکن آماده و به مقصد ارسال میشود.
145,000تومان
13 در انبار
توضیحات

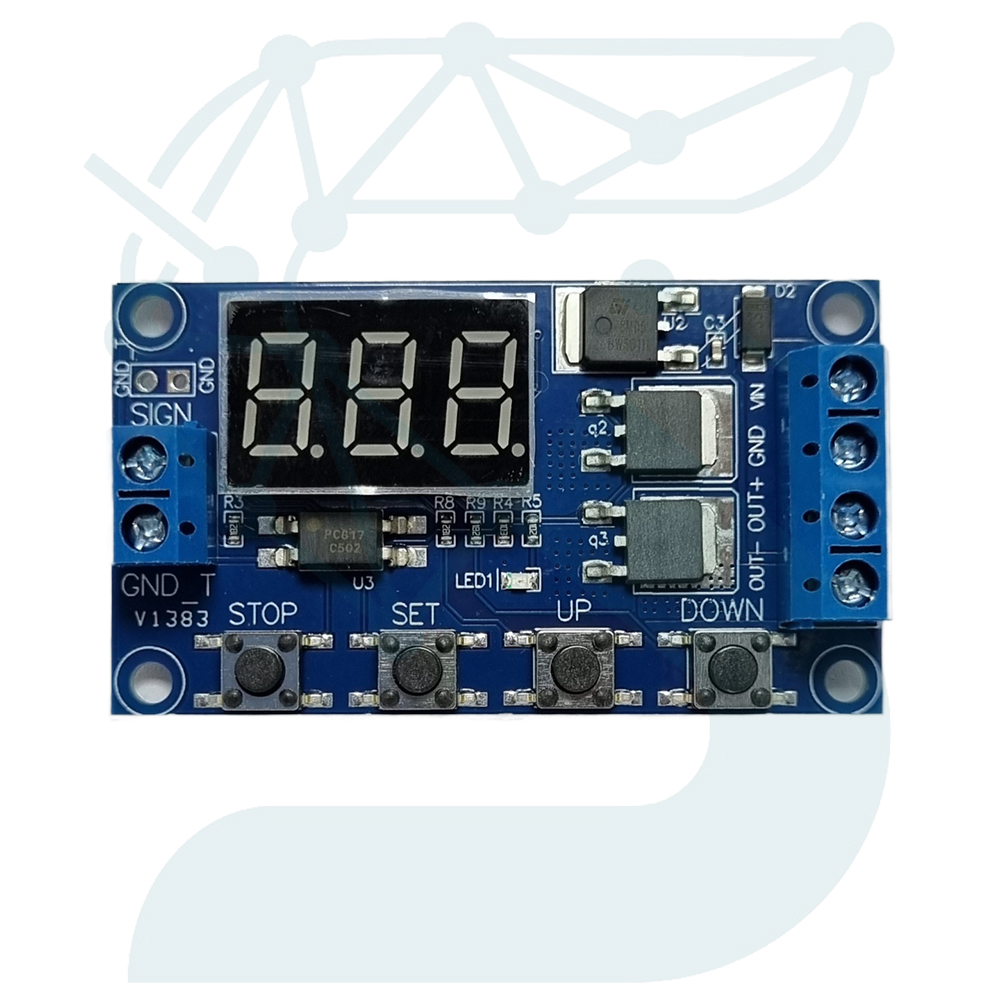

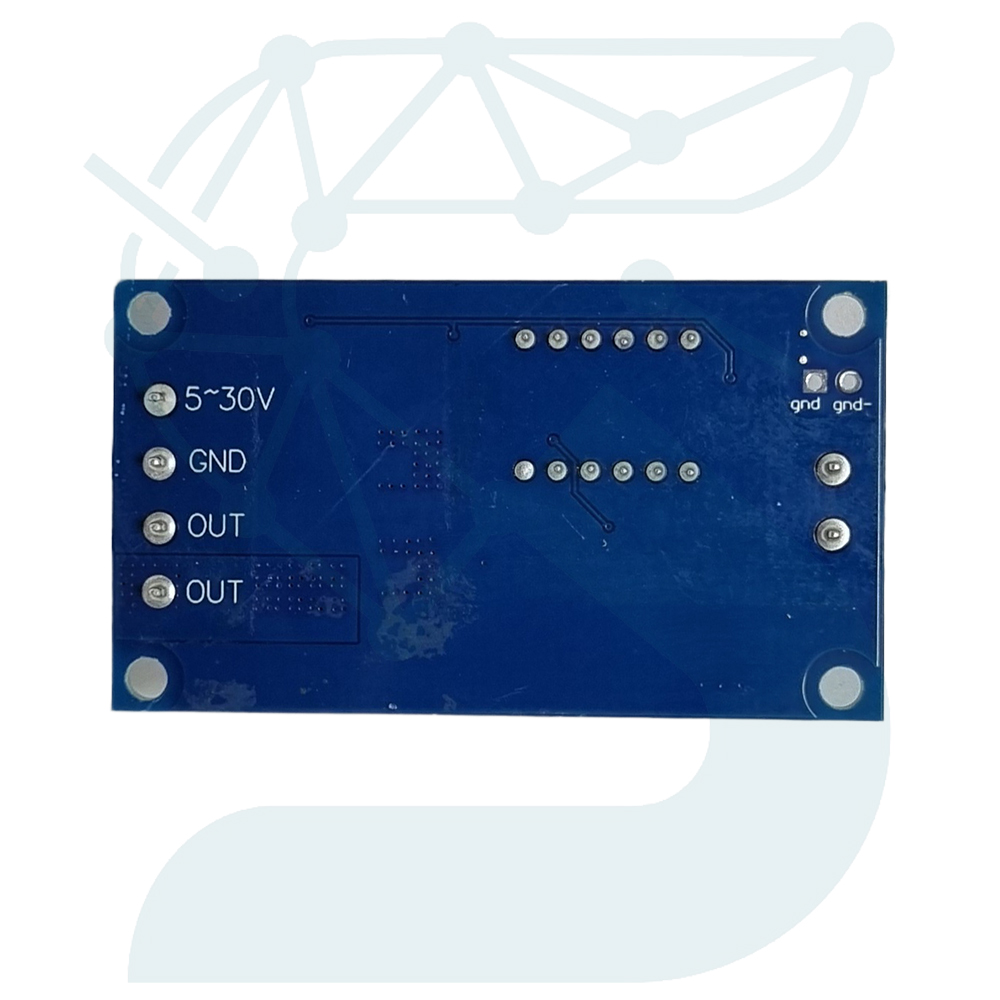

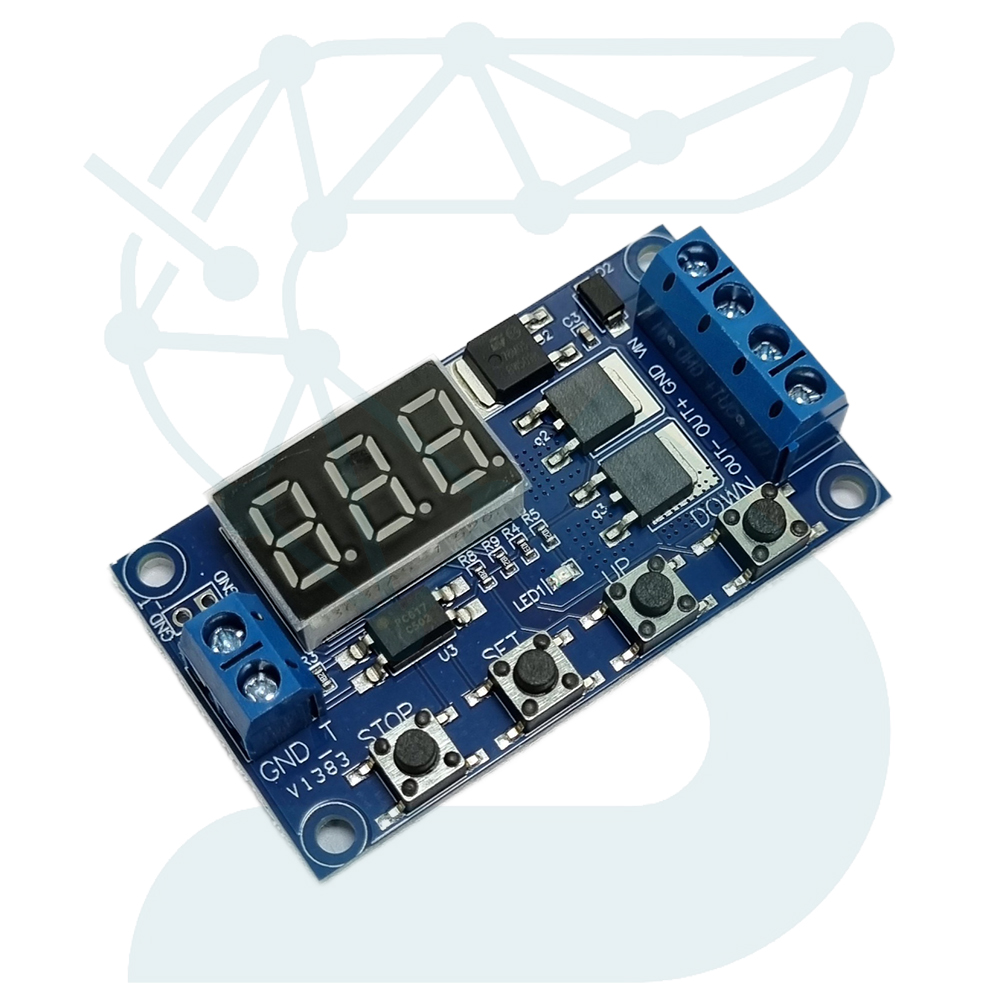

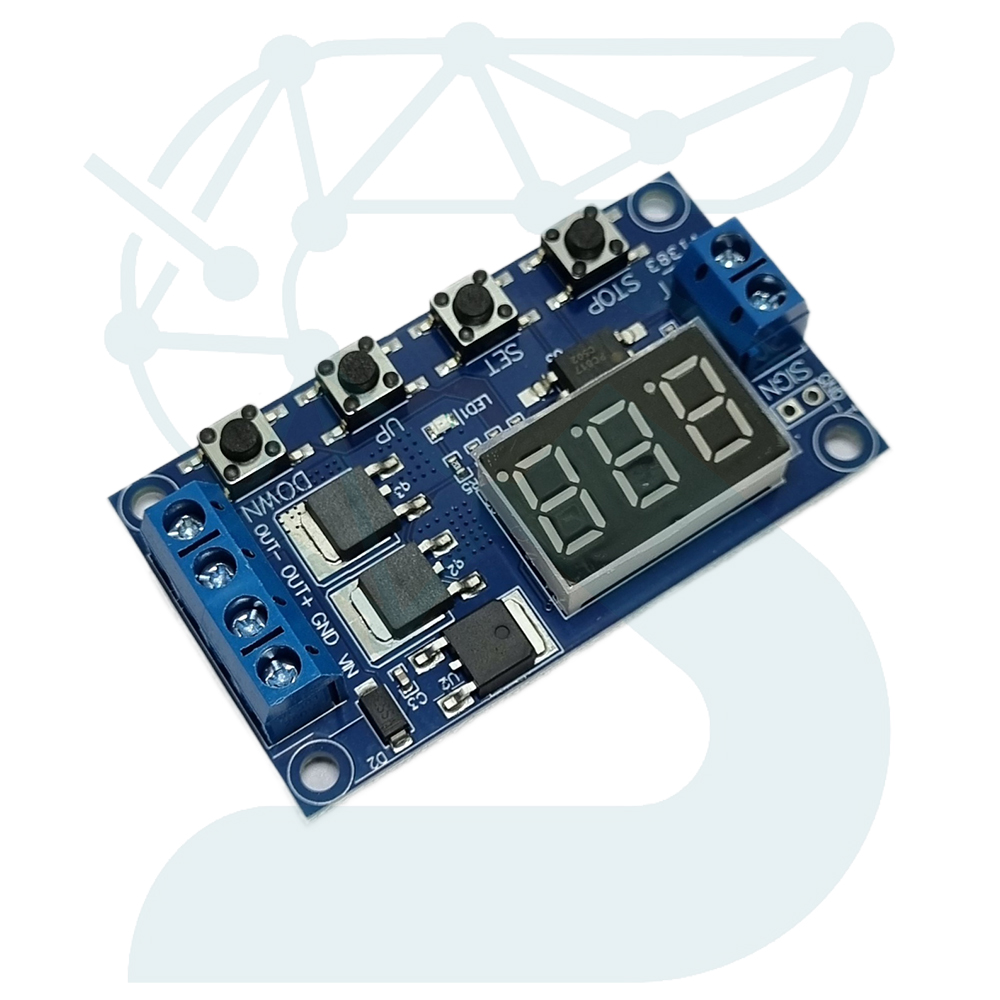

این ماژول یک تایمر دیجیتال انعطافپذیر با نمایشگر سهرقمی است که توانایی کنترل بارهای DC را از طریق ماسفت قدرت فراهم میکند. به دلیل استفاده از خروجی ماسفت، این ماژول برای بارهای سریع، موتورها، پمپها، LEDهای توان بالا و سیستمهای نیازمند سوئیچینگ بدون نویز مکانیکی (برخلاف رله) بسیار مناسب است.
برنامهریزی تایمر از طریق سه کلید پنلی انجام میشود (SET / UP / DOWN)، و کاربر میتواند زمان روشن (P1)، زمان خاموش (P2)، حالت تکرار (P3) یا حالت تکبار (P4) را تنظیم کند. این ساختار چندحالته باعث میشود برد قابلیت استفاده در سیستمهای اتوماسیون ساده، کنترل تأخیر، کنترل سیکل زمانی و راهاندازی موتورها را داشته باشد.
ورودی سیگنال SIG توانایی تحریک تایمر از طریق میکروکنترلر، سنسور یا کلید خارجی را فراهم میکند. همچنین LED وضعیت روی برد نشاندهنده فعالبودن خروجی ماسفت است.
خروجی ماسفت نسبت به رله مزایای زیر را دارد:
• سرعت سوئیچ بالا
• بیصدا بودن
• عمر بسیار زیاد
• امکان کنترل بارهای فرکانسدار یا PWM
• افت ولتاژ کم و اتلاف حرارتی محدود
| مشخصه | مقدار |
|---|---|
| مدل برد | تایمر دیجیتال خروجی ماسفت (سری XY‑L20 / XH‑M609) |
| نوع خروجی | MOSFET قدرت (سوئیچینگ DC) |
| ولتاژ ورودی | معمولاً 6 تا 36 ولت DC |
| جریان خروجی | 5 تا 15 آمپر (بسته به ماسفت نصبشده) |
| نمایشگر | 3 رقم 7‑Segment |
| حالتهای کاری | P1 / P2 / P3 / P4 |
| کنترل خارجی | ورودی SIG |
| دکمههای کنترلی | SET – UP – DOWN – STOP |
| کاربردها | تاخیر، کنترل چرخه کاری، کنترل پمپ، موتورهای DC، LED پاور، اتوماسیون ساده |
