120,000تومان
8 در انبار
توضیحات

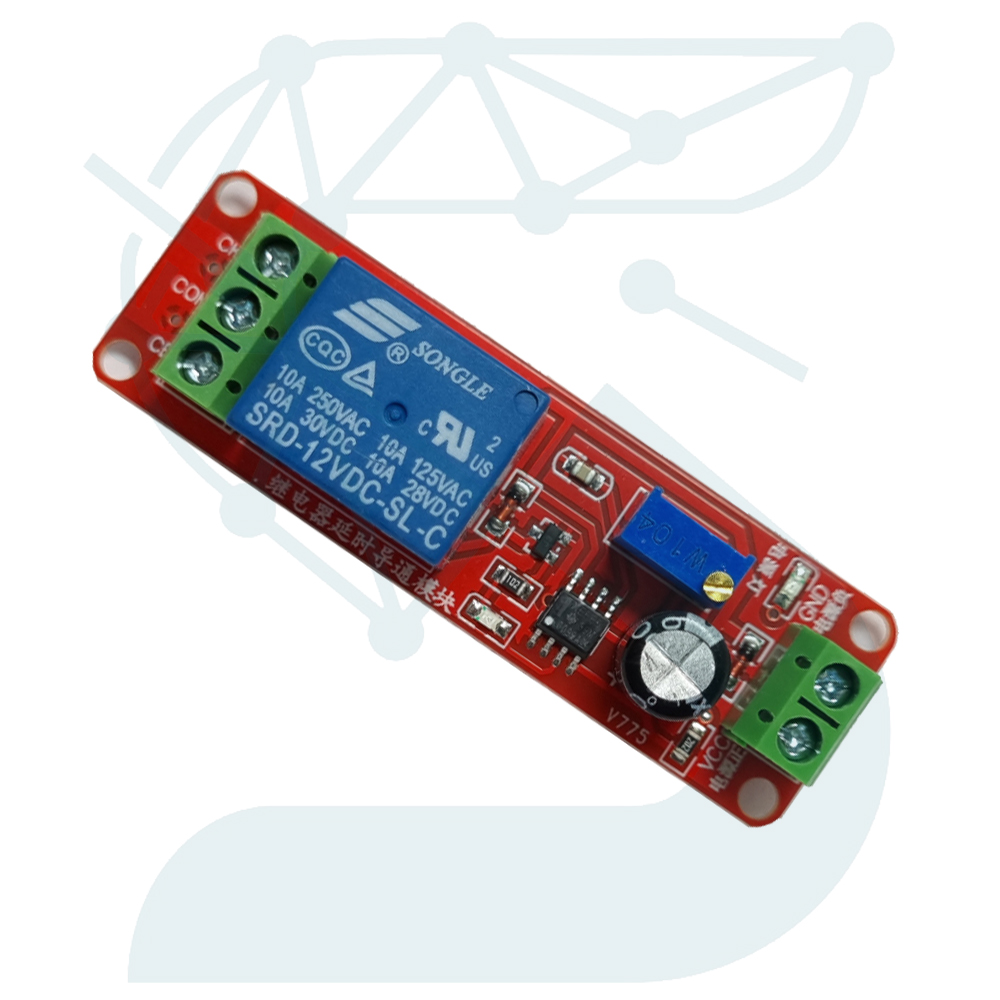

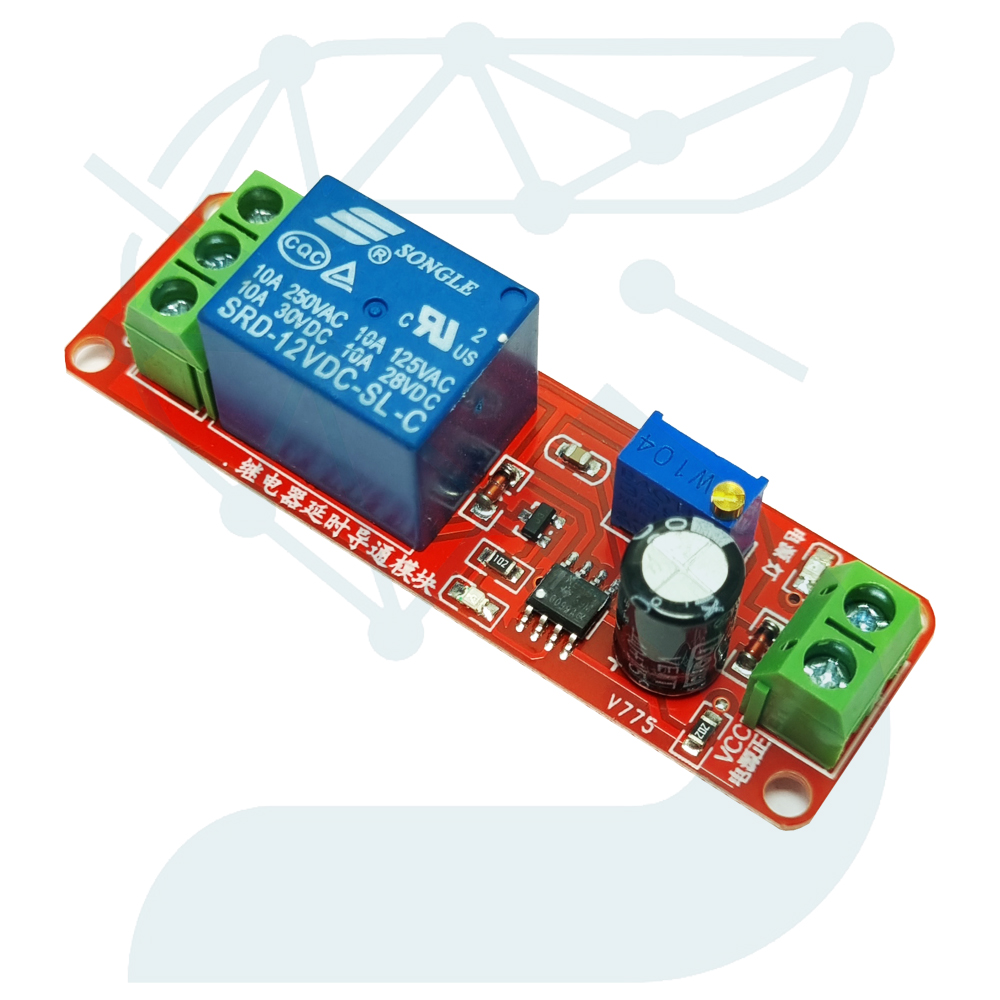

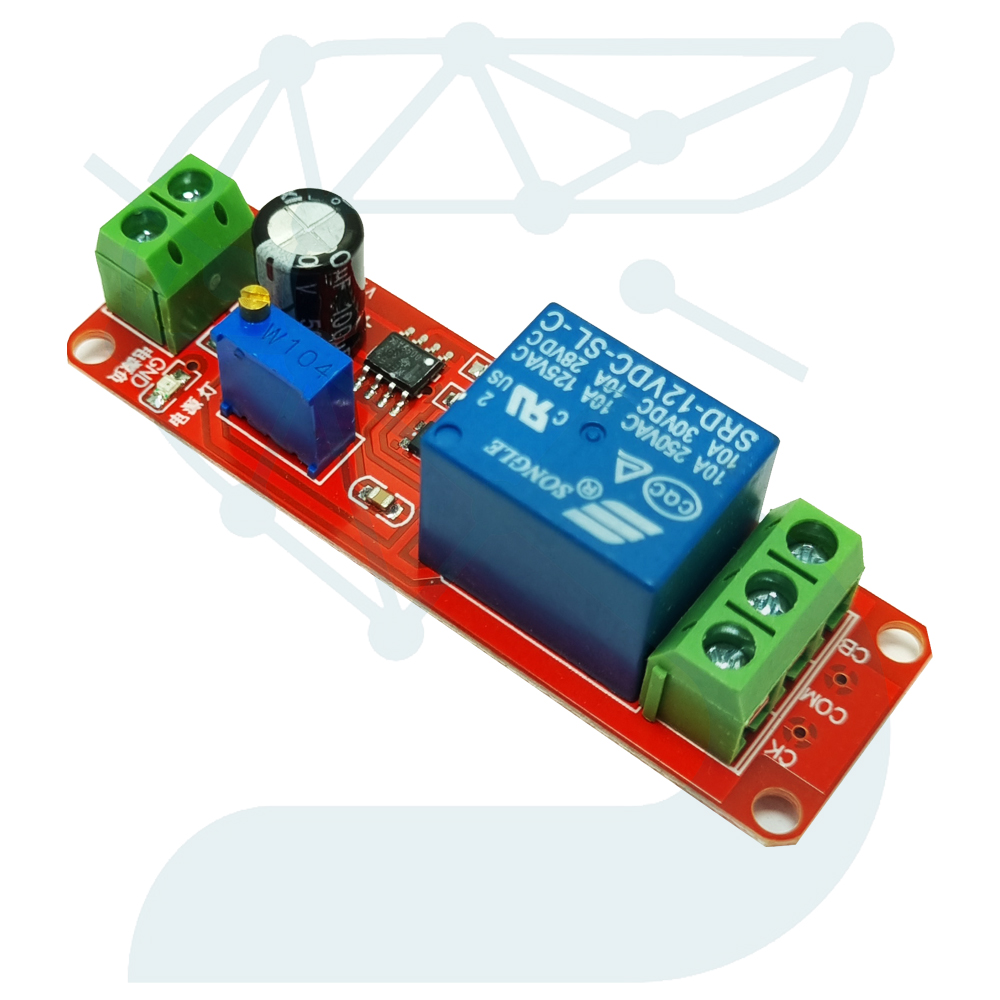

ماژول تایمر NE555 همراه رله یک مدار آماده بر پایه تراشهٔ معروف NE555 است که وظیفهی ایجاد تأخیر زمانی قابل تنظیم را بر عهده دارد. این ماژول برای کاربردهایی مانند کنترل روشن و خاموش بارها، تأخیر در فعالسازی مدارها و زماندهی خودکار بسیار مناسب است.
تراشهٔ NE555 با تنظیم شبکهٔ RC (مقاومت—خازن) وارد حالت مونوستابل (تکپالس) یا بیاستابل (پالس مکرر) میشود. خروجی آن از طریق ترانزیستور و رله با ایزولاسیون مناسب به مدار قدرت متصل میگردد. تنظیم زمان تأخیر با پتانسیومتر روی برد انجام میشود و میتواند از چند میلیثانیه تا چند ثانیه (یا بسته به مدل، تا چند دقیقه) قابل تغییر باشد.
پس از اتصال تغذیه، با تحریک ورودی ماژول، مدار تایمر شروع به شمارش زمان تعیینشده میکند. در طول این دوره، خروجی رله فعال شده و پس از پایان زمان، به حالت اولیه بازمیگردد. این عملکرد برای بسیاری از مدارهای کنترلی یا حفاظتی قابل استفاده است. برخی مدلها دارای جامپر انتخاب حالت عملکرد هستند تا در وضعیتهای مختلف زمانسنجی یا پالسدهی استفاده شوند.
| مشخصه | توضیحات |
|---|---|
| تراشه اصلی | NE555 (تایمر دقیق کلاسیک) |
| نوع عملکرد | مونوستابل / بیاستابل، بسته به تنظیم جامپر |
| رله خروجی | SPDT با ظرفیت 10A در 250VAC یا 30VDC |
| ولتاژ تغذیه برد | 5 ولت یا 12 ولت DC (بسته به مدل) |
| زمان قابل تنظیم | حدود 0.1 تا 10 ثانیه (یا در بعضی مدلها تا چند دقیقه) |
| پتانسیومتر تنظیم | دارد (برای کنترل زمان تأخیر) |
| ورودی تحریک | منطقی TTL یا کلید فشاری |
| نمایش وضعیت | LED برای نشان دادن فعالبودن تایمر و خروجی |
| محافظت مدار | دیود هرزگرد برای بار القایی |
| ابعاد تقریبی برد | حدود 65 × 25 میلیمتر |
| نوع خروجی رله | کنتاکت NO/NC برای اتصال به بار خارجی |
