توضیحات

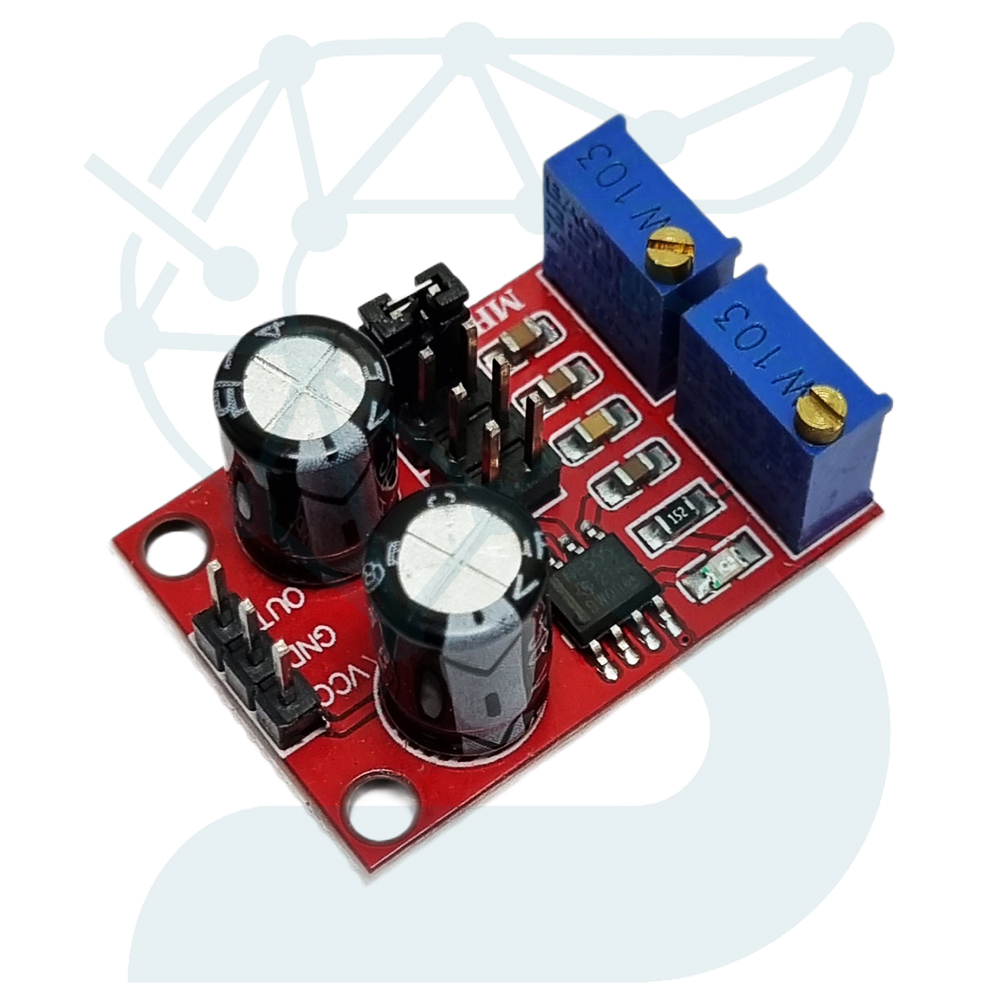

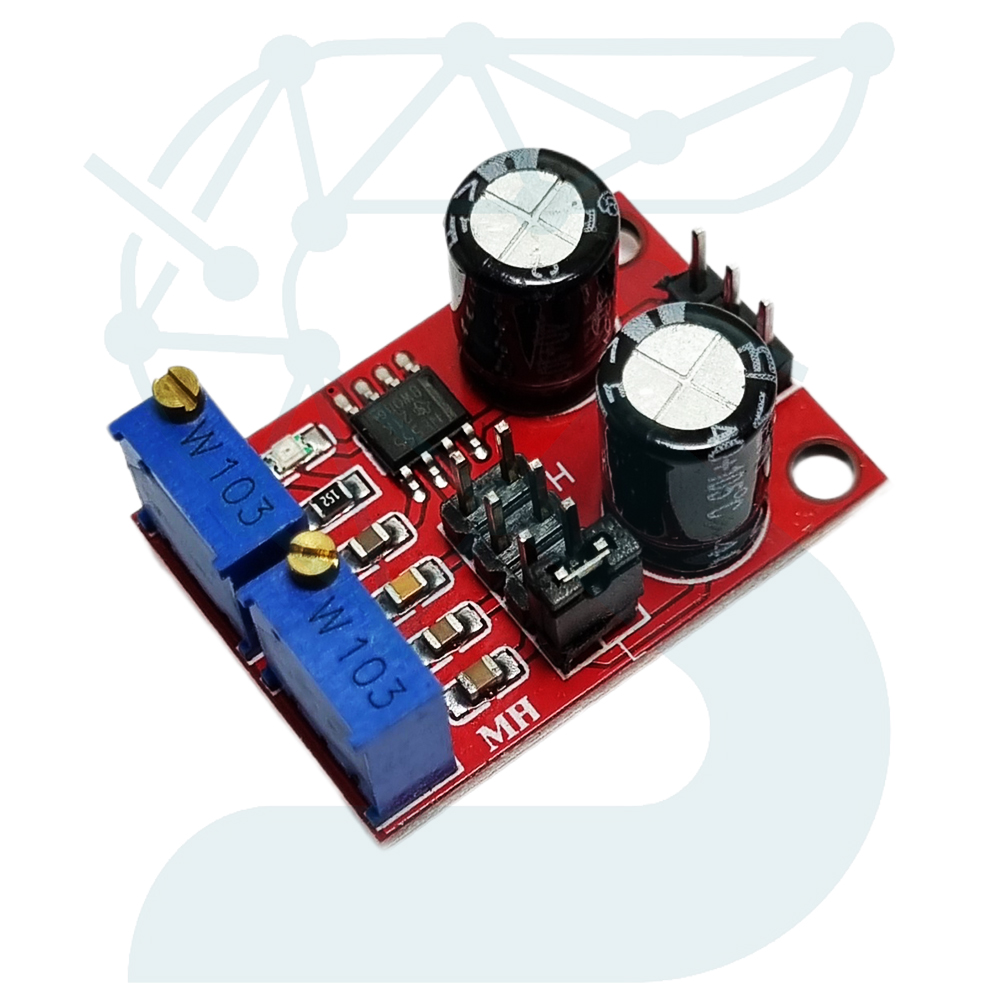

ماژول مولد پالس NE555 یکی از سادهترین و پرکاربردترین ابزارها برای تولید سیگنال مربعی با فرکانس و Duty Cycle قابل تنظیم است. این ماژول بر پایه تراشه معروف تایمر NE555 ساخته شده و میتواند پالسهایی با فرکانس متغیر تولید کند که در پروژههای تایمینگ، مدولاسیون، تست مدار، و کنترل PWM کاربرد فراوان دارد.
در طراحی ماژول از دو پتانسیومتر استفاده شده است: یکی برای تنظیم فرکانس پالس و دیگری برای تنظیم Duty Cycle (نسبت زمان روشن به خاموش). وجود خازنهای صافی و طراحی تمیز مسیر تغذیه باعث تولید خروجی پایدار و نویز کم شده است.
| ویژگی | مقدار / توضیح |
|---|---|
| آیسی اصلی | NE555 |
| نوع عملکرد | آستابل (نوسانساز آزاد) |
| ولتاژ کاری | 5 تا 15 ولت DC |
| جریان کاری | حدود 15 میلیآمپر |
| محدوده فرکانس پالس | حدود 1Hz تا 200kHz (وابسته به تنظیمات) |
| قابلیت تنظیم Duty Cycle | بله، توسط پتانسیومتر دوم |
| شکل موج خروجی | مربعی (Square Wave) |
| سطح خروجی | 0 تا VCC |
| ابعاد تقریبی | 32 × 23 × 10 میلیمتر |
| نوع پینها | VCC، GND، OUT، و گاهی EN یا GATE بسته به مدل |
| رنگ برد | قرمز در این نسخه |
