ماژول وایرلس NRF24L01 با فرکانس 2.4GHz و رابط SPI

ماژول وایرلس NRF24L01 با فرکانس ۲٫۴ گیگاهرتز و رابط SPI

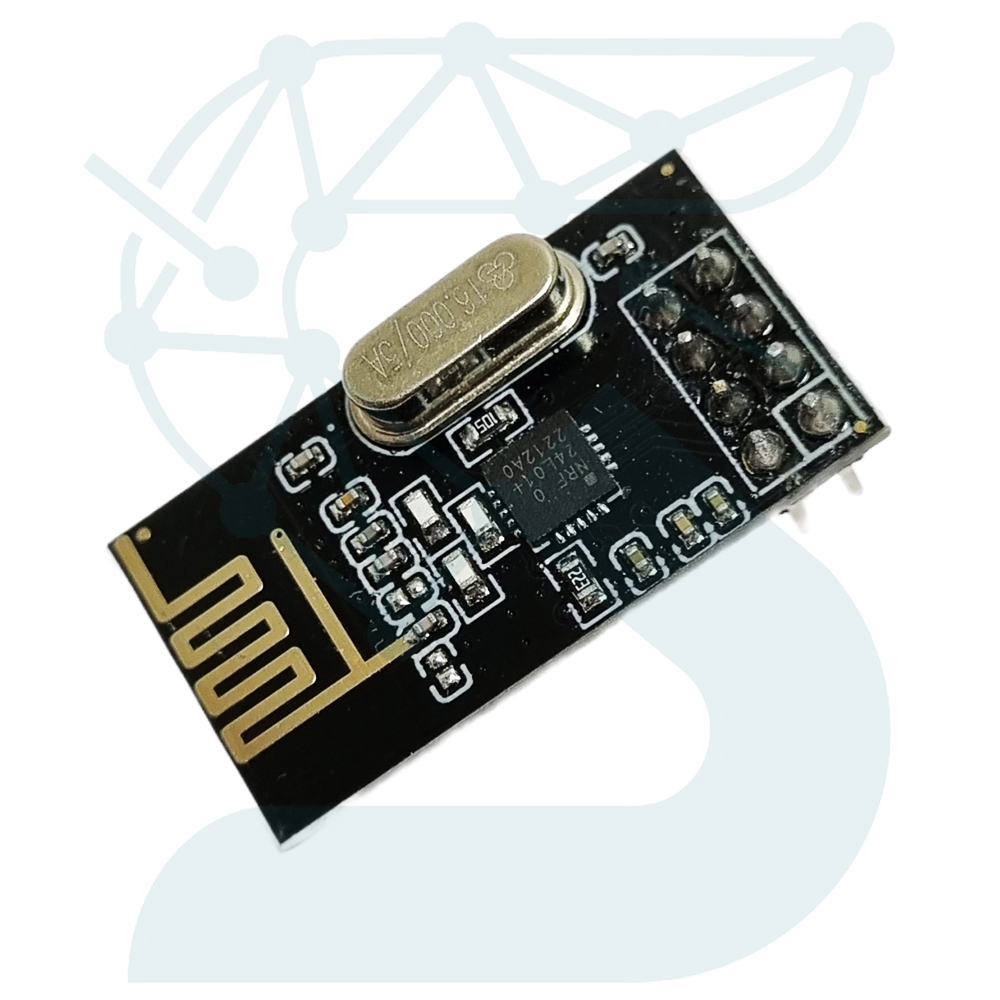

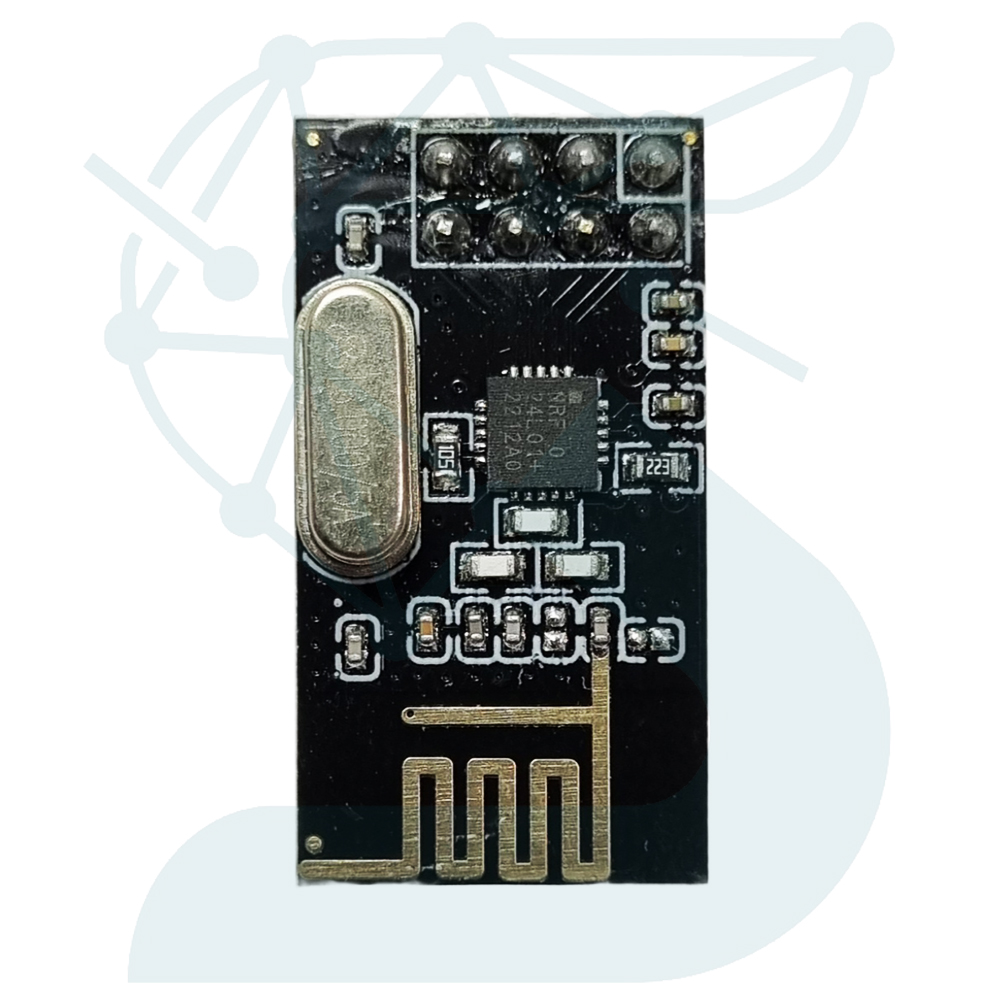

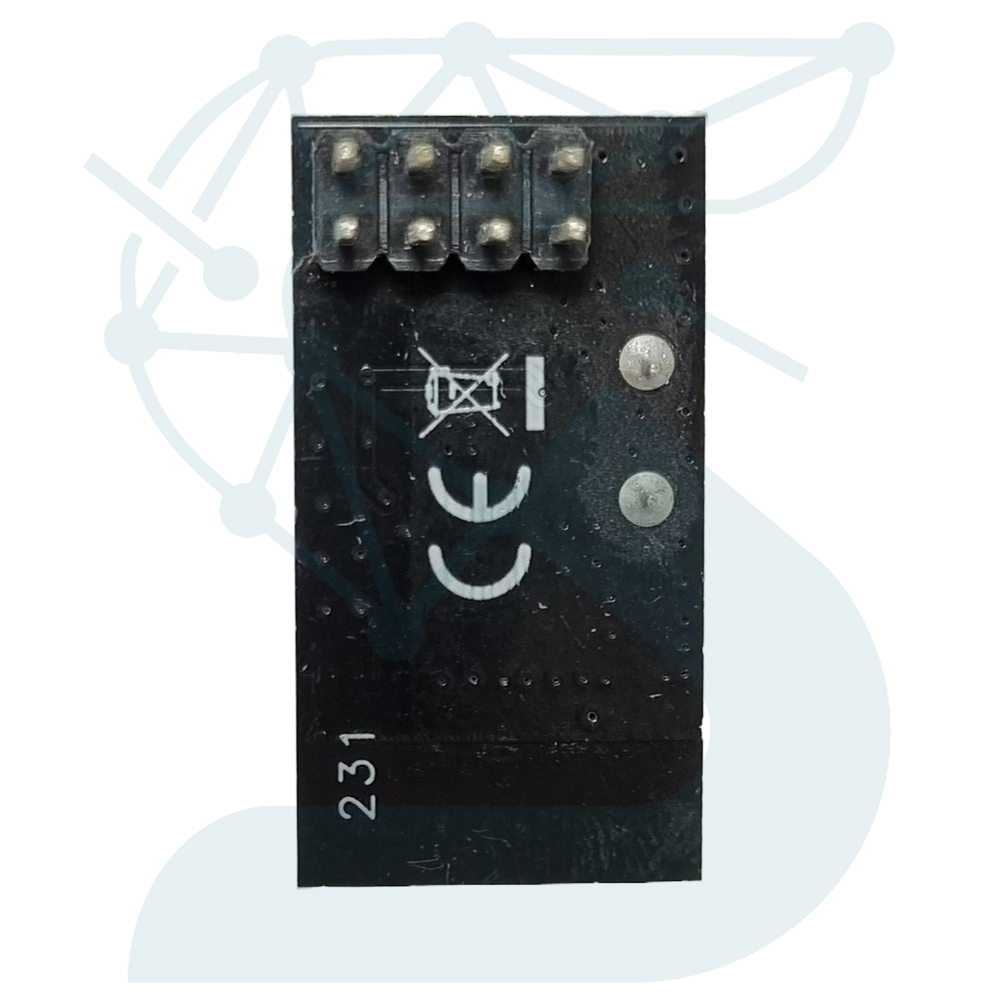

ماژول NRF24L01 یک ماژول ارتباط بی‌سیم با پهنای باند ۲٫۴ گیگاهرتز است که بر پایه تراشه محبوب nRF24L01 ساخت Nordic Semiconductor طراحی شده است. این ماژول امکان ارتباط دوطرفه (Transceiver) بین دو یا چند میکروکنترلر را به‌صورت پایدار و پرسرعت فراهم می‌کند و به‌دلیل قیمت مناسب، توان مصرفی پایین و دسترسی آسان، یکی از پراستفاده‌ترین ماژول‌ها در پروژه‌های DIY، هوشمندسازی و روباتیک محسوب می‌شود.

این ماژول از رابط ارتباطی SPI استفاده می‌کند و به‌راحتی با بردهای Arduino،

 ESP8266، ESP32، STM32، AVR و Raspberry Pi سازگار است.

انتن PCB روی برد و کریستال کواکسیال ۱۶ MHz به پایداری سیگنال و دقت در ارسال داده‌ها کمک می‌کند.

  ویژگی‌های کلیدی

• محدوده فرکانس کاری ۲٫۴ گیگاهرتز با مدولاسیون GFSK
• پشتیبانی از سرعت داده تا ۲ Mbps
• توان ارسال قابل تنظیم (از −۱۸ dBm تا ۰ dBm)
• مصرف توان بسیار پایین در حالت Standby و Power Down
• پشتیبانی از ۶ کانال Pipe موازی برای ارتباط چند دستگاه
• ولتاژ کاری ۱٫۹ تا ۳٫۶ ولت (سازگار با ۳٫۳ V Logic)
• انتقال داده تا ۱۰۰ متر در محیط باز
• دارای آنتن PCB روی برد (بدون نیاز به آنتن جانبی)
• سازگار با سیستم‌های Arduino، ESP32 و STM32
• ابعاد کوچک و قابلیت نصب آسان روی برد پروتوتایپ

   جدول مشخصات فنی

  کاربردهای متداول

• ارتباط بی‌سیم بین دو Arduino یا ESP32
• دستگاه‌های هوشمند خانگی (خانه هوشمند)
• ماژول‌های ریموت، روباتیک و پهپاد
• شبکه‌های Sensor Node و IoT
• تبادل داده بین چند میکروکنترلر بدون سیم
• پروژه‌های کنترل و مانیتورینگ بی‌سیم

  نکات راه‌اندازی فنی

برای راه‌اندازی این ماژول با Arduino یا ESP32، تنها کافی است پایه‌های CE و CSN را به پین‌های دیجیتال قابل تنظیم متصل کرده و از کتابخانه RF24 (Otto Keller/Fork TMRh20) در محیط Arduino IDE استفاده کنید. در صورت نیاز به برد بلندبردتر، نسخه NRF24L01 + PA + LNA با آنتن خارجی نیز موجود است.
