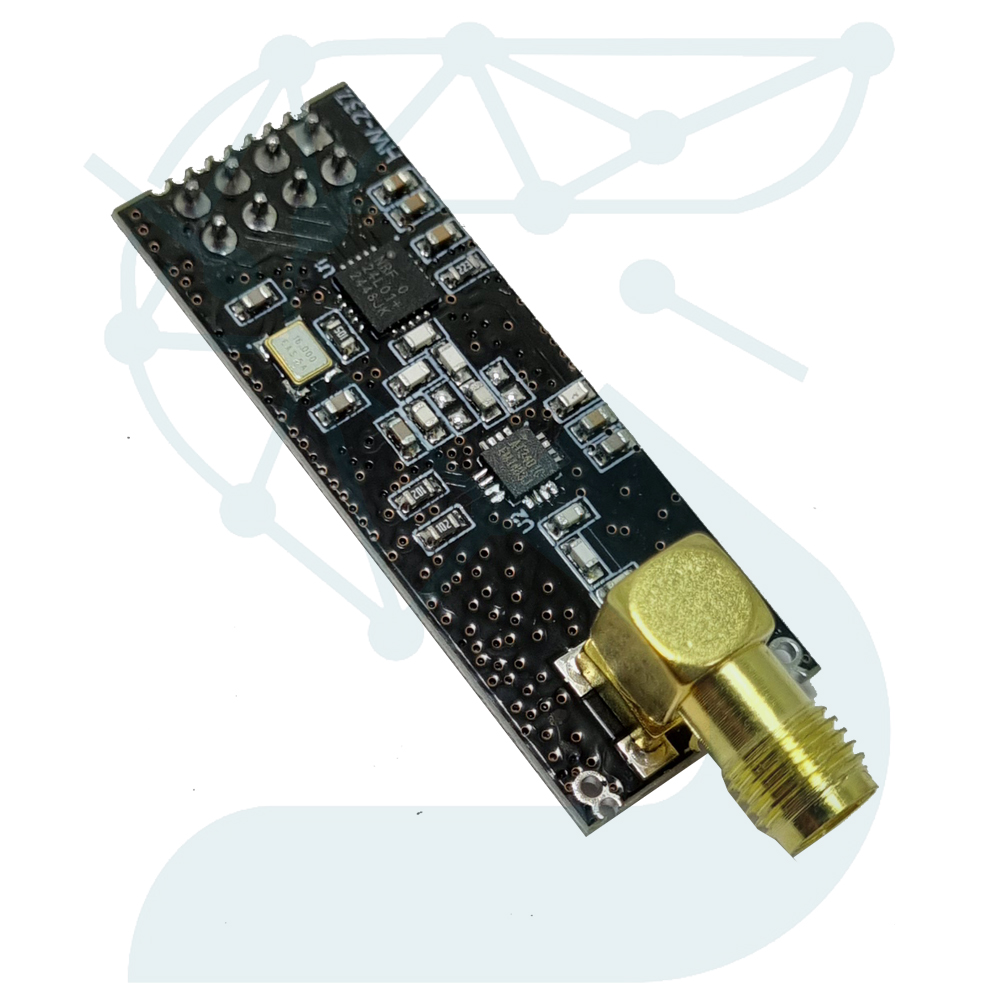

ماژول NRF24L01+PA+LNA نسخه تقویتشده ماژولهای ارتباط بیسیم سری NRF24L01 است که از تراشه معروف nRF24L01+ شرکت Nordic Semiconductor بهره میبرد.
این مدل با داشتن آمپلیفایر توان (PA) برای افزایش برد ارسال و آمپلیفایر کمنویز (LNA) برای تقویت سیگنال دریافتی، مناسب کاربردهای ارتباط بیسیم با برد بالا است.
این ماژول قادر است از طریق رابط SPI با میکروکنترلرهایی مانند Arduino، STM32، ESP32 و AVR ارتباط برقرار کرده و دادهها را با فرکانس 2.4 گیگاهرتز و سرعت بالا منتقل نماید.

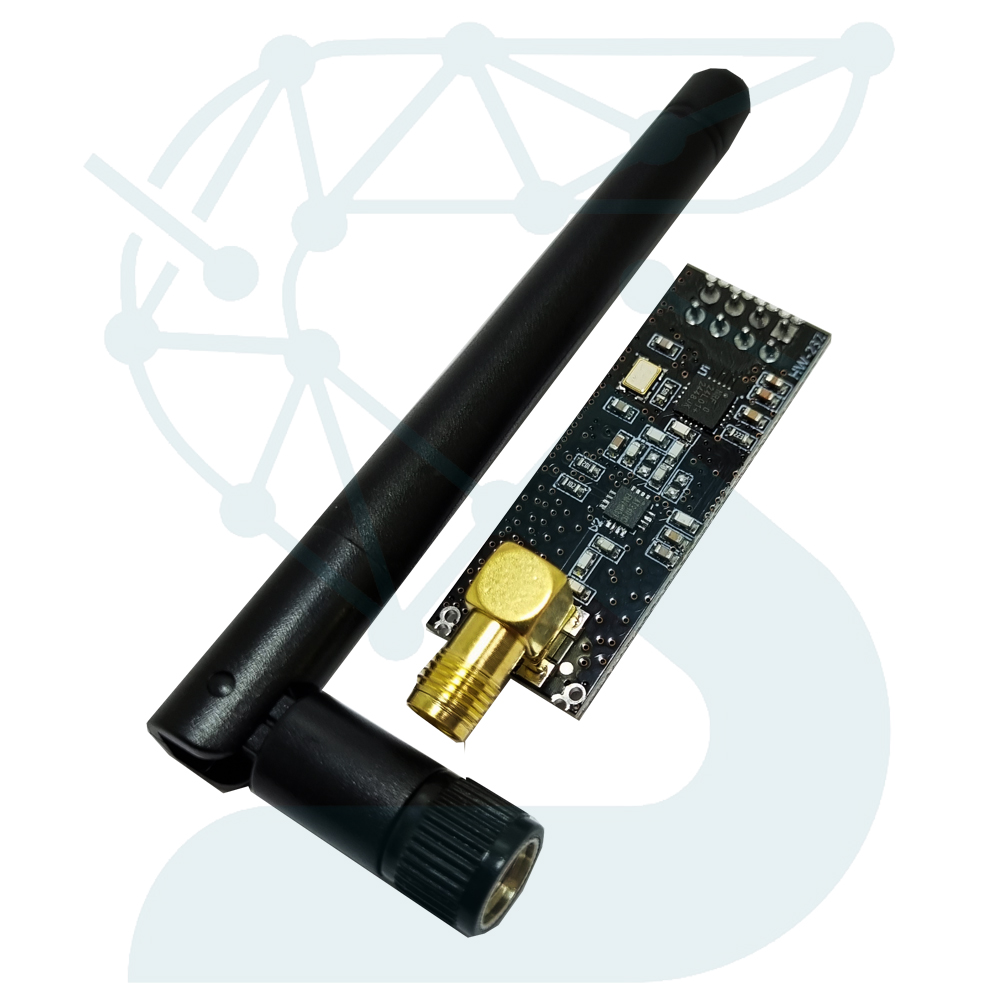

برد تقویتشده همراه با آنتن 2dBi RP-SMA در شرایط دید مستقیم میتواند تا 1000 متر یا بیشتر را پوشش دهد.
ماژول از آنتن خارجی و بخش تقویت توان RF برای افزایش محدوده پوشش استفاده میکند.
در فرستنده (TX) بخش PA توان خروجی را افزایش داده، و در گیرنده (RX) بخش LNA باعث تقویت سیگنال دریافتی میشود.
از طریق پروتکل Enhanced ShockBurst، دادهها با تصحیح خطا و تأیید خودکار (Auto Acknowledgment) بین دو یا چند دستگاه تبادل میگردد.
| ویژگی | مقدار / توضیح |
|---|---|
| مدل | NRF24L01+PA+LNA |
| فرکانس کاری | 2.4 گیگاهرتز (ISM Band) |
| توان خروجی (TX Power) | تا 20 dBm |
| حساسیت گیرنده | حدود -90 dBm |
| ولتاژ کاری | 3.3 ولت DC |
| جریان کاری (TX) | حدود 115 میلیآمپر |
| جریان کاری (RX) | حدود 45 میلیآمپر |

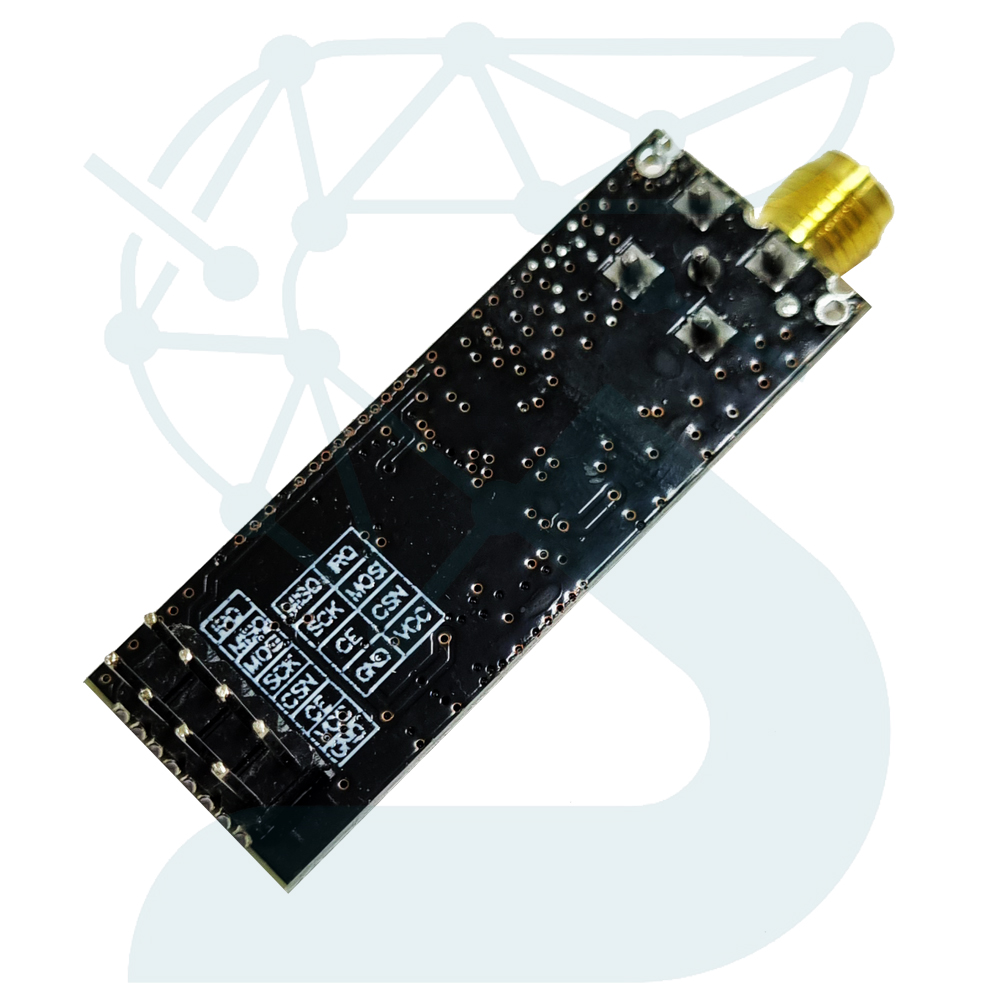

| رابط ارتباطی | SPI (MISO, MOSI, SCK, CSN, CE, IRQ) |
| سرعت انتقال دیتا | 250 Kbps / 1 Mbps / 2 Mbps |
| برد ارتباطی | تا حدود 1000 متر در شرایط دید مستقیم |
| آنتن | آنتن خارجی RP-SMA جداشونده، بهره 2 dBi |
| پشتیبانی از چند لینک | دارد (6 کانال دریافت همزمان) |
| دمای کاری | -40 تا +85 درجه سانتیگراد |
| ابعاد PCB | حدود 46 × 16 × 10 میلیمتر |
توجه شود ولتاژ تغذیه حتماً 3.3 ولت باشد و از اتصال مستقیم به 5 ولت خودداری گردد.
