• نسخه SMD مبتنی بر تراشه اصلی Nordic NRF24L01
• آنتن PCB یکپارچه با طراحی meander برای ابعاد کوچک و پایداری تشعشع
• نرخ انتقال قابل تنظیم 250kbps / 1Mbps / 2Mbps
• پشتیبانی از 6 کانال RX همزمان (MultiCeiver)
• Auto‑ACK و Auto‑Retransmit داخلی جهت کاهش بار MCU
• توان خروجی 0dBm و مصرف بسیار پایین انرژی
• رابط SPI با پینهای CE و CSN جهت کنترل سطح MAC
مقایسه
افزودن به علاقهمندی
سوالی داری؟
همه محصولات با بهترین کیفیت عرضه میشوند تا خیالتان از خرید آسوده باشد.
پیش از خرید، بچه های ما آمادهاند نیاز شما را بررسی و بهترین پیشنهاد را ارائه کنند.
سفارش شما در کوتاهترین زمان ممکن آماده و به مقصد ارسال میشود.
95,000تومان
18 در انبار
توضیحات
ماژول رادیویی NRF24L01 نسخه SMD با آنتن PCB برای ایجاد لینک ارتباطی پایدار و کممصرف در باند 2.4 گیگاهرتز در پروژههای IoT، رباتیک، کنترل بیسیم و شبکههای سنسوری بهکار میرود.

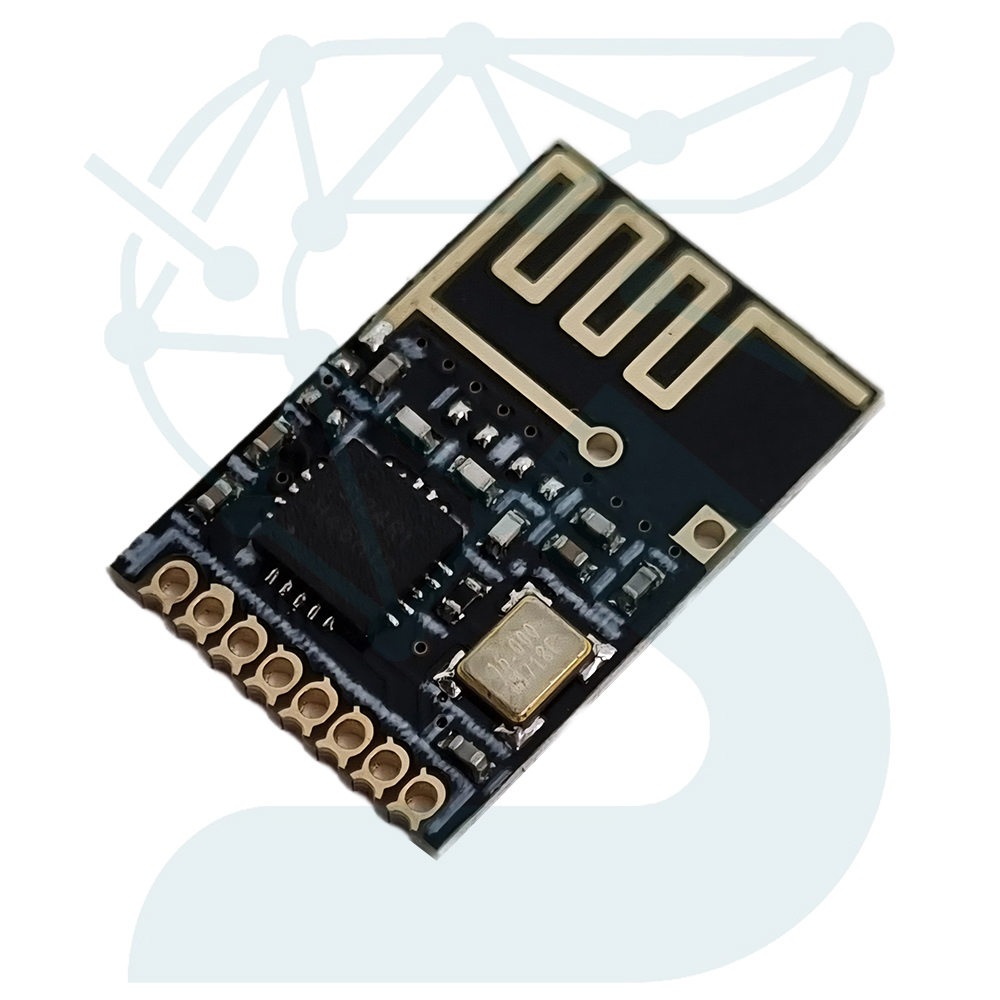

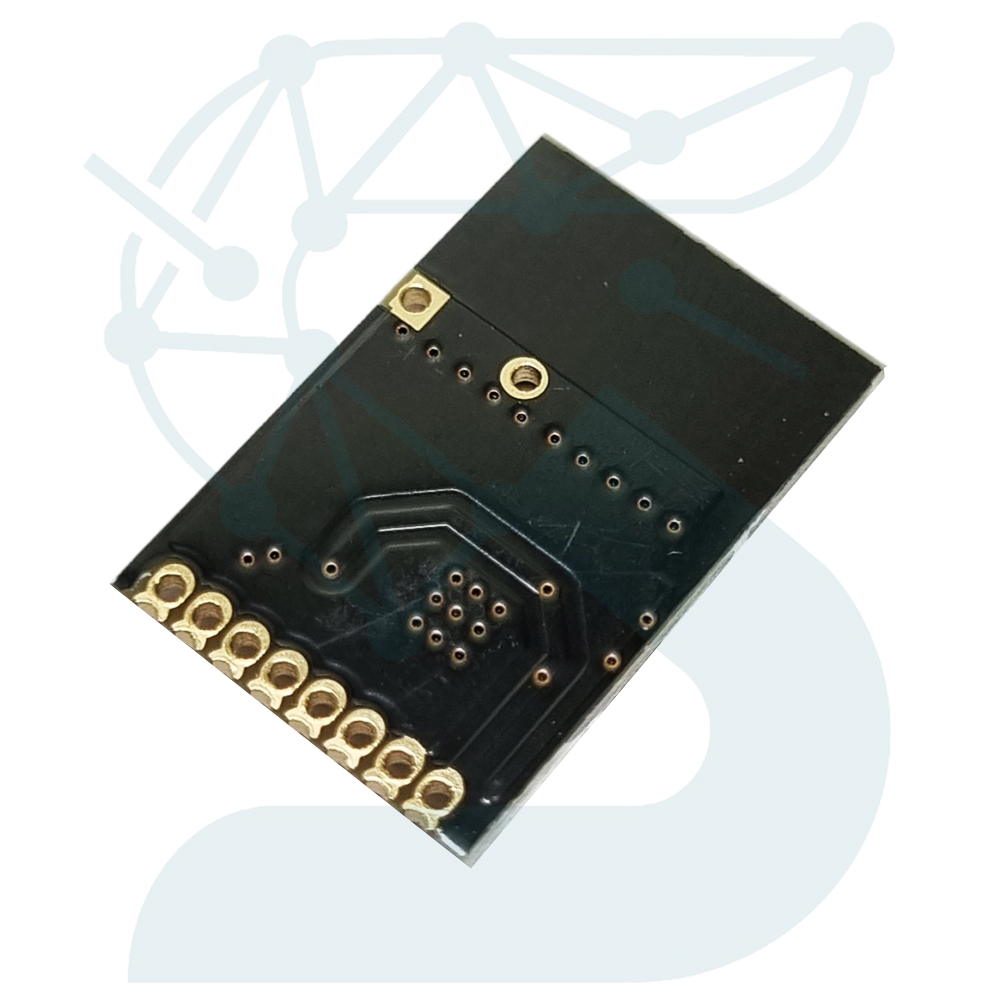

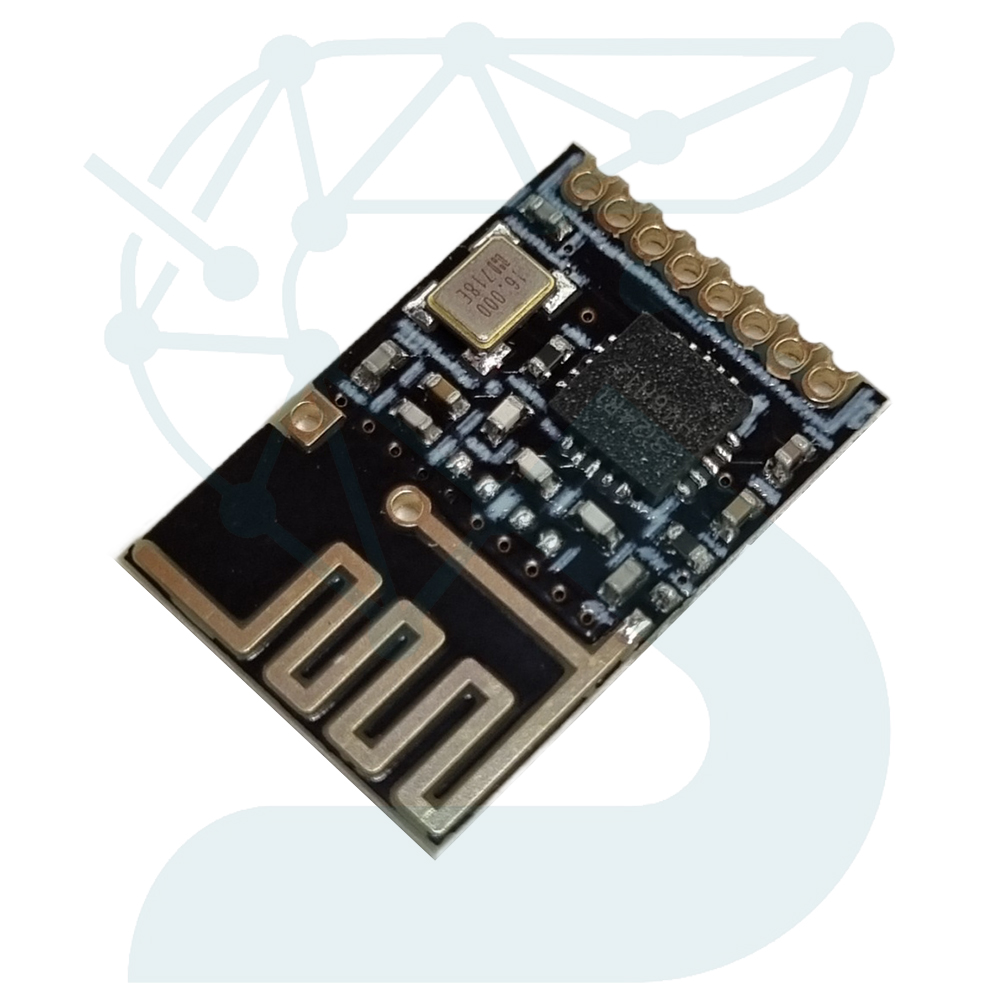

این ماژول مطابق تصویر، نسخه SMD مبتنی بر تراشه Nordic NRF24L01 است که روی یک برد مبدل SMD‑to‑DIP مونتاژ شده تا امکان لحیمکاری آسان و استفاده در بردبرد فراهم شود. طراحی برد شامل آنتن PCB با الگوی meander، کریستال 16MHz دقیق، شبکه خازنهای دکوپلینگ نزدیک تراشه، و مسیرهای RF کوتاه برای بهبود نسبت سیگنال به نویز است. ماژول از معماری Enhanced ShockBurst بهره میبرد که با اعمال Auto‑ACK، Auto‑Retransmit و بستهبندی فریم در سطح سختافزار، بار پردازشی میکروکنترلر را بهطور مؤثر کاهش میدهد. تغذیه و سطوح منطقی کاملاً 3.3 ولت بوده و پایداری تغذیه برای عملکرد صحیح تراشه ضروری است.
جدول مشخصات فنی
| مشخصه | مقدار |
|---|---|
| مدل تراشه | Nordic Semiconductor NRF24L01 |
| نوع ماژول | SMD روی برد مبدل DIP |
| باند فرکانسی | 2.400 تا 2.525 گیگاهرتز |
| مدولاسیون | GFSK |
| توان خروجی | 0 dBm |
| حساسیت گیرنده | تا −85dBm @ 2Mbps |
| نرخ داده | 250kbps / 1Mbps / 2Mbps |
| ولتاژ کاری | 3.3V |
| رابط ارتباطی | SPI |
| جریان مصرفی | حدود 11mA در TX |
| پینهای موجود | VCC، GND، CE، CSN، SCK، MOSI، MISO، IRQ |
| آنتن | PCB یکپارچه |
| کاربردها | IoT، رباتیک، کنترل بیسیم، ارتباط MCU، شبکه سنسوری |
