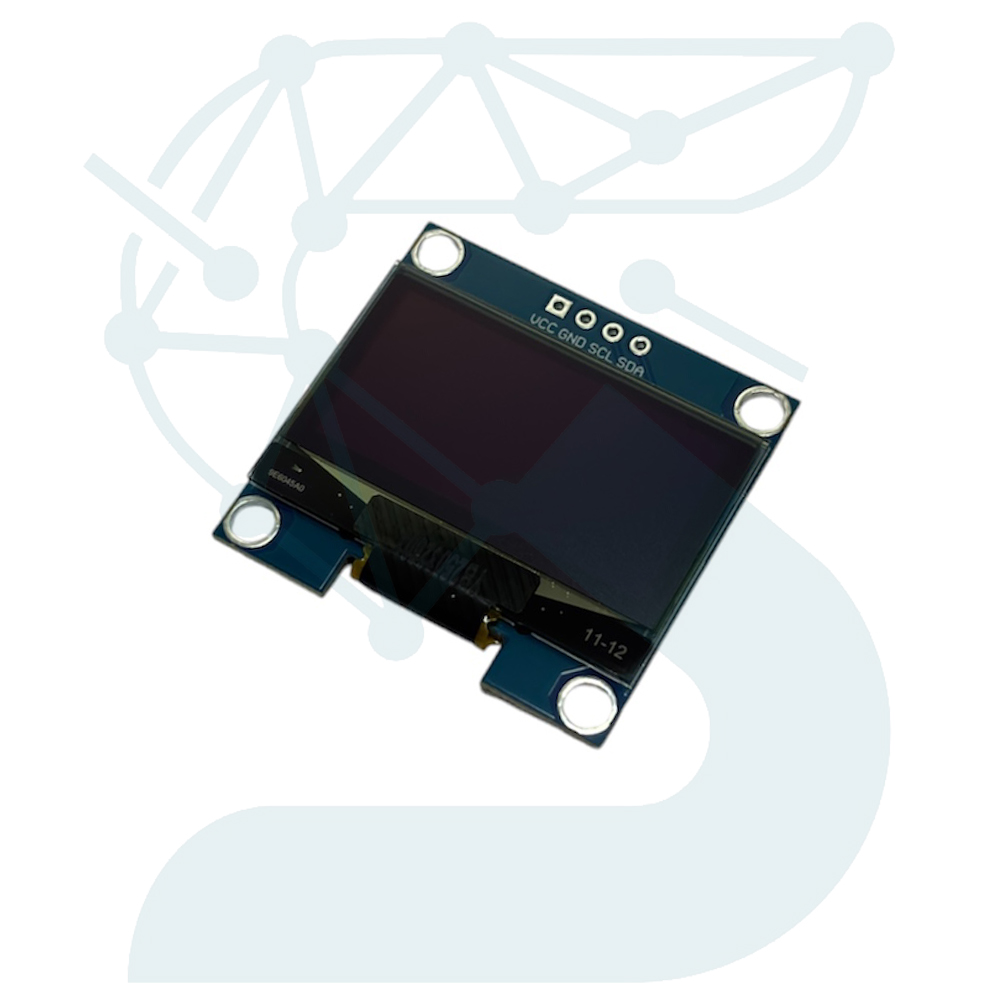

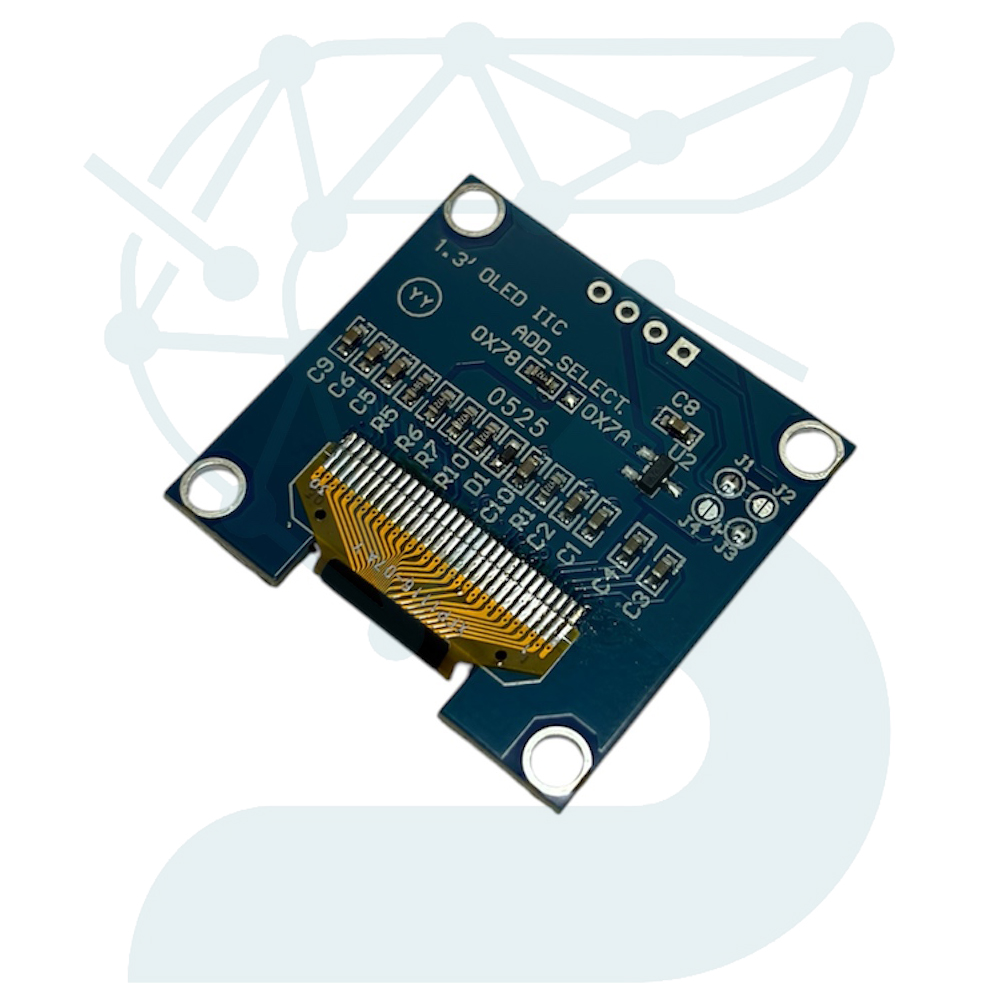

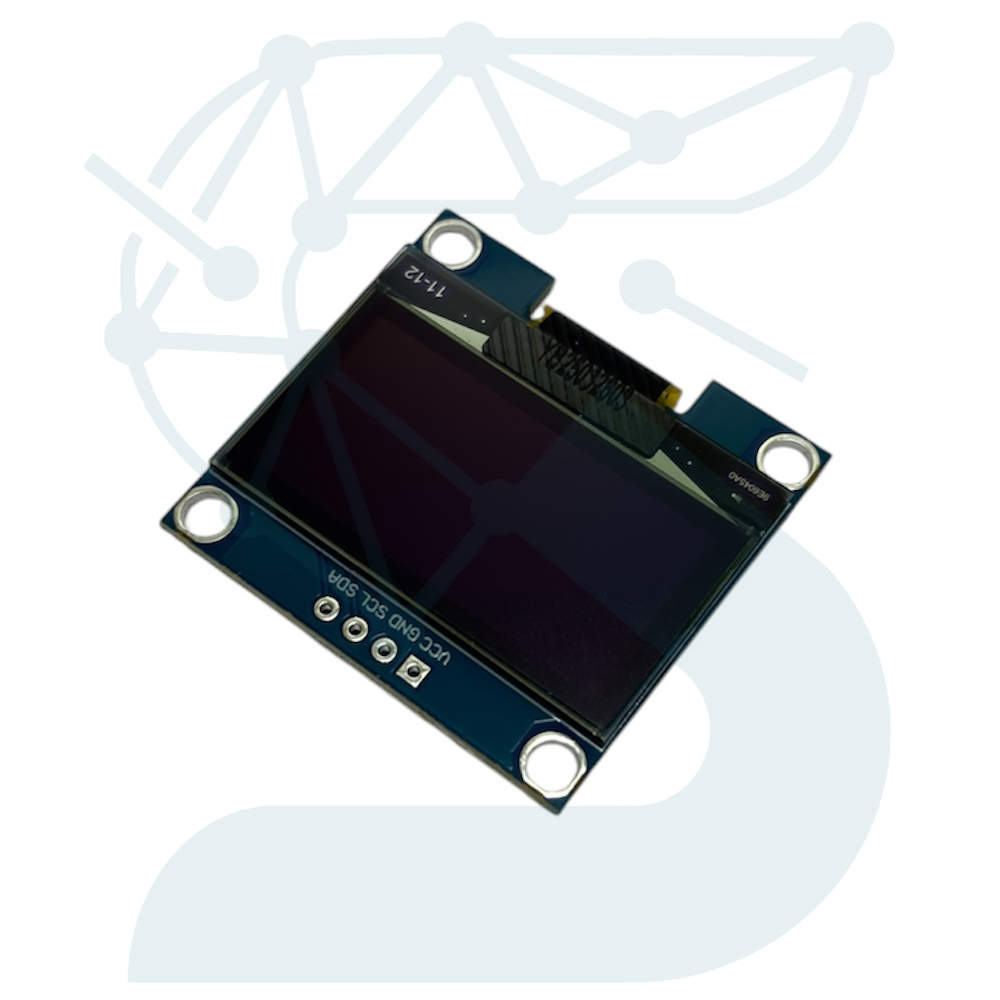

نمایشگر oled سایز 1.3 اینچ i2c

ماژول نمایشگر OLED سایز 1.3 اینچ با پروتکل I2C، یک صفحه نمایش گرافیکی با رزولوشن 128×64 پیکسل است که به دلیل استفاده از تکنولوژی OLED، تصاویری با کنتراست بسیار بالا و شفافیت خیره‌کننده ارائه می‌دهد. رنگ پیکسل‌های این مدل آبی بوده و برخلاف LCDهای معمولی، نیازی به نور پس‌زمینه (Backlight) ندارد؛ زیرا هر پیکسل به تنهایی نور تولید می‌کند.

استفاده از درایور محبوب SH1106 و رابط ارتباطی I2C باعث شده تا این نمایشگر تنها با استفاده از 2 پایه دیتا (SDA و SCL) به میکروکنترلرهایی نظیر Arduino، ESP8266 و STM32 متصل شود که این امر باعث صرفه‌جویی در اشغال پایه‌های ورودی/خروجی (I/O) می‌شود.

ساختار عملکرد و مزایای تکنولوژی OLED

نمایشگر 1.3 اینچی OLED نسبت به مدل‌های 0.96 اینچی، فضای دید بیشتری را در اختیار طراح قرار می‌دهد و به دلیل ساختار فنی خاص خود، مزایای زیر را دارد:

کنتراست و شفافیت بالا

• پیکسل‌ها در هنگام نمایش رنگ مشکی کاملاً خاموش می‌شوند.
• زاویه دید بسیار گسترده (بیش از 160 درجه) بدون تغییر در کیفیت تصویر.

مصرف توان بسیار ناچیز

• به دلیل حذف بک‌لایت، مصرف انرژی فقط به میزان پیکسل‌های روشن بستگی دارد.
• گزینه‌ای عالی برای تجهیزات پرتابل و دستگاه‌هایی که با باتری کار می‌کنند.

درایور SH1106 و ارتباط I2C

• استفاده از پروتکل 2 سیمه برای راه‌اندازی آسان.
• سازگاری کامل با کتابخانه‌های معتبر (مانند Adafruit_SH1106 یا U8g2) در محیط آردوینو.

نکات مهم در راه‌اندازی و ولتاژ

این ماژول از نظر تغذیه بسیار منعطف است و می‌تواند با ولتاژهای 3.3 تا 5 ولت کار کند. با این حال، توجه به پلاریته پایه‌های تغذیه (VCC و GND) ضروری است. به دلیل ابعاد فیزیکی کوچک (حدود 35 میلی‌متر)، این نمایشگر به راحتی در کیس‌های ظریف و پروژه‌های مینیاتوری جای می‌گیرد.

جدول مشخصات فنی نمایشگر OLED سایز 1.3 اینچ با رابط I2C
