• مجهز به سه سوکت DIP برای تست OPAMPهای 8 و 14 پین
• نمایش سلامت کانال با LED چشمکزن
• قابلیت تست تراشههای یککاناله، دوکاناله و چهارکاناله
• راهاندازی ساده با ورودی تغذیه 12 ولت از طریق کانکتور جک
• مناسب برای تشخیص خرابی در مدارات آنالوگ
• طراحی ماژولار مناسب میزکار تعمیراتی
• سازگار با طیف وسیعی از آیسیهای OPAMP رایج
مقایسه
افزودن به علاقهمندی
سوالی داری؟
همه محصولات با بهترین کیفیت عرضه میشوند تا خیالتان از خرید آسوده باشد.
پیش از خرید، بچه های ما آمادهاند نیاز شما را بررسی و بهترین پیشنهاد را ارائه کنند.
سفارش شما در کوتاهترین زمان ممکن آماده و به مقصد ارسال میشود.
185,000تومان
13 در انبار
توضیحات
ماژول تستر آپامپ یک ابزار تخصصی برای ارزیابی سلامت و عملکرد انواع تقویتکنندههای عملیاتی در قالبهای 8 و 14 پین است و امکان تست عملیاتی کانالهای OPAMP را با نشانگر LED فراهم میکند.

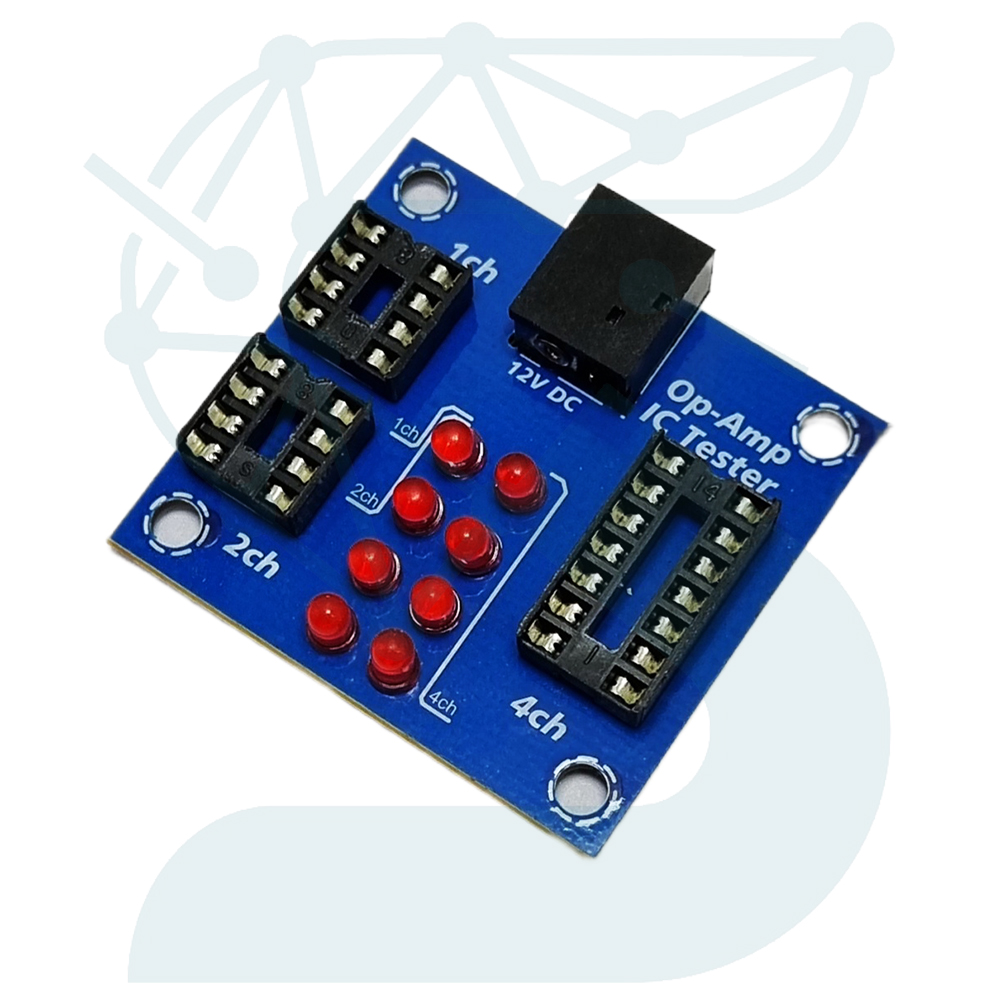

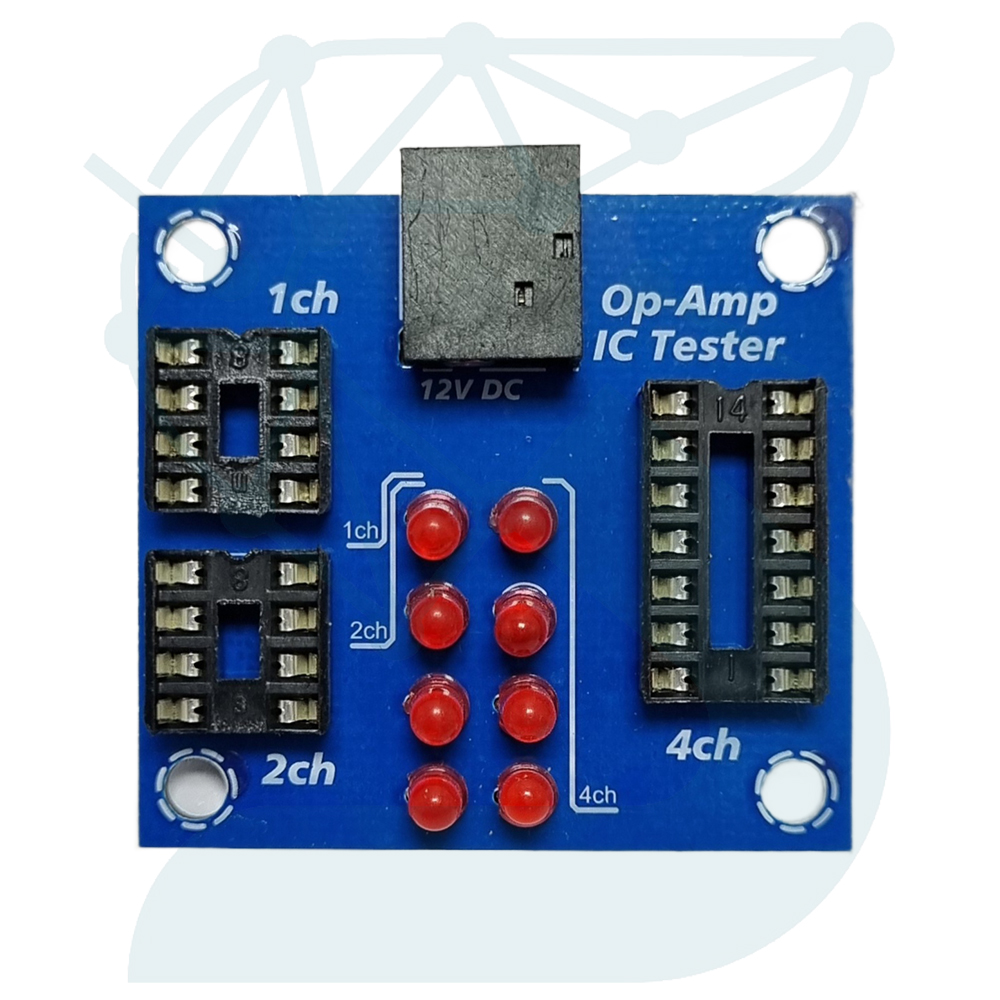

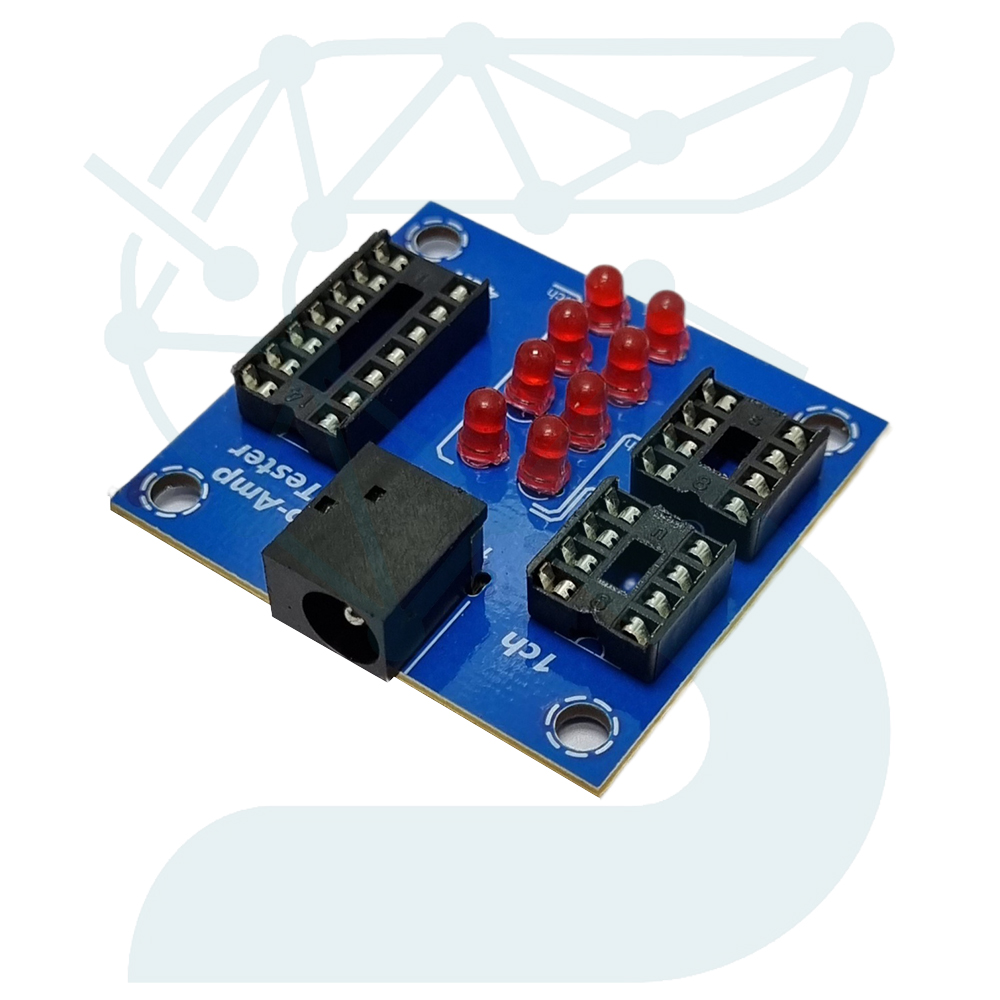

ماژول موجود در تصویر شامل سه سوکت DIP مجزا است که برای تست آرایشهای یککاناله، دوکاناله و چهارکاناله بهکار میروند. بخش مرکزی ماژول شامل مجموعهای از LEDهای رنگی است که وضعیت عملکرد هر کانال را بر اساس الگوی چشمکزنی منظم نمایش میدهند. وجود ورودی تغذیه از نوع کانکتور جک استاندارد، راهاندازی ماژول را با ولتاژ 12 ولت DC تسهیل میکند. هر سوکت تست، پایههای ورودی، خروجی و فیدبک لازم برای ایجاد یک مدار عملکردی کوچک را فراهم میکند تا IC تقویتکننده عملیاتی تحت یک بار سبک و سیگنال داخلی قرار گرفته و رفتار آن از طریق LEDها ارزیابی شود.
الگوی چشمکزنی نشاندهنده عملکرد صحیح کانال است، در حالی که خاموش ماندن LED یا روشنشدن ممتد آن نشاندهنده اختلال در آن کانال محسوب میشود. این ماژول برای تعمیرکاران تجهیزات آنالوگ، تکنسینها، دانشجویان و مراکز آموزشی گزینهای مناسب جهت تست سریع آیسیهای LM324، LM358، TL06x، TL07x، TL08x و تراشههای مشابه است.
جدول مشخصات فنی
| مشخصه | مقدار |
|---|---|
| ولتاژ کاری | 12V DC |
| تعداد سوکت تست | 3 عدد DIP |
| پشتیبانی از کانالها | 1، 2 و 4 کانال |
| نشانگر وضعیت | LED چشمکزن برای هر کانال |
| قابلیت تست تراشهها | 8 پین و 14 پین (بر اساس آرایش پایه استاندارد) |
| نوع تغذیه | ورودی جک استاندارد |
| ابعاد ماژول | 50×50 میلیمتر |
| کاربردها | تست سلامت OPAMP، عیبیابی تعمیراتی، آموزش، بررسی قبل از نصب |
