ماژول آمپلی فایر 2 کانال 10 وات PAM8610

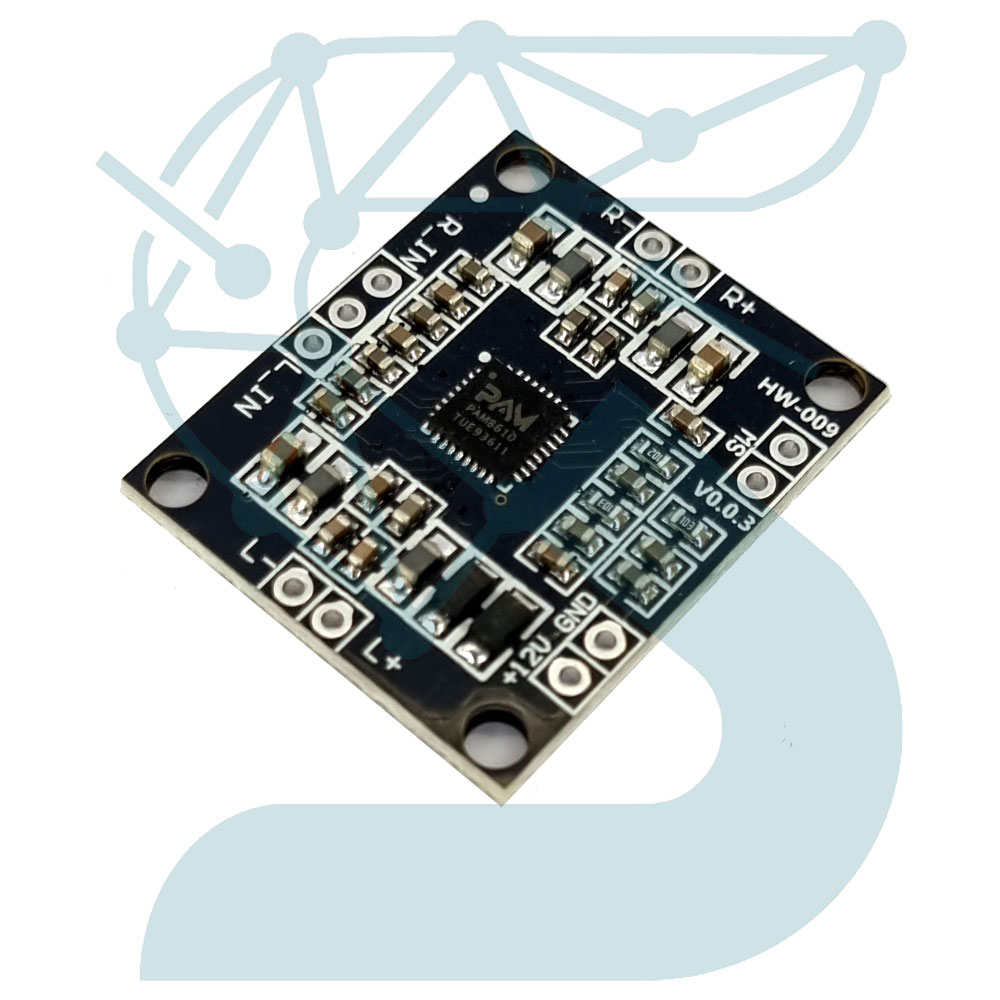

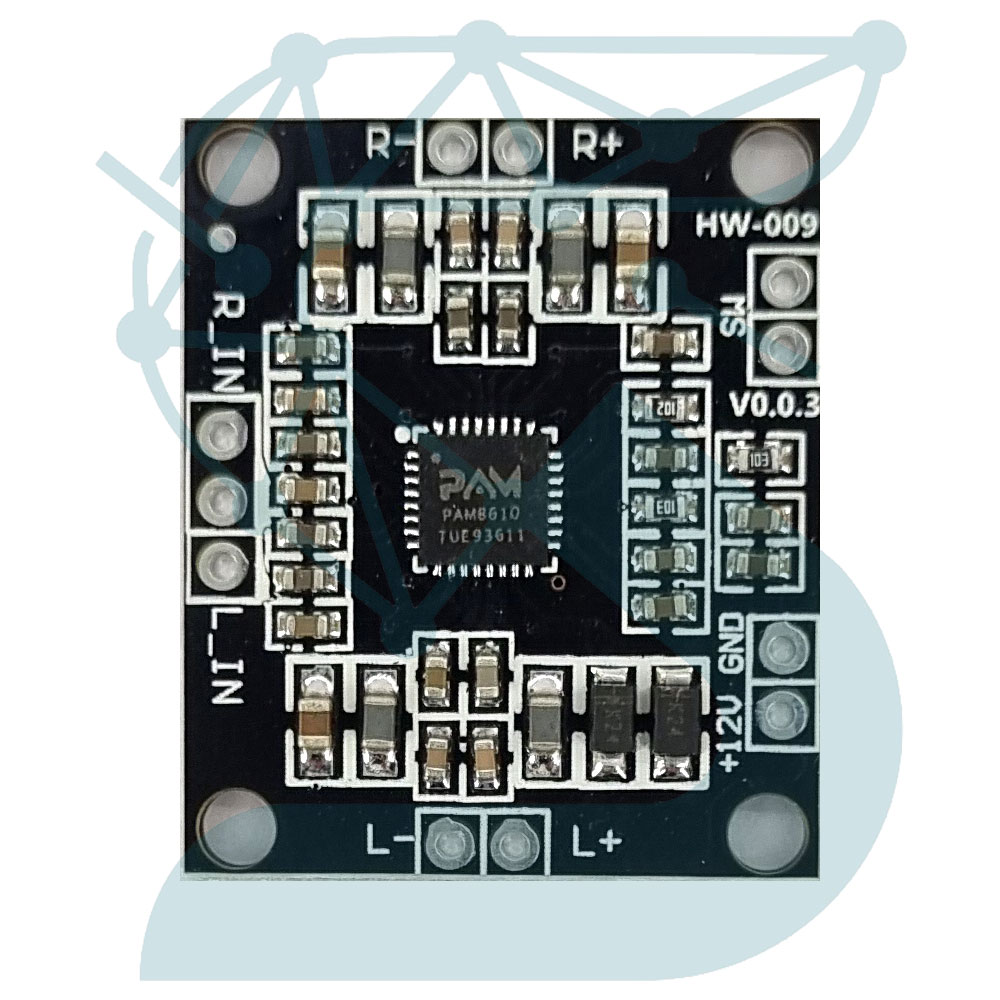

ماژول آمپلی‌فایر استریو ۱۰ وات با تراشه PAM8610

ماژول آمپلی‌فایر استریو مبتنی بر تراشه PAM8610 یک تقویت‌کننده صوتی کلاس D است که برای استفاده در پروژه‌های صوتی خانگی، مدارات DIY و اسپیکرهای قابل حمل کاربرد دارد. این ماژول توان خروجی ۱۰ وات واقعی برای هر کانال (در صورت استفاده از بار ۸ اهم) در اختیار قرار می‌دهد و مجهز به فناوری Class D برای مصرف انرژی پایین و راندمان بالا است.

این ماژول با ولتاژ کاری ۶ تا ۱۵ ولت DC (مقدار پیشنهادی ۱۲ ولت) کار می‌کند و می‌تواند سیگنال‌های صوتی ورودی استریو را تقویت کند. به دلیل ابعاد کوچک (۲۸×۲۲ میلی‌متر)، امکان نصب آن در انواع فضاهای محدود وجود دارد.

ویژگی‌ها

• توان خروجی: ۲×۱۰ وات (۸ اهم)، ۲×۱۵ وات (۴ اهم)
• ولتاژ کاری: ۶ تا ۱۵ ولت DC
• راندمان بالا مناسب برای تغذیه باتری و مصرف کم انرژی
• فناوری طبقه تقویت کلاس D؛ بدون نیاز به هیت‌سینک برای ولتاژهای معمولی
• مناسب برای اسپیکرهای ۴ تا ۸ اهم

جدول مشخصات فنی ماژول PAM8610

نکات نصب و استفاده

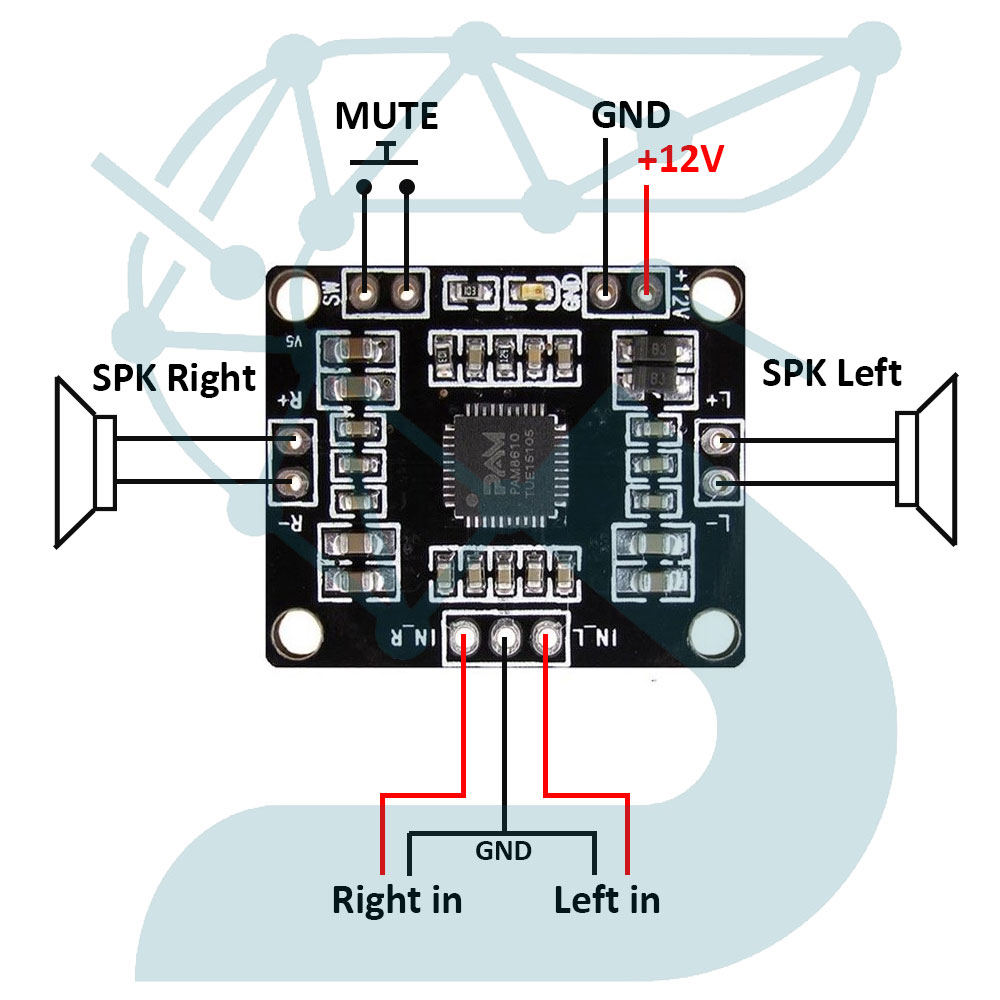

• ورودی‌های صوتی به صورت استریو دریافت می‌شود و به طور مستقل تقویت می‌شوند.
• برای جلوگیری از نویز و تداخل، استفاده از سیم شیلددار توصیه می‌شود.
• اتصال صحیح قطب‌های تغذیه الزامی است؛ استفاده از ولتاژ بالاتر از ۱۵ ولت ممکن است باعث آسیب IC شود.
• ماژول بدون کنترل ولوم عرضه می‌شود و تنظیم سطح صدا باید در مدار ورودی یا منبع سیگنال انجام شود.
• در استفاده‌های با توان بالا و اسپیکر با امپدانس پایین، تهویه مناسب جهت جلوگیری از گرم شدن بیش از حد توصیه می‌شود.
