• مبتنی بر تراشه PL2303HX با پشتیبانی از پروتکل کامل USB-to-UART
• مناسب برای پروگرام، دیباگ و ارتباط سریال با میکروکنترلرها
• کریستال 12MHz جهت پایداری Baud Rate
• خروجی 5V و 3.3V قابل استفاده برای ماژولهای مختلف
• نرخ انتقال قابل پشتیبانی تا 1Mbps
• طراحی ساده و قابلاعتماد بههمراه فیلترهای خازنی روی برد
• کانکتور USB Type‑A مناسب اتصال مستقیم به PC
• سازگار با Windows، Linux و macOS
مقایسه
افزودن به علاقهمندی
سوالی داری؟
همه محصولات با بهترین کیفیت عرضه میشوند تا خیالتان از خرید آسوده باشد.
پیش از خرید، بچه های ما آمادهاند نیاز شما را بررسی و بهترین پیشنهاد را ارائه کنند.
سفارش شما در کوتاهترین زمان ممکن آماده و به مقصد ارسال میشود.
80,000تومان
24 در انبار
توضیحات
ماژول مبدل USB به TTL مبتنی بر تراشه PL2303 برای ایجاد اتصال پایدار بین پورت USB کامپیوتر و رابط UART تجهیزات الکترونیکی در برنامهریزی، دیباگ و ارتباط سریال کاربرد دارد.

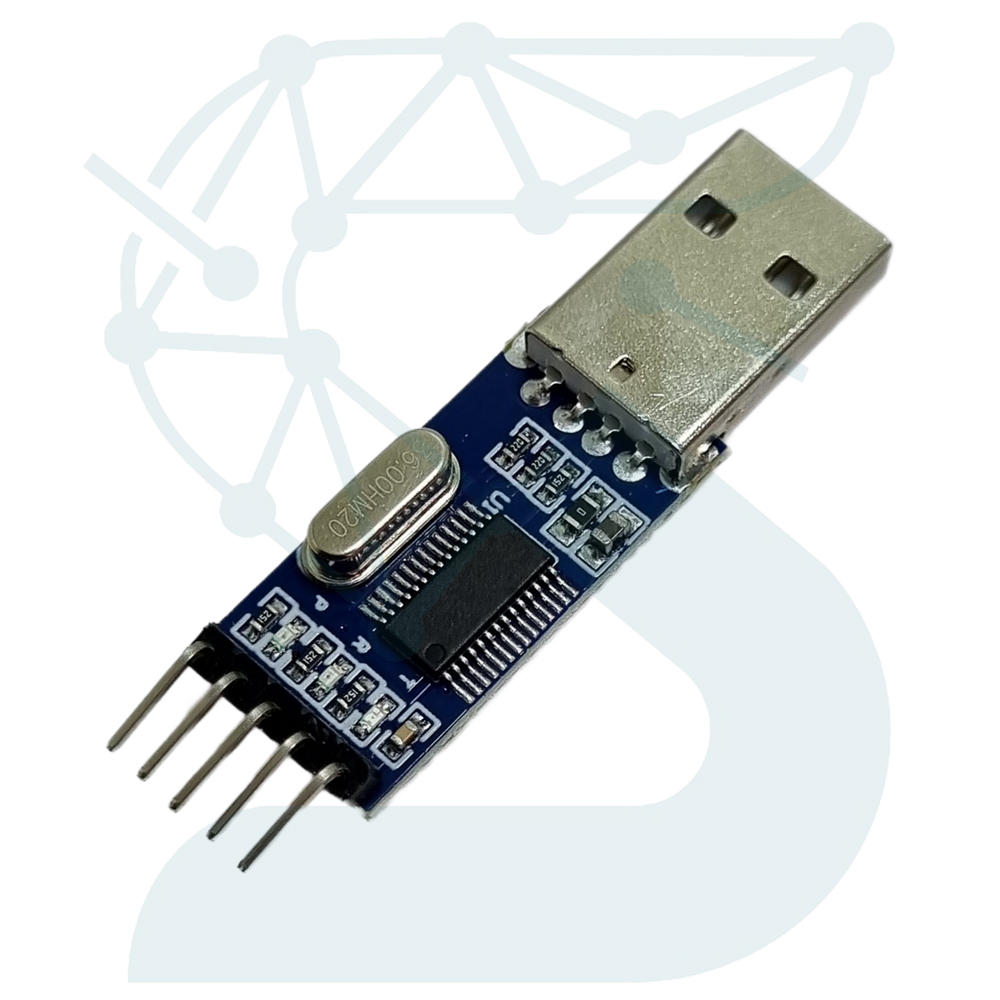

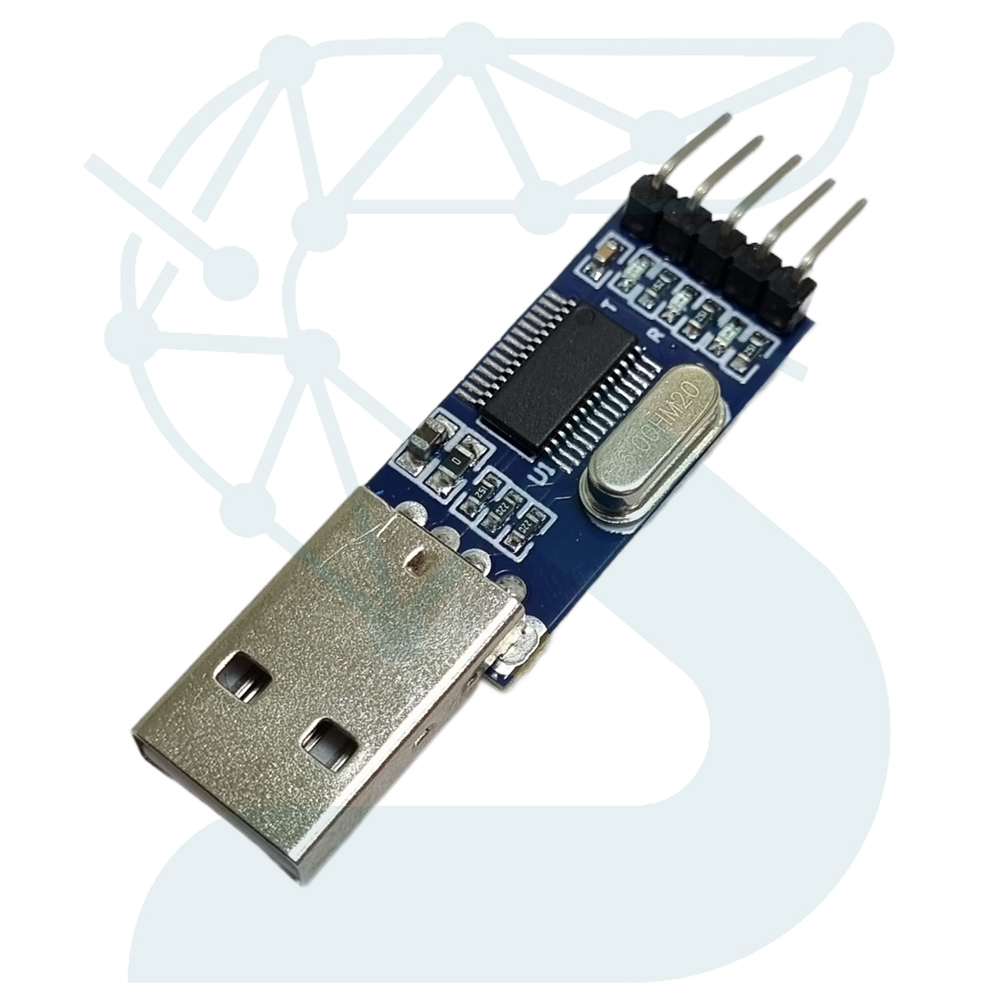

این ماژول مطابق تصویر، از تراشه PL2303HX در پکیج LQFP استفاده میکند و بهصورت مستقیم روی برد آبیرنگ همراه با کانکتور USB Type‑A، کریستال خارجی 12MHz و شبکه خازنها و مقاومتهای تثبیتکننده سوار شده است. وجود خروجیهای TXD، RXD، VCC، GND و 3.3V روی هدر چهارتایی نشان میدهد که ماژول برای تغذیه و ارتباط UART تجهیزات میکروکنترلری طراحی شده است. تراشه PL2303 دادهها را بین USB و UART با پایداری بالا و حداقل تأخیر تبدیل میکند و در برنامهنویسی انواع میکروکنترلرها مانند AVR، ESP8266، ESP32 و STM32 استفاده میشود.
این نسخه، یک طراحی ساده و استاندارد است که از مبدل اصلی PL2303 جهت ایجاد رابط سریال استفاده میکند و به دلیل وجود کریستال دقیق، پایداری سرعت انتقال داده در نرخهای مختلف را تضمین میکند.
جدول مشخصات فنی
| مشخصه | مقدار |
|---|---|
| مدل تراشه | PL2303HX |
| نوع رابط | USB 2.0 به UART (TTL Level) |
| ولتاژ خروجی | 5V و 3.3V |
| سطوح منطقی UART | 3.3V/5V (متناسب با سطح خروجی TX ماژول) |
| پینها | TXD، RXD، VCC، GND، 3.3V |
| کریستال | 12MHz |
| سرعت انتقال | تا 1Mbps |
| سیستمهای قابل پشتیبانی | Windows / Linux / macOS |
| کاربردها | پروگرام، دیباگ، مانیتورینگ سریال، اتصال میکروکنترلرها |
