ماژول پاوربانک تک خروجی مدل KC-864

معرفی ماژول پاوربانک kc864

ماژول پاوربانک مدل ST-864-KC V2.0 که معمولاً با نام kc864 نیز شناخته می‌شود، یک گزینه ساده، اقتصادی و قابل اعتماد برای ساخت پاوربانک‌های سفارشی است. این ماژول برای پروژه‌های DIY و تعمیر پاوربانک‌های قدیمی بسیار مناسب است و به کمک آن می‌توان باتری‌های لیتیوم 18650 را به یک منبع تغذیه قابل حمل با خروجی استاندارد USB تبدیل کرد.

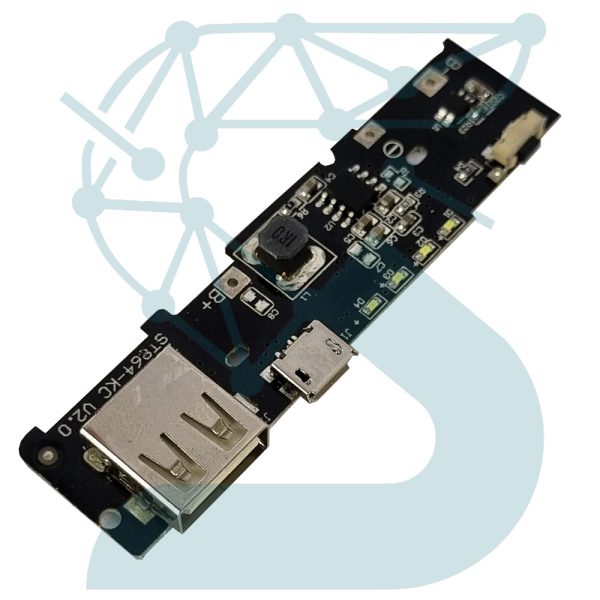

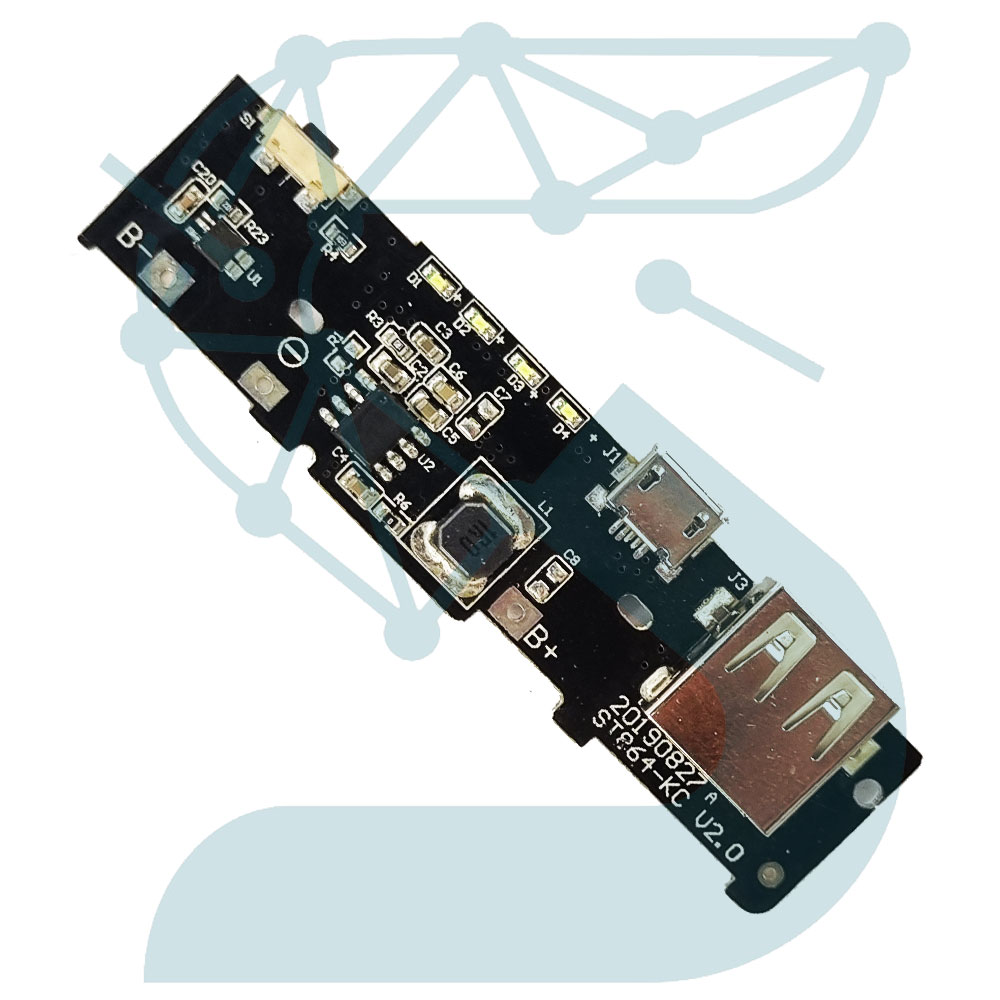

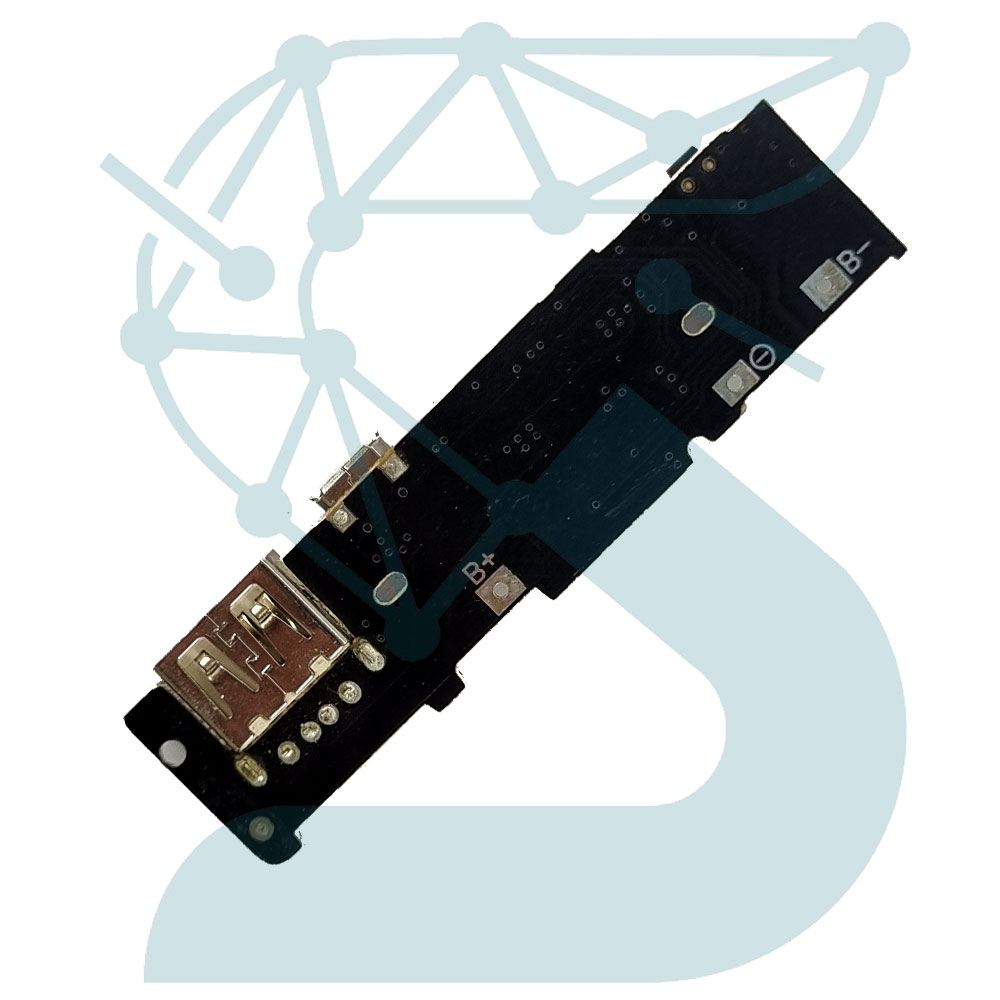

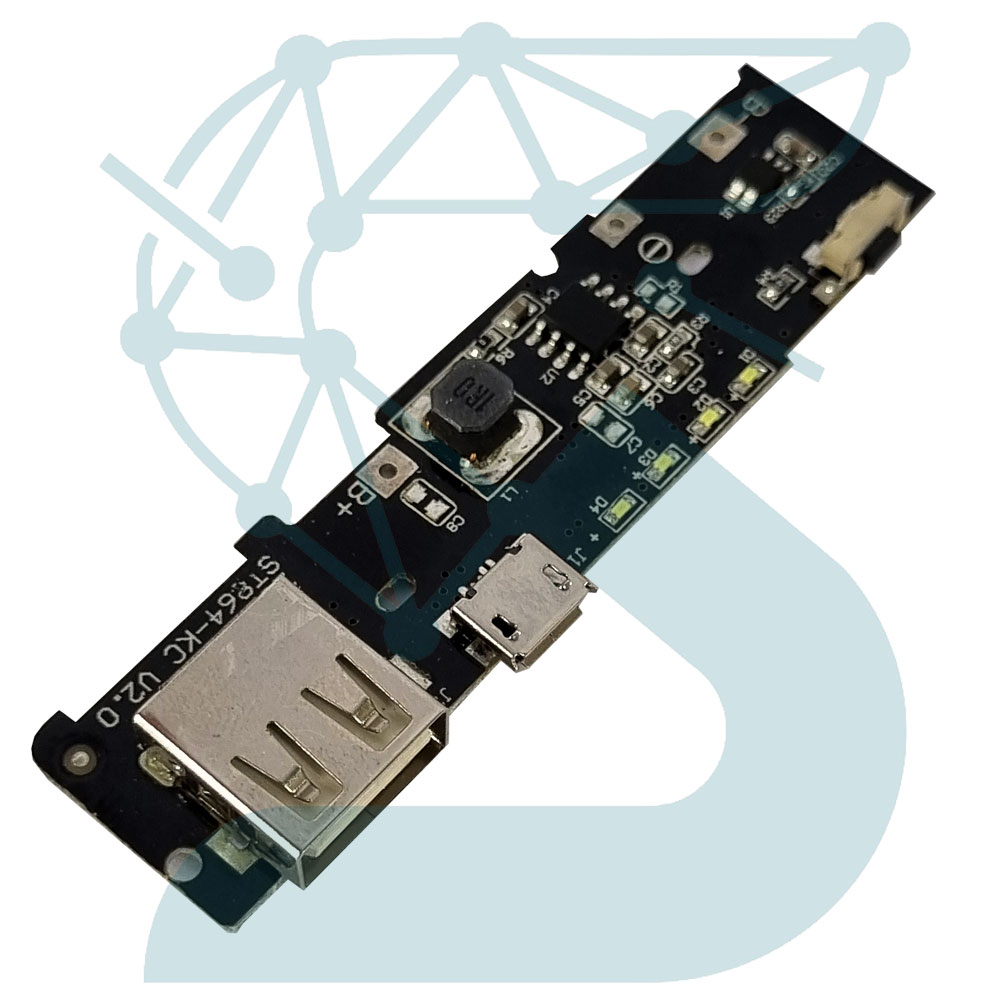

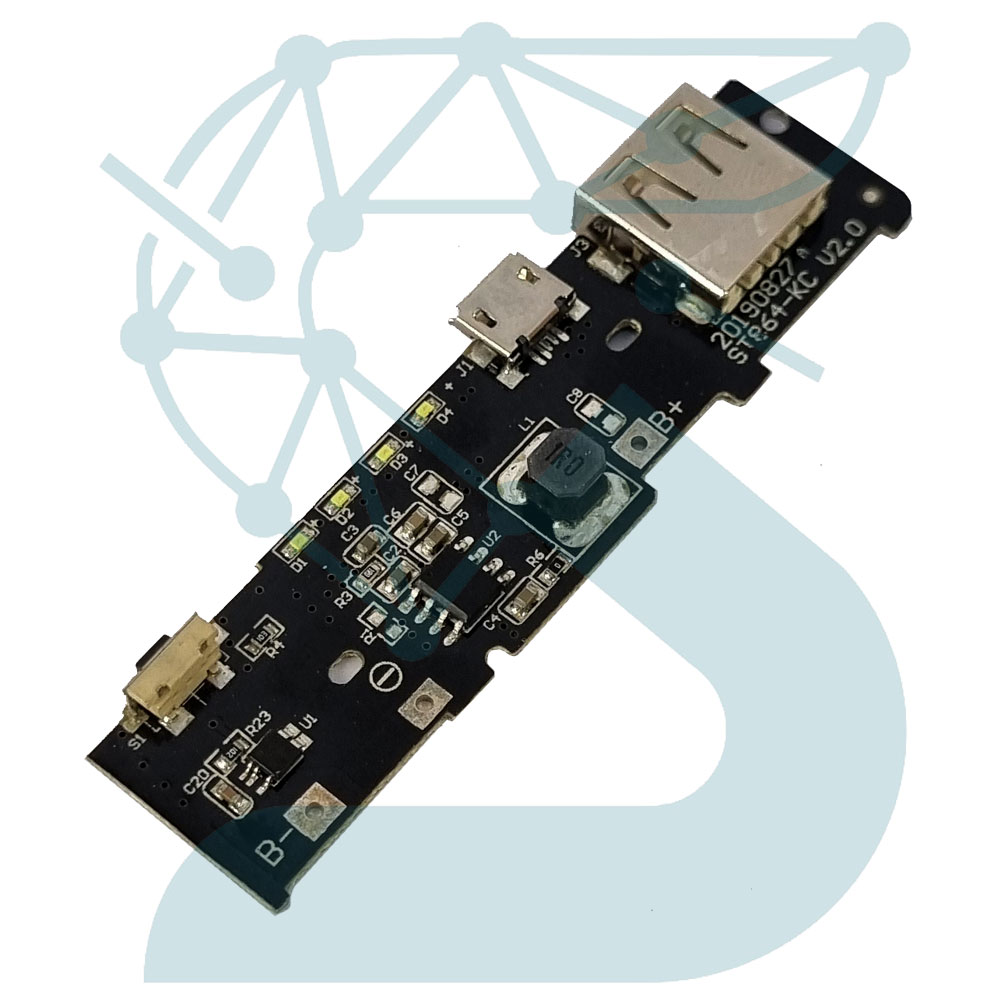

این برد از لحاظ طراحی بسیار جمع‌وجور است و بر روی آن پورت Micro USB (برای ورودی شارژ)، پورت USB-A (خروجی ۵ ولت)، کلید روشن/خاموش میکروسوییچی و محل اتصالات برای باتری لیتیوم به وضوح قرار داده شده است. روی PCB معمولاً عبارت ST-864-KC V2.0 درج شده که معرف نسخه و مدل مدار است.

جدول مشخصات فنی ماژول پاوربانک kc864

نکات کاربردی و نصب

• اتصال باتری: پایه‌های B+ و B- را به مثبت و منفی سلول لیتیوم متصل نمایید. فقط از سلول سالم استفاده کنید و به پلاریته توجه داشته باشید.
• شارژ ماژول: ورودی Micro USB را به یک شارژر ۵ ولت استاندارد متصل کنید. مدار ضمن شارژ باتری، محافظت در برابر شارژ بیش‌ازحد و دشارژ بیش‌ازحد را انجام می‌دهد.
• جریان خروجی: حتماً از باتری با ظرفیت واقعی و کیفیت بالا استفاده شود تا جریان خروجی مناسب و بدون افت ولتاژ تامین گردد. برای خروجی‌های ۱ آمپر، بهتر است از سلول‌هایی با وضعیت مطلوب بهره ببرید.
• استفاده از LED: لامپ‌های کوچک LED روی برد وضعیت شارژ، شارژ کامل و خروجی USB را نمایش می‌دهند.
• کلید پاور: این مدل مجهز به میکروسوییچ (روشن/خاموش) است که می‌توانید برای صرفه‌جویی در باتری، خروجی USB را قطع یا وصل کنید.
• محافظت‌ها: مدار داخلی از باتری در برابر دشارژ بیش از حد، اتصال کوتاه و اضافه جریان محافظت می‌کند.

کاربردهای متداول

• ساخت پاوربانک شخصی با باتری لیتیوم 18650
• تعمیر پاوربانک‌های تک سلول قدیمی
• تامین برق ماژول‌ها و پروژه‌های قابل حمل الکترونیکی (مانند آردوینو یا ESP)
• انواع پروژه DIY و آموزشی در حوزه تغذیه USB
