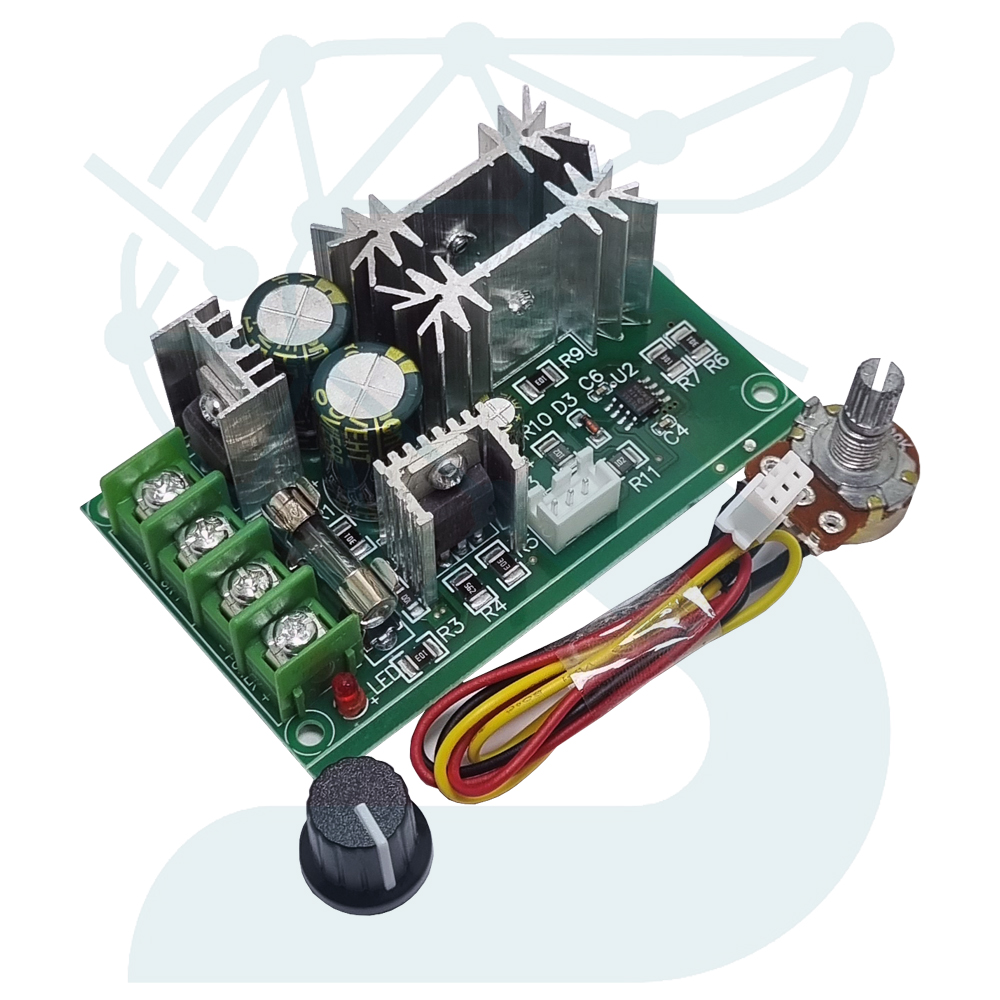

ماژول PWM کنترل دورموتور 30A با پتانسیومتر

این ماژول یک کنترلر PWM توان‌بالا برای تنظیم سرعت موتورهای DC است که امکان کنترل روان و پیوسته بین 0 تا 100 درصد را در اختیار شما قرار می‌دهد. هسته عملکرد این برد بر پایه مدولاسیون عرض پالس (PWM) است؛ روشی که با تغییر Duty Cycle، میانگین ولتاژ اعمال‌شده به موتور را کنترل کرده و سرعت چرخش آن را تغییر می‌دهد. هرچه زمان HI در چرخه پالس بیشتر باشد، موتور انرژی بیشتری دریافت می‌کند و سرعت بالاتر می‌رود.

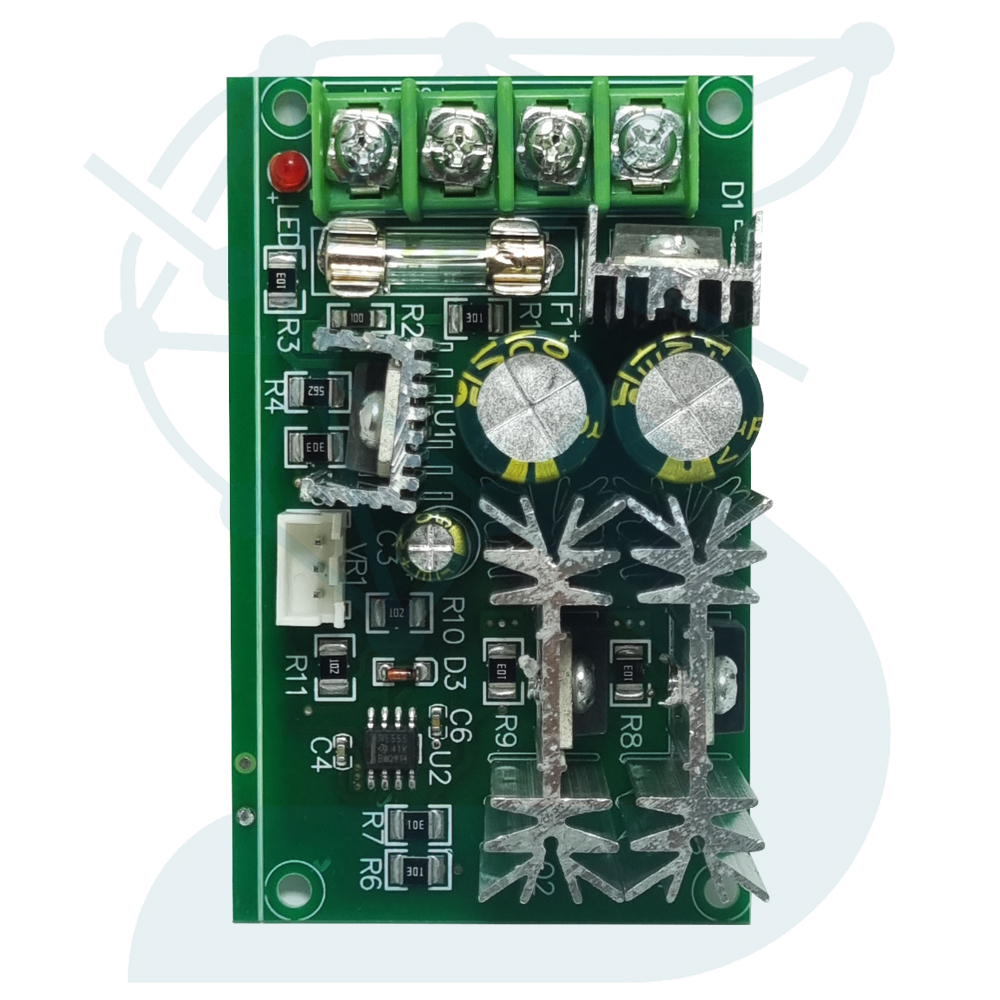

ماژول مدل BLH‑80276 با ورودی 6 تا 60 ولت DC و جریان پیک 30 آمپر طراحی شده و به دلیل توان بالای خروجی، یک فیوز محافظ روی برد برای جلوگیری از آسیب ناشی از اضافه‌بار تعبیه شده است. وجود هیت‌سینک‌های آلومینیومی روی ترانزیستور توان، عملکرد حرارتی مناسبی در بارهای سنگین فراهم می‌کند.

یکی از مزیت‌های مهم این کنترلر، پتانسیومتر خارجی سوئیچ‌دار است که با سیم به برد متصل می‌شود و امکان نصب آن روی بدنه پروژه، تابلو، جعبه یا پنل را فراهم می‌سازد. علاوه‌بر آن، نمایشگر دیجیتال سون‌سگمنت روی ماژول به شما اجازه می‌دهد مقدار سرعت را به‌صورت درصدی (0 تا 100 درصد) مشاهده کنید.

فرکانس کاری 15 کیلوهرتز نیز باعث می‌شود موتور در حین کار، صدای سوت آزاردهنده تولید نکند.

این ماژول انتخاب مناسبی برای کاربردهایی مانند رباتیک، کنترل سرعت فن‌ها و دمنده‌ها، تنظیم سرعت موتورهای DC در تجهیزات صنعتی و بسیاری پروژه‌های DIY است که نیاز به کنترل دقیق سرعت دارند.

ویژگی‌ها

• ولتاژ ورودی 6 تا 60 ولت DC
• جریان پیک 30 آمپر و جریان پیوسته کمتر از 20 آمپر
• تنظیم سرعت موتور بین 0 تا 100 درصد
• مجهز به نمایشگر دیجیتال سون‌سگمنت برای نمایش درصد سرعت
• پتانسیومتر سوییچ‌دار 270 درجه با اتصال سیمی خارج از برد
• مجهز به فیوز محافظت اضافه‌بار
• فرکانس PWM برابر 15 کیلوهرتز برای عملکرد بی‌صدا
• اتصال آسان موتور و ورودی تغذیه با ترمینال پیچی
• مناسب کنترل دور موتورهای DC توان بالا
• نوع رگولاسیون: کنترل جریان PWM (قابل استفاده به‌عنوان رگولاتور ولتاژ نیست)
• هیت‌سینک مناسب جهت پایداری در جریان‌های بالا

جدول مشخصات فنی
