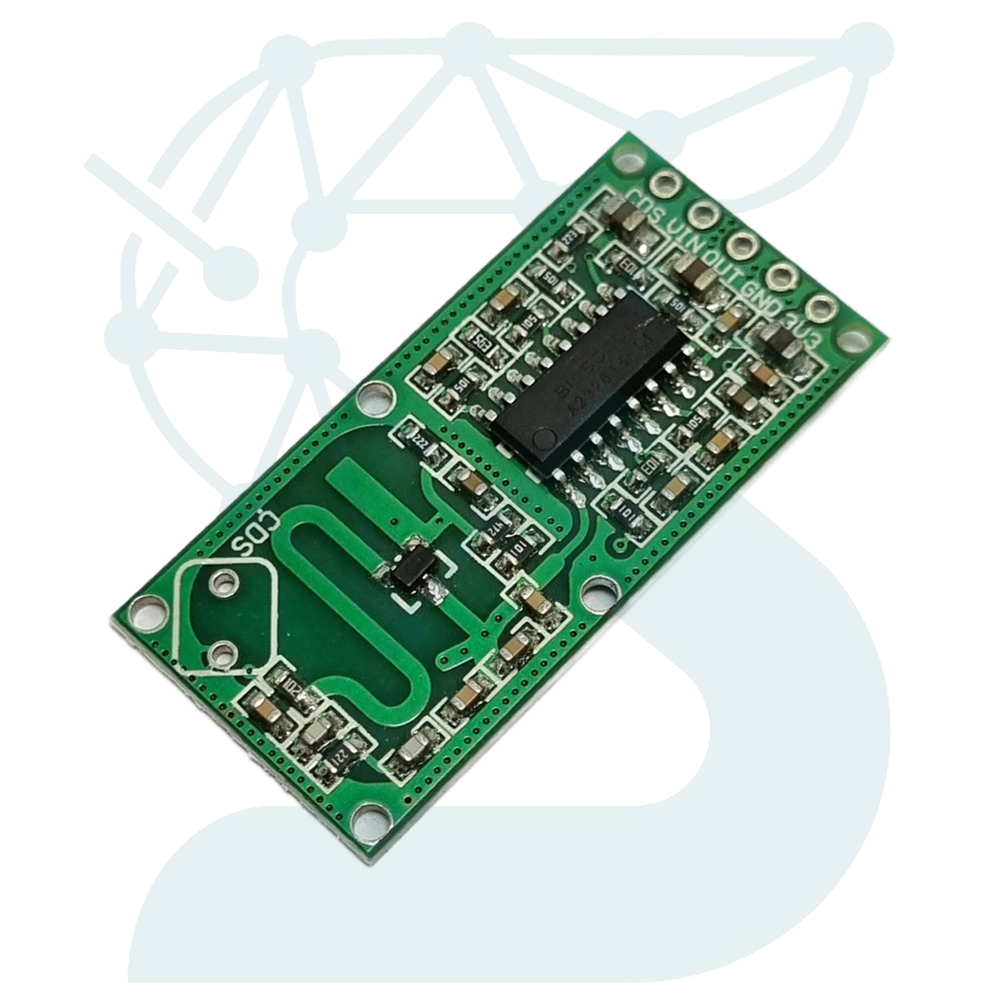

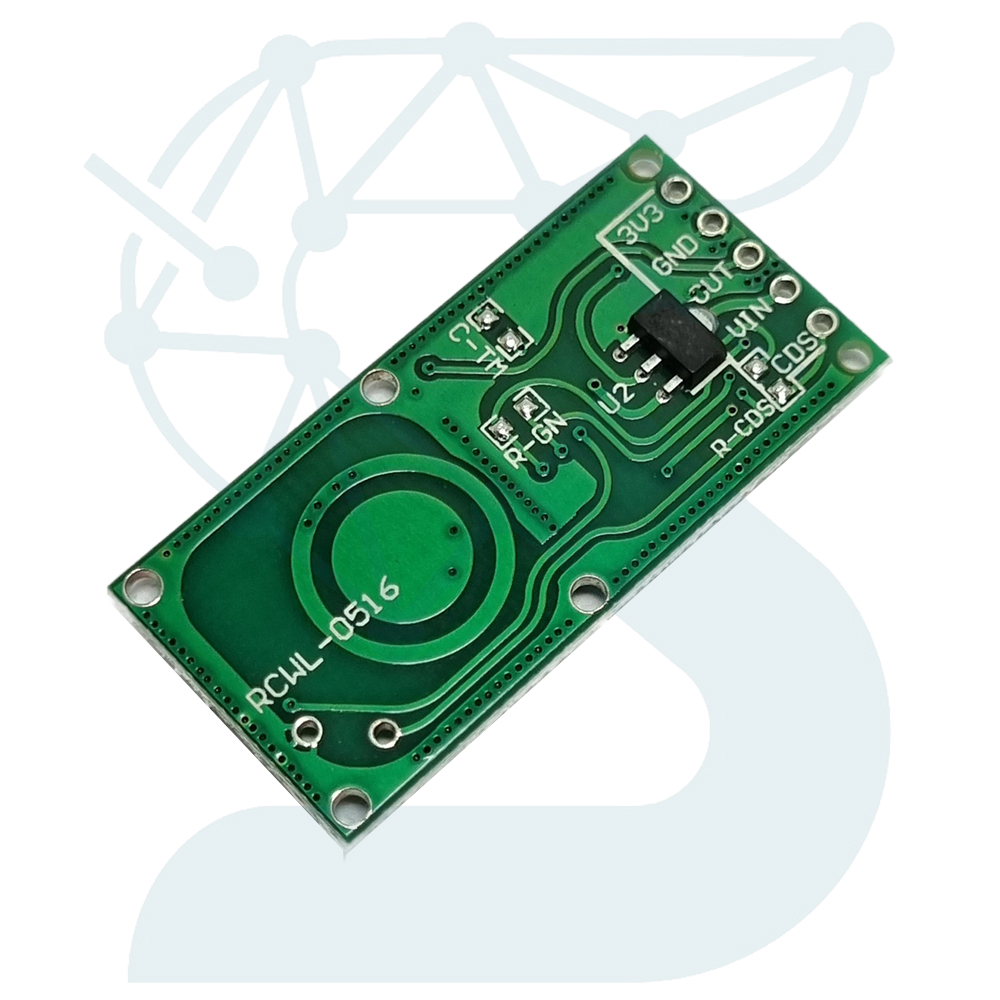

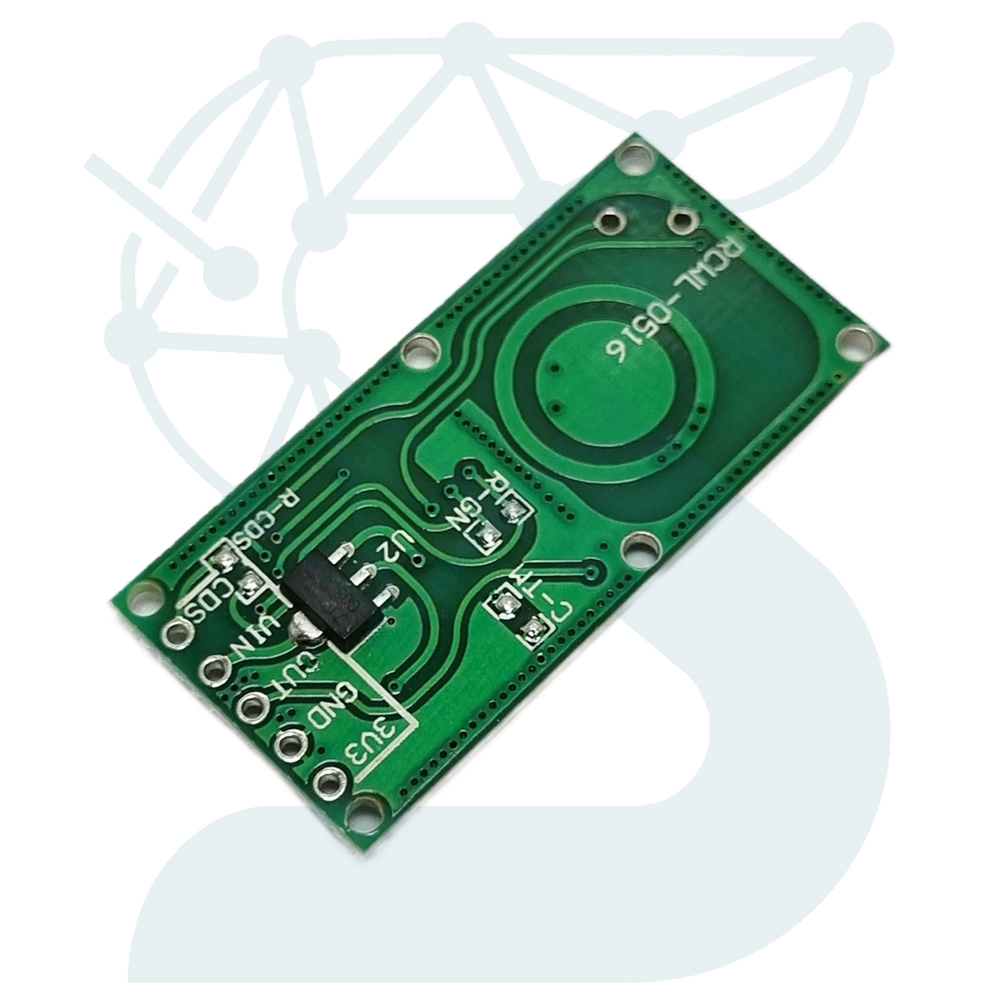

سنسور تشخیص حرکت مایکروویو RCWL‑0516

سنسور مایکروویو حرکتی RCWL‑0516 یک ماژول تشخیص حضور و حرکت است که بر پایه‌ی رادار داپلر مایکروویو طراحی شده و می‌تواند تغییرات ناشی از جابجایی اجسام را با دقت قابل توجهی شناسایی کند. این ماژول در ظاهر کوچک و ساده است، اما پشت آن یک مدار فرستنده و گیرنده مایکروویو با فرکانس 3.2 گیگاهرتز قرار دارد که به‌صورت پیوسته موج را به محیط ارسال کرده و بازتاب آن را تحلیل می‌کند. نتیجه‌ی این تحلیل به‌صورت سیگنال دیجیتال در پایه‌ی خروجی OUT در دسترس قرار می‌گیرد.

برخلاف سنسورهای PIR که تنها نسبت به تغییرات حرارتی (نور مادون‌قرمز ناشی از بدن موجودات زنده) واکنش نشان می‌دهند، سنسور RCWL‑0516 محدود به گرما یا نوع موجود زنده نیست و می‌تواند حرکت اشیا را از پشت اجسام نازک نیز تشخیص دهد. همین ویژگی باعث شده استفاده از آن در پروژه‌های امنیتی، روشنایی هوشمند، اتوماسیون محیطی، و سیستم‌های هشداردهنده به‌عنوان یک گزینه قابل اعتماد مورد توجه قرار بگیرد.

یکی از نقاط قوت این ماژول، بازه‌ی تغذیه‌ی گسترده‌ آن است. با قبول ولتاژ ورودی 4 تا 28 ولت، می‌توان آن را بدون نیاز به رگولاتور اضافه در بسیاری از مدارها به‌کار گرفت. مصرف جریان پایین، محدوده‌ی تشخیص حدود 7 متر، زاویه‌ی 360 درجه در سطح افقی و خروجی TTL با سطح 3.3 ولت از دیگر ویژگی‌های عملی آن هستند.

با توجه به ساختار راداری، این سنسور در محیط‌هایی که موانع نازک، تغییرات دما یا نور محیط می‌توانند عملکرد PIR را مختل کنند، انتخاب مناسب‌تری خواهد بود.

 جدول مشخصات فنی
